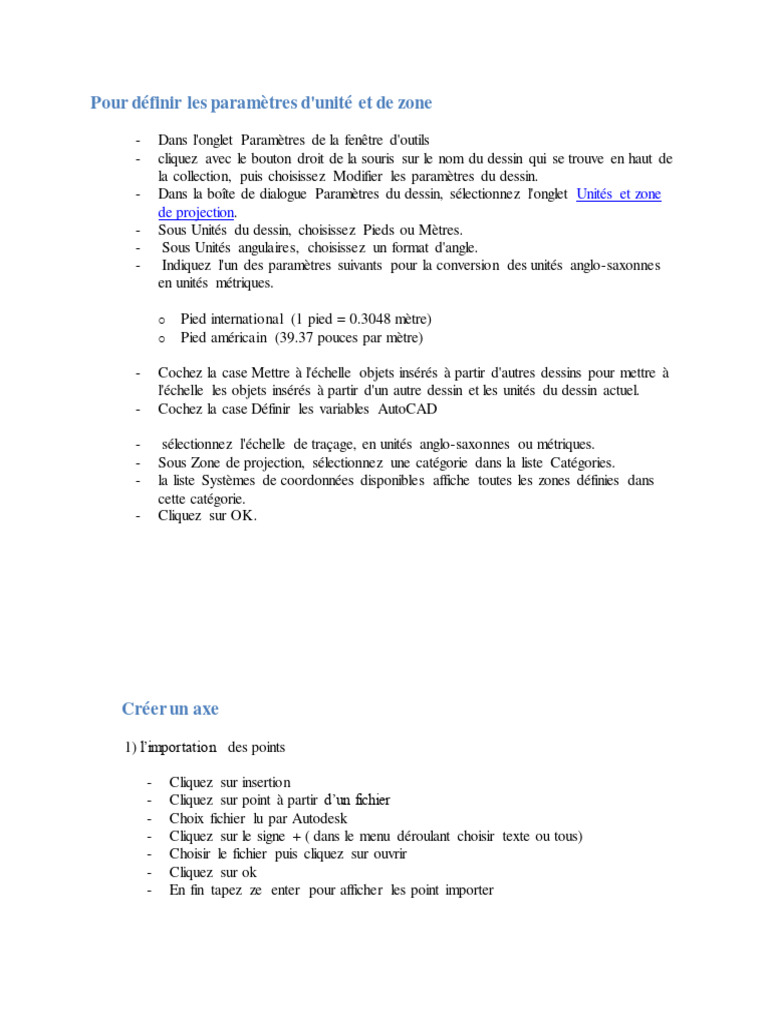

Pour définir les paramètres d'unité et de zone

- Dans l'onglet Paramètres de la fenêtre d'outils

- cliquez avec le bouton droit de la souris sur le nom du dessin qui se trouve en haut de
la collection, puis choisissez Modifier les paramètres du dessin.
- Dans la boîte de dialogue Paramètres du dessin, sélectionnez l'onglet Unités et zone
de projection.
- Sous Unités du dessin, choisissez Pieds ou Mètres.
- Sous Unités angulaires, choisissez un format d'angle.
- Indiquez l'un des paramètres suivants pour la conversion des unités anglo-saxonnes
en unités métriques.

o Pied international (1 pied = 0.3048 mètre)

o Pied américain (39.37 pouces par mètre)

- Cochez la case Mettre à l'échelle objets insérés à partir d'autres dessins pour mettre à
l'échelle les objets insérés à partir d'un autre dessin et les unités du dessin actuel.
- Cochez la case Définir les variables AutoCAD

- sélectionnez l'échelle de traçage, en unités anglo-saxonnes ou métriques.

- Sous Zone de projection, sélectionnez une catégorie dans la liste Catégories.
- la liste Systèmes de coordonnées disponibles affiche toutes les zones définies dans
cette catégorie.
- Cliquez sur OK.

Créer un axe
1) l’importation des points

- Cliquez sur insertion

- Cliquez sur point à partir d’un fichier
- Choix fichier lu par Autodesk
- Cliquez sur le signe + ( dans le menu déroulant choisir texte ou tous)
- Choisir le fichier puis cliquez sur ouvrir
- Cliquez sur ok
- En fin tapez ze enter pour afficher les point importer
2) pour relier les points

- Cliquez sur debut

- Cliquez sur dessiner
- Cliquez sur polyline pour relier les points
- Tapez enter pour sortir

3) paramétrages

- Allez dans créer une conception

- Cliquez sur axe
- Cliquez sur créer un axe à partir d’objet
- Cliquez sur objet plus précisément sur un point
- Choix polyline enter (message sens de l’étude) tapez enter si le sens convient
- Ou cliquez sur inverse pour inverser le sens
- Définit le nom de l'axe.

a)Génale

- Jeu d’étiquettes de l’axe (choix All labels)

- Rayon par défaut (200 m)

B) norme de conception

- Choix de la vitesse exemple 60km/h

- Crochez utiliser la conception normaliser
- Cliquez sur … (choix autodex civil 3d metric RDT puis ouvrir)
- Cliquez sur ok
- Paramètre par défaut
- Choix du devers, nbre de voie, type de chaussée
- Cliquez sur ok

Modification de l’axe
- Cliquez sur l’axe
- Cliquez sur éditeur de géométrie
- Dans le menu de création de l’axe
- ( cliquez sur vue de la grille de l’axe, et éditeur de sous entités )
Pour modifier les modélisations en fonction de la vitesse ou les normes de
conception d'axe

- Cliquez sur l'onglet Axe groupe de fonctions Modification liste déroulante Propriétés

de l'axe cliquez sur Propriétés de l'axe

- Dans la boîte de dialogue Propriétés de l'axe, cliquez sur l'onglet Normes de
conception.
- Cliquez sur ajouter.

Une nouvelle ligne s'affiche dans la table.

- Dans la colonne Abscisse curviligne de départ, entrez l'abscisse curviligne à laquelle

commence la modélisation en fonction de la vitesse.
- Entrez la valeur appropriée dans la colonne Modélisation en fonction de la vitesse.
- La valeur de la modélisation en fonction de la vitesse par défaut est spécifiée dans les
paramètres d'objet de l'axe.
- Répétez les étapes ci-dessous pour ajouter d'autres modélisations en fonction de la
vitesse.

- Un axe peut présenter un nombre illimité de modélisations en fonction de la vitesse,

mais une seule vitesse à chaque abscisse curviligne.
- Remarque Pour calculer le dévers, vous devez définir les modélisations en fonction
de la vitesse.
- Sur le côté droit de la boîte de dialogue, modifiez les normes de conception selon les
besoins.
- Cliquez sur OK.

Pour ajouter un PI à un axe

- Cliquez sur l'axe. Cliquez sur l'onglet Axe groupe de fonctions Modification Editeur
de géométrie
- Dans la barre des outils de création de l'axe, cliquez sur Insérer un PI.
- Dans la fenêtre de dessin, cliquez sur l'emplacement du nouveau PI.

Pour supprimer un PI d'un axe

1. Cliquez sur l'axe. Cliquez sur l'onglet Axe groupe de fonctions Modification Editeur de
géométrie.
2. Dans la barre des outils de création de l'axe, cliquez sur Supprimer le PI.
3. Dans la fenêtre de dessin, cliquez sur un point proche du PI à supprimer.
Pour modifier des étiquettes d'abscisse curviligne d'axe

1. Cliquez sur l'onglet Annotation groupe de fonctions Etiquettes et tables menu

Ajouter des étiquettes Axe Ajouter/Modifier des étiquettes d'abscisse curviligne
.

2. Sélectionnez un axe dans le dessin pour ouvrir la boîte de dialogue Etiquettes de l'axe.

3. Dans la boîte de dialogue Etiquettes de l'axe, suivez l'une des procédures ci-dessous,
puis cliquez sur OK

4. IMPORTER UNE SURFACE A PARTIR DE GOOGLE EARTH

- Lancez Google earth

- Lancez AutoCAD Civil 3d
- Choisissez le site désiré sur Google earth
- Dans AutoCAD Civil, cliquez sur menu début
- Cliquez sur surface puis créer une surface à partir de Google earth
- Donner un nom et un style
- Cliquez sur ok
Créer un dessin de profil en long
- cliquez sur début
- Allez dans le menu déroulant créer une conception (cliquez sur ligne de profil en
long)
- cliquez sur créer une ligne de profil en long de surface

1) Dans le menu déroulant

- cliquer sur ajouter

- cliquez sur dessiner dans le dessin de profil en long

2) Dans le menu déroulant

- écrire le nom du profil

- choix profil view
- cliquez sur next

3) Dans le menu déroulant

- cliquez sur next

4) Dans le menu déroulant

- cliquez sur next

5) Dans le menu déroulant

- cliquez sur next

6) Dans le menu déroulant

- cliquez sur next

7) Dans le menu déroulant

- créer un dessin de profil en long

- spécifier l’origine du profil pour finir
Pour créer une délimitation dans le dessin de profil en long
- Cliquez sur la grille pour sélectionner le dessin de profil en long
- Cliquez sur Propriétés du dessin de profil en long.
- Cliquez sur modifier le style du dessin de profil en long
- Dans le menu déroulant choisir (grille)
- Crocher délimitation horizontal
- Crocher délimitation vertical
- Cliquez sur appliquer puis ok

Création de la ligne du projet

- Cliquez sur début
- Allez dans le menu déroulant créer une conception (cliquez sur ligne de profil en
long)
- Cliquez sur outils de création de ligne de profil en long
- Sélectionner le dessin de profil
- Designer le nom de la ligne du projet
- Cliquez sur norme de conception
- Crochez utiliser la norme de conception
- Cliquez sur … choisir (choix autodex civil 3d metric RDT puis ouvrir)
- Cliquez sur ok
- Dans la barre afficher cliquer sur la première flèche puis cliquer sur dessiner des
tangentes avec courbes
- Tapez enter pour finir.

Pour supprimer un PIV

1. Cliquez sur la ligne du projet.
2. Editeur de géométrie.
3. Dans la barre des outils de création de ligne de profil en long,
4. cliquez sur Supprimer le PIV.
5. Dans la fenêtre de dessin, cliquez sur ce point puis enter

Pour déplacer un PIV

- Cliquez sur la ligne du projet.

- Editeur de géométrie.
- Dans la barre des outils de création de ligne de profil en long,
- cliquez sur déplacer le PIV.
- Dans la fenêtre de dessin, cliquez sur ce point et spécifier le placement à nouveau
puis enter
Pour apporter une modification dans les calculs
- Cliquez sur la ligne du projet.
- Editeur de géométrie.
- Dans la barre des outils de création de ligne de profil en long,
- cliquez sur vue de la grille de la ligne de profil en long.
- Paramètre de présentation de la ligne de profil en long

Ajout des bandes de données dans un dessin de profil en long

- Cliquez sur la grille pour sélectionner le dessin de profil en long

- Cliquez sur Propriétés du dessin de profil en long.
- Dans la boîte de dialogue Propriétés du dessin de profil en long, dans l'onglet
Bandes, spécifiez les paramètres suivants :

o Type de bande : Géométrie vertical

o Sélectionner le style de bande : Géométrie
o Emplacement : Bas du dessin de profil en long

- Cliquez sur Ajouter. La bande est ajoutée au bas de la liste.

- Cliquez sur Appliquer.

Dans la boîte de dialogue Propriétés du dessin de profil en long, dans l'onglet Bandes, spécifiez
les paramètres suivants :

o Type de bande : Géométrie horizontale

o Sélectionner le style de bande : Courbure
o Emplacement : Bas du dessin de profil en long

- Cliquez sur Ajouter.

- Cliquez sur Appliquer. Puis ok
Hachures sur un dessin de profil en long .

- Cliquez sur la grille pour sélectionner le dessin de profil en long.

- Cliquez sur Propriétés du dessin de profil en long.
- Dans la boîte de dialogue Propriétés du dessin de profil en long, dans l'onglet
Hachures,
- cliquez sur Surface de déblai.
- Dans la colonne Style de forme, cliquez sur Standard.
- Dans la boîte de dialogue Choisir le style de forme, Cliquez sur OK.
- Dans la boîte de dialogue Propriétés du dessin de profil en long, cliquez sur
Appliquer.
- Dans la boîte de dialogue Propriétés du dessin de profil en long, dans l'onglet
Hachures,
- cliquez sur Surface de remblai.
- Dans l'entrée Fill - (1), définissez le paramètre Style de forme sur Standard.
- Dans la boîte de dialogue Choisir le style de forme. Cliquez sur OK.
- Dans la boîte de dialogue Propriétés du dessin de profil en long, cliquez sur
Appliquer puis ok
 Création d'une tabulation

- Cliquez sur l'Début puis sur l’onglet Dessins

- Cliquez sur Tabulations.

o Appuyez sur Entrée pour choisir un des axes de la liste.

o Dans le dessin, cliquez sur l'axe horizontal concerné.

- Donner un nom puis ok ou enter

- Sur l'invite de commande, entrez la valeur de l'abscisse curviligne souhaitée puis enter.
- Sur la ligne de commande, entrez la largeur de bande à gauche. Appuyez sur la touche
Entrée.
- Sur la ligne de commande, entrez la largeur de bande à droite. Appuyez sur la touche
Entrée.
- Reprendre les 3 dernières étapes pour créer les autres tabulations
- Puis Tapez enter pour finir

CRÉATION D’UN PROFIL TYPES

- cliquez Début
- Dans le menu créer une conception, cliquer sur l’icône profil type puis cliquer sur créer
un profil type
- Dans la boite de dialogue, donner un nom puis cliquer sur Ok
- Cliquer dans l’espace de travail
- Cliquer sur palette d’outil
- Cliquer sur voie
- Cliquer sur voies devers extérieur
- Cliquer sur profil type (sur l’écran) puis ESC (escape)
- Sélectionner voies dévers extérieur
- Effectuer une Copie Miroir
- Cliquer sur profil type (barre verticale)
- Enfin on ZE enter ou Z, T, E enter (z enter e enter)
 Créer un projet 3D simple

- Cliquez sur l'Début onglet Créer une conception groupe de fonctions Projet 3D liste
déroulante Créer un projet 3D simple.
- Dans la Boîte de dialogue Créer un projet 3D simple, entrez le nom du projet 3D dans le
champ Nom.
- Cliquez sur OK.
- Sélectionnez un axe dans le dessin ou appuyez sur Entrée pour sélectionner un axe dans
la boîte de dialogue Sélectionner un axe.
- Sélectionnez une ligne de profil en long dans le dessin ou appuyez sur Entrée pour
sélectionner une ligne dans la boîte de dialogue Sélectionner une ligne de profil en long.
- Sélectionnez un profil type dans le dessin ou appuyez sur Entrée et sélectionnez un
profil type dans la boîte de dialogue Sélectionner un objet.

Création de plusieurs dessins de profils en travers

- Cliquez sur l'Début puis onglet Dessins

- Cliquez sur Dessins de profil en travers liste déroulante Créer plusieurs vues.
- Dans l'Assistant Créer plusieurs dessins de profils en travers

o Modifiez l'emplacement, le nom, le calque et le style des nouveaux puis cliquez

sur suivant
o Insert de profil en travers – choisir une méthode d’insertion puis cliquez sur
suivant
o Page Intervalle de décalage – Modifiez la largeur des décalages des nouveaux
dessins de profils en travers puis cliquez sur suivant.
o Page Intervalle d'altitudes – Modifiez les altitudes minimum et maximum et les
options de groupe pour les nouveaux dessins de profils en travers. cliquez sur
suivant.
o Page Options d'affichage de profil en travers – Modifiez la visibilité et le style des
nouveaux dessins de profils en travers. puis cliquez sur suivant.
o Page Bandes de données – Modifiez le jeu et l'emplacement des bandes de
données des nouveaux dessins de profils en travers. puis cliquez sur créer des
dessins de profil en travers.

- Cliquez dans l’espace de travail pour définir l'origine.

 Pour ré échantillonner les sources de profils en travers

- Sélectionnez une tabulation dans le dessin

- Cliquez sur l'onglet Tabulation groupe de fonctions Modification Echantillonner
des sources supplémentaires.
- Dans la boîte de dialogue Sources de profils en travers, effectuez une ou
plusieurs des opérations suivantes :

o Sélectionnez une source dans le champ Sources disponibles et cliquez sur

Ajouter >> pour l'ajouter dans le champ Sources échantillonnées.
o Sélectionnez une source dans le champ Sources échantillonnées et cliquez sur
Supprimer << pour la supprimer du champ Sources disponibles.

- Dans la boîte de dialogue Sources de profils en travers, cliquez sur appliquer

puis OK.

Ajout de bandes dans un dessin de profil en travers

- Sélectionnez la grille du dessin de profil en travers.

- Sélectionnez Propriétés du dessin de profil en travers.
- Dans la boîte de dialogue Propriétés du dessin de profil en travers, cliquez sur
l'onglet Bandes.
- Dans la zone Liste de bandes, choisissez l'emplacement de la nouvelle bande de
données dans le dessin de profil en travers en sélectionnant Bas ou Haut.
- Sélectionnez un type et un style de bande, et Cliquez sur Ajouter.
- Pour ajouter d'autres bandes dans le dessin de profil en travers, répétez les 2
dernières étapes ci-dessus.
- Pour fermer la boîte de dialogue Propriétés du dessin de profil en travers,
cliquez sur appliquer et OK.
