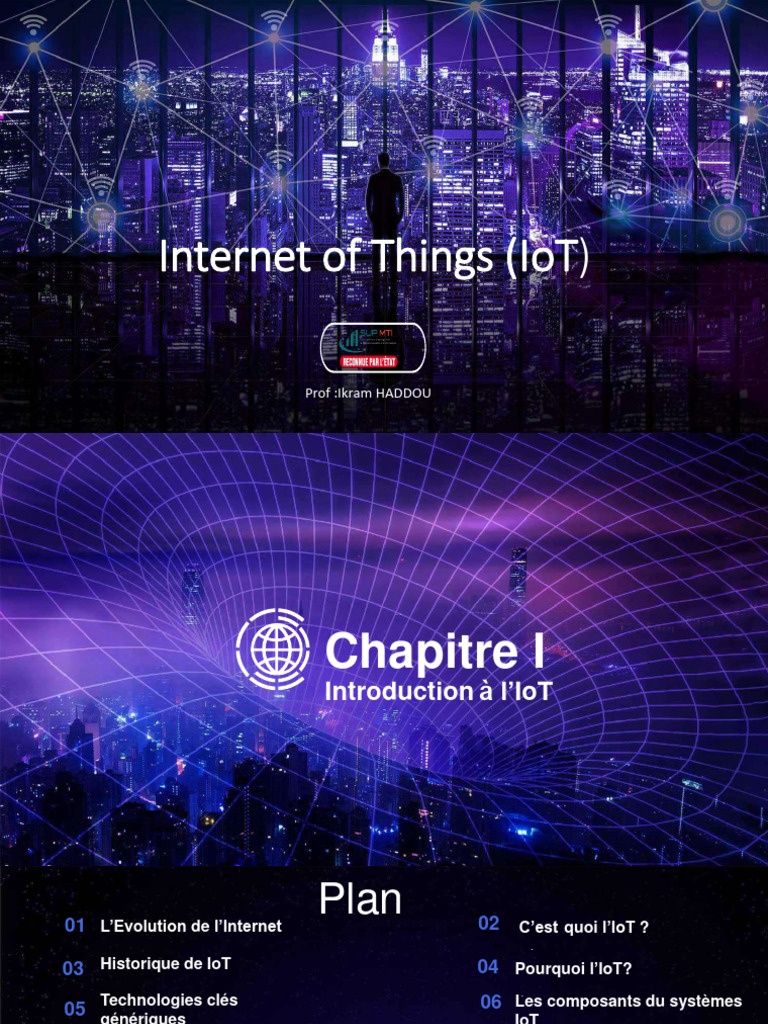

Internet of Things (IoT)

Prof :Ikram HADDOU

Chapitre I
Introduction à l’IoT
01 L’Evolution de l’Internet
Plan 02 C’est quoi l’IoT ?
.

03 Historique de IoT 04 Pourquoi l’IoT?

.
Technologies clés 06 Les composants du systèmes
05 génériques
.
IoT
.

07 Les domaines d’application 08 Les inconvénients de l’IoT

10 Conclusion
09 Impact de l’IoT
 L’Evolution de l’Internet
.

L’IoT est un élément clé

L’ IoT est la prochaine étape du développement de
L’Internet Les L’Internet est désormais l’Internet, car il se
connecte les technologies une plateforme de vers la numérisation
où tous les objets peuvent être caractérise par la collecte
ordinateurs Web communication massifiée des données
entre eux et permettent de universelle. Il transporte interconnectés entre eux ou
avec des personnes via des réseaux connectées et analysées.
transmet des lire des tout le contenu vocal,
messages documents. vidéo ou informationnel, de communication, dans et entre les
simples avec Le Word les médias sociaux espaces privés, publics et industriels,
une capacité Wide Web permettant le contenu et rendre compte de leur état et/ou de
d’échange de « WWW » est généré par l’utilisateur l’état de leur environnement.
données né ;(Web 1.0) (Web 2.0/ Web 3.0 ) (Web 4.0)
limitée.
C’est quoi l’Internet
of Things « IoT» ?
 C’est quoi l’IoT ?
L’internet des objets (IdO) (en anglais Internet of Things ou IoT) désigne l'interconnexion de millions d'appareils et de

capteurs intelligents connectés à Internet. Ces capteurs et ces appareils connectés collectent et partagent des données

qui seront utilisées et analysées par plusieurs organismes, dont des entreprises, des villes, des gouvernements, des hôpitaux

et des particuliers. l’IoT présente des caractéristiques nouvelles dans notre écosystème désignées sous l’acronyme des 3A :

Anytime connection, Any place connection ,Any thing connection.

 C’est quoi l’IoT ?

From any time ,any place connectivity for anyone, we will now

have connectivity for anything!

 C’est quoi l’IoT ?

• Lien de la vidéo : https://www.youtube.com/watch?v=A--EsXc24oQ&t=4s

 La première application IoT est née à l’université de Cambridge
Il s’agissait d'une caméra pointée sur une cafetière et connectée au réseau local
1991 de l’université .Chaque informaticien pouvait connaitre la disponibilité de café
depuis son écran

YouKevin Ashton est le premier qui a utilisé le terme « Internet of Things » en

1999 1999 pour décrire les micro-puces d‘identification par radiofréquence (RFID).

2008- L'Internet des Objets est né

le nombre d’objets connectés à Internet dépassait pour la première fois la
2009 population mondiale.

2011 Gartner, la société d'études de marché, inclut la technologie "L'Internet des objets"
dans ses recherches

Historique Le nombre d’objets connectés à Internet dépassait les 30 milliards d’objets

De l’ loT
2020 connectés
 Qu’est ce qu’un objet connecté ?

Au cœur de cet écosystème, les objets connectés sont des types d’objets dont la vocation première

n’est pas d’être des périphériques informatiques ni des interfaces d’accès au web, mais auxquels

l’ajout d’une connexion Internet a permis d’apporter une valeur supplémentaire en termes de

fonctionnalité, d’information, d’interaction avec l’environnement ou l’usage.

Exemples des objets connectés
Le thermostat connecté
La caméra connectée
• Smart Présence
• Capable de distinguer les • Smart Météo
personnes, les voitures et les • Smart Sense
animaux. • Smart Sun
• Système «Entendre et parler» • Auto On
• Système d’alerte • Synthèse de consommation
régulière
Objet
Connecté Le jardin connecté
La montre connectée
• Mesure de l ’humidité du
• Mesurer votre activité sol
physique. • Mesure présence
• Lire et répondre à vos d'engrais dans le sol
SMS et e-mails, • Mesure de la
• Gérer vos contacts, de température ambiante,
consulter la météo, • Mesure del’exposition
lumineuse

Drones agricoles Le véhicule connecté

• Plantation de cultures
• Lutte contre les ravageurs et les
infections
• Pulvérisation agricole
• Surveillance des cultures
• Mettre à jour les logiciels de certains
calculateurs afin d’ajouter de nouvelles
fonctionnalités en évitant de repasser en
atelier
• Communiquer avec l’infrastructure
routière(feux de signalisation, capteurs
météo, péages ) de manière à prévenir
des dangers ou faciliter la conduite
Objets connectés
 Objets connectés
Les bénéfices d’un objet connecté :Exemple de la révolution numérique en France
 Le Marché Mondial de l’ IoTl’IoT ?
Mise à jour du marché des
connexions IoT – Mai 2022

Dans ce rapport le nombre de

connexions IoT mondiales a
augmenté de 8 % en 2021 pour
atteindre 12,2 milliards de
terminaux actifs, ce qui représente
une croissance nettement inférieure
à celle des années précédentes,
mais en 2022, le marché de a eu
une croissance de 18 % pour
atteindre 14,4 milliards de
connexions actives. On s'attend à
ce que d'ici 2025, la croissance
s'accélère, il y aura environ 27
milliards d'appareils IoT
connectés.
 Pourquoi l’IoT?

Meilleure qualité de vie

Allégez la charge de travail Augmente l'efficacité en avec un monde
grâce à l'automatisation économisant de l'argent et hyperconnecté,
Plus de données signifie de
des ressources
meilleures décisions.
Quelles sont Les
technologies qui
ont rendu l’IoT
possible ?
Les technologies qui ont rendu l’IoT possible

Big Data La technologie de capteurs La Connectivité

Offre des outils d‘analyse Des capteurs fiables et La prolifération des protocoles
avancées pour les données abordables rendent possible la réseau pour Internet a facilité la
massives collectées par les objets technologie IoT connexion des capteurs au cloud
IoT selon leurs caractéristiques : et à d’autres « objets » pour un
volume, vitesse,et variabilité gain d’efficacité des transferts de
données
Machine learning
Grâce aux progrès effectués
dans ces domaines l’accès à de Le Cloud computing
vastes quantités de données Fournit un espace de
diversifiées stockées dans le stockage de données IoT et
cloud, les entreprises obtiennent offre des services de
des informations plus rapidement visualisation, analyse et
et plus facilement. archivage des données
Technologies Clés

Les systèmes embarqués

L’ Intelligence artificielle (IA)
Les objets connectés sont formés
Les progrès effectués en matière de
essentiellement des cartes à
réseaux neuronaux ont permis aux
microcontrôleur intégrant un
terminaux IoT de gérer le traitement
du langage naturel (avec notamment ² microprocesseur, une mémoire et
des ports d‘ E/S pour la connexion
les assistants digitaux personnels
des capteurs.
tels qu’Alexa, Cortana et Siri)
 Comment se compose un système IoT?
La solution IoT est présentée sous cette forme permet de comprendre immédiatement à la fois son fonctionnement
mais aussi la manière dont elle crée de la valeur.

Pyramide de l’IoT, un outil pédagogique pour décortiquer une solution IoT

 Comment se compose un système IoT?
Etage 1 - Device
Le hardware l’ensemble des Things (Objets) du terme Internet of Things

Le Capteur :Mesure une variable du monde réel : température,

pression, mouvement, choc, vibration, position, luminosité, composition
chimique de l’air, de l’eau….

L’Actionneur :Cette donnée “captée” peut être actionnée localement

par les actionneurs qui déclenchent une action sans intervention
humaine pour peu qu’un programme informatique ait été configuré.

La Gateway : est une passerelle qui va envoyer les données captées

sur le réseau pour qu’elles soient analysées. Par exemple, des
capteurs de pollution envoient leurs données au Ministère de
l’environnement qui identifie ainsi les zones les plus polluées.
 Comment se compose un système IoT?
Etage 2 - Connectivité
Si le hardware est le T du terme IoT, la connectivité représente le I. Elle est le
cœur de votre solution IoT, le pont entre le monde physique et le monde digital
Il existe en substance 5 grands types de connectivité pour l’IoT,Ils peuvent
couvrir de courtes distances (de quelques centimètres à quelques mètres) ou
de longues distances (de quelques dizaines de mètres à plusieurs kilomètres):
WAN (Wide Area Network) : un réseau de plusieurs dizaines de kilomètres
carrés (4G;5G)
LPWAN (Low Power Wide Area Network) : réseau de plusieurs dizaines de
kilomètres carrés mais utilisant peu d’énergie (car peu de bande passante)
(Sigfox, Lora)
PAN (Personal Area Network) : le réseau de quelques mètres (Bluetooth)
LAN (Local Area Network) : le réseau Internet privé de votre domicile ou de
votre entreprise (Wifi)
Satellite : partout dans le monde pour peu de ne pas être dans un tunnel
(GPS)
 Comment se compose un système IoT?
Etage 3 - DATA
• La création de valeur d’une solution IoT ne réside ni dans son capteur ou ses capacités de
stockage mais bien dans sa capacité à transformer, analyser et interpréter les données
récupérées.
• L’endroit où sont centralisées ces données s’appelle une plateforme IoT. Cette plateforme
assure également l’intégration avec d'autres systèmes, applications ou Marketplaces,
Comment la data est traitée : le process ETL
Avant que la data soit utilisable, elle doit passer par plusieurs étapes, comme le
serait du sable dans un tamis. Cette opération est résumée par le terme ETL

Extract (Extraire): les données brutes sont réceptionnées des capteurs et

converties pour être envoyées sur une plateforme IoT

Transform (Transformer) : effectuer des opérations sur des grandes masses

de données et les filtrer, ou combiner les données de plusieurs sources

Load (charger) : envoyer les données transformées dans un outil de

visualisation de données
 Comment se compose un système IoT?
Etage 4 – Value
Il s’agit du but ultime d’une solution IoT : Créer de la valeur pour l’utilisateur final.

Cette valeur peut être illustrer dans un logiciel , une application

ou bien une Plateforme IoT pour visualiser, trier et afficher plus
facilement les données.
 Exercice Applicatif

• La trappe à souris
connectée
 La trappe à souris connectée
Comment transformer un Objet du
monde physique pour developer
une solution IoT?

OBJET
PHYSIQUE

Objets / Machines / Systèmes

 La trappe à souris connectée
Notre objet à transférer c’est
La trappe à souris

Objets / Machines / Systèmes

 La trappe à souris connectée
1.
Ajouter une capacité pour
capturer les informations
(données)

Position / Identification : Position Globale (GPS) / Orientation

/ Élévation, Tracking Intérieur / extérieur, Identification, Présence
Capteurs Mouvement : Direction, Vitesse, Accélération, Rotation

Mécanique : Fréquence (sons, vibrations), Pression, Contact,

Niveaux, Forces, Flux
OBJET
Électrique : Consommation électrique, État (contact, courant),
Champ magnétique, Résistance

Environnemental : Température, Humidité, Pression,

Luminosité, Gaz, éléments chimiques

Objets / Machines / Systèmes Visuel : Caméra intelligente, thermique, infrarouge, PIR

 La trappe à souris connectée
2.
Ajouter une capacité pour prendre
des actions ou pour afficher un
état

Capteurs Indic ateurs lumineux : led, écran

Indicateurs sonores :buzzer, haut parleur

OBJET Électrique : Relais électrique, électro-aimant

Mécanique : Vibreur Autres

Actionneurs

Objets / Machines / Systèmes

 La trappe à souris connectée
3.

Ajouter une capacité de

communications

(câblée ou sans fil)

Wi-Fi (IEEE-802.11) LoRa 5G

2,4 GHz, 5GHz – 100m < 1 GHz – 10-25 km <6GHZ, 24-86GHz - Global
Capteurs
Comm

OBJET Bluetooth (IEEE 802.15.1) Sigfox LTE-M

2,4 GHz – 10m 868 MHz, 902 MHz – 3-50 km < 1 GHz, 4G LTE - Global

Actionneurs
Zigbee (IEEE 802.15.4) Z-Wave NB-IoT (NarrowBand IoT)
2,4 GHz – 10-100m < 1GHz – 30 m
425 – 2200 MHz – 35 km

Objets / Machines / Systèmes

 La trappe à souris connectée
4.
Ajouter un micro-processeur et du
code pour gérer l’ensemble des
composantes

Capteurs
Comm
 Pro
+
OBJET
Intel C urie, Edison, ARM C ortex,
code
Samsung, LG, Cisco, IBM, Ericsson,
Actionneurs Sony, Nokia,Etc.

Objets / Machines / Systèmes

 La trappe à souris connectée
5.
Alimenter l’ensemble de façon
permanente ou sur batteries pendant une
certaine durée de vie

On dispose maintenant d’un objet

Capteurs Intelligent et connecté, prêt à être intégré
Comm au sein d’une infrastruc ture IoT
 Pro
+
OBJET
code

Power Actionneurs

Objets / Machines / Systèmes

 La trappe à souris connectée
6.

Se c onnecter au travers du réseau

Internet pour communiquer avec
une plateforme IoT

Gateway

INTERNET
Capteurs
Comm
 Pro
+
OBJET
code

Power Actionneurs

Objets / Machines / Systèmes

 La trappe à souris connectée
Cloud

Data

Gateway

INTERNET Plateforme IoT Cloud

Capteurs
Comm
 Pro
+
OBJET
7.
code
Transmettre les données d’État et
Power Actionneurs d’Usage (en temps réel) vers une
Plateforme IoT Cloud disposant d’une
structure de communic ation IoT et
Objets / Machines / Systèmes de stoc kage des données
 La trappe à souris connectée
Cloud

IoT
Cloud
Data Servic es

Gateway

INTERNET Plateforme IoT Cloud

Capteurs
Comm
8.
 Pro
+
OBJET Configurer les Bases de Données IoT
code et définir les services IoT au sein de
la Plateforme
Power Actionneurs (Enregistrement et Inventaire des Objets,
Mises à jour des configurations et des
codes,… etc )

Objets / Machines / Systèmes

 La trappe à souris connectée
Cloud
AI
Artificial Intelligence

Mac hine Learning

IoT Data
Cloud
Data Servic es BI
Business
Intelligenc e

Gateway

INTERNET Plateforme IoT Cloud

Capteurs
Comm
9.
 Pro
+
OBJET
code Intégrer la puissance des algorithmes
du Machine learning et de
Power Actionneurs l’Intelligenc e Artificielle)
Enrichir avec d’autres sources de données
externes au besoin

Objets / Machines / Systèmes

 La trappe à souris connectée
Cloud
AI
Artificial Intelligence

Mac hine Learning

IoT Data
Cloud
Data Servic es BI
Business
Intelligenc e

Gateway
Data
INTERNET Plateforme IoT Cloud
Capteurs
Comm 10.
 Pro
+
OBJET Préparer les données afin de pouvoirles
code traîter avec des outils d’analytique et
d’Intelligence d’affaires (BI, Tableaux de
Power Actionneurs
Bord)

Enrichir avec d’autres sources de données

Objets / Machines / Systèmes externes au besoin
 La trappe à souris connectée
12. Cloud
Analytic
AI
Artificial Intelligence
Intégrer l’interaction Usager Mac hine Learning
DGE
Développer des Applications IoT Devic e
pour les Utilisateurs
IoT
Data
Cloud
Data Servic es
BI
Business
Intelligenc e
Gateway

Data
INTERNET Plateforme IoT Cloud
Capteurs
Comm
 Pro
+
OBJET
code
Applications
Interface Mobile ou
11.
Power Actionneurs Web
Implanter au besoin
des processus de
rétroaction vers les
objets Interface Utilisateur
Objets / Machines / Systèmes
 La trappe à souris connectée
13. Edge Cloud
Optimiser les performances et
AI
Analytic Artificial Intelligence

Mac hine Learning

la sécurité en intégrant le
EDGE
traitement de périphérie Devic e

(Edge Computing) IoT

Data
Data Cloud
Servic es
BI
Business
Intelligenc e
Gateway

Data
INTERNET Plateforme IoT Cloud
Capteurs
Comm
 Pro
+
OBJET
code
Applications
Interface Mobile ou
Power Actionneurs Web

Interaction Usager
Objets / Machines / Systèmes
 La trappe à souris connectée
Cloud
Edge
L’Internet Analytic
AI
Artificial Intelligence

Mac hine Learning

des objets EDGE
Devic e

Data

Plateforme IoT Cloud

INTERNET

Objets / Machines / Systèmes Interface Utilisateur

La trappe à souris connectée
Elle existe !
Comment se
compose un système
IoT?
 Le Modèle IoT Full Stack
Génération et collecte des données Analyse et traitement des données Présentation

Plateformes IoT

Objets Connectés Interconnexion

Passerelles Infrastructure
des Objets Interfaces
intelligentes Serveurs Cloud
Algorithmes Intelligence Web
analytiques d’Affaires (BI)

Internet

Internet
Capteurs Réseaux Sans Fil Gestion des Objets Bases de Données
intelligents IP, BT/BLE, Applications
Edge Processing
ZigBee, Z-Wave, Monitoring, M2M, Intelligence Tableaux Web et
Cellular (3-4G/5G), Gateway vers Internet Automatisation de Bord
Artificielle Mobiles
LPWAN (LoRa, SigFox)
 Les domaines
d’applications
IOT

Les 5 domaines d’usage

Les domaines
Infrastructures et
d’applications Transport Services Publics
IOT Santé

Les
Énergie

domaines
d’usage Agriculture /
Mines
IoT

Ville
Intelligente
Les domaines
Infrastructures et
d’applications Transport Services Publics
IOT Santé

Les
Énergie

domaines
d’usage Agriculture /
Mines
IoT

Ville
Intelligente

Industriel (IIoT)
Usine
Intelligente
Les domaines
Infrastructures et
d’applications Transport Services Publics
IOT Santé

Les
Énergie

domaines
d’usage Agriculture /
Mines
IoT

Bâtiment Ville
Intelligent Intelligente

Commercial Industriel (IIoT)

Vente au Usine
détail (Retail) Intelligente
Les domaines
Infrastructures et
d’applications Transport Services Publics
IOT Santé

Support aux
ainés à

Résidentiel Les
domicile Énergie

domaines
Maison
d’usage Agriculture /
Mines
IoT
Intelligente

Bâtiment Ville
Intelligent Intelligente

Commercial Industriel (IIoT)

Vente au Usine
détail (Retail) Intelligente
 Les domaines
Personnel
d’applications
Transport
Individu
amélioré Santé
IOT
Support aux
ainés à
Infrastructures et
Résidentiel Les
domicile Énergie

Services Publics
domaines
Maison
d’usage Agriculture /
Mines
IoT
Intelligente

Bâtiment Ville
Intelligent Intelligente

Commercial Industriel (IIoT)

Vente au Usine
détail (Retail) Intelligente
Système d’arrosage
d’une grande ferme
 La ville intelligente
Smart City

Lien de la vidéo: https://www.youtube.com/watch?v=qBMUKP5sdJI

Solutions
IoT pour
l’Industrie

Lien de la vidéo: https://www.youtube.com/watch?v=yXpKQT5x0b4

 Les inconvenients de l’IoT
Vie privée
Sécurité
La sophistication de l'IoT fournit des
L'IoT crée un écosystème d'appareils données personnelles substantielles
constamment connectés dans les moindres détails sans la
communiquant sur des réseaux. Le participation active de l'utilisateur..
système offre peu de contrôle malgré
toutes les mesures de sécurité. Cela
laisse les utilisateurs exposés à
différents types d'attaquants.

Conformité
L'IoT, comme toute autre technologie
dans le domaine des affaires, doit se
conformer à la réglementation. Sa
complexité rend la question de la
conformité incroyablement difficile
alors que beaucoup considèrent la
conformité des logiciels standard
comme une bataille.
Complexité
Certains trouvent les systèmes IoT
compliqués en termes de conception,
de déploiement et de maintenance
compte tenu de leur utilisation de
plusieurs technologies et d'un large
éventail de nouvelles technologies
habilitantes.
 Impact de l’IoT sur les organisations
Mondiales
PREMIÈREMENT : Utiliser des « espaces de travail intelligents » pour accroître la
productivité et l’efficacité

ont introduit des appareils et capteurs

utilisant l’IoT sur le lieu de travail
 Impact de l’IoT sur les organisations
Mondiales
DEUXIÈMEMENT : Le secteur industriel envisage l’IoT pour réduire les risques et
les temps d’arrêt

croient que l’IoT les aidera à percer de

nouveaux marchés
 Impact de l’IoT sur les organisations
Mondiales
TROISIÈMEMENT : Le domaine des soins de santé accroît l’innovation et réduit les
coûts grâce à l’IoT

une augmentation de l’innovation depuis

l’utilisation de l’IoT
 Impact de l’IoT sur les organisations
Mondiales
QUATRIÈMEMENT : Les détaillants mettent en œuvre des services de l’IoT pour
améliorer l’expérience client

Créer des services en

magasin proposent des offres
et des informations de
produits personnalisées aux
acheteurs
 Impact de l’IoT sur les organisations
Mondiales
CINQUIÈMEMENT : Les gouvernements réalisent des économies avec l’IoT en
créant des villes intelligentes

ont affirmé que l’IoT

a amélioré la visibilité
dans toute
l’organisation
 Conclusion

L’IoT c’est la digitalisation et le monitoring du Monde Physique

générant de grandes quantités de données d’état et d’usage

qui sont analysées et interprétées par des systèmes centralisés

afin d’optimiser la Performance des systèmes

ou d’améliorer notre Qualité de vie...

Quels sont les
secteurs qui peuvent
créer de la valeur
économique en
Afrique, à votre avis?
Pourquoi?
À votre avis c’est
quoi l’impact positif
de l’IoT sur l’Afrique?
