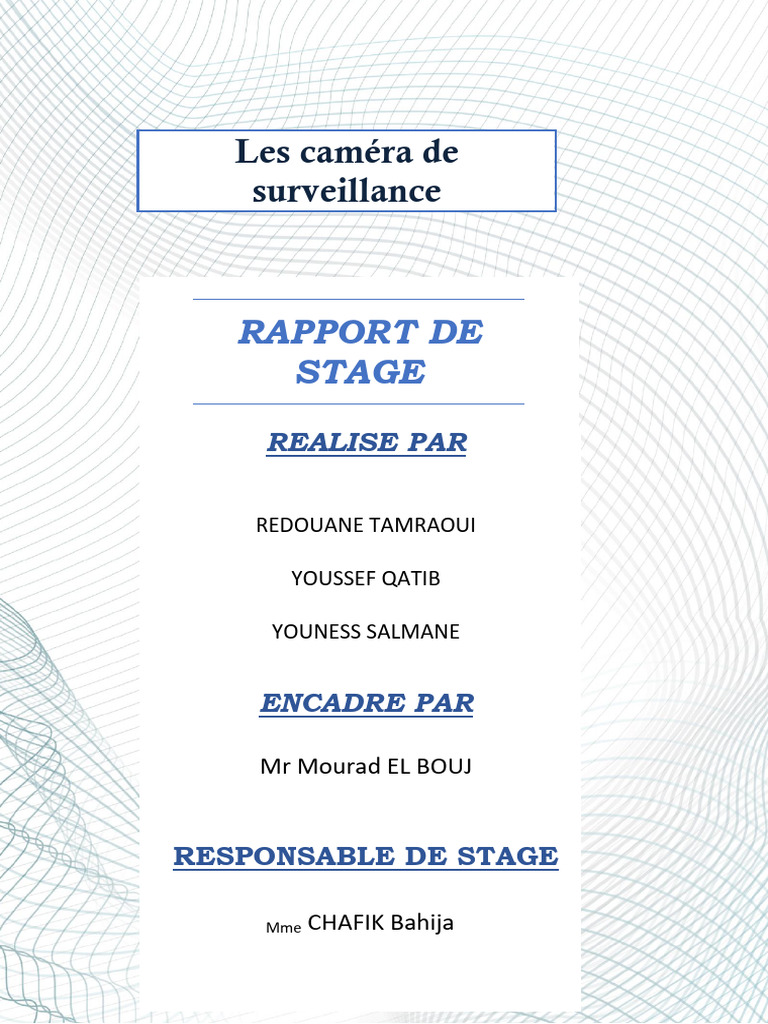

Les caméra de

surveillance

RAPPORT DE
STAGE
REALISE PAR

REDOUANE TAMRAOUI

YOUSSEF QATIB

YOUNESS SALMANE

ENCADRE PAR

Mr Mourad EL BOUJ

RESPONSABLE DE STAGE

Mme CHAFIK Bahija

 REMERCIEMENT ................................................................................................................................ 2
DEDICACE................................................................................................................................................... 3
Introduction..................................................................................................................................... 4
I. Pourquoi ce stage................................................................................................................... 5
II. Importances du stage et ses avantages ...................................................... 6
Présentation la commune de Settat ….…..……...7
I. Définitions …………………………………………………8
II. Informations générale sur commune………………….............. 9
III. Organigramme...................................................................................................................... 10
IV. La structure réseau au sein de la municipalité………… ..... 11
Projet de stage ..................................................................................................................... 12
• DESCRIPTION DE CAMERA................................................................................... 13-14
• Visité des salles contrôle.................................................................................................. 15
STAGE ET PRATIQUE ……………………………………....16
I. Matériel choisi …………………………………………17-18
II. Branchement et alimentation des caméras……………………19-20
III. Installation des caméras……………………………………………...21-22
IV. Connecter les caméras au DVR…………………………………………23
V. Réglage des caméras…………………………………………………………24
VI. Configuration d’un accès à distance………………………………25-28
Conclusion ………………………………………………....29

TRI 2021-2022 Page 1

 REMERCIEMENT

Je tiens à travers ces quelques lignes à remercier et à

exprimer ma Reconnaissance envers toutes les personnes qui
m’a assisté de près Ou de loin pour l’élaboration de ce présent
rapport, en priorité Mr Mourad EL BOUJ, responsable de
Cellule informatique, pour son Chaleureux accueils, son
bienveillance avec laquelle il m’Accueillie et pour son précieux
conseils et ses brillantes directives, Salah Eddine DARRAG
(Adjoint technique).
Mon remerciement est adressé également à mon
Formatrice Mme CHAFIK Bahija pour tous leurs sacrifices
et pour la qualité de la formation qu'ils nous ont dispensée.
Enfin, nous remercions toutes les personnes qui m’ont
apporté Une quelconque Aide pendant ma période de stage au
sein de La municipalité de SETTAT.

TRI 2021-2022 Page 2

 Dédicace

❖
À nos parents qui nous ont aidés à compléter nos
études afin d'atteindre les objectifs du programme, et
pour réussir dans notre vie professionnelle.

❖
À mes formateurs qui ont veillés à moi apprendre
tous ce qui est nécessaire pour affronter le monde réel
du travail, et tout le personnel de l’établissement.

TRI 2021-2022 Page 3

 INTRODICTION

La formation au sein de ISTA NTIC est une étape très

importante pour le stagiaire, car c'est là où il apprend les
notions de base et la procédures théorique et pratique afin de
mieux se préparer pour affronter le monde réel du travail ...

Il est donc nécessaire d'effectuer des stages de

perfectionnement au sein des entreprises ou des
établissements pour mieux découvrir le monde du travail, c'est
aussi une activité pédagogique fondamentale qui permet aux
stagiaires d'élargir leurs connaissances.

TRI 2021-2022 Page 4

 o Pourquoi ce stage :

Les stages assurent une continuité depuis la formation jusqu'à

l'insertion dans l'entreprise, leurs trois objectifs principaux sont :
L’information, la formation et l'insertion
Plus précisément un stage c'est :
➢
S'adapter à la vie d'une entreprise.
➢
Découvrir un secteur d'activité et un métier.

➢
Avoir une première expérience concrète en passant de la
théorie à la pratique.
➢
Comprendre le travail d'équipe.
➢
Valider un savoir et un acquis.
➢
Prouver aux entreprises votre côté dynamique.

➢
Avoir un à tout supplémentaire par rapport aux autres
étudiants qui n'ont pas d'expérience.

TRI 2021-2022 Page 5

 o Importances du stage et avantages ses :

- Premièrement, il peut vous aider à affirmer ou infirmer

votre choix d'orientation. Car si les cours vous donnent un
aperçu de ce que pourrait être votre métier, rien ne vaut
une situation réelle pour vous aider à vous rendre compte
de ce qui peut vous attendre.

- Un autre avantage du stage est que selon sa durée et du

niveau de votre formation, il vous permet d'acquérir une
certaine expérience que vous n'apprendrez jamais en cours.

- Grâce aux stages vous côtoyez des professionnels qui

sont là pour vous apporter leurs expériences, leurs conseils.
De plus, c'est un premier pas dans le monde du travail et
avoir une liste de stage dans son cv est toujours un plus.

TRI 2021-2022 Page 6

 Présentation

« la commune de settat »

TRI 2021-2022 Page 7

 I. Définitions :

Les communes sont des collectivités territoriales de droit public,

dotées de la personnalité morale et de l'autonomie financière.
Elles sont divisées en communes urbaines et en communes
rurales. Les affaires de la commune sont gérées par un conseil
élu, dont la durée du mandat et les conditions d'élection sont
fixées par les dispositions de la loi formant code électoral. Les
communes urbaines et rurales peuvent conclure entre elles ou
avec d'autres collectivités locales des conventions de coopération
ou de partenariat pour la réalisation d'un projet d'intérêt
commun, ne justifiant pas la création d'une personne morale de
droit public ou privé.

TRI 2021-2022 Page 8

 II. Informations générales de la commune :
Cette partie présente l’environnement
Général dans lequel s’est déroulé le stage.
Elle présente La Commune de SETTAT

www.communesettat.ma
➢
Téléphone : 05-23-40-30-33
➢
Fax : 05-23-40-32-39

➢
Adresse Electronique :
municipalitesettat@menara.ma

TRI 2021-2022 Page 9

 III. Organigramme :

Le président

Secrétariat du Secrétariat Secrétariat

président générale Conseil

Service Service travaux Service culturel et Service des

Comptabilité Municipaux Social marchés

Service Service Division Bureau

patrimoine technique municipal
d’Urbanisme et
commercial D’hygiène
architecture

Service de gestion Service Service des affaires Service

de ressources statistique économique et d’environnement
humaines social

Service juridique Service des Division d’état civil Service

technologies développement de
d’information et ressource
communication financière

Bibliothèque
Service d’éclairage SERVICE des Parc municipal municipale
espaces verts

TRI 2021-2022 Page 10

 IV. La structure réseau au sein de la municipalité :

TRI 2021-2022 Page 11

 PROJET DE STAGE
Les cameras surveillances

TRI 2021-2022 Page 12

 • DESCRIPTION DE CAMERA

1) Le type de la caméra :
Il existe 3 grandes catégories de caméras :
- Les caméras espions : pour une surveillance discrète ;
- Les caméras Wifi : privilégiant l’accès à distance via
smartphone ou tablette ;
- Les caméras filaires : destinées à une visualisation local via
un moniteur ou une TV.
Suivant vos besoins, il est important de réfléchir avant tout au
type de caméra que vous cherchez.
2) Le mode d’alimentation :
Suivant les besoins, et ce que l’on à disposition électriquement, il
va falloir choisir une alimentation. Certains modèles
fonctionnent uniquement sur prise secteur, d’autres sur batterie.
Il faut que vous analysiez ce qui vous conviendrait le mieux.
3) Mode d’enregistrement de la caméra :
L’enregistrement est un point important de la
vidéosurveillance, il y a 3 modes distincts :
- Le mode continu qui permet de lancer manuellement
un enregistrement et de l’arrêter ;
- Le mode détection de mouvement qui lance un
enregistrement à chaque détection ;
- Le mode horaire qui permet de planifier des
enregistrements continus ;
Chaque mode a ses avantages et ses inconvénients. Certaines
caméras proposent les 3 modes. Renseignez-vous bien suivant
vos besoins pour choisir le mode qui vous convient le mieux.

TRI 2021-2022 Page 13

4) Angle de vision et qualité d’image :
L’angle de vision et la qualité d’image sont des critères
importants dans la vidéosurveillance. Suivant la distance et ce
que vous souhaitez surveiller, il peut être suffisant d’avoir une
caméra en qualité standard avec un petit angle de vision, ou
bien au contraire il vous faut absolument une caméra qualité
Full HD avec un angle ultra large, voir pilotable pour avoir
360°. Renseignez-vous bien sur ces points et ne prenez pas
plus que ce dont vous avez besoin. Vous pouvez trouver plus
d'information à ce sujet dans cet article.
5) La vision nocturne :
Si vous souhaitez avoir une surveillance optimale même la nuit,
n’oubliez pas de vérifier que la caméra qui vous intéresse
dispose de la vision nocturne. Elle permettra de voir des images
en noir et blanc même la nuit.
Il est parfois compliqué de choisir parmi toutes ses
caractéristiques techniques, quel modèle de caméra
conviendraient le mieux à nos besoins.
Si vous avez des questions ou des doutes concernant un produit
vous pouvez vous connecter sur le site
www.camerasurveillance.net et nous poser vos questions via
notre formulaire de contact. Des techniciens et des conseillers
sont à votre disposition pour vous orienter

TRI 2021-2022 Page 14

 I. Visité des salles contrôle :

Visité 32 Camera de surveillance

TRI 2021-2022 Page 15

 STAGE ET PRATIQUE
« Installation et configuration
des camera surveillances »

TRI 2021-2022 Page 16

 II. Le matériel choisi

L’enregistreur :
H.264 Network DVR

• Caractéristiques :
• 4 canaux
• Compression d'enregistrement dernière génération H.264
• Vision des caméras à distance (via Pc, IPhone, Android,
Windows Phone)
• Enregistrement en continu, sur plages horaires
ou sur détection de mouvement (réglage de la
sensibilité)
• Possibilité d’installer un disque dur (pour
l’enregistrement)
• Interface réseau Rj45, 10M/100M

Le DVR est fourni avec tout le nécessaire : alimentation,

télécommande, manuel (en français), Cd des drivers, et
kit de montage du disque dur. Car ce modèle est livré
sans disque dur, il faudra donc ajouter un disque dur
3.5″ SATA.

TRI 2021-2022 Page 17

 • Les caméras :
CCD Camera YC-260 Séries
o Caractéristiques :
o Capteur : SONY super HAD
• CCD
• Résolution : HD 1280 x 720p
• LED Infrarouges
• Format
d’image : h.264,
jpeg(captures)
• Puissance : DC12V / 1A
• Consommation : 4W

TRI 2021-2022 Page 18

 III. Branchement et alimentation des caméras
Il existe deux solutions pour brancher et alimenter les cameras :

• Solution 1

On branche deux câbles :

• Un câble d’alimentation pour alimenter la camera

• Un câble BNC pour la transmission des données (image).

Cette solution est la plus couteuse et prend plus de temps à

mettre en place

TRI 2021-2022 Page 19

 • Solution 2

La deuxième solution consiste à utiliser des adaptateurs

POE (balun). L’alimentation électrique de la caméra et la
transmission des données (image) se fera grâce à un seul
câble Ethernet.
En assurant l’alimentation électrique et l’échange de
paquets de données IP sur un même câble, il évite $

l’installation d’un double réseau (IP et électrique) et

élimine ainsi l’ensemble des coûts sous-jacents.

On aura besoin de deux adaptateurs POE pour chaque

caméra. Un adaptateur se branchera sur la camera et
l’autre sur le DVR. Les deux adaptateurs seront ensuite
reliés avec un câble Ethernet.

TRI 2021-2022 Page 20

 IV. Installation des caméras

La deuxième solution a été retenue, il faudra donc tirer

trois câbles Ethernet pour brancher les trois cameras.
Sur la photo suivant on peut voir le cheminement des
câbles Ethernet qui partent de l’accueil jusqu’au cameras.
Le DVR sera installé à l’accueil, à côté de la boxe internet.
Les caméras seront branchées sur le DVR à l’aide
d’adaptateurs POE et câble Ethernet.
Câble utilisé : Catégorie 5 FTP (Foiled twisted pairs). Ce
câble est constitué d'un feuillard d'aluminium enroulant
les quatre paires torsadées protégées par une gaine
externe.
• Schéma câblage
Le câble vert (camera entrée) passe par le toit de
l’accueil et les câbles rouge (camera local matériel)
et orange (atelier de peinture) longent un mur.
Après avoir tiré les câbles Ethernet, il a fallu faire les embouts.
On avait besoin de câbles droits, on devait donc respecter le
code couleur suivant :

TRI 2021-2022 Page 21

 Schéma câble droit
Pour fabriquer les câbles Ethernet il a fallu dénuder les
embouts de chaque câble grâce à un cutter. Puis enlever
le feuillard d’aluminium et séparer les fils. Et enfin les
mettre dans l’ordre (voir schéma).

On peut ensuite insérer les fils dans l’embout RJ45

et sertir l’embout grâce à une pince à sertir.

Pour être sûr que les câbles ont été bien fabriqués, je
les ai testés avec un testeur de câbles :

TRI 2021-2022 Page 22

 V. Connecter les caméras au DVR

Comme je l’ai expliqué précédemment nous allons

utiliser des adaptateurs POE, qui vont nous permettre

d’utiliser un câble Ethernet pour l’alimentation de la

caméra et la transmission de données.

J’ai donc branché un adaptateur POE aux extrémités

de chaque câble Ethernet, puis j’ai relié les caméras

aux DVR.

Il ne reste plus qu’à alimenter les caméras et le DVR.

TRI 2021-2022 Page 23

 VI. Réglage des caméras

Lorsque j’ai allumé le DVR, j’ai eu l’image des 3

cameras. Il me restait plus qu’a à les régler pour avoir

le bon angle de vue.

TRI 2021-2022 Page 24

VII. Configuration d’un accès à distance
J’ai tout d’abord relié le DVR à la Livebox de l’entreprise Auto
Défi pour le connecter au réseau.

Puis je suis allé dans les paramètres réseau du DVR

Pour lui attribuer une adresse IP fixe
(192.168.1.10), la passerelle et les ports.

Après le paramétrage du DVR, je suis allé sur

l’interface d’administration de la Livebox à
l’adresse 192.168.1.1 (par défaut).
Dans les paramètres NAT/PAT j’ai ouvert le port 34567
du DVR.

TRI 2021-2022 Page 25

J’ai renseigné le numéro port interne du DVR, j’ai mis le
même numéro port
Pour le port externe. Dans les protocoles, j’ai utilisé les
protocoles TCP et UDP. Et enfin j’ai indiqué l’adresse IP
du DVR et activé la règle.
Cette règle va permettre d’accéder au DVR à partir
d’internet en tapant l’adresse IP publique de la Livebox
suivi du numéro de port externe et on sera renvoyé
Vers l’adresse IP privé du DVR avec le port interne (dans
mon cas le port interne et externe sont identiques).
Accès depuis un PC distant
On tape dans un navigateur :
http://adresse_ip_publique:34567
On s’authentifie et on pourra alors visionner les 3 cameras
d’Auto Défi.

TRI 2021-2022 Page 26

 Accès depuis un smartphone
Le gérant de l’entreprise Auto Défi avait un iPhone, je
lui ai dit qu’il pouvait également visionner ses
cameras depuis son smartphone. Il m’a donc prêté son
smartphone pour le lui configurer.
J’ai commencé par installer une petite application qui
s’appelle vMEye
Puis j’ai ajouté le DVR dans son application en
indiquant l’adresse IP publique de la Livebox et le
port de redirection (34567).

vMEye

TRI 2021-2022 Page 27

La Livebox de l’entreprise Auto Défi avait une adresse
IP publique fixe, il n’y avait donc pas de paramètres
supplémentaires à effectuer. SI la Livebox avait une
adresse IP publique dynamique, il a fallu se connecter à
chaque fois sur la nouvelle adresse publique attribué par
le FAI, ce qui peut être très pénible.

Il existe néanmoins un service gratuit appelé No-IP.

No-IP va tout simplement rediriger un nom de domaine
de votre choix vers votre adresse IP publique.

Le gérant de l’entreprise dispose maintenant d’une

solution de surveillance, cette solution lui permet de
surveiller son entreprise. Il peut avoir accès aux
caméras dans son entreprise (en local) mais également
à l’extérieur du réseau de l’entreprise (par internet).

TRI 2021-2022 Page 28

 Conclusion

Ce stage a été une expérience professionnelle très enrichissante

sur tous les plans : aussi d’un point de vue de
l’approfondissement de mes connaissances en informatique que
du point de vue relationnel.
En réalité ce stage m’a donné une occasion favorable de faire
les premiers pas dans le domaine professionnel après la
formation théorique car il m’a permis de transformer et de
voir la différence entre la théorique et le pratique.
Au terme de ce stage, j’ai eu la satisfaction d’avoir réalisé ce
projet suivant un plan bien organisé. Mais plus que cette
satisfaction, j’ai eu le plaisir de travailler dans un domaine
qui me passionne.
Pour conclure, je remercie tous ceux qui m’ont aidé à effectuer
ce modeste travail dans les meilleures conditions, je remercie
également tous ceux qui m’ont soutenu à la cour de mon stage
de commune de Settat.

TRI 2021-2022 Page 29
