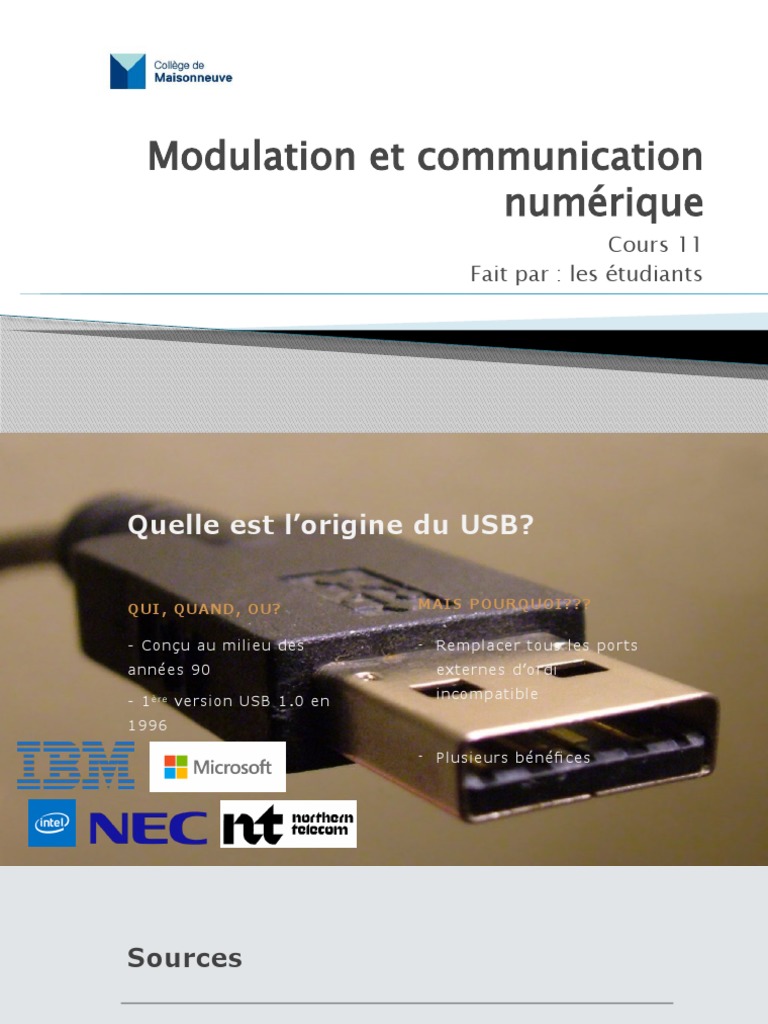

Modulation et communication

numérique
Cours 11
Fait par : les étudiants
Quelle est l’origine du USB?

QUI, QUAND, OU? MAIS POURQUOI???

- Conçu au milieu des - Remplacer tous les ports

années 90 externes d’ordi
incompatible
- 1 è r e version USB 1.0 en
1996

- Plusieurs bénéfi ces

Sources

http://u.s.b.free.fr/pdf /L_USB_et_sa_norme_v1.pdf

https://fr.wikipedia.org /wiki /USB

 caractéristiques principales du standard
USB1
- Introduit en 1996
- Développé originalement pour les claviers, souris et autre appareils de basse vitesse.
- Vitesse de transmission commence à 1.5Mbps et atteint maximum 12 Mbps à pleine bande
passante.
- Vitesse de transmission très lente comparé aux vitesses de 480Mbps du USB2 et 5120Mbps du USB3
- Data peut seulement être transmis en une direction.

- Source:
https://www.usbmemorydirect.com/blog/usb-port-colors/#:~:text=The%20white%20USB%20port%20is,be%20transferred%2
0in%20one%20direction
.
- https://www.lifewire.com/what-is-usb-1-1-2626036
Caractéristiques
des connecteurs
USB Type-A et
Type-B
Différents types de connecteurs USB

CEUX QUI SERONT PRÉSENTÉS LES AUTRES QUI EXISTENT

• USB Type-C
• USB Type-A norme 1.x et norme 2.0
• USB Type-A norme 3.0
• USB Type-B norme 1.x et norme 2.0 • USB Type-B norme 3.0
• USB Mini-A
• USB Mini-B
• USB Micro-A
• USB Micro-B
• USB Micro-A Super Speed
• USB Micro-B Super Speed
Broches des câbles
USB de Type-A et
Type-B
• Les broches d’alimentation (1 et 4) sont plus longues
que celles des donées;
• Les fils de données (2 et 3) forment un paire torsadée;
• Les données sont transmises en respectant le principe
de transmission différentielle (pour diminuer la
sensibilité aux interférences);
• Connecteur noir : USB norme 1 et USB norme 2;
• Connecteur bleu : USB norme 3;
Formes et dimensions du connecteur

USB TYPE-A USB TYPE-B

• Forme : rectangulaire et non symétrique pour • Forme : presque carrée, avec les coins
éviter les erreurs d’orientation lors du supérieurs en biseaux et non symétriques pour
branchement; éviter les erreurs d’orientation lors du
• Largeur : 12 ± 0.1 mm; branchement;

• Hauteur : 4.5 ± 0.1 mm;

• Largeur : 8 ± 0.1 mm;
• Hauteur : 7.26 ± 0.1 mm;
Fonctions générales des câbles USB
• Permettre de relier un périphérique à un hôte;
• Alimenter ou recharger un périphérique ou un appareil;
• Transmettre de façon bidirectionnelle des données;
• Être compatible entre les normes de manière ascendante;
• USB Type-A : généralement pour connecter un périphérique à l’hôte;
• USB Type-B : généralement pour connecter l’hôte au périphérique;
Durabilité du connecteur
• Nombre de cycles moyens de branchements et débranchements d’un connecteur standard (USB Type-A,
USB Type-B et USB type-C) : 1500 cycles;
• Nombres de cycles moyens de branchements et débranchements d’un connecteur mini (USB type Mini-A
et USB type Mini-B) : 5000 cycles;
• Nombre de cycles moyens de branchements et débranchements d’un connecteur micro (USB type Micro-
A, USB type Micro-B, USB type Micro-A Super Speed et USB type Micro-B Super Speed)  : 10000 cycles;
Vitesse de transmission des données
• Pour la norme USB 1.0 : 1.5Mbit/s;
• Pour la norme USB 1.1 Low Speed : 1.5Mbit/s;
• Pour la norme USB 1.1 Full Speed : 12Mbit/s;
• Pour la norme USB 2.0 : 480Mbit/s;
Où les retrouvent-on?

USB TYPE-A USB TYPE-B

• Ordinateur de bureau • Imprimante

• Ordinateur portable • Numériseur
• Console de jeu • Projecteur
• Clé USB • Carte programmable
• Clavier d’ordinateur • Carte PIC
• Souris d’ordinateur
• Certain périphérique de stockage externe
• Téléviseur intelligent
 -- Universal Serial Bus (USB) --
Quelles sont les différences entre USB1 et USB2?
- Deux vitesses de communication sont possibles dans ces normes : 1,5 Mbit/s (faible vitesse, ou Low Speed), et 12 Mbit/s (soit 1.5 Mo/s) (pleine vitesse ou Full Speed). En 2000 sort la version USB 2.0 qui ajoute des
communications à 480 Mbit/s (haute vitesse ou High Speed) (soit 60 Mo/s).

-Le type de connecteur .

USB 1.0 vers USB 1.1

Quelles sont les améliorations entre les deux standards?

- La version 1.0 et 1.1 du bus USB est plutôt destiné aux périphériques ne nécessitant pas de débits trop importants ( soit un maximum de 1,5 Mo par seconde = 12 Mbits/s).

USB 1.0 vers USB 2

- La version 2.0 du bus USB porte le débit jusqu'a 480 Mbits/s soit 60 Mo/s.

Pourquoi ces améliorations étaient nécessaires ?

La technologie évolue et la communication nécessite une vitesse plus grande.

Source1 : USB1, USB2, USB3 : jusqu'où irons-nous ? (desgeeksetdeslettres.com)

Source2 : Quelle est la différence entre USB 1.0 et USB 2.0 (ordinateur.cc)

Couvrir les améliorations USB2.1, 2.2, 2.3 ?

Spécification de chargement de batterie; la version 2,2 possède une augmentation de

l’ampérage à 1.5A sans perdre en vitesse de communication.

Source3 : USB - Wikipedia

USB1.0 A connecteur rectangulaire ; coté hôte souris, clavier d’ordinateur,

imprimantes, clés USB.
USB 2.0 B connecteur male carré coté périphérique
USB 2.0 B connecteur male Micro ; appareils mobiles et portables
USB 2.0 B connecteur male Mini ; appareils photo
USB 3.0 C nouvelle génération
Source4 :
USB 1, 2 3, comment s'y retrouver dans la jungle des normes ? (dinan-informatique.c
om)
Connecteur USB mini et micro
 USB 3

USB 3.0
Nom USB 2.0

Logo

Vitesse 480 mbps 4.8 Gbps

Puissance 500 mA 900mA

Communication Half duplex Full duplex (un bus de plus)

Encodage 8b/10b

Interfaces Type A et B, mini, Type A et micro (rétrocompatible), Type B et

micro. Couleur noir C. Couleur bleu
 USB 3

USB 3.0
USB 3.1 gen 2
Nom USB 2.0 USB 3.1 gen 1 USB 3.2x2
USB 3.2 gen 2
USB 3.2 gen1

Logo

Vitesse 480 mbps 4.8 Gbps 10 Gpbs 20 Gbps (dual lane)

Puissance 500 mA 900mA

Communication Half duplex Full duplex (un bus de plus)

Encodage 8b/10b 128b/132b

Interfaces Type A et B, mini, Type A et micro (rétrocompatible), Type B et USB type C seulement
micro. Couleur noir C. Couleur bleu
Quelles sont les caractéristiques des connecteurs USB A et USB B superspeed?
(Combien de fils par câble? Quelle est leur fonction et leur emplacement? Pourquoi cette
forme de connecteur?)

• USB A
-Forme rectangulaire avec une extrémité plate
-Trouver sur les ordinateurs et des appareils électroniques
-9 broches

• USB B
-Forme carrée avec des coins biseautés
-Trouver sur les disques durs externes, imprimantes et les
scanneurs
-11 broches
• Source :USB 3.0 - Wikipedia
DIFFÉRENCES ENTRE USB3 ET USB4
USB3
- USB 3.0
• 5Gbit/s
• SuperSpeed
- USB 3.1
• 10Gbit/s
• SuperSpeed+
• Type A, B, Micro-A, Micro-B, Micro-AB
- USB 3.2
• 20Gbit/s
• Type C
USB4
- Interface Thunderbolt 3
• Protocole DisplayPort
• Protocole PCI Express
- Technologie Tunneling
- 40Gbit/s
Différences
- Les connecteurs
- Puissance fournie
- Transfert de données
- Interface
 MERCI!
SANTIAGO MEDINA GASPAR

RIP Mathias
 SOURCES

• https://en.wikipedia.org/wiki/USB_3.0
• https://fr.wikipedia.org/wiki/USB4
• https://www.hp.com/us-en/shop/tech-takes/what-is-usb-4-vs-usb-c
• https://www.technewstoday.com/usb-3-vs-4/
 USB for the win

• MOINS CHER
• INSTALLATIONS DES APPAREILS
FACILE (USER FRIENDLY)
• VITESSE DE TRANSFERT
• GRANDE COMPATIBILITÉ
• PAS SEULEMENT POUR LE
TRANSFERT DE DONNÉES

https://www.dataq.com/data-acquisition/general-education-tutorials/usb-or-ethernet-which-do-i-choose.html
https://www.totalphase.com/blog/2022/12/difference-between-usb-vs-ethernet/#:~:text=USB%20vs%20Ethernet
%20Transfer%20Speed&text=In%20general%2C%20for%20the%20fastest,USB4%20up%20to%2040%20Gbps.
Pourquoi garder l’ethernet

Pas de connexion
Longueur du fil Protection contre
à un ordi
bruit
De 1 mètre à 100 mètres nécessaire
et même plus dasn Aucune connexion à un Les câbles sont
certain cas ordi pour la résistants au bruit
communication

Réseau LAN Permet connexion

Le réseau LAN permet
très rapide
de connecter les Peut permettre une
appareils entre eux plus connexion internet très
facilement rapide, presque pas de
latence
Comment mon
ordinateur comprend
quels pilotes installer
pour détecter mon
périphérique USB ?
Qu’est-ce que le
<<plug and play>>?
 Les étapes :
-La détection
Comment
-La description
fonctionne t’il ?
-Le contrôle
-L’envoi d’évènement
La détection
 En utilisant le protocole SSDP (protocole
internet), l'appareil signale sa présence sur le
réseau et se fait identifier par les autres
ordinateurs et périphériques connectés.
Protocole SSDP

 Simple Service Discovery Protocol

 pour la diffusion et la découverte de service de
réseau et d'informations de présence.
La description

Lors de la description,
l'ordinateur récupère
diverses informations sur
l'appareil, telles que sa
marque, son modèle, son
numéro de série, ainsi que
toutes ses fonctionnalités.
 Le contrôle
 En utilisant les informations
précédemment reçues, l'ordinateur est
capable de déterminer les différentes
manipulations qu'il peut effectuer avec le
périphérique, telles que la visualisation, la
récupération ou la suppression d'images
stockées dans la mémoire, entre autres. Il
est également en mesure d'identifier les
informations nécessaires pour effectuer
ces manipulations avec succès. Les
messages de contrôle transmis via le
réseau sont formatés en XML.
L’envoi d’évènement
 Lorsque l’ordinateur a réalisé les étapes précédentes, tout
est prêt a être utilisé, par exemple lorsque l’on appuis sur
la touche << u >> d’un clavier, l’ordinateur va belle et
bien afficher << u >>.
Source:
 https://fr.wikipedia.org/wiki/Plug_and_play
 https://www.01net.com/actualites/comment-ca-marche-luniversal-plug-and-play-2
72988.html
 https://fr.wikipedia.org/wiki/Simple_Service_Discovery_Protocol
Universal Serial Bus
Description : Câble SATA3 :
- Périphérique de stockage amovible - Conçu pour les disques
- Pratique pour transporter durs internes
- Vitesse max de 6 Gbits/s
Caractéristiques :
- La capacité mémoire
- Le taux de transfert
- Fonctionnalités de chiffrement
- Protection des données en écriture

Port USB :
- Permet d’échanger des données
numériques facilement et rapidement
- Permet de connecter des
périphériques à l’ordinateur
- Peut servir de port pour charger des
appareils
- Vitesse max de 5 Gbits/s (3.0)
Sources :
https://web.maths.unsw.edu.au/~lafaye/CCM/pc/cle-
usb.htm#:~:text=Une%20cl%C3%A9%20USB%20emba
rque%20dans,d'une%20mise%20hors%20tension
.
Question 13:
🞂Si je veux utiliser un câble USB de type C dans un
projet à base de PIC, est-ce que je dois utiliser une
pièce pour faire l’interface? Si oui, laquelle?

🞂Est-ce qu’on peut brancher directement le connecteur

aux broches du PIC? Quels fils du câble USB type C
sont utiles dans ce cas?
Câble USB de type C dans un projet à base de PIC

🞂Afin d’intégrer un câble USB type C dans un projet à base de

PIC il faut une pièce pour gérer l'ensemble du protocole USB.
Aucune programmation spécifique du firmware USB n'est
requise.
🞂 Afin de gérer le protocole USB en plusieurs communications
que le PIC peut gérer le FT232H peut être utilisé.
🞂 Single chip USB to UART (RS232, RS422 or RS485)
🞂 USB to SPI
🞂 USB to I2C
Connecter directement le connecteur Type-
C

Étant donné que le FT232H fait une conversion entre le

protocole USB et d’autres protocoles séries il est possible de
gérer la conversion soit même.
● A6 et A7 pour l’interface USB 2.0.
● A1 et A12 pour l’alimentation.
Sources
● http://ww1.microchip.com/downloads/en/appnotes/000
01953a.pdf
● https://www.allaboutcircuits.com/technical-articles/intr
oduction-to-usb-type-c-which-pins-power-delivery-dat
a-transfer/
● https://ftdichip.com/wp-content/uploads/2020/07/DS_
FT232H.pdf
14. Quelles pièces nous permettent de programmer la carte
Nucléo avec son STM32F070RB directement par un câble USB?

• ST-LINK/V2 intégré (programmer/déboguer) = PIC Kit

• Couper ST-LINK/V2 -> STM32F070RB = +Place / utiliser -> câble

• ST-LINK/V2 -> 1 câble USB = Broches Particulières X

Comparaison avec le PIC Kit
Carte Nucléo Couper
Sources
• https://www.st.com/en/evaluation-tools/nucleo-f070rb.html#docum
entation
