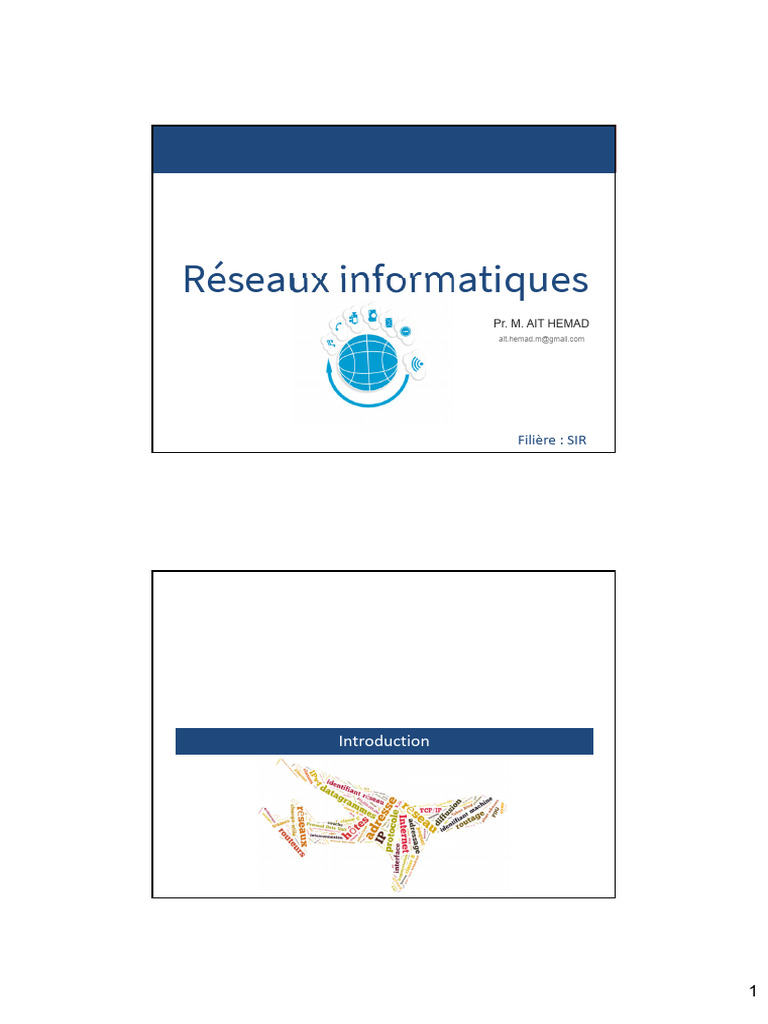

Réseaux informatiques

Pr. M. AIT HEMAD

ait.hemad.m@gmail.com

Filière : SIR

Introduction

1
 Définition générale d’un réseau

 Un réseau est un système complexe d'objets

ou de personnes interconnectés ( reliés. )

Exemples de réseaux

 Réseaux sociaux  relations familiales

 Réseaux routiers  carte routière
 Réseaux électriques  câblage électrique
 Réseaux téléphoniques  interconnexion
d’équipements télécom
 Réseaux de données (réseaux informatiques )
interconnexion d’équipements
informatiques

2
 Réseau informatique

 C’est un ensemble des équipements

informatiques (ordinateurs, imprimantes, …)
relies entre eux.

Réseau informatique

 Vue utilisateur vs Vue détaillée

3
 Réseau informatique

 Un ensemble de matériels informatiques

communiquant entre eux grâce à :
– des matériels de connexion
• Câbles, modem, concentrateurs, commutateurs,
routeurs…
– des logiciels gérant la communication
• Systèmes d’exploitation, Protocoles…

Réseau informatique

Réseau
Stations Hôtes
Noeuds de
communication

Lien

4
Pourquoi un réseau informatique?

 Applications industrielles
– Contrôle de la production, suivi des stocks,
comptabilité, gestion clientèle : pas de contraintes
géographiques
• -> partage de ressources (bases de données,
imprimante, scanners, graveurs...)
– Système de messagerie, vidéoconférence, réunions
téléphoniques : gain de temps
• -> outil de communication
– Commandes électroniques en temps réel :
efficacité, diminution des stocks
• -> outil de conclusion d’affaires

Pourquoi un réseau informatique?

 Applications industrielles
– Commerce électronique : diminution des coûts
• -> outil de vente directe
– De nombreuses entreprises s’arrêtent en même
temps que le réseau
• Banques
• usines de production
– Distances entre les sites de plus en plus grandes
• -> multinationales
• grâce aux progrès des réseaux !

5
Pourquoi un réseau informatique?

 Les applications domestiques

– Internet, Internet, Internet...
• recherche d’informations
• communication entre personnes (e-mail, forums, messagerie
instantanée, chat…)
• divertissements interactifs
• commerce électronique, vente aux enchères
• gestion comptes en banques, opérations boursières
• démarches administratives
• peer-to-peer : BitTorrent
• téléphonie, visiophonie, radio, vidéos à la carte…
• enseignement à distance, travail à domicile ?
– Téléphonie, TV, Radio

Modèle de Communication

6
 Modèle Client-Serveur

 Principe :
– Le client initie la connexion, demande un service
– Le serveur fournit un service
• Exemple : Web : navigateur/serveur Web
 Quelquefois, chaque participant est
simultanément client et serveur
• Exemple : FTP

Modèle Client-Serveur

 Principe :

7
 Modèle Client-Serveur

 Fonctionnement :
– Un système client/serveur fonctionne de la façon
suivante :
1. Le client émet une requête vers le serveur grâce à un
identificateur qui désigne un service particulier
2. Le serveur reçoit la demande et répond à l’aide de
l’identificateur du client

2
Client Serveur

Modèle Client-Serveur

 Avantage :
– simplicité d’utilisation et de gestion
 Inconvénient :
– difficulté de passage à l’échelle
– pas/peu de tolérance aux pannes

8
Modèle d’égal à égal (Peer-to-peer)

 Chaque nœud est client et serveur à la fois

Modèle d’égal à égal (Peer-to-peer)

 Principe :
– les utilisateurs forment un groupe dans lequel
chacun peut communiquer avec l'autre
– chacun joue le rôle de client et de serveur

9
Modèle d’égal à égal (Peer-to-peer)

 Avantage:
– décentralisation totale
 Inconvénient :
– difficulté de gestion (localisation et
synchronisation)

Modèle Hybride

 Certaines fonctions gérées en Client-Serveur

et d’autres en P2P
 Exemple :
– Instant messaging (chat décentralisé et
localisation centralisée des usagers)

10
 Classification des réseaux

Nombreux réseaux différents

 par le débit
 par leur topologie
 par le type de transmission (connexion)
 par leur étendue et leurs objectifs
 par leur technique de transfert
 …

11
 Débit

Débit

 Le débit d’un réseau mesure la quantité

d’information que le réseau peut transmettre
par unité de temps.
débit =quantité d’information/temps
 L’unité est le bit par seconde, noté b/s ou bps.
 Les réseaux actuels ayant un débit assez élevé,
on utilise plus souvent des méga-bits par
secondes, notés Mb/s.

12
 Débit

 Plusieurs sorte de débits :

– Le débit nominal d’un réseau est la quantité
théorique maximale d’information pouvant être
transmise par unité de temps.
– Le débit utile est la quantité d’information
effectivement transmise par unité de temps.
 Exemple :
– Ethernet : 10 Mb/s, 100 Mb/s, 1 Gb/s (débit
nominal)

Débit

 On trouve trois grandes familles :

– les réseaux à faible et moyen débits (débits ≤ 200
kbps),
– les réseaux à haut débit (200 kbps < débit < 30
Mbps),
– les réseaux à très haut débit (débit ≥ 30 Mbps).

13
 Topologie

Topologie maillée

 Combien de câbles dont nous avons besoin ?

– On a besoin de N(N-1)/2 câbles
– Pour N= 100 on a besoin de 4950 câbles

14
 Topologie en bus

 Toutes les stations sont reliées à une même

ligne de transmission par l'intermédiaire de
câble, généralement coaxial.

Topologie en bus

 Avantage :
– d’être facile à mettre en œuvre et de posséder un
fonctionnement simple.
 Inconvénient :
– Plus le nombre de stations augmente plus les
performances se dégradent
– Extrêmement vulnérable étant donné que si l’une
des connexions est défectueuse, l’ensemble du
réseau en est affecté.

15
 Topologie en anneau
 Les stations communiquent chacun à leur
tour, on a donc une boucle d'ordinateurs sur laquelle
chacun d'entre-eux va "avoir la parole "successivement.

Topologie en anneau

• Le support relie les stations deux à deux

• L’information circule dans un sens
• Les stations communiquent chacune à leur
tour
• Toute station (sauf l’émettrice)
réémet le signal reçu provoquant
la diffusion de la trame dans
l’anneau

16
 Topologie en anneau

 Avantage :
– Le temps d’accès est déterminé (chaque station
sait à quel moment c’est son tour de « parler »).
• Inconvénient :
– En théorie, la panne d'un nœud paralyse le
fonctionnement du réseau.

Topologie en étoile

 Les stations sont reliées à un nœud central

(généralement concentrateur ou
commutateur).

17
 Topologie en étoile

 Avantage :
– Un nœud peut tomber en panne sans affecter le
fonctionnement du réseau.
• Inconvénient :
– La longueur du câble nécessaire est importante.
– La panne du nœud central provoque la panne
globale du réseau.

Par topologie

 Différentes topologies possibles :

étoile

Maillage régulier Maillage irrégulier

bus

arbre anneau

18
 Type des connexions

Point à Point

 Liaison (connexion) point à point

– un canal est dédié spécifiquement à la connexion
de deux machines

 Réseau point à point

– ensemble de liaisons point à point

19
 Point à Point (maillage)

Problème du routage

Src

Dst

20
 Multipoint

 Liaison (réseau) multipoint

– Un canal est partagé par un ensemble de
machines

Multipoint (bus)

21
 Multipoint (anneau)

Multipoint

 canal de transmission partagé par tous

– un message envoyé sur ce canal est reçu par toutes les
stations
– le message contient un champ adresse de destination
– la station possédant cette adresse accepte le message
 3 types d'adresses :
– unicast : destination unique
– multicast : destination a un groupe
de stations
– broadcast : adresse de toutes les stations

22
 Unicast

 Une machine (source) envoie un message à

une machine destination

Src Dst

  OK 

Multicast

 Diffusion restreinte : une machine envoie

un message aux machines d’un groupe

Src

 OK  OK

23
 Broadcast

 Diffusion générale : une machine (source)

envoie un message à toutes les machines

Src

OK OK OK OK

Problème des collisions

 Si deux machines transmettent en même

temps ?

Src1 Src2

24
 Classification selon l’étendue

Classification selon l’étendue

 Les réseaux peuvent être classés selon leur

étendue :
– PAN (Personal Area Network) : réseau pour
une seule personne
– LAN (Local Area Network) : réseau d’entreprise
dans un bâtiment ou un campus

Réseaux Réseaux Réseaux Réseaux

personnels locaux métropolitains étendus
(PAN) (LAN) (MAN) (WAN)

étendue 1m 10 m 100 m 1 km 10 km 100 km 1000 km

25
 Classification selon l’étendue

– MAN (Metropolitan Area Network) : couvre une

ville
– WAN (Wide Area Network) : couvre un pays, un
continent.

Réseaux Réseaux Réseaux Réseaux

personnels locaux métropolitains étendus
(PAN) (LAN) (MAN) (WAN)

étendue 1m 10 m 100 m 1 km 10 km 100 km 1000 km

Réseaux personnels

 PAN (Personal Area Network)

– Un réseau personnel interconnecte (souvent par
des liaisons sans fil) des équipements personnels
comme un ordinateur portable, un agenda
électronique…
– Dimension : jusque quelques mètres

26
 Réseaux locaux

 LAN (Local Area Network)

– Administration unique
– Topologies diverses
• bus
• anneau
• étoile
– Dimension : jusque quelques kilomètres
– Débit élevé, taux d’erreur faible

Réseaux métropolitains
 MAN (Metropolitan Area Network)
– Fédération de réseaux locaux
– Dimension : une ville, une région

27
 Réseaux longue distance

 WAN (Wide Area network)

– Constitution
• hôtes
• Routeurs
– liaisons terrestres et satellitaires
– Dimension : un pays, un continent
– Débit variable, taux d’erreur relativement élevé

Réseaux longue distance

routeur

hôte

sous-réseau

28
 Internet

 Interconnexion de réseaux
 Internet = le réseau mondial

Internet
 FAI "Tier-1" → couverture na onale ou interna onale
 FAI "Tier-2" → couverture régionale etc.
 FAI Local → plus proche des hôtes

29
 Internet

 Global Internet Map 2021

Internet

 Carte des câbles sous-marins

30
Internet

Internet

31
 Internet

 The Online World 2020

Internet
 Carte de l’Internet des Objets (Internet of Things - IoT)

32
 Internet
One server farm with more than 1,000
servers Source: zentilia/Getty Images

 Cloud Computing
– Le cloud computing est une tendance
globale qui nous permet de stocker des fichiers personnels
ou la sauvegarde nos données sur des serveurs sur Internet.
• Les applications sont également accessibles via le Cloud.
• Permet aux entreprises de livrer sur n'importe quel appareil
partout dans le monde.
– Le cloud computing fonctionne grâce aux centres de
données.
• Les petites entreprises qui ne peut pas se permettre de leurs
propres centres de données, louer des services de serveur et de
stockage de plus grandes organisations de centre de données dans
le Cloud.

Classification selon l’étendue

 Résumé :

33
