Chapitre 1

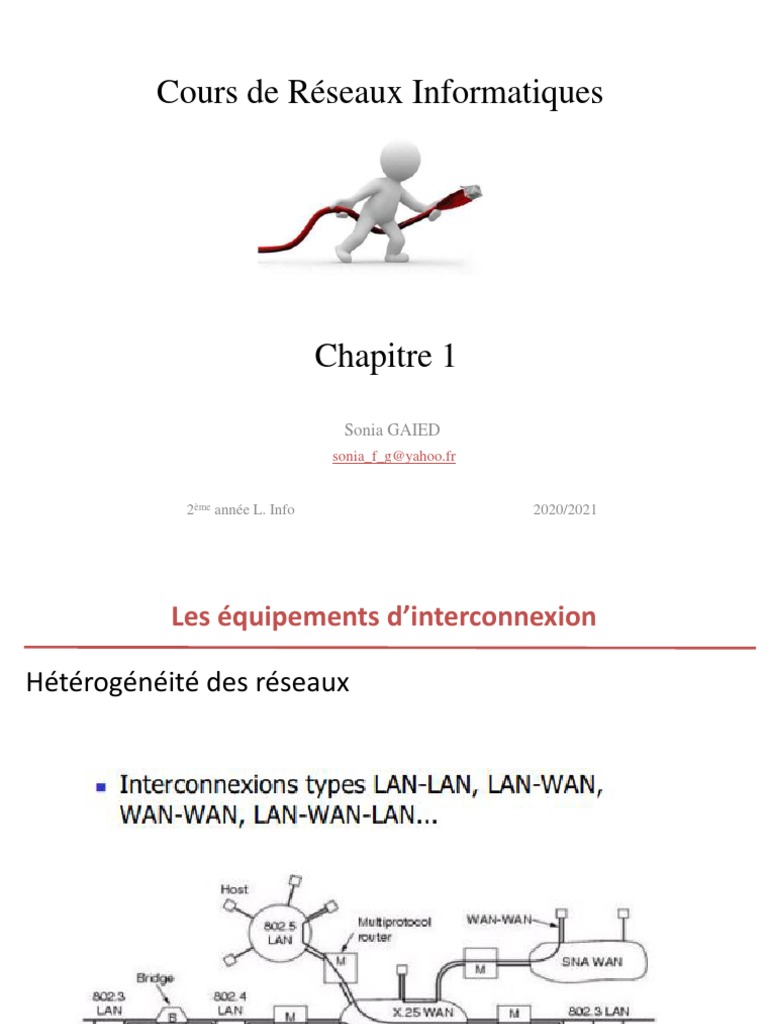

Cours de Réseaux Informatiques
Chapitre 1
Sonia GAIED
sonia_f_g@yahoo.fr
2ème année L. Info 2020/2021

Les équipements d’interconnexion
Hétérogénéité des réseaux
2
Les équipements d’interconnexion de réseaux permettent :
• de relier des réseaux hétérogènes (couches et

protocoles différents)
• d’organiser au mieux le réseau pour une exploitation
optimale (adressage des réseaux et sous-réseaux, VLAN,
proxy, ...)
• de contourner les limites techniques des architectures
des réseaux (augmentation des distances des segments
physiques, changement de support physique, ...)
• d’offrir une sécurité maximale (parefeu ou firewall,
VLAN, proxy, ...)
3
Le répéteur
Le concentrateur (HUB)
Le pont (Bridge )
Le routeur
La passerelle (Gateway)
Le commutateur (SWITCH)
Le pare-feux ou FireWall
Modèle OSI
TCP/IP et le modèle OSI
OSI TCP/IP
7 Couche application
Couche Application
6 Couche Présentation Applications réseau
(FTP, SMTP, DNS, Telnet …)
5 Couche Session
4 Couche Transport Couche Transport

TCP ou UDP
3 Couche Réseau Couche Internet

ICMP, ARP, RARP
2 Couche Liaison données

Couche Accès réseau
Ethernet, Token ring, FDDI …
1 Couche Physique
Les équipements d’interconnexion et le modèle OSI
L’interconnexion peut être effectuée à tous les
niveaux:
• Couche 1 (physique): modem, répéteur,
concentrateur
– Technique de modulation adaptée au support
physique
– Par ex. : interconnexion entre brins (segments) d’un
seul ethernet
• Couche 2 (liaison de données): pont
– Conversion entre différentes méthodes d’accès
– Par ex. : interconnexion des réseaux locaux
• Couche 3(réseau): routeur
• Couches supérieurs : passerelle, relai..
– Interopérabilité de niveau applicatif
– Par ex. : messagerie SMTP
6
7
Couche Physique
• La couche physique a pour tâche de transmettre

le bit sur un support physique: l’équipement va
modifier la forme du signal passant entre les
deux stations pour transférer le bit.
Équipements: supports de transmission (câble,

paire torsadée, fibre), les répéteurs, les
amplificateurs, les modems, et les
concentrateurs.
8
Couche liaison de données
• La couche liaison de données réalise la
transmission sans erreur d’une séquence de
bits (ou trame) entre deux stations reliées par
un même support de transmission.
Équipement: le pont qui permet à la trame

de passer d’une liaison physique à une autre.
9
Couche réseau
• Au niveau de la couche réseau, les protocoles
réalisent le routage des paquets entre les
réseaux.
Équipements:
– routeurs
10
Équipement de la couche physique
11
le répéteur :
• Il permet d’interconnecter deux segments d’un même
réseau.
• Il travaille au niveau de la couche OSI 1.
• Ces fonctions sont :
– La répétition des bits d’un segment à l’autre.
– La régénération du signal pour compenser son
affaiblissement.
– Le changement de média (passer d’un câble coaxial à une
paire torsadée)
12
le répéteur :
13
le répéteur et l’amplificateur : Permettent
d’étendre la portée du signal sur le support de
transmission.
• Répéteur: génère un nouveau signal à partir du

signal reçu
• Amplificateur: augmente la puissance du signal
reçu.
• Bruit: le répéteur peut l’éliminer, l’amplificateur
augmente son importance.
14
le répéteur et l’amplificateur
15
le concentrateur (hub)
• C’est un répéteur qui retransmet le signal sur
plus d’un port d’entrée-sortie.
• Lorsqu’il reçoit un signal sur un port, il le
retransmet sur tous les autres ports.
• Stations sont connectées au concentrateur par

une paire torsadée.
16
Définition & Historique Les supports de communication
Classification des réseaux Les équipements d’interconnexion
Les composants d’un réseau
Techniques de transmission de données
Détection d’erreurs
Le concentrateur:
Le concentrateur (appelé Hub en anglais) est un élément
matériel qui permet de relier plusieurs ordinateurs entre eux
sur le même réseau physique.
Son rôle c’est de prendre les données binaires parvenant d’un
port est les diffuser sur l’ensembles des ports.
• Le hub se comporte comme un répéteur multi-ports.

• En Ethernet avec un hub 100Mbps, on obtient un débit
partagé de 100Mbps pour l’ensemble des équipements
raccordés. 24/35
le concentrateur
18
Concentrateur passif vs actif
• Un concentrateur passif transmet la trame
reçue à toutes les autres stations et aux autres
concentrateurs auxquels il est connecté
→ trafic inutile
• Un concentrateur actif (intelligent) ne propage
pas automatiquement la trame vers les autres
stations s’il reconnaît le port de la station de
destination.
→ réduction du trafic mais concentrateur passif plus
rapide
19
Concentrateur actif
20
Définition & Historique Transmission numérique
Classification des réseaux Transmission analogique

Avec une transmission en bande de base (numérique)

le câble ou support de transmission n'acheminera qu'un
seul signal à la fois. Il occupera toute la bande passante
du support.
Exemple : Ethernet.
Avec une transmission en large bande (analogique)

plusieurs signaux seront transmis simultanément sur le
support (cf. multiplexage fréquentiel).
Exemple Transmission TV.
Amel ENNACEUR – Avril 2010 Réseaux informatiques 26/35

le modem (modulateur/démodulateur)
• Transmission en bande de base numérique (réseaux locaux):
Le codeur en bande de base transforme les bits de données en
un signal électrique numérique.
• Transmission à large bande (analogique) :

Lorsque la longueur de la liaison dépasse quelques centaines
de mètres, les informations ne peuvent plus être transmises sur
le support de liaison sans transformation du signal numérique
en signal analogique. Dans une transmission à large bande, les
données modulent une onde porteuse sinusoïdale dont la
fréquence est bien plus élevée que le rythme de transmission
des données. Le codage est alors appelé modulation et le
décodage est nommé démodulation, d’où le nom de l’appareil
modem. 22
• Les signaux numériques ne peuvent être transmis
dans de bonnes conditions, cela est dû au type de
câble utilisé pour les liaisons téléphoniques.
• Le modem : permet l'échange entre un matériel

numérique (en général un ordinateur) via une
ligne téléphonique analogique (comme le réseau
téléphonique commuté).
• Le modem va donc moduler ce signal numérique

(binaire : 0, 1) en un signal analogique (sinusoïdal)
en modifiant la fréquence, l'amplitude du signal.
23
• À l'émission, le modem converti le signal numérique en
signal analogique (modulation) qui sera envoyé sur le
support téléphonique,
• à la réception le modem converti le signal analogique en

signal numérique (démodulation) qui pourra être
exploité par le matériel récepteur.
• Exemples: on parlera de modem ADSL dans le cadre

d'une connexion à Internet par un poste à son domicile ;
on parlera aussi de modem/routeur qui permet de
« router » des informations transmises par
l'intermédiaire d'un réseau utilisant un signal analogique.
24
Équipement de la couche Liaison
Couche liaison : transmission sans erreur d’une

trame entre deux stations partageant le même
support de transmission
25
Le pont (bridge) et le commutateur (switch) sont des
équipements d’interconnexion de niveau 2 qui relient des
équipements appartenant à un même réseau physique
(LAN).
• Unique différence, le commutateur ne convertit pas les
formats de transmissions de données. Sinon, ces deux
équipement sont capables :
– d’analyser les trames qui circulent sur chaque segment
pour stocker et mettre à jour périodiquement la table de
correspondance adresse physique/n°de port
– de filtrer les trames en fonction de l’adresse physique du
destinataire (segmentation de réseaux physiques)
– d’assurer les fonctions d’un répéteur
26
• Pont (Bridge ) = relais, permet de relier deux
réseaux de technologies liaison
différentes, e.g., Ethernet,
Token Ring, HDLC, PPP, ATM, etc, …
– Ressemble à un répéteur avec la différence qu’un pont

interprète les données transmises.
• Avantages: indépendant des protocoles de la

couche réseau.
• Inconvénients: qualités de gestion et sécurité sont
très variables. Peu de possibilités de redondance en
cas de panne. Dépendant du niveau physique. 27
28
Le niveau d’intervention du pont dans le modèle OSI
29
30
Le commutateur:
le commutateur (en anglais switch) est un élément
matériel qui permet de relier plusieurs ordinateurs
entre eux.
Sa seule différence avec le Hub, il est capable de
connaître l’adresse physique des machines qui lui sont
connectées et d’analyser les trames reçues pour les
diriger vers la machine de destination.
25/35
Le commutateur:
Permet de subdiviser un réseau de façon logique en de plus
petits domaines. Transforme un canal partagé en plusieurs sous-
canaux.
Différence avec:
Concentrateur → couche physique
vs
commutateur → couche liaison de données
Pont. Commutateur = sorte de pont multiports.
• Commutateur LAN
Mode pseudo-transit. Lit l’en tête d’une trame pour décider où
retransmettre les données avant de recevoir la totalité d’un
paquet
Mode stockage et retransmission. Enregistre une trame de
données en mémoire et vérifie son exactitude avant de
retransmettre les informations. 25/35
Le commutateur:
• Le commutateur est un système assurant l'interconnexion
de stations ou de segments d'un LAN en leur attribuant
l'intégralité de la bande passante, à l'inverse du
concentrateur qui la partage.
• Les commutateurs ont donc été introduits pour
augmenter la bande passante globale d’un réseau
d’entreprise
• La bande passante disponible n’est plus de 10 Mbit/s
partagés entre tous les utilisateurs, mais n x 10 Mbit/s.
25/35
• Un domaine de collision est un ensemble d’entités

(cartes réseaux) qui partagent le même média de
communication.
Dans le monde des réseaux, si deux entités sont dans

le même domaine de collision et envoient des données à un
instant T alors il y a corruption des données et il
faut retransmettre les données.
• Lorsqu’une personne prend la parole, les

autres reçoivent bien la communication.
 On dit que ces 4 personnes appartiennent
au même domaine de broadcast/diffusion. Lorsqu’une
personne parle, les autres reçoivent bien l’information. 25/35
Un domaine de collision /domaine de broadcast ou diffusion.
25/35
25/35
25/35
25/35
Comment ?
• Mettre en place plusieurs réseaux locaux sur un seul LAN
physique
• Mise en œuvre simple et souple contrairement à du vrai
câblage
• Isolation des réseaux locaux : sécurité, confidentialité
• Administration plus aisée
25/35
Les réseaux locaux virtuels

VLAN: Virtual LAN
But :
–Découper un réseau local physique en plusieurs réseaux
virtuels
–Les réseaux virtuels sont isolés les uns des autres
–Limite les domaines de diffusion: les trames en broadcast
sont isolées
–Possible seulement avec un commutateur
25/35
VLAN (Virtual LAN):

•Un réseau virtuel, appelé VLAN (Virtual LAN), est un
réseau logique indépendant de niveau 2.
• Les VLAN permettent :

• la segmentation en réduisant la taille d’un domaine
de diffusion (broadcast)
• la flexibilité en filtrant les adresses MAC du niveau 2
(couche liaison) voire jusqu’au niveau 3 (IP)
• la sécurité en permettant de créer un ensemble
logique isolé.
25/35
25/35
Équipement de la couche Réseau
• Couche réseau : effectue le routage et
l’adressage des paquets dans le réseau.
• Routeur : sélectionne le chemin approprié pour

diriger les messages vers leurs destinations.
Utilisé pour des sites géographiquement
éloignés. Dépend des protocoles.
43
Le Routeur
• Routeur est fiable : permet de choisir une autre
route si un lien ou un routeur est défectueux.
– Routage statique: routeur est programmé pour suivre

des routes précises.
– Routage dynamique: calcul automatique de la

meilleure route à emprunter entre deux nœuds, avec
accumulation des informations dans une table de
routage.
44
Le Routeur
45
Un réseau avec 5 routeurs
46
47
Passerelle (gateway)
 la couche OSI 7
• La passerelle est un dispositif destiné à connecter des réseaux
ayant des architectures différentes ou des protocoles
différents, comme par exemple un réseau local et internet.
• Un système matériel ou logiciel jouant le rôle d’une interface

entre des réseaux hétérogènes
• Les passerelles disposent souvent d’un journal d’événements

qui enregistre l’historique des actions entrantes et sortantes
afin de détecter les nœuds malveillants
48
• C’est un système complet du point de vue de la connexion.
C'est généralement un ordinateur.
• C’est le seul qui travaille jusqu'à la couche OSI 7 des différents

protocoles qu’il utilise.
• Une passerelle est utilisée pour la connexion entre un réseau

local et un système informatique qui ignore totalement le
réseau local, par exemple pour relier un réseau PC sous NT
avec un AS/400 ou un VAX.
49
• Relie des réseaux hétérogènes
• Dispose de fonctions d’adaptation et de conversion de
protocoles à travers plusieurs couches de communication
jusqu’à la couche application.
• Coûte plus cher qu’un routeur : plus de capacité,
spécifique à une application.
• Plus lente qu’un pont ou un routeur: exécute des
conversions complexes.
– Passerelle de transport: met en relation les flux de données
d’un protocole de couche transport.
– Passerelle d’application: réalise l’interconnexion entre
applications de couches supérieures.
• Avantages: incontournables dans les grandes
organisations.
• Inconvénients: nécessite souvent une gestion importante.
50
SME Server est une distribution Linux permettant de créer une passerelle sous Linux afin de
51
partager une connexion Internet sur un réseau local privé
Pare-feu (Firewall)
• ‘Firewall’ : un mur qui empêche la propagation
d’un incendie dans un bâtiment
• Pare-feu : en informatique une protection d’un

réseau contre des attaques.
52
Pare-feu (Firewall)
1) Un domaine à protéger : un réseau ‘interne’.
- Un réseau d’entreprise/personnel que l’on veut protèger
- Vis à vis d’un réseau ‘externe’ d’ou des intrus sont susceptibles
de conduire des attaques.
2) Un pare-feu
- Installé en un point de passage obligatoire entre le réseau à
protéger (interne) et un réseau non sécuritaire (externe).
- C’est un ensemble de différents composants matériels et
logiciels qui contrôlent le trafic intérieur/extérieur selon une
politique de sécurité.
- Le pare-feu comporte assez souvent un seul logiciel, mais on
peut avoir aussi un ensemble complexe comportant plusieurs
filtres, plusieurs passerelles, plusieurs sous réseaux …. 53
Gateway/Firewall
SME Server est une distribution Linux permettant de créer une passerelle sous Linux afin de
54
partager une connexion Internet sur un réseau local privé
Le Routeur
55
 la couche OSI 7
• La passerelle est un dispositif destiné à connecter des réseaux
ayant des architectures différentes ou des protocoles
différents, comme par exemple un réseau local et internet.
• Un système matériel ou logiciel jouant le rôle d’une interface

entre des réseaux hétérogènes
• Les passerelles disposent souvent d’un journal d’événements

qui enregistre l’historique des actions entrantes et sortantes
afin de détecter les nœuds malveillants
56

Chapitre 1

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Chapitre 1

Transféré par

Droits d'auteur :

Formats disponibles

Cours de Réseaux Informatiques

2ème année L. Info 2020/2021

Hétérogénéité des réseaux

• de relier des réseaux hétérogènes (couches et

4 Couche Transport Couche Transport

3 Couche Réseau Couche Internet

2 Couche Liaison données

• La couche physique a pour tâche de transmettre

Équipements: supports de transmission (câble,

Équipement: le pont qui permet à la trame

• Répéteur: génère un nouveau signal à partir du

• Stations sont connectées au concentrateur par

• Le hub se comporte comme un répéteur multi-ports.

Techniques de transmission de données

Avec une transmission en bande de base (numérique)

Avec une transmission en large bande (analogique)

Amel ENNACEUR – Avril 2010 Réseaux informatiques 26/35

• Transmission à large bande (analogique) :

• Le modem : permet l'échange entre un matériel

• Le modem va donc moduler ce signal numérique

• à la réception le modem converti le signal analogique en

• Exemples: on parlera de modem ADSL dans le cadre

Couche liaison : transmission sans erreur d’une

– Ressemble à un répéteur avec la différence qu’un pont

• Avantages: indépendant des protocoles de la

• Un domaine de collision est un ensemble d’entités

Dans le monde des réseaux, si deux entités sont dans

• Lorsqu’une personne prend la parole, les

Un domaine de collision /domaine de broadcast ou diffusion.

Un domaine de collision /domaine de broadcast ou diffusion.

Un domaine de collision /domaine de broadcast ou diffusion.

Un domaine de collision /domaine de broadcast ou diffusion.

Les réseaux locaux virtuels

VLAN (Virtual LAN):

• Les VLAN permettent :

• Routeur : sélectionne le chemin approprié pour

– Routage statique: routeur est programmé pour suivre

– Routage dynamique: calcul automatique de la

• Un système matériel ou logiciel jouant le rôle d’une interface

• Les passerelles disposent souvent d’un journal d’événements

• C’est le seul qui travaille jusqu'à la couche OSI 7 des différents

• Une passerelle est utilisée pour la connexion entre un réseau

• Pare-feu : en informatique une protection d’un

• Un système matériel ou logiciel jouant le rôle d’une interface

• Les passerelles disposent souvent d’un journal d’événements

Vous aimerez peut-être aussi
