1

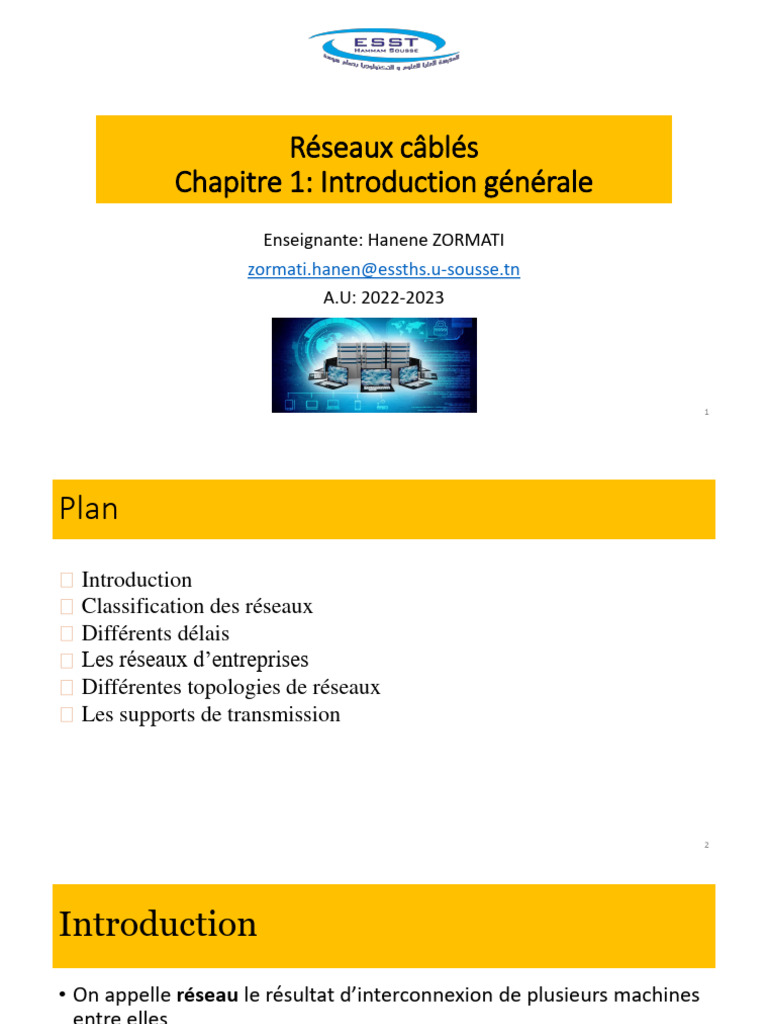

Plan
Introduction
Classification des réseaux
Différents délais
Les réseaux d’entreprises
Différentes topologies de réseaux
Les supports de transmission
2
Introduction
• On appelle réseau le résultat d’interconnexion de plusieurs machines
entre elles
• Les utilisateurs de ces machines ou les applications qui s’y exécutent,
échangeant par l’intermédiaire du réseau des informations ou « des
données »
3
Introduction
• Exemples de réseau:
Interconnected Networks (internet)
4
Introduction
• Les données:
- Les données analogiques correspondent à des signaux continus
Un signal analogique est caractérisé par sa fréquence (Hz) et son amplitude
-Exemple: Pour un abonnement téléphonique « de base » les
données qui sortent du téléphone pour rejoindre un réseau
téléphonique commuté sont de nature analogiques
- Les données numériques correspondent à des signaux discrets i.e pouvant
prendre un nombre fini de valeurs
-Exemple: les données numériques manipulés par un ordinateur sont
codées en binaire
5
Introduction
• De l’analogique à la numérique:
• Pour traiter les données de nature analogique par un ordinateur, il
faut les numériser
• Exemple: Sur un CD audio, le son est enregistré sous forme de
données numériques, remises sous forme analogique à l’entrée de
l’haut parleur
6
Introduction
Pourquoi le numérique?
9
Introduction
Sens de transmission
Simplex
Une transmission est dite simplex si les informations ne circulent
que dans un sens, toujours le même
Exemple: réseau TV
Half Duplex
Dans ce type de transmission les informations peuvent circuler
dans les deux sens mais non simultanément
Exemple: talkie walkie
Full Duplex
Dans ce cas les informations peuvent circuler dans les deux sens
simultanément
Exemple: Internet, téléphone 10
Classification des réseaux
11
Classification des réseaux
12
Classification des réseaux
13
Classification des réseaux
14
Paramètres
Bande passante B (Hz):
Caractérise tout support de transmission, c’est la bande de fréquence dans
laquelle les signaux sont correctement reçus. B=Fmax-Fmin
Exemple: l’oreille humaine est sensible dans la bande 15-15000Hz
Débit binaire (bit/s ou bps)
C’est la quantité d’information exprimée en nombre d’éléments binaires
transmis par seconde sur une voie
Exemple: la parole est transmise à 9.6 kbps entre 2 téléphones portables
GSM
Capacité C (bits/s )
C’est le débit maximal sur un support donné, elle est directement liée à la
bande passante du support
15
Différents délais
16
Différents délais
17
Différents délais
18
Différents délais
19
Différents délais
20
Différents délais
21
Types de réseaux
22
Les réseaux d’entreprise
23
Les réseaux d’entreprise
25
Les réseaux d’entreprise
26
Différentes architectures d’un réseau
27
Différentes architectures d’un réseau
28
Les supports de transmission
29
Les supports de transmission
30
Câble coaxial
Avantages:
• facilement manipulable
• Peut être utilisé sur de longues distances
• Débit jusque 10Mbit/s
• Inconvénients
• Cher
• lourd
31
Les paires torsadées
Avantages
Gestion plus aisée
Permet d'avoir un câblage multi-usage (universel)
• Téléphone
• Fax
• Données...
Inconvénients
Plus de câbles qu'avec le coaxial
Câblage cher et prend plus de place dans les gaines
32
La fibre optique
33
La fibre optique
Utilisation
• Liaison entre répartiteur (backbone), centraux téléphoniques urbains et interurbains
• Couplage de segments dans une ville, entre deux villes, entre les continents
Avantages
• Légèreté
• Immunité au bruit
• Isolation galvanique parfaite
• Faible atténuation
• Tolère des débits de l'ordre de 100Mbps
• Largeur de bande de quelques dizaines de mégahertz à plusieurs gigahertz
• Sécurité (difficile à mettre sur écoute)
34
La fibre optique
Inconvénients
• Peu pratique dans des réseaux locaux (installation difficile)
• Coût relativement élevé
• Relative fragilité
35
Les liaisons radio
36
Fin du chapitre 1
37
