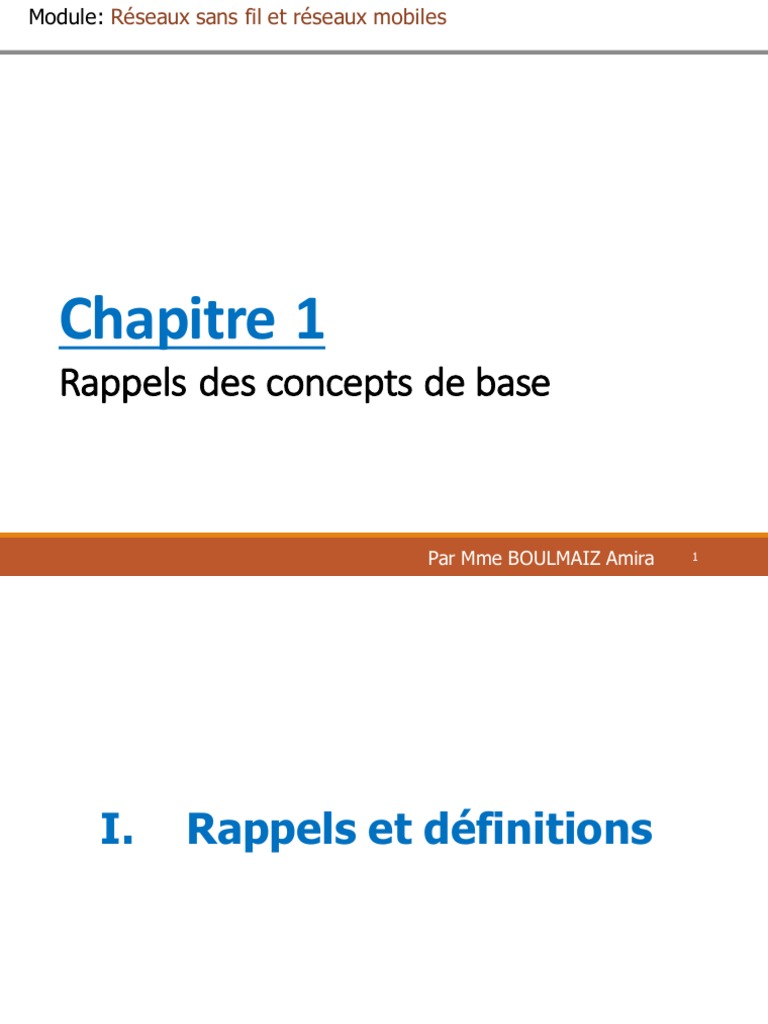

Module: Réseaux sans fil et réseaux mobiles

Chapitre 1
Rappels des concepts de base

Par Mme BOULMAIZ Amira 1

I. Rappels et définitions

2
1. Les réseaux hertziens
• Tout système de communication qui utilise les voies hertziennes.
• En général, sous forme de réseaux cellulaires,
• ensemble de zones géographiques (cellules)
• arrosées par des antennes situées au centre.
1. Les réseaux de mobiles utilisent ces réseaux hertziens cellulaires
en permettant le passage d’une cellule à une autre sans couper la
communication (Exp: GSM, UMTS)
2. Les réseaux sans fil, au contraire, ne permettent que le
nomadisme (déplacement de l’utilisateur entre les connexions),
l’utilisateur restant immobile lors de la connexion (Exp: WiFi, WiMAX).
3. Les réseaux satellite sont sous forme de cellules fixes ou mobiles
suivant la position et la vitesse du satellite.

3
I. Rappels et définitions

Définition d’un réseau sans fil

Un réseau sans fil (en anglais wireless network) est, comme son
nom l’indique, un réseau dans lequel au moins deux périphériques
(ordinateur, PDA, imprimante, routeur, etc.) peuvent communiquer
sans liaison filaire.
Les réseaux sans fil ont recours à des ondes radioélectriques (radio
et infrarouges) en lieu des câbles habituels.

4
I. Rappels et définitions

Intérêts
• Grace aux réseaux sans fil, un utilisateur a la possibilité de
rester connecté tout en se déplaçant dans un périmètre
géographique plus ou moins étendu, notion généralement
évoquée par le terme mobilité et itinérance.

5
I. Rappels et définitions

Intérêts
• Les réseaux sans fil permettent de relier très facilement des
équipements distants d’une dizaine de mètres à quelques
kilomètres.
• De plus, l’installation de tels réseaux ne demande pas de
lourds aménagements des infrastructures existantes, comme
c’est le cas avec les réseaux filaires (creusement de
tranchées pour acheminer les câbles, équipements des
bâtiments en câblage, etc.)
6
1. Les réseaux hertziens

Réseau de mobiles Vs Réseau sans fil

• Un réseau de mobiles accepte des clients qui se

déplacent rapidement (exp : dans voiture ou train).
• La continuité de la communication est assurée par le
système.
• Par contre, un réseau sans-fil oblige l’utilisateur à
rester quasiment fixe pour une bonne communication.

7
1. Les réseaux hertziens

Réseau de mobiles Vs Réseau sans fil

• un réseau sans-fil offre des débits bien plus élevés

que dans le cas d’une forte mobilité (réseaux mobiles).
• Les réseaux de mobiles et les réseaux sans fil se sont
développés de façon non concertée, ce qui a donné
naissance à deux catégories de produits totalement
distincts.

8
II. Les catégories des
réseaux sans fils

9
II. Les catégories des réseaux sans fils

Les réseaux sans fil peuvent avoir une classification selon deux
critères. Le premier est la zone de couverture du réseau. Au vu
de ce critère il existe quatre catégories : les réseaux personnels,
les réseaux locaux, le réseau métropolitain et les réseaux étendus.

Le second critère est l’infrastructure ainsi que le modèle adopté .

Par rapport à ce critère on peut diviser les réseaux sans fils en :
réseaux avec infrastructures et réseaux sans infrastructure (ad-
hoc), comme on le voit dans l’illustration de la figure suivante

10
II. Les catégories des réseaux sans fils

Classification des réseaux sans fil.

11
II. Les catégories des réseaux sans fils

Selon la zone de couverture

Selon le périmètre géographique offrant la connectivité (appelé zone
de couverture), les réseaux sans fil sont habituellement répartis en, :

12
II. Les catégories des réseaux sans fils

WPAN (Wireless Personal Area network)/

Réseau personnel sans fil (IEEE 802.15)
• Appelé également réseau domestique sans fil, concerne les
réseaux sans fil d’une faible portée, de l’ordre de quelques
dizaines de mètres (10 m à 100 m max).
• Ce type de réseau a recours aux technologies Bluetooth (IEEE
802.15.1), HomeRF (Home Radio Frequency), UWB (IEEE
802.15.3, WPAN haut débit), ZigBee (aussi connue sous le nom
IEEE 802.15.4, WPAN faible débit) et infrarouge.

13
II. Les catégories des réseaux sans fils

WLAN (Wireless Local Area Network), Réseau local sans fil :

• Est un réseau permettant de couvrir l’équivalent d’un réseau
local d’entreprise (LAN), soit une portée d’environ une centaine
de mètres (100 m).
• Il permet de relier entre eux les terminaux présents dans la
zone de couverture. Il existe plusieurs technologies
concurrentes : le Wi-Fi ou IEEE 802.11 et HiperLAN2 (High
Performance Radio LAN 2.0).

14
II. Les catégories des réseaux sans fils

WMAN (Wireless Metropolitan Area Network), réseau

métropolitain sans fil :
connu sous le nom de boucle locale radio (BLR). Les WMAN sont
fondés sur la norme IEEE 802.16. La norme de réseau
métropolitain sans fil la plus connue est le WiMAX, permettant
d’obtenir des débits de l’ordre de 70 Mbits/s sur un rayon de
plusieurs kilomètres.

15
II. Les catégories des réseaux sans fils

WWAN (Wireless Wide Area Network), réseau étendu sans fil :

également connu sous le nom de réseau cellulaire mobile. Il s’agit
des réseaux sans fil les plus répandus puisque tous les téléphones
mobiles sont connectés à un réseau étendu sans fil. Les principales
technologies sont GSM (Global System for Mobile Communication,
Groupe Spécial Mobile), GPRS (General Packet Radio Service) et
UMTS (Universal Mobile Telecommunications System).

16
8. Les méthodes d’accès

17
8. Les méthodes d’accès

• FDMA (Frequency Division Multiple Access)

AMRF (Accès Multiple par Répartition de Fréquences)
• TDMA (Time Division Multiple Access)
AMRT (Accès multiple à Répartition dans le temps)
• CDMA (Code Division Multiple Access)
AMRC (Accès multiple à Répartition en Code) code

18
8. Les méthodes d’accès

FDMA (Frequency Division Multiple Access)

• Bande de fréquences divisée en plusieurs sous-bande
allouées de façon continue à un utilisateur
• Utilisé principalement dans les réseaux analogiques

19
8. Les méthodes d’accès

FDMA (Frequency Division Multiple Access)

La difficulté majeure de mise en œuvre réside dans la séparation des différentes sous bandes
de fréquence. En pratique ces dernières ne peuvent pas être jointives et sont séparées par un
intervalle de garde ou bande de garde de largeur spectrale Wg .

20
8. Les méthodes d’accès

FDMA (Frequency Division Multiple Access)

21
8. Les méthodes d’accès

TDMA (Time Division Multiple Access)

• Totalité de la bande de fréquences alloué à un utilisateur
pendant des intervalles de temps donnés (slot)
• Utilisé principalement dans les réseaux numériques

22
8. Les méthodes d’accès
TDMA (Time Division Multiple Access)

23
8. Les méthodes d’accès
TDMA (Time Division Multiple Access)

• Dans les systèmes de radiocommunications avec les mobiles

fonctionnant en TDMA, une des principales difficultés réside dans le
fait qu'il faut synchroniser, sur la même horloge, l'ensemble des
terminaux et qu'il faut éviter que les paquets de données (burst) émis
par deux terminaux qui utilisent des times slots adjacents, ne se
recouvrent, même partiellement, à l'arrivée à la station de base.
• Pour éviter ce type de problème, il faut prévoir un intervalle de
garde, ce qui revient à avoir une durée du time slot supérieure à la
durée du burst émis.

24
8. Les méthodes d’accès
TDMA (Time Division Multiple Access)

25
8. Les méthodes d’accès
Code Division Multiple Access (CDMA)
• Très utilisé en sans fil

• Multiplexage par étalement de spectre

• Chaque bit envoyé est multiplié par un signal (le code,
indépendant des données) à un débit plus grand

• Le choix adéquat des codes de chaque émetteur permet
aux récepteurs de reconstituer le message reçu

• Allocation de la totalité de la bande de fréquences
Ø A tous les utilisateurs
Ø De manière simultanée
• Appelé aussi : SSMA (Spread Spectrum Multiple Access)

26
8. Les méthodes d’accès
Code Division Multiple Access (CDMA)

27
8. Les méthodes d’accès
Code Division Multiple Access (CDMA)

Ø Temps bit est divisé en « n » intervalles appelés chips (en

général 64 ou 128)
Ø Un code « n-bit » unique (Chip sequence) est assigné à
chaque utilisateur
• transmission de 1 => envoi de la chip sequence
• transmission de 0 => envoi de la chip sequence inversée
(complémentée à 1)
Ø Exemple 8-bit chip sequence : 11010111
• transmission de 1 => envoi de 11010111
• transmission de 0 => envoi de 00101000

28
8. Les méthodes d’accès Le CDMA par l'exemple

• Considérons un cas extrêmement simple d'une voie montante d'un

système cellulaire terrestre.

• On considère le cas où 4 utilisateurs souhaitent utiliser la même

ressource radio pour transmettre chacun un train binaire différent.

• Considérons, dans un premier temps, que les utilisateurs sont

synchronisés en temps lorsqu'ils arrivent à la station de base et qu'il
n'y a pas de décalage Doppler.

• Supposons enfin que ces 4 utilisateurs aient utilisé les 4 séquences

d’étalement orthogonales suivantes (séquences de Hadamard):

29
8. Les méthodes d’accès Exemple sur CDMA

30
8. Les méthodes d’accès Le CDMA par l'exemple

31
8. Les méthodes d’accès Le CDMA par l'exemple

32
8. Les méthodes d’accès Le CDMA par l'exemple

33
8. Les méthodes d’accès
TDMA – FDMA - CDMA
Analogie
Un grand nombre de couples parlant des langues différentes dînent dans
une salle de restaurant

• TDMA : tous les couples partagent une même table, les personnes
prennent la parole chacune à leur tour pour parler à leur partenaire

• FDMA : les couples occupent des tables suffisamment séparée les une
des autres et discutent en même temps sans trop se gêner les uns les
autres

• CDMA : tous les couples partagent une même table et discutent en

même temps chacun ne prêtant attention qu’à ce que dit son
partenaire dans sa langue et considérant tout le reste comme du bruit

34
8. Les méthodes d’accès
Spread Spectrum (Étalement du spectre)
3 propriétés :

• Le signal occupe une Bande Passante plus large que ce qui est
nécessaire à la transmission de l’information

• Immunité aux interférences

• Immunité au brouillage (jamming)

• Accès multi-utilisateurs (multi-users access)

• La largeur de bande est étalée au moyen d’un code indépendant des

données

• Le récepteur doit se synchroniser sur le code pour récupérer les

données

35
8. Les méthodes d’accès
Spread Spectrum (Étalement du spectre)

Schéma général d’un système de communication

à étalement de spectre

36
8. Les méthodes d’accès
Frequency Hopping Spread Spectrum (FHSS)
Ø Etalement du spectre à sauts de fréquences

• Le signal est commuté rapidement et de façon pseudo aléatoire

entre les différentes fréquences à l’intérieur de la bande allouée
• Les sauts se font à intervalles de temps fixes
• A chaque intervalle successif, une nouvelle fréquence est utilisée
• La séquence des canaux utilisés est imposé par le « spreading
code » ou « code d’étalement »
• Le récepteur saute d’une fréquence à l’autre en synchronisation avec
l’émetteur en utilisant le même code

Ø Avantages

• Immunité aux écoutes indiscrètes

• Résistance au brouillage : brouiller une seule fréquence ne perturbe
que quelques bits

37
8. Les méthodes d’accès
Frequency Hopping Spread Spectrum (FHSS)

Exemple de saut de fréquences

38
8. Les méthodes d’accès
Direct Sequence Spread Spectrum (DSSS)

Ø Chaque bit du signal original est représenté par une série de bits
dans le signal transmis
Ø Le spreading code étale le signal sur une plus large bande de
fréquence
• L’étalement est directement proportionnel au nombre de bits
utilisés
Ø Le code est généré de façon pseudo aléatoire
• Le récepteur sait générer le même code et corrèle le signal reçu
avec ce code pour extraire les données.

39
8. Les méthodes d’accès
Direct Sequence Spread Spectrum (DSSS)

Exemple de DSSS

40
8. Les méthodes d’accès
Direct Sequence Spread Spectrum (DSSS)

Exemple de DSSS

41
8. Les méthodes d’accès

42
