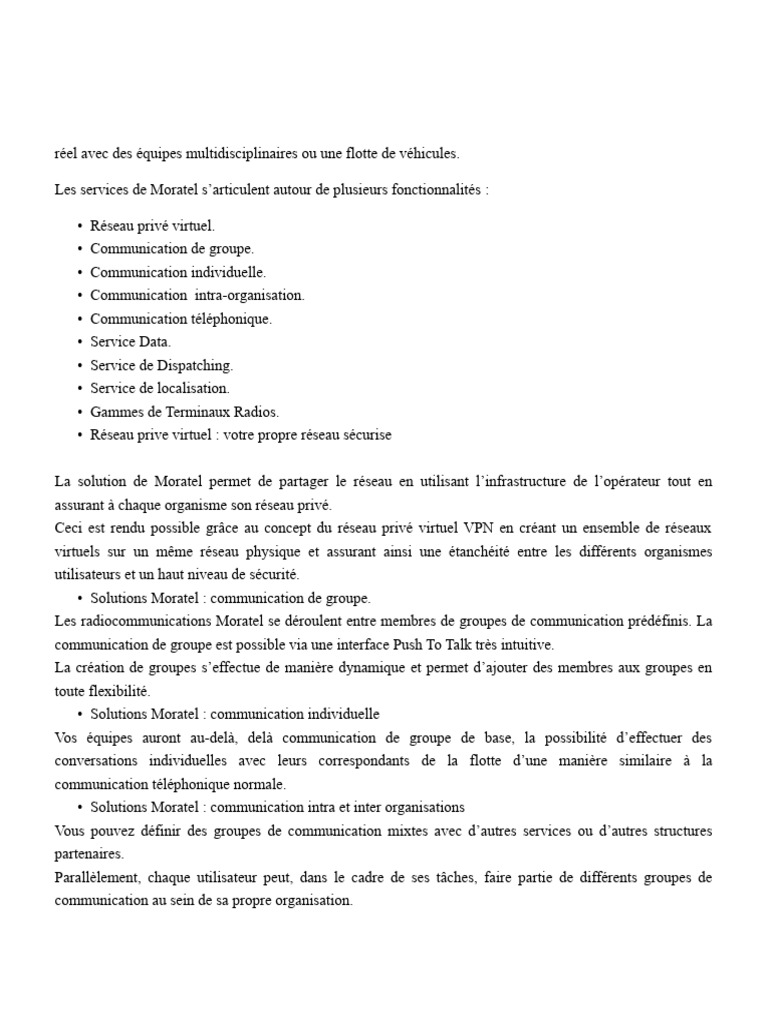

réel avec des équipes multidisciplinaires ou une flotte de véhicules.

Les services de Moratel s’articulent autour de plusieurs fonctionnalités :

• Réseau privé virtuel.

• Communication de groupe.
• Communication individuelle.
• Communication intra-organisation.
• Communication téléphonique.
• Service Data.
• Service de Dispatching.
• Service de localisation.
• Gammes de Terminaux Radios.
• Réseau prive virtuel : votre propre réseau sécurise

La solution de Moratel permet de partager le réseau en utilisant l’infrastructure de l’opérateur tout en

assurant à chaque organisme son réseau privé.
Ceci est rendu possible grâce au concept du réseau privé virtuel VPN en créant un ensemble de réseaux
virtuels sur un même réseau physique et assurant ainsi une étanchéité entre les différents organismes
utilisateurs et un haut niveau de sécurité.
• Solutions Moratel : communication de groupe.
Les radiocommunications Moratel se déroulent entre membres de groupes de communication prédéfinis. La
communication de groupe est possible via une interface Push To Talk très intuitive.
La création de groupes s’effectue de manière dynamique et permet d’ajouter des membres aux groupes en
toute flexibilité.
• Solutions Moratel : communication individuelle
Vos équipes auront au-delà, delà communication de groupe de base, la possibilité d’effectuer des
conversations individuelles avec leurs correspondants de la flotte d’une manière similaire à la
communication téléphonique normale.
• Solutions Moratel : communication intra et inter organisations
Vous pouvez définir des groupes de communication mixtes avec d’autres services ou d’autres structures
partenaires.
Parallèlement, chaque utilisateur peut, dans le cadre de ses tâches, faire partie de différents groupes de
communication au sein de sa propre organisation.
 • Solution Moratel : communication téléphonique.
Vos utilisateurs peuvent bénéficier d’une parfaite intégration avec le réseau téléphonique de votre entreprise
et pourront ainsi joindre des correspondants aussi bien en interne qu’en externe.
• Service Data : transmission de données pour des communications encore plus riches.
En plus des services de communications vocales, la solution Moratel fournit un ensemble de possibilités de
communication de données :
• Possibilité d’échanger des messages textuels SDS.
• Transmission des données par paquets IP.
• Transmission des photos et d’autres informations graphiques du terrain(plans, cartes ,etc.).
• Support du WAP professionnel.
• Service de dispatching : gestion de flotte pour piloter efficacement les opérations des équipes.
Dans les réseaux de radiocommunication mobile professionnelle(PMR), le dispatching est une fonction
fondamentale. Il s’agit d’un poste de commande doté d’une station de travail qui aide d’une façon graphique
à contrôler et piloter les activités de communication entre les membres de la flotte.
La solution Moratel est dotée d’une station de dispatching supportant las fonctions nécessaires au contrôle et
pilotage des communications radio ainsi que toutes les fonctions administratives de création des groupes et
des utilisateurs.
La solution de Moratel prévoit également des services de localisation pour un meilleur déploiement, mobilité
et coordination entre les équipes sur le terrain
• Gammes de terminaux.
Moratel propose une gamme de terminaux qui s’adapte aux différents besoins de de déploiement de la flotte
des clients. Les terminaux sont proposés dans trois catégories :
Terminaux Radio mobiles à la fois robustes et ergonomiques ;
• Terminaux Radio Fixes pour équiper les différents sites et stations de contrôle ;
• Solutions embarquées sur véhicules et engins, pour résoudre des problématiques métiers très
spécifiques.

5 : Partenaires :

1 : Présentation de réseau TETRA

TETRA (TErrestrial Trunked RAdio) est un système de radio numérique mobile professionnel bi-
directionnel (comme des Talkie-walkies évolués), spécialement conçu pour des services officiels tels que
services de secours, forces de polices, ambulances et pompiers, services de transport public et pour l'armée.
L’European Telecommunications Standards Institute a élaboré cette norme pour harmoniser les moyens de
télécommunications en Europe, conformément aux normes ETSI EN 300 392-1 et EN 300 392-2. La norme
a permis d’homogénéiser les différentes spécifications associées à la ressource radio dans les bandes de
spectre radio définies.
Un réseau de type TETRA offre un canal radio partagé ouvert en permanence, et réservé à un groupe
d'utilisateurs. Chaque utilisateur peut pousser sur un bouton de son appareil pour parler, et tous les autres
utilisateurs entendront sa voix. Ceci permet d'établir une communication immédiate entre un utilisateur sur le
terrain et un dispatcher, ou un groupe d'utilisateurs. Les appels de groupe sont essentiels lorsque les
instructions d'un officier ou d'un dispatcher doivent être entendues immédiatement par un groupe
d'utilisateurs.
• Avantage :
Les avantages principaux de TETRA par rapport à d'autres technologies (telles que le GSM)
sont :
• Une fréquence radio utilisée plus basse, ce qui permet une grande couverture géographique avec un
petit nombre d'émetteurs, réduisant ainsi le coût d'infrastructure.
• Un établissement d'appel rapide - un appel de groupe (un vers tous) est généralement émis en 0,5
seconde (typiquement moins de 250 millisecondes pour un appel simple), comparé à plusieurs
secondes lors d'un appel sur le réseau GSM.
• Le fait que son infrastructure puisse être séparée de celle du réseau public mobile, et être rendue plus
diverse et résiliente par le fait que les stations de base peuvent être à une certaine distance du secteur
couvert.
• Inconvénients :
Ses inconvénients principaux sont:
• TETRA ne peut supporter qu'un nombre de terminaux mobiles très inférieur à ce qu'un réseau GSM et
les technologies semblables permettent dans un secteur donné. (Ceci n'est pas un problème dans les
applications pour lesquelles il est normalement employé, mais cela limite la plupart du temps
l'utilisation de TETRA à ces applications).
• les combinés sont onéreux (environ 750 EUR en 2003, environ 600 EUR en 2006), à cause des
économies d'échelle réduites, des modèles différents adaptés à des besoins variés, comparé au marché
des téléphones mobiles grand public. La nécessité d'avoir un terminal sûr et robuste fait aussi
augmenter son prix.
 • le transfert de données est lent à 7,2 kbit/s par time-slot (le flux de données utilisable n'est que de 3,5
kbit/s), bien que jusqu'à 4 time-slots puissent être combinés pour atteindre des taux plus élevés, en
raison de l'adaptation nécessaire à la largeur des canaux de 25 kHz.

• : Architecture de réseau TETRA :

Les équipements du réseau GSM comprennent :

• Des BTS (Base Tranceiver System)
Il s’agit des antennes et des équipements électroniques (amplificateurs, alimentations, …) installés à
proximité de celles-ci. Chaque BTS réalise la couverture radio d’un certain territoire (appelé « cellule »)
dont le rayon varie
entre quelques centaines de mètres et quelques kilomètres. La couverture du territoire de la Belgique
nécessite plusieurs milliers de BTS pour chaque opérateur.
• Des DXT ()
Chaque DXT contrôle un certain nombre de BTS ; il constitue un noeud de communications vers et en
provenance de ces BTS. La connexion entre les BTS et le DXT est une liaison à haut débit (2 Mbit/s) qui
peut être réalisée par un câble (ligne louée) ou par un faisceau hertzien consistant ou une
transmission par ondes radio à une fréquence très élevée (supérieure à 15 GHz dans le cas des opérateurs de
téléphonie mobile).
• Un MSC (Mobile Swithching Center).
Il n’y a qu’un MSC par réseau TETRA ; il s’agit essentiellement d’un commutateur qui constitue noeud
central du réseau de TETRA ; il est connecté au réseau de RADIO fixe, ainsi qu’aux réseaux GSM des
opérateurs concurrents. Le MSC comporte des équipements informatiques qui gèrent l’acheminement des
informations à travers le réseau TETRA C’est également le MSC qui permet de connaître, à tout moment, la
localisation d’un post radio dans le réseau. En principe, la connexion entre le MSC et le DXT est réalisée au
moyen de câbles.
Une communication entre un radio et un autre transite donc via une BTS, un DXT, le MSC et le réseau fixe.
De même, une communication entre deux RADIO mobiles X et Y passera par la BTS la plus proche du
RADIO X, un DXT, le MSC, un second DXT, la BTS la plus proche du RADIO Y (le second DXT étant
celui auquel la seconde BTS est reliée). Il est à noter qu’une communication entre deux RADIO mobiles très
proches (abonnés d’un même opérateur) ne s’effectue jamais en « ligne directe », mais remonte toujours
jusqu’à la BTS, le DXT et le MSC.
• : Fonction du BTS.
Elle est chargée de la liaison radio avec les stations mobiles.
Les rôles principaux d'une BTS sont :
• l'activation et la désactivation d'un canal radio ;
• le multiplexage temporel (TDMA) et la gestion des sauts de fréquences (frequenc hopping) ;
• le chiffrement du contenu à transmettre (pour la confidentialité de la communication san fil) ;
• les codage canal, chiffrement des trames, modulation, démodulation et décodage du signal radio
(protection contre les erreurs de transmission, interférences, bruits....) ;
• le contrôle de la liaison ;
• le surveillance des niveaux de champ reçus et de la qualité des signaux (nécessaire pour le handover) ;
• le contrôle de la puissance d'émission (limiter la puissance à ce qui est suffisant pour ne pas trop
perturber les cellules voisines).

• : Capacité.
• Un TRX (Transmission/Reception Unit) est un émetteur récepteur qui gère une paire de fréquences
porteuses (une en voie montante, une en voie descendante). On peut multiplexer jusqu'à 8
communications simultanées sur un TRX grâce à la technique d'accès multiple TDMA.
• En théorie, la capacité maximale d'une BTS est de 12 TRX. Ainsi, elle peut gérer jusqu'à 96
communications simultanées. Mais cette limite n'est jamais atteinte en pratique.
• Dans les zones rurales, le rôle de la BTS est d'assurer une couverture. Elle est donc généralement limitée
à un seul TRX ou deux si l'opérateur prévoit un TRX de secours. Dans les zones urbaines, la BTS doit
assurer une couverture mais également écouler un trafic conséquent. Elle peut donc être équipée de deux
à neuf TRX.
• Afin d'écouler plus de trafic, les opérateurs préfèrent augmenter le nombre de BTS plutôt que
d'augmenter le nombre de TRX par BTS. Ainsi, les interférences entre canaux utilisant les mêmes
fréquences sont limitées.
• Caractéristiques.
• Types d’antennes :
On peut distinguer les antennes omnidirectionnelles (qui émettent à 360°) des antennes bi-sectorielles (180°
par antenne) ou tri-sectorielles (120° par antenne) qui sont les plus fréquentes car elles permettent un
maillage optimisé d’une zone géographique (voir article réseau de téléphonie mobile) et limitent les
interférences entre canaux utilisant une même fréquence.
• Taille de la cellule :
Une BTS classique peut émettre jusqu'à 35 km au maximum (dans la bande de fréquence des 900 MHz). On
parle de macro-cellule pour un rayon compris entre 2 km et 35 km et de petite cellule (small-cell) pour un
rayon compris entre 500 m et 2 km.
Les micro BTS sont conçues pour les zones urbaines et définissent des micro-cellules (rayon inférieur à 500
m) ; les Femtocells ont une portée de 10 à 20 m (utilisées en général dans des locaux fermés).

• : Serveur dispatcher
Les applications Dispatcher Workstation d’EADS (DWS C, DWS M, DWS C&M) permettent d’exécuter de
nombreuses tâches dans le Système TETRA EADS. Les fonctions que vous pouvez utiliser dépendent de
l’application Dispatcher Workstation (DWS) installée sur votre station de travail et de vos droits
d’utilisateur. Le tableau Fonctions expliquées dans les guides d’utilisation DWS présente la liste complète
des fonctions. Pour plus d’informations sur vos droits d’accès, veuillez contacter votre administrateur
système.

• : Barre de menus :
La barre de menus comprend les menus Fichier, Afficher, Communication, Gestion et Aide. Ces menus
permettent de sélectionner des commandes. Il se peut que vous n’ayez pas accès à toutes les commandes.
Cela signifie que vous ne disposez pas des droits permettant d’utiliser la commande ou que vous n’êtes pas
connecté à l’application DWS C ou DWS C&M. Les points de suspension (...) après la commande indiquent
que celleci mène à une autre fenêtre.
Menu Fichier :
Le menu Fichier permet d’effectuer les tâches suivantes :
• se connecter avec un nom d’utilisateur qui dispose, par exemple, de droits d’utilisateur étendus

(Connecter) ;

• Terminer une session sans désactiver l’application DWS C ou DWS C&M (Déconnecter) ;

• Modifier le mot de passe (Modifier mot de passe) ;

• Fermer complètement l’application DWS C ou DWS C&M (Quitter).
Menu Afficher :
Les commandes du menu Afficher permettent d’effectuer les tâches suivantes :
• Afficher des organisations et des utilisateurs radio (Unités...) ;

• Afficher la liste des groupes et sélectionner les groupes (Groupes...) ;

• Afficher des systèmes externes (Systèmes externes...) ;

• Afficher les unités suivies (Unités suivies...) ;

• Afficher les événements DWS et les messages d’erreur (Notifications...) ;

• Ouvrir la boîte de dialogue de contrôle audio de la DWSi et DWSx (Contrôle audio...) ;

• Ouvrir la boîte de dialogue Encryption Key Management (gestion des clés de cryptage) (Clés de

Cryptage ...).
Menu Communication :
Le menu Communication est disponible uniquement dans les applications DWS C et DWS C&M ; il
permet d’effectuer les tâches suivantes :

• passer et recevoir des appels individuels (Appel individuel...) ;

• envoyer et recevoir des messages d’état et de texte (Messages d’état et texte...).

Menu Gestion
Le menu Gestion est disponible uniquement dans les applications DWS M et DWS C&M ; il permet

D’effectuer les tâches suivantes :

• Créer, modifier et supprimer des blocs d’organisation et modifier des paramètres d’organisation

(Organisations...) ;

• Créer, modifier et supprimer des utilisateurs radio (Abonnés radio...) ;

• Créer, modifier et supprimer des utilisateurs de stations de travail (Utilisateurs de stations de

Travail...) ;

• Créer, modifier et supprimer des groupes (Groupes...) ;

• Gérer les superpositions de groupes (Superpositions de groupes...) ;

• Gérer les applications client (Applications client...).

Pour plus d’informations sur l’utilisation des applications de gestion du menu Management (Gestion),

Consultez le Guide d’utilisation de DWS Management, dn00132209.

Menu Aide
• Affiche des informations sur votre logiciel de console de travail d’opérateur (DWS, Dispatcher

Workstation) (À propos de...).

• : Barre d’outils :
La barre d’outils des applications DWS C et DWS C&M permet d’exécuter rapidement des tâches
courantes.
: Ouvre la boîte de dialogue Groupes.
: Ouvre la boîte de dialogue Unités.
: Ouvre la boîte de dialogue Systèmes externes.
: Ouvre la boîte de dialogue Unités suivies.
• :Les types des postes radio
• : Radio EADS.
• THR 880i – Terminal portatif TETRA
• Ecran TFT couleur actif avec 130x130 pixels / 65k couleurs
• Récepteur GPS-intégré
• Résiste à l'eau et à la poussière en fonction de la norme IP55
• Classe de sécurité 1, 2, 3
• Plate-forme Java
• Poids: 247 g

• THR 880i Ex – Terminal portatif TETRA

• Certificat ATEX II 2G Ex ib IIC T4 (ATEX directive 94/9/CE)
• Terminal portatif radio TETRA de sécurité intrinsèque pour zones ex (menaces d'explosion)
comme p.ex. chimie, gaz, pétrole et transport
• Ecran TFT couleur actif avec 130x130 pixels / 65k couleurs
• Récepteur GPS-intégré
• Résiste à l'eau et à la poussière en fonction de la norme IP55
• Poids: 292 g

• TMR 880i – Terminal radio mobile TETRA

• Cellule radio dotée d'un boîtier de commande CUR-3 externe, hautement ergonomique
• Egalement adapté pour une communication mobile des données sans boîtier de commande
• Ecran TFT couleur actif avec 65536 couleurs
• Récepteur GPS-intégré
• Classe de sécurité 1, 2, 3
• Support la passerelle et le répéteur DMO (Direct Mode Operation)
• Plate-forme Java
• Poids: boîtier de commande 1004 g, radio 240 g

• THR 9 – Terminal portatif TETRA

• Nouveau design, facilité d'utilisation améliorée, menu avec structure logique
• Ecran QVGA couleur grand à fort contraste avec 240x320 pixels et 262k couleurs
• Récepteur GPS-intégré
• Résiste à l'eau et à la poussière en fonction de la norme IP55
• Alerte par vibration
• Support le répéteur DMO (Direct Mode Operation)
• Plate-forme Java
• Poids: 270 g .
 • TGR 990 – Terminal radio mobile TETRA
• Terminal radio mobile supporte 3 modes: terminal radio TETRA, passerelle TMO-DMO et répéteur
DMO
• Ecran TFT couleur actif avec 65536 couleurs
• Récepteur GPS-intégré
• 1000 entrées de répertoire téléphonique
• Plate-forme Java
• Poids: boîtier de commande 1500 g, radio 250 g

• : Configuration des radio EADS

La configuration de radio EADS se fait à partir de deux logiciel :

- EADS Tetra Terminal Programing Tool

- EADS Tetra ITSI (identifiant d’abonné TETRA) Tool Basic

• Configuration des Postes (THR 880i / TMR 880i ):

• Bande et réseau

• Groupe

• Configuration du numéro du poste: ITSI

BIEN COMMENCER AVEC L’APPLICATION EADS (Tetra Terminal

Programing ):

• Connecter le poste au port série.

• Double clique sur l’icône.

• Ou bien à partir de « Démarrer Programmes EADS EADS Tetra Terminal

Programing.

• La fenêtre ci-dessous s’affiche :

• Configuration du Bande passant :

Pour cela vous cliquez sur :

• Product
• Operator Settings
• Vous choisissez band info & network Names.

• Configuration du Groupe
Vous cliquez sur Product Operator Settings Groupe Management.
Une nouvelle fenêtre s’affiche.

En suite Faites un clique droit. Cliquez sur « insert ».

Vous remplissez les différents champs

• Mnémonic.
• MCC.
• MNC.
 • GSSI.
• CoU.
• Scanning « Sélectionnez Included ».
• Cliquez sur le bouton « OK »

Apres enregistrer les paramètres sur le radio :

• Configuration de numéro du radio

Vous devez donner le numéro ISSI .

Vous saisissez le MCC & MNC

En fin de cliquer sur (programe).

Conclusion
La période de stage que j'ai passé à MORATEL a été fort enrichissante
sur le plan Professionnel qu'humain.
Sur le plan professionnel
Mon séjour au sein de MORATEL m'a permis de mieux m'intégrer
 dans un environnement de vie professionnelle, chose qui complète le
côté technique de ma formation au sein de l'école
Sur le plan humain,
J’ai été marquée par l'accueil chaleureux que m'ont réservé les agents.
Par leurs collaborations, leurs franchisses ils ont créé un climat
favorable du travail, ils m'ont ouvert toutes les portes ou j'ai pu discuter,
échanger, bref vécu avec eux.
Ce stage est vraiment une grande expérience parce qu'il a amélioré mes
compétences professionnelles et il m'a aidée pour trouver le chemin de
la réussite.
