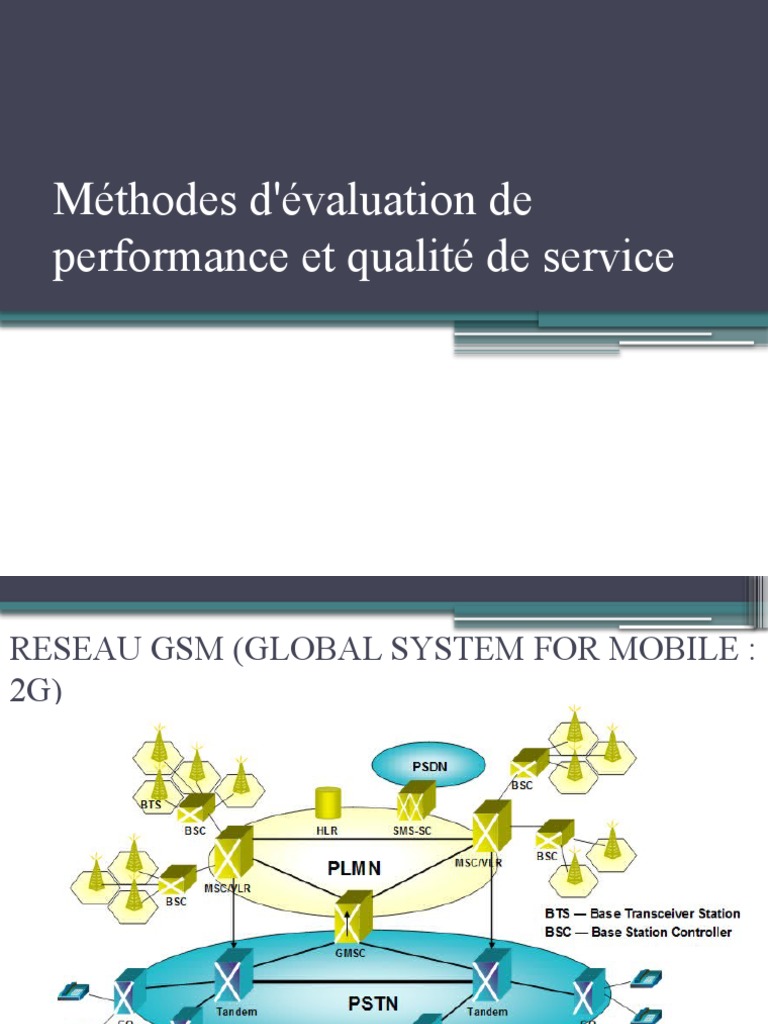

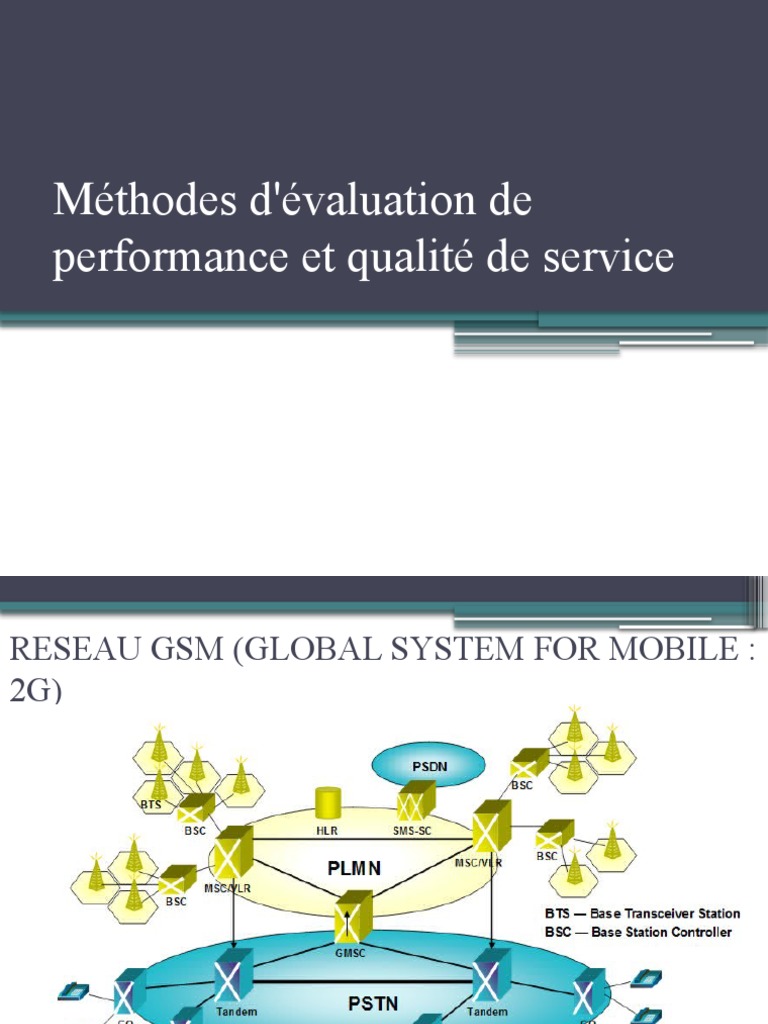

Méthodes d'évaluation de

performance et qualité de service

RESEAU GSM (GLOBAL SYSTEM FOR MOBILE :
2G)
 Les composants du Réseau GSM
• Le MS (station mobile) : permet à tout utilisateur du réseau d'accéder aux
ressources radio afin de recevoir et d'émettre des informations.

• La BTS (Base Station Transceiver) : Une BTS est un élément d'un site radio ou
d'une station de base. C'est un bâtit dans lequel sont logés des modules
électroniques appelés transceiver (TRX). Elle est chargée de la transmission
radio (modulation, démodulation,codage, correction d’erreur), la couche
physique (multiplexage, chiffrement) et la couche 2 (la signalisation).

• Le BSC (Base Station Controller) : Le contrôleur de station de base gère une

ou plusieurs stations de base et communique avec elles. le BSC agit comme un
concentrateur puisqu'il transfère les communications provenant des différentes
stations de base vers une sortie unique. Dans l'autre sens, le contrôleur commute
les données en les dirigeant vers la bonne station de base. le BSC remplit le rôle
de relais pour les différents signaux d'alarme destinés au centre d'exploitation et
de maintenance. Il intervient également dans le processus de Hand-over.
 Les composants du Réseau GSM
• Le MSC (Mobile Service Switching Center) : son rôle principal est d'assurer la
commutation entre les abonnés du réseau mobile et ceux du réseau commuté public
(RTC).  il participe à la fourniture des différents services aux abonnés tels que la
téléphonie, les services supplémentaires et les services de messagerie. Il permet
encore de mettre à jour les différentes bases de données (HLR et VLR) qui donnent
toutes les informations concernant les abonnés et leur localisation dans le réseau.

• Le VLR (Visitor Location Register) : C’est une base de données de localisation

locale. Il mémorise les informations concernant les abonnés présents dans une zone
le plus souvent gérés par un MSC. Le VLR contient des données identiques au HLR
avec le TMSI en plus.

• Le HLR (Le Home Location Register): C'est une base de données contenant
toutes les informations confidentielles relatives aux abonnés de localisation nominale
car elle gère les abonnés d'un réseau GSM. Il mémorise le profil de chaque abonné :
IMSI, MSISDN, les clé de chiffrement (Ki, Kc), Le profil d'abonnement (service
supplémentaire autorisé, autorisation d'appel international, etc.)
 Les composants du Réseau GSM
• L'EIR (Equipment Identity Register): L'EIR est une base de données
annexe contenant les identités des terminaux (IMEI). Elle peut être
consultée lors de demande de service d'un abonné pour vérifier que le
terminal utilisé est autorisé à fonctionner sur le réseau. L'accès au réseau
peut être refusé parce que le terminal n'est pas homologué, parce qu'il
perturbe le réseau ou bien parce qu'il a fait l'objet d'une déclaration de vol.

• L'AuC (Authentification Center): C'est une base de données dédiée aux

opérateurs d'authentification des différents utilisateurs du réseau. Il
mémorise pour chaque abonné une clé secrète utilisée pour authentifier les
demandes de service et pour chiffrer les communications. L'AuC est en
général associée à chaque HLR. Lorsqu'un abonné passe une
communication, l'opérateur doit pouvoir s'assurer qu'il ne s'agit pas d'un
usurpateur : l'AuC remplit cette fonction de protection de communauté
(cryptage).
CARACTERISTIQUES DU GSM

• Commutation orientée circuit

• Roaming entre pays exploitant la norme GSM
• Transmission Numérique (cryptage des données)
• Bandes : 900 Mhz- 1800 Mhz
• Modulation de fréquence GMSK
• Multiplexage : TDMA/FDMA
• Débit utile de 9,6 Kbps
SERVICES GSM

• La voix
• les données (wap)
• SMS et MMS
• diffusion message cellulaire
• Les services supplémentaires (renvois d’appels,
présentation de numéros, etc…)
• Services à valeur ajoutée (météo, horoscope, service
de localisation)
RESEAUX UMTS (UNIVERSAL MOBILE
TRANSMISSION SYSTEM) : 3G

• La mise en œuvre du réseau UMTS nécessite l’installation d’une nouvelle

infrastructure radio l’UTRAN comprenant la Node-B et le RNC :

- la Node B : réception et de transmission radio pour une ou plusieurs cellules

du réseau d’accès de l’UMTS. (niveau 1 modèle OSI)

- Le RNC : Le rôle principal du RNC est de router les communications entre

le NodeB et le réseau cœur de l’UMTS. (niveau 2 et 3 du modèle OSI)
RESEAUX UMTS : 3G
RESEAUX UMTS : 3G
CARACTERISTIQUES RESEAUX UMTS : 3G

• Technique de multiplexage : W-CDMA

• Deux variantes de W-CDMA : TDD et FDD
• Méthode de génération de codes : OVSF (Orthogonal
Variable Spreading Factor Code)
• Largeur de bande : 5 Mhz
• possibilité de réutilisation des mêmes fréquences dans
les cellules adjacentes
• 3 bandes : 806-960 Mhz, 1710-1885 Mhz, 2500-2690
Mhz
• Débit : 144 Kbps en environnement rural et jusqu’à 2
Mbps en mobilité réduite
CARACTERISTIQUES RESEAUX UMTS : 3G

- Macro-Cellule : rayon de cellule compris en 2 et 35 Km

- Micro-Cellule : rayon inférieur à 500 m
SERVICES UMTS
RESEAUX LTE : 4G
RESEAUX LTE : 4G
CARACTERISTIQUE RADIO LTE
MODULATION OFDMA : RESEAU 4G
MODULATION OFDMA : RESEAU 4G
5G: 5ème génération
5G: 5ème génération
Voici comment cela fonctionne:
•Les équipements utilisateur (UE) tels que les smartphones 5G ou les appareils cellulaires 5G se connectent
via le nouveau réseau d'accès radio 5G au noyau 5G et aux réseaux de données (DN), comme Internet.
•La fonction de gestion d'accès et de mobilité (AMF) agit comme un point d'entrée unique pour la connexion
UE.
•Sur la base du service demandé par l'UE, l'AMF sélectionne la fonction de gestion de session (SMF)
respective pour gérer la session utilisateur.
•La fonction de plan utilisateur (UPF) transporte le trafic de données IP (plan utilisateur) entre l'équipement
utilisateur (UE) et les réseaux externes.
•La fonction de serveur d'authentification (AUSF) permet à l'AMF d'authentifier l'UE et d'accéder aux
services du cœur 5G.
•D'autres fonctions comme la fonction de gestion de session (SMF), la fonction de contrôle de politique
(PCF), la fonction d'application (AF) et la fonction de gestion unifiée des données (UDM) fournissent le
cadre de contrôle de politique, appliquant les décisions de politique et accédant aux informations
d'abonnement, pour gouverner le comportement du réseau.
Comme vous pouvez le voir, l'architecture du réseau 5G est plus complexe dans les coulisses,
mais cette complexité est nécessaire pour fournir un meilleur service pouvant être adapté au
large éventail de cas d'utilisation de la 5G.
5G: 5ème génération
5G: 5ème génération
