Reseaux Mobiles

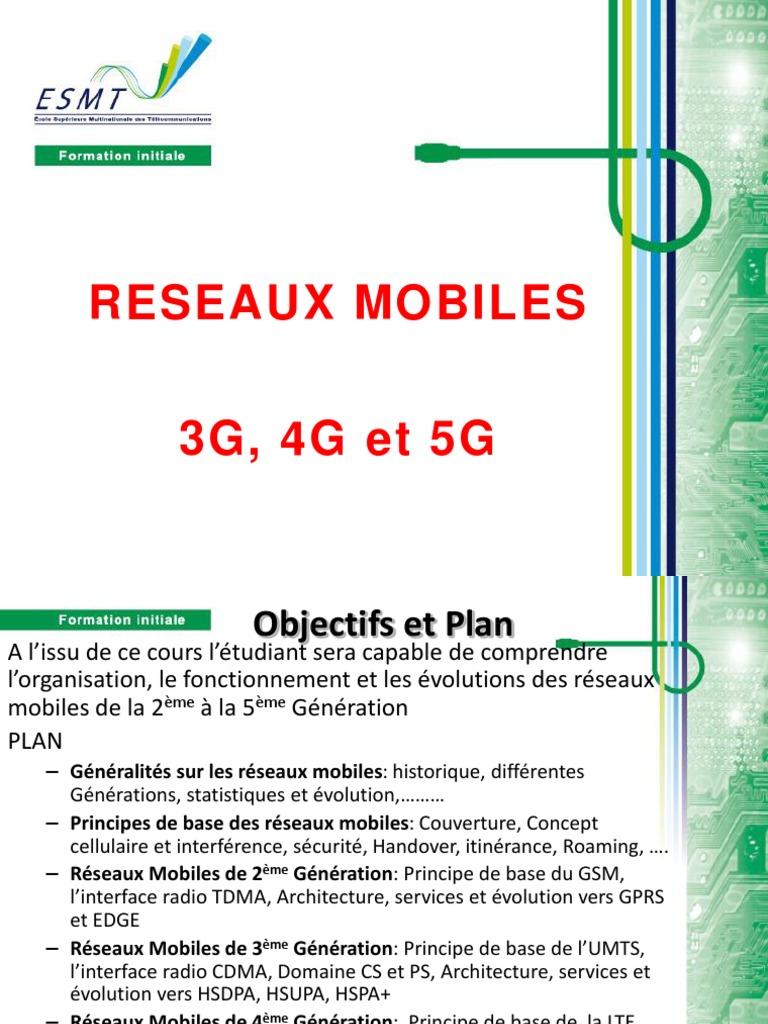

RESEAUX MOBILES
3G, 4G et 5G
Objectifs et Plan
A l’issu de ce cours l’étudiant sera capable de comprendre
l’organisation, le fonctionnement et les évolutions des réseaux
mobiles de la 2ème à la 5ème Génération
PLAN
– Généralités sur les réseaux mobiles: historique, différentes
Générations, statistiques et évolution,………
– Principes de base des réseaux mobiles: Couverture, Concept
cellulaire et interférence, sécurité, Handover, itinérance, Roaming, ….
– Réseaux Mobiles de 2ème Génération: Principe de base du GSM,
l’interface radio TDMA, Architecture, services et évolution vers GPRS
et EDGE
– Réseaux Mobiles de 3ème Génération: Principe de base de l’UMTS,
l’interface radio CDMA, Domaine CS et PS, Architecture, services et
évolution vers HSDPA, HSUPA, HSPA+
– Réseaux Mobiles de 4ème Génération: Principe de base de la LTE,
l’interface radio OFDMA, Architecture, services, Accès sécurisé au
réseau, gestion des flux de données et évolution LTE-A, LTE-Pro
– Réseaux Mobiles de 5ème Génération: Principe de base de la 5G,
l’interface radio OFDMA de la 5G, Architecture, services et évolution
Générations successives de réseaux Mobiles
Introduction: Générations successives de
réseaux Mobiles
Introduction: Générations successives de réseaux
Mobiles
Introduction: Générations successives de réseaux
Mobiles
Introduction: Générations successives de
réseaux Mobiles
1er Génération 2eme Génération 3eme Génération 4eme Génération 5eme Génération
1980s 1990s 2000s 2010s 2020s
(analogique) (numérique) (numérique) (numérique) (numérique)
GSM
UMTS
AMPS
WCDMA
TACS CDMA
IS95
CDMA LTE
5G
2000 LT-A
NMT TDMA
De l’Analogique au IS-136 Usages
Numérique De la voix vers la TD- Vers le Très haut multiples
Large Bande SCDMA Débit
Autres
PDC
Les réseaux mobiles en Afrique et dans
le monde
Les réseaux mobiles en Afrique et dans
le monde
Les réseaux mobiles en Afrique
et dans le monde
et dans le monde
et dans le monde
et dans le monde
Principes de base des
réseaux mobiles
Les principaux acteurs du mobile
Les principaux acteurs du mobile
RESEAUX MOBILES DE
2 ème GENERATION
CONCEPT CELLULAIRE
Authentification & chiffrement

Système cellulaire ?
LA MS ET LE RESEAU
constitution du réseau
User équipment
Access Network Core

Uu
Iu Network
le mobile Ue (User Equipment)
Multimode (UMTS/GSM/GPRS)
Multibande (850/900/1800/2XXX MHz)
+
Universal Subscriber Indentity Module
MS = ME +SIM
MS = ME +SIM
Identités du mobile
MS = ME +SIM
MS = ME +SIM
GESTION DE LA SECURITE
Authentification & chiffrement

«
PROCEDURE DE
HANDOVER
HANDOVER
HANDOVER
COUVERTURE
ET
INTERFERENCES
Mode de propagation
• Propagation en visibilité directe (ex FH)

• Propagation par trajets multiples
DEGRADATIONS SUBIES PAR L’ONDES RADIO
Exemple de Couverture Radio
Cellular technologies
(offices, business centers)

pico cells
micro cells international

macro cells
urban satellite
districts
Questions de fréquences : trouver la
« zone idéale » Couverture/Rayon de
la cellule
< 700 MHz
700 MHz
850 MHz
2100 MHz
5800 MHz
Le spectre en dessous de 1 GHz est essentiel à des services de large bande

mobile généralisés, de haute qualité et abordables
41
Effet de masque
Cells : frequency re-use
Suburbs
Rural
City centre
COUVERTURE CELLULAIRE
TRI Omni BI
Base Transceiver Station(BTS)
ANTENNES
SAUT DE Fréquence
Full Rate/Half Rate
• Principe du saut de fréquences

HISTORIQUE DE LA NORME GSM
• 1979: Attribution de la bande 900 MHz aux services mobiles terrestres par la CAMR
• 1982-1985: La CEPT crée le Groupe Spécial Mobile (GSM) chargé de définir un système
numérique de communication avec les mobiles pour l’horizon 1990. La préconise d’utiliser la
bande attribuée sous la forme:
890- 915 MHz sens montant
935 - 960 MHz sens descendant
• 1987 : Signatures d ’un protocole d ’accord MoU ( Memorandum of Understanding) par des
opérateurs de 12 pays européens et choix de la combinaison des technologies de
transmission TDMA et FDMA
• 1988-1990: Production des spécifications du GSM et développement des équipements
• 1991: Premières communications GSM sur l ’interface radio au salon Mondial des télécoms
de Genéve
• 1992: Premiers réseaux en Europe et premier ROAMING entre Telecom Finland et Vodafone
UK
• 1994: Plus de 100 signataires des Accord MoU et plus de 3 Million d ’abonnés. La norme
s ’étend à 1800 MHz (DCS 1800 en EUROPE)
• 1995: Spécifications du PCS 1900 MHz aux USA/Canada. 188 Membres du MoU de 69 pays
• 1997: GSM dans 110 pays, 240 opérateurs, plus de 70 millions d ’abonnés et 31% du marché
• 2002: Plus de 700 Millions d’abonnés à travers le monde
• ……………………………………..
• Aujourd’hui : Plus de 6 milliard d’utilisateurs à travers le monde
OBJECTIFS
◼ Pan-European Roaming (déplacement)
◼ Compatibilité avec la technologie moderne
tel que : ( RNIS / PSDN ): Accès à une gamme
cohérente de services mobiles dans toute
l’Europe
Standardisation des terminaux et infrastructures
◼ Haute qualité dans la transmission
◼ Haute capacité de traitement du trafic
◼ Haute sécurité et fiabilité
◼ Grande rentabilité financière
TECHNIQUES DE
MULTIPLEXAGE ET BANDE
DE FREQUENCE
METHODES D’ACCES AUX RESEAUX
• Dans les réseaux mobiles la transmission radio passe par l’interface
radio, que se partagent les utilisateurs d’une même cellule
• Plusieurs méthodes d’accès permettent aux mobiles d’accéder à la
ressource radio
• Ces méthodes ont la particularité de diviser la bande de fréquence,
généralement très limitée, en plusieurs canaux physiques assurant la
communication tout en respectant les contraintes permettant
d’éviter les interférences
• Les principales méthodes d’accès utilisées par mes réseaux mobiles
sont:
➢ FDMA (Frequency Division Multiple Access) 1G
➢ TDMA (Time Division Multiple Access) 2G
➢ CDMA (Code Division Multiple Access) 3G
➢ OFDMA (Orthogonal Frequency Division Multiple Access) 4G
les différentes techniques de multiplexage
TDMA
8 communications par
FDMA fréquence GSM
une seule
communication
par fréquence
R2000
Puissance
les différentes techniques de multiplexage
CDMA
une communication est égale à
un code
le nombre de communication
dépend du nombre de code
Puissance
OFDMA Le signal à
transmettre est
généralement répété sur
différentes fréquences
porteuses en QPSK ou QAM.
Pour augmenter la capacité de

transmission le système envoie les
données en parallèle, utilisant des
milliers de porteuses à l’intérieur
de la bande.
CAS DU GSM
• Le GSM utilise un multiplexage fréquentiel appelé FDD
(Frequency Division Duplex), qui permet de diviser la
bande de fréquences en deux parties:
– Une voie montante, du mobile vers la station de base

– Une voie descendante, de la station de base vers le mobile
• La technique TDMA partage ensuite les voies montantes

et descendantes en 8 slots par porteuses
Bandes de Fréquences
CAS DU GSM
BANDE DE FREQUENCES GSM, DCS
Transmission sur l’interface radio
TDMA (Time Division Multiple Access)
• TDMA ou AMRT (Accès Multiple à Répartition dans le Temps)
• Technique de multiplexage numérique à répartition dans le temps et en
fréquence
• Chaque porteuse est divisée en 8 intervalles de temps appelés slots
• Durée Tslot= 0.5769 ms
• Chaque slot est numéroté par un indice TN {0,..,7}
• Chaque slot accueil un signal radioélectrique appelé burst
• Chaque utilisateur utilise un slot pour transmettre un burst en direction du
réseau
• Sur chaque porteuse les slots sont regroupées par paquets de 8 que l’on
appel trame TDMA
• Durée TTDMA= 8* Tslot=4.6152 ms
TDMA
Combinaison duplexage-TDMA
f2
f1
• Canal physique pour une transmission duplex

ARCHITECTURE DES RESEAUX
GSM
ARCHITECTURE D ’UN RÉSEAU GSM
• LE RESEAU GSM EST COMPOSE D ’ENTITES FONCTIONNELLLES
REGROUPEES EN SOUS SYSTEMES
• LE SOUS-SYSTEME RADIO BSS (Base Station Sub-system)

– Assure les transmissions radioélectriques et gère les ressources radio
• LE SOUS-SYSTEME RESEAU NSS (Network Sub-System)
– comprend l ’ensembles des fonctions nécessaires à l’établissement des appels et à la
mobilité
• LE SOUS-SYSTEME EXPLOITATION ET MAINTENANCE OSS (Operation
and Support Sub-System)
– Permet à l ’exploitant d ’administrer le réseau
– OMC-S (Operation and Maintenance Center- Switching)
– OMC-R (Operation and Maintenance Center- Radio)
ARCHITECTURE RESEAU GSM
Architecture du système GSM
Architecture du système GSM
Timing Advance
slot2
p
slot1
Entrelacement
➢Les codes ont des capacités de correction de

paquets d’erreurs très inférieure à la capacité de
correction d’erreurs isolés
➢Pour éviter les paquets d’erreurs trop important, les
échantillons proches les uns des autres sont séparés
avant transmission
➢Le dé-entrelacement à la réception a pour effet de
répartir les erreurs pour mieux les corriger
TNT: Aspects techniques et services, 79

ESMT, avril 2015
Bit interleaver / Principes

ESMT, avril 2015
Bit interleaver / Principes

ESMT, avril 2015
ENTRELACEMENT
Architecture du réseau GSM et évolutions
BSS GSM domaine domaine

ou GERAN circuit commun
BTS
BSC TC
MSC/VLR
HLR AuC
BTS PCU GMSC
EIR
SGSN
GGSN
domaine data
Radio Access Network Core Network
l’Architecture du réseau UMTS et évolutions
Release 99 ou R3
domaine domaine
circuit commun
MSC/VLR
HLR AuC
GMSC
UTRAN UMTS EIR

SGSN
Node B
RNC
GGSN
RNC
Node B domaine data
BTS (Base Transceiver Station), ou
• Points d'accès stations de base
au réseau GSM des utilisateurs mobiles,
les BTS se matérialisent sous la forme d'antennes sur
les toits des immeubles en ville ou sur le bord des
routes.
• Elles ont en charge l'accès radio des mobiles dans leur
zone de couverture. Cela recouvre les opérations de
modulation, démodulation, codage correcteur d'erreur,
…….
• Elles diffusent de surcroît des informations générales
sur la cellule qui sont utiles aux mobiles et remontent
au BSC des mesures sur la qualité des transmissions
dans la cellule.
• ARCHITECTURE DU NSS
• Le sous-système réseau NSS regroupe toutes les fonctions de commutation et
de routage.
• Le GSM suppose préalablement à l'établissement d'une communication vers
un mobile, de déterminer le routage à effectuer en fonction de la localisation
du mobile.
• Le centre de commutation de services mobiles MSC (Mobile Services Switching
Center) assure les fonctions de commutation
• Les données de références propres à chaque abonné, sont enregistrées dans
une base de données répartie sur des enregistreurs de localisations nominaux
HLR (Home Location Register).
• Afin de minimiser les accès aux HLR ,le MSC utilise un enregistreur de
localisation temporaire VLR (Visitor Location Register) qui contient les données
de travail relatives aux abonnés présents (visiteurs) dans la zone d'influence du
MSC.
• Les fonctions de sécurité et de contrôle d'accès au réseau sont assurées par le
centre d'authentification AUC (Authentication, Center) et l'enregistreur des
identités des équipements EIR (Equipment Identity Register).
LES SERVICES DU GSM
Les téléservices
Les services supplémentaires
GPRS
General Packet Radio Service
INTRODUCTION (1)
• Le GSM (Global System for Mobile communications) est conçu
pour de la téléphonie mobile, donc pour des communications en
mode circuit à faible débit.
• Certains choix techniques du GSM sont faits en conséquence,
notamment en matière d'architecture réseau et de mise en
forme des ondes (modulation, codage, etc.). Ces choix se
révèlent toutefois contraignants pour les services de données
(transfert de fichier, vidéo, etc.)
• Pour pallier ces limitations, dans un premier temps, le GSM a
standardisé des règles pour réaliser du transfert de données en
utilisant les circuits de voix.
• Avec le HSCSD (High Speed Circuit Switched Data), on assiste à un
premier développement du standard vers des débits supérieurs,
mais toujours en mode circuit.
INTRODUCTION (2)
• Pour améliorer encore l'efficacité du transfert de données, une
évolution majeure du GSM est normalisée sous le nom de GPRS
(General Packet Radio Service).
• Fondée sur l'interface radio du GSM, mais développant un
partage de ressources dynamique adapté au trafic sporadique,
le GPRS introduit une architecture réseau en mode paquet.
• Enfin, EDGE (Enhanced Data for GSM Evolution) propose des
débits supérieurs par l'introduction d'une modulation plus
efficace, applicable à la fois au HSCSD et au GPRS.
• L'association du GPRS et d'EDGE est souvent considérée comme
un système 2,5 G, intermédiaire entre les systèmes 2 G (GSM,
etc.) et 3 G (UMTS, etc.).
Evolution de la Transmission de
Données par Voie Radio
2M
384k
115k -
Paquet+Circuit
171k
Paquet+Circuit
57.6k
9.6k
Paquet
Circuit
Circuit
GSM HSCSD GPRS EDGE WCDMA
2G 2.5 G 2.75 G 3G
ARCHITECTURE DE TRANSFERT DE DONNEES
EN GSM
ARCHITECTURE D’UN RESEAU
GPRS-GSM
ARCHITECTURE GSM: GPRS
COMMUTATION DE CIRCUITS
COMMUTATION DE PAQUETS
ALLOCATION DYNAMIQUE DE RESSOURCES
Qu’est ce que GPRS
applications
Sonatel Mobiles
Qu’est ce que GPRS
nouvelles applications
Sonatel Mobiles
Intégration EDGE
Sous système radio
TRE (TRX EDGE 8PSK)
BTS: Changement de TRX

Redimensionnement des Abis
BSC: Mise à jour SW
Sous système réseau
Mise à jour SW des SGSN et GGSN
 Intégration à faible coût (par comparaison à l’UMTS)

GPRS
• Evolution du GSM
• GPRS permet la Communication voix et le transfert de
données
• Commutation de paquets  commutation circuit (GSM)
• Débits théoriques jusqu’à 170kbits/s
• Connexion réseau IP, X25
• Mobilité (accès par voie radio)
• Facturation au volume de données transférées et non au
temps de connexion
Acheminement de données vers un abonné GPRS
BSC
TCP
IP GTP IP
UDP
Ad.SGSN En-tête IMSI, NSAPI

SGSN
décapsulation
Encapsulation GGSN
Réseau de données IP
Réseau fédérateur GPRS
nominal de l’abonné
Acheminement de données en GPRS
BSC
TCP
IP GTP IP
UDP
Ad.SGSN En-tête IMSI, NSAPI

SGSN
décapsulation
Encapsulation GGSN
Réseau de données IP
Réseau fédérateur GPRS
nominal de l’abonné
RESEAUX MOBILES 3G
constitution du réseau
User équipment
Access Network Core

Uu
Iu Network
le mobile Ue (User Equipment)
Multimode (UMTS/GSM/GPRS)
Multibande (850/900/1800/2XXX MHz)
+
Universal Subscriber Indentity Module
Radio Access Network Iu
UTRAN
Universal Terrestrial Radio Access Network
Core
SRAN
Satellite Radio Access Network Network
BRAN
Broadband Radio Access Network
l’interface radio UTRAN
(Universal Terrestrial Radio Access Network)

Duplexage
FDD/TDD
 Bandes de frequences
 Mode FDD
Mobile to BTS (UP-LINK): 1920 to 1980 MHz
BTS to Mobile (DOWN -LINK): 2110 to 2170 MHz
 Mode TDD
1885 to 1920 MHz
2010 to 2025 MHz
2 modes de fonctionnement
F DL
F UL/DL
F UL
mode FDD mode TDD
1900 1920 1980 2010 2025 2110 2170 Mhz

TDD FDD Réservé TDD FDD
F UL/DL F UL satellite F UL/DL F DL
Répartition des bandes de fréquences en France
1900 1920 1980 2010 2025 2110 2170 Mhz
TDD FDD Réservé TDD FDD
F UL/DL F UL satellite F UL/DL F DL
1900 1920 1980

TDD1 TDD2 TDD3 TDD4 FDD1 FDD2 FDD3 FDD4 FDD5 FDD6 FDD7 FDD8 FDD9 FDD10 FDD11 FDD12
Ph1 BYG OF ? SFR

Ph2 OF BYG ? SFR SFR ? BYG OF OF OF
l’UTRAN : mode FDD
Puissance Temps
Usager 2
UL DL
Usager 1
Fréquence
5 MHz 5 MHz
Écart duplex 190 MHz
12 canaux radio disponibles

l ’UTRAN : mode TDD
Temps
Puissance DL
UL
Usager 2
DL
DL
Usager 1
UL
0.67 ms
5 MHz
Fréquence
 en mode TDD la symétrie des débits n'est pas recherchée

 une trame dure 10 ms elle est composée de 15 intervalles de temps
 7 fréquences radio TDD disponibles
les modes FDD et TDD
critères de
le mode FDD le mode TDD
comparaison
multiplexage WCDMA TD-CDMA
durée 10 ms découpé en 15
trame durée 10 ms intervalles de temps
déploiement et adapté aux cellules de limité aux cellules de
couverture grande taille petites tailles
adapté aux services à
adapté aux services à
services supportés débits asymétriques et en
débits symétriques
mode paquet
synchronisation requise au
synchronisation aucune synchronisation
niveau de la trame
station de base n ’est requise
le CDMA large bande  WCDMA
Principes
AVANTAGES :
pas de plan de fréquence à réaliser
bonne résistance aux interférences (fading de Rayleigh)

meilleure sécurité, le signal global ressemble à du bruit
CDMA
Systéme étalement du spectre
• Les technologies traditionnelles tentent de réduire le signal
dans la bande passante minimale requise.
• Les systèmes à spectre étalé à séquence directe mélangent les
données d'entrée avec une séquence d'étalement rapide et
transmettent un signal à large bande
• La séquence d'étalement est régénérée indépendamment au
niveau du récepteur et mélangée avec le signal large bande
entrant pour récupérer les données d'origine
• Le désétalement donne un gain substantiel proportionnel à la
bande passante du signal d'étalement CDMA utilise une bande
passante plus grande pour augmenter la capacité
CDMA
Narrowband Wideband
Signal Signal
TRADITIONAL COMMUNICATIONS SYSTEM SPREAD-SPECTRUM SYSTEM
Spread Spectrum Slow Slow

Information Information
Slow Slow Sent Recovered
Information Information TX RX
Sent Recovered
TX RX
Fast Fast
Spreading Spreading
Sequence Sequence
CDMA Spreading and De-spreading
2/2006
CDMA
• Le CDMA utilise une porte exclusive ou (Xor Gates)
pour étaler les données utilisateur avec des codes
de données «connus».
• Les portes Xor utilisent les tables de vérité binaires

pour assurer la survie des données des utilisateurs
via la transmission RF.
• À l'extrémité de destination, les codes «connus»

sont utilisés pour dé-étaler le signal, rendant les
données de l'utilisateur d'origine.
Codes de l’UTRA
Code d’embrouillage
ou
scrambling code
Dans le sens montant: 1 code= 1 utilisateur
Dans le sens descendant: 1 code= 1 cellule

planification cellulaire
planification cellulaire en GSM planification cellulaire en UMTS
= =
allocation des fréquences allocation des codes de brouillage
(multiplexage de type TDMA) ou Scrambling Code
(Multiplexage de type WCDMA)
f5
f1 f1
F1 f2 code A code G
f1 f1
f7 code D code J
f1 f1
f4 f6 code B code H
f1 f1
f3 f5 code E code K
f1 f1
F1 f2 code C code I
f1 f1
f7 code F code L
f4 f6
512 codes de brouillage disponibles
f3
la cellule UMTS
 dans le sens descendant : 1 cellule = 1 code
fréquence 10 fréquence 10 fréquence 10
Code brouillage 2
Code brouillage 1
Ue3
cellule 2
Ue1 cellule 1
Ue2
Code brouillage 1
Code brouillage 2
 la norme UMTS prévoit 512 codes

les codes utilisés
 dans le sens montant : 1 mobile = 1 code
Code brouillage 1
Code brouillage 2
Ue1 Ue2
l’étalement du spectre
code de canalisation
ou
Spreading Code
l’étalement du spectre
code de canalisation ou Spreading Code
puissance puissance
S1 S1 x C1
12 KHz Fréquences
5 MHz Fréquences
signal porteur non étalé signal porteur étalé
dans les équipements radio sur l'interface radio
propriété des codes
pour "maximiser" l'accès multiple on utilise des

codes orthogonaux  pas d'interférences
1 1 -1 -1  Code 1 1 1
1 -1 1 -1  Code 2
1 -1 -1 +1 = 0 = C1 x C2
1 -1
à retenir :
 un code multiplié par lui-même = 1
 un code multiplié par un autre code différent = 0
l'arborescence des codes
les codes orthogonaux sont de type OVSF
Orthogonal Variable Spreading Factor
C40=1 1 1 1
C20=1 1
C10=1 C 4 1 = 1 1 -1 -1
C 4 2 = 1 -1 1 -1
C 2 1 = 1 -1
C 4 3 = 1 -1 -1 1
SF=1 SF=2 SF=4 SF=8 SF=256

principe de fonctionnement des codes
 le signal reçu S est la somme des signaux étalés
S1 x C1
12 KHz Fréq
S = S1 x C1 + S2 x C2
Fréq
S2 x C2 5 MHZ
Fréq
384 KHz
principe de fonctionnement des codes
 pour extraire S1, on multiplie le signal reçu S par C1
S1 x C1 x C1 + S2 x C2 x C1
S1 x 1 + S2 x 0
S1
S1
S = S1 x C1 + S2 x C2
5 MHZ 5 MHZ
 dans le sens descendant (station vers mobile)
Code de canalisation 3
Code brouillage 2
Code brouillage 1
Ue3
Ue1 cellule 2
cellule 1 Ue2
les codes utilisés
 Ue2 communique simultanément sur 2 cellules
Code brouillage 2
Code brouillage 1 Code de canalisation 3
Code brouillage 1
Ue3
Ue1 cellule 2
cellule 1 Ue2
Code brouillage 2
les codes utilisés
 dans le sens montant (mobile vers station)
Code brouillage 1 Code de canalisation 2
Code brouillage 2
Ue1 Ue2
utilisation dans utilisation dans
codes
le sens descendant le sens montant
codes de brouillage
différenciation des mobiles
ou identification de la cellule
dans un réseau
scrambling code
étalement du spectre étalement du spectre

code de canalisation
ou
- identification de chaque - séparation des canaux
channelization code
mobile sous une même d'un mobile : voix, data,
(également appelé code
cellule SMS
d'étalement ou
- séparation des canaux
spreading code)
d'un mobile
Le handover
Softer Handover :
entre 2 cellules d’un même Node-B
CN
Iu Iu
RNS Serving RNS
RNC Iur RNC
Iub Iub
Node-B Node-B Node-B Node-B

Cells Cells
combinaison
des liens radio
Soft Handover :
entre 2 cellules de 2 Nodes-B différents
CN
Iu Iu
RNS Serving RNS
RNC Iur RNC
Iub Iub

Cells Cells
sélection d’un lien

radio
Soft Handover : inter RNC
CN
Iu Iu
RNS Serving Drift RNS
RNC Iur RNC
Iub Iub

Cells
sélection d’un lien

radio
Hard Handover
Iub Serving
RNC
Node B
F1 Node B
Iur
F2
 2 porteuses UMTS # Drift
Node B
ou RNC
 Cellules UMTS  GSM Iub
l’Architecture
du
réseau UMTS et évolutions
Architecture du réseau UMTS et évolutions
BSS GSM domaine domaine

ou GERAN circuit commun
BTS
BSC TC
MSC/VLR
HLR AuC
BTS PCU GMSC
EIR
SGSN
GGSN
domaine data
l’Architecture du réseau UMTS et évolutions
Release 99 ou R3
domaine domaine
circuit commun
MSC/VLR
HLR AuC
GMSC
UTRAN UMTS EIR

SGSN
Node B
RNC
GGSN
RNC
Node B domaine data
domaine domaine
circuit commun
MSC/VLR
HLR AuC
GMSC
UTRAN UMTS EIR

SGSN
Node B
RNC
GGSN
RNC
Node B domaine data
Release 99 ou R3
UTRAN
Node B (Nœud B)
Assure l'interface entre le réseau
terrestre et les stations mobiles
RNC (Radio Network Controller)

Contrôle les Node B et assure la fonction de commutateur
entre les ressources terrestres et radio, gère les ressources
radio et les handover
UMTS
Release 4
UMTS Release 4
 Architecture Server/Gateway : NGN (New Generation
Network)
 Utiliser le backbone IP du domaine PS pour le
transport de la voix
 Dissocie les plans de contrôle et de transport, leur
permettant d ’évoluer séparément
 solution d’optimisation de la transmission dans

l’UTRAN
 IP et gestion de la QoS dans le réseau cœur
 Introduction de services comme la géo-localisation

UMTS Release 4
domaine domaine
circuit commun
MSC/VLR HLR AuC

GMSC
Média
UTRAN Gateway EIR
Node B SGSN
RNC
GGSN
RNC
Node B domaine data
RAN Core Network
le CN Core Network Release 4
EIR SCP HLR/AuC
MSC-Server GMSC-Server
SGSN-Server GGSN-Server
Control Plane
ISDN/
N-B PSTN
GH 3 3 7
RNC Media Media
GatewayCommon Transport BackboneGateway
NO
1
4
*
2
5
0
3
6
#
N-B Internet/
(STM, ATM, IP) Intranets
UTRAN
Transport Plane
User data
Control Signalling
UMTS
Release 5
Release 5
 introduction du domaine IP Multimédia (IMS)
 IPv6 / QoS bout en bout pour le domaine paquet
 High Speed Downlink Packet Access
 Transport IP dans l’UTRAN

HSDPA (High Speed Downlink Packet Access)
 Protocole de téléphonie mobile appelé 3,5 G ou
encore 3 G+
 Offre des performances trois fois supérieures à la
3G sur le lien descendant (du réseau vers le terminal)
 HSDPA met en oeuvre la modulation QPSK puis 16
QAM
 Cohabite avec la 3G, permet une introduction
graduelle donc économique
 Débit théorique allant jusqu’à 14,4 Mbit/s sur la
liaison descendante.
 Equipements UMTS sont compatibles HSDPA par
une simple mise à jour logicielle
HSDPA: Mécanismes
Le HSDPA est doté, en plus de l'introduction du nouveau
canal partage dit HS-DSCH (High Speed Downlink Shared
Channel), d'un ensemble de propriétés dont leur
combinaison permet d'augmenter la capacité du réseau ,
Trois techniques fondamentales dépendant de l'état de canal
radio que l'on résume par les points suivants :
➢ La technique de modulation et de codage adaptatifs AMC;
➢ La méthode de retransmission hybride rapide appelée

HARQ;
➢ Les algorithmes d'ordonnancement rapide de paquets.

HSDPA: AMC
AMC – Adaptive Modulation and Coding
❖Adaptation rapide et optimisée aux conditions actuelles

du canal radio grâce au CQI (Cell Quality Indication).
❖Modulation QPSK ou 16-QAM en fonction de la qualité

du canal radio (proximité avec la nodeB, fading etc.).
❖ La modulation16-QAM est une nouvelle modulation

proposée dans la Release 5.
ACM | Adaptive Coding and Modulation
HSDPA: AMC
Principe: L’AMC désigne l’adaptation dynamique du schéma de
codage (et donc du débit) en fonction des conditions radio. Le mobile
remonte le CQI (qualité du signal reçu) au Node B qui réajuste le
schéma de codage toutes les 2ms:
❖Choix d’un codage plus ou moins protecteur avec plus

ou moins de redondance
❖Choix d’une modulation QPSK (2 bits par symbole)
❖Choix d’une modulation 16 QAM (4 bits par symbole, ce

qui permet de doubler le débit)
AMC – Adaptive Modulation and
Coding
AMC – Adaptive Modulation and
Coding
HSDPA: HARQ
❖ Le HARQ (Hybrid Automatic Repeat reQuest) est un
mécanisme qui permet la transmission fiable de
données, grâce à la redondance et la retransmission,
sur un canal de communication qui peut engendrer des
erreurs de transmission.
❖ Le HARQ combine les principes de la retransmission,
Automatic Repeat Request (ARQ), et de la correction
d’erreurs, Forward Error Correction (FEC).
❖ Le HARQ utilise deux algorithmes de base :

• Chase Combining : le même bloc de données
est envoyé à chaque retransmission
• Incremental Redundancy : seulement
l’information de redondance est envoyée à
chaque retransmission
HSDPA: HARQ
Fonctionnement:
❖ Les données sont encodées au moyen d’un code de
FEC, qui ajoute également des bits redondants aux
données originales et qui permet de corriger un
certain nombre d’erreurs sans retransmission.
❖ Mais si le nombre d’erreurs est trop élevé pour être

corrigé par le FEC, le récepteur demande la
retransmission à l’émetteur.
❖ FEC: réduit la fréquence de retransmission en

corrigeant les erreurs les plus fréquentes
FEC
But du codage de canal :

Corriger au mieux les erreurs en sortie du système de réception par ajout de
redondance à l’information d’origine dans l’émetteur.
❑Rendement du code : r = k / n
❑L’info de redondance permet de détecter et corriger les erreurs de
transmission au moment du décodage
HSDPA: HARQ
Détection des erreurs à la réception

• Couche MAC (Media Access Control)
• Codes détecteurs d’erreur (CRC: Cyclic
Redundancy Check)
Acquittement de type « Send and
Wait ARQ»
• ARQ: Automatic Repeat reQuest
• Si donnée OK: retour d’un acquittement
(ACK)
• Si donnée corrompue: émission d’un
NonACK
• Si donnée perdue: pas d’ACK (info
implicite)
Si problème de transmission
• Réémission
HSDPA: Nouveaux canaux
HSDPA: Nouveaux canaux
❖HS-DSCH (High Speed Downlink Shared CHannel):
Canal de transport de données que tous les terminaux HSDPA connectés à la
node B vont utiliser.
➢ HS-SCCH (High Speed Shared Control CHannel):

transporte la signalisation associée au canal HS-DSCH (identité de l’UE
permettant de l’identifier sur le canal HS-DSCH, Infos liées au HARQ)
➢ HS-PDSCH (High Speed Physical Downlink Shared CHannel):

Canal physique partagé sur la voie descendante.
Correspond à 15 codes HS-PDSCH potentiels pour un user = débit 14,4Mbit/s
Voie montante
➢ HS-DPCCH (High Speed Dedicated Physical Control CHannel) :

donne les informations suivantes :CQI (Cell Quality Indication), HARQ
ACK/NACK information
UMTS
Release 6
UMTS Release 6 HSUPA
HSUPA (High Speed Uplink Packet Access)
 le HSUPA ou Enhanced UpLink (EUL) est considéré comme
le l’évolution du HSDPA, c'est dans la spécification UMTS
Release 6
 offre des performances trois fois supérieures à la 3G sur le

lien montant (du terminal vers le réseau)
Débit montant (Uplink) 5,8 Mbit/s théorique, en descendant

(Downlink) 14 Mbit/s
L'intérêt d’HSUPA est d'offrir la possibilité d'émettre

facilement des contenus volumineux (photos, audio, vidéo)
vers d'autres mobiles mais également vers les plates-formes
de partage sur Internet
UMTS Release 6 HSUPA
❖ un établissement rapide du lien radio sur la voie montante
❖ Le trafic emprunte un canal de transport dédié sur la voie montante,

E-DCH (Enhanched DCH)
❖ un support possible de la macrodiversité (soft handover) ;
❖ La modulation (QPSK) inchangée
❖ La transmission multi-code
❖ Le TTI (Time Transmission Interval): l'intervalle entre la transmission des

blocks de données passe à moins de10 ms,
❖ Le HARQ (Hybrid Automatic Repeat-reQuest) introduit sur la voie

montante pour effectuer une retransmission robuste lors d'erreurs de
transmission
Les Canaux de HSUPA
Les Canaux de HSUPA
❑Sens montant
• E-DPDCH: Enhanced Dedicated Physical Data Channel transporte les PDU
de types MAC-e en provenance des différents terminaux mobile.
• E-DPCCH: Enhanced Dedicated Physical Control Channel: convoie les
données de contrôle générées au niveau de la couche physique (numéro de
séquence de retransmission RSN, et d’un indicateur de satisfaction appelé le «
happy bit »
❑Sens descendant:
• E-HICH: Enhanced HARQ Acknowledgement Indicator Channel: est utilisé
par le mécanisme HARQ situé dans le Node B aﬁn d’envoyer aux terminaux
mobiles des acquittements positifs (ACK) ou négatifs (NACK) des blocs reçus
• E-AGCH : Enhanced Absolute Grant Channel: Une attribution de ressources
peut être absolue et correspond à une limitation de la quantité de ressource
montante attribuée au terminal mobile.
• E-RGCH: Enhanced Relative Grant Channel: Une attribution de ressources
peut être relative et constitue un faible ajustement de la quantité de ressource
montante allouée au terminal mobile.
UMTS
Release 7
❖HSPA+ (High Speed Packet Access plus), aussi
appelé 3,75G , H+, 3G++ ou 3G Dual carrier)
❖HSPA+ introduit deux nouvelles techniques :
❖La modulation (64QAM) HSPA+ à ajouté de
nouvelles fonctions au HSPA d'ordre supérieur de
modulation 64QAM (DL) et 16QAM (UL)
❖L’utilisation d’antennes MIMO (entrées multiples,
sorties multiples) est une technique utilisée dans les
réseaux sans fil et les réseaux mobiles permettant
des transferts de données à plus longue portée et à
plus grande vitesse
❖HSPA+ : débit descendant peut atteindre
théoriquement 28 Mbps.
HSPA+: les Modulations
UPLINK
❖ Les techniques de modulations sont le QPSK et le 16 QAM
HSPA+: les Modulations
• 64-QAM = modulation d’amplitude en quadrature
à 64 états.
• La QAM combine modulation d’amplitude et
modulation de phase.
• L’utilisation de 64 QAM est optionnelle ( cas où
bonne qualité radio)
16QAM 64QAM
Codage 4 bits Codage 6 bits
Débit 11 Mbps Débit 28 Mbps
Nécessite un très bon signal hertzien
TECHNIQUE MIMO
❖ MIMO (Multiple-Input Multiple-Output) est une technique de
multiplexage utilisée dans les réseaux sans fil et les
réseaux mobiles permettant des transferts de données à
plus longue portée et à plus grande vitesse par rapport à
des antennes utilisant la technique SISO (Single-Input
Single-Output).
❖ les systèmes multi antennes en émission et en réception
MIMO ajoutent une troisième dimension, le domaine spatial,
Les champs des antennes suivront les mobiles,
individuellement
❖ MIMO 2x2 : 2 antennes d’entrées et 2 antennes de sorties
SISO/SIMO/MIMO
• SISO : Single Input Single Output
• MISO : Single Input Multiple Output
•MIMO : Multiple Input Multiple Output
8
MIMO
❖ Les technologies MIMO utilisent des réseaux

d’antennes à l’émission et à la réception afin
d’améliorer la qualité du rapport signal sur bruit et
donc le débit de transmission.
❖ Cela permet ensuite de pouvoir diminuer le niveau

d’émission des signaux radio afin de réduire la
pollution électromagnétique environnante
MIMO:
❑ catégories de MIMO :
• La diversité spatiale
❖ On transmet simultanément un même message sur

différentes antennes à l’émission. Les signaux reçus
sur chacune des antennes de réception sont ensuite
remis en phase et sommé de façon cohérente.
❖ Cela permet d’augmenter le ratio S/B (grâce au gain
de diversité) de la transmission .
❖ L’utilisation de 2 antennes espacées permet de
limiter les affaiblissements dus aux trajets multiples.
MIMO
Le Multiplexage spatial
❖ Chaque message est découpé en sous-message.

On transmet simultanément les sous-messages
différents sur chacune des antennes d’émission.
❖ Les signaux reçus sur les antennes de réception
sont réassemblés pour reformer le message entier
d’origine.
6
MIMO
Le MIMO –Beamforming :
❖ On utilise le réseau d'antenne MIMO pour orienter et

contrôler le faisceau d'onde radio (amplitude et phase du
faisceau).
❖ On peut ainsi créer des lobes constructifs / destructifs et

optimiser une transmission entre l'émetteur et la cible.
7
Réseau GSM Réseau UMTS la mobilité Terminaux IP APN VPN Kit connexion OMEX WIFI Offres
Objectifs Performances HSDPA HSUPA HSOPA Architecture
HSOPA
 OFDM (Orthogonal Frequency Division Modulation)
 technique de modulation consistant à répartir le signal sur
un grand nombre de porteuses conduisant à obtenir des
trajets multiples
 MIMO (Multiple Input Multiple Output)

 les systèmes actuels comportent une antenne émission et une
antenne réception
 ils tirent bénéfice de la diversité temporelle et/ou fréquentielle
 les systèmes multi antennes en émission et en réception MIMO

ajoutent une troisième dimension, le domaine spatial,
le champs des antennes suivront les mobiles, individuellement
RESEAUX MOBILES 4G
LTE
LTE
LTE
LTE
LTE
LTE
Mode de duplexage : fréquence et temps
Fréquence FDD
Bande de garde
Liaison montante F1
Écart central ou Gap Duplex
Liaison descendante F2
Bande de garde
Durée
Fréquence
Liaison Liaison
montante descendante
F1
TDD
Liaison Liaison
montante descendante
F2
217 Durée
DUPLEXAGE FDD
F DL
F UL
Mode FDD
790 791 821 832 862 MHz

FDD GAP Duplex FDD
1MHz F DL 11 MHz F UL
DUPLEXAGE: mode FDD
Puissance Temps
Usager 2
UL DL
Usager 1
Fréquence
5 MHz 5 MHz
GAP 11 MHz
6 canaux radio disponibles

DUPLEXAGE : Mode TDD
F UL/DL
Mode TDD
790 797 862 Mh
Bande de
garde 13 blocs de 5 MHz
7 MHz 65 MHz
DUPLEXAGE: Mode TDD
Temps
Puissance DL
UL
Usager 2
DL
DL
Usager 1
UL
0.67 ms
5 MHz
Fréquence
 en mode TDD la symétrie des débits n'est pas recherchée

 une trame dure 10 ms elle est composée de 15 intervalles de
temps
 13 (blocs) fréquences radio TDD de 5 MHz disponibles pour DD1
1 PLAN DE CANALISATION DU DIVIDENDE
NUMERIQUE 1 (790-862MHz)
CANAUX RADIOÉLECTRIQUES POUR LA TÉLÉPHONIE MOBILE DANS LA BANDE 800 MHZ
791 – 862 MHz (71 MHz) Écart duplex = 41 MHz
Émetteur de la Station Mobile (MS Tx) Émetteur de la Station de Base (BS Tx) Canaux
Largeur de
N° Sous-Bandes Fréquences Centrales (MHz) Sous-Bandes Fréquences Centrales bande (MHz)
Du canal (MHz) (MHz) (MHz)
5
1 832-837 834.5 791-796 793.5
5
2 837-842 839.5 796-801 798.5
5
3 842-847 844.5 801-806 803.5
5
4 847-852 849.5 806-811 808.5
5
5 852-857 854.5 811-816 813.5
222
5
6 857-862 859.5 816-821 818.5
DIVIDENDE NUMERIQUE 1 (790-862MHz) Plan de
canalisation de fréquence : Diagramme
1 PLAN DE CANALISATION DU DIVIDENDE NUMERIQUE 1

(790-862MHz)
Figure 1 Plan de canalisation du DD1 basé sur le FDD
223
Figure 2 Plan de canalisation du DD1 basé sur TDD
LTE
LTE
ARCHITECTURE DES RESEAUX
MOBILES 4G
Architecture de la LTE
Réseau d’accès
Les stations de base sont reliées à un réseau IP, déployé par l’opérateur mobile
Ce réseau est interconnecté au réseau Internet (aux réseaux IP des autres opérateurs)
Réseau d’accès 4G
En technologie 4G, une station de base s’appelle

un eNB ou eNodeB
• e pour « evolved » (évolution par rapport à la 3G)
• Node pour noeud car la station de base est
insérée dans un réseau
• B pour Base station
La passerelle d’accès ou PGW
Les paquets de données doivent être routés vers une «

porte d’entrée/sortie » unique : PGW, Packet GateWay
Les passerelles régionales ou SGW
Passerelles qui servent une zone géographique :

SGW, Serving Gateway
Equipements de contrôle dans le réseau coeur (HSS, MME)
Le HSS, base de données des abonnés
La mobilité, la sporadicité des activités du terminal conduit à l’envoi (ou la réception)

fréquent de signalisation par terminal
Equipements de contrôle dans le réseau coeur (HSS, MME)
Le contrôleur de mobilité MME, Mobility Management Entity
Transfert du profil, des données de sécurité, du HSS vers le MME

Les échanges de signalisation se font entre le terminal et le MME
LA SECURITE en 4G
Les principaux mécanismes de sécurité
dans les réseaux mobiles sont basés sur:
• Utilisation frauduleuse du réseau →
Authentification
• Ecoute des échanges → Chiffrement
• Modification des messages → Intégrité
• Suivi/localisation d’un terminal →Identité
temporaire
Rappel l’authentification réseaux 2G
Rappel le chiffrement en réseaux 2G
L’authentification en 4G
L’authentification du Mobile par le réseau
L’authentification du réseau par le terminal
Chiffrement des données
«
Chiffrement des données
Intégrité: Protection contre les modifications
Est-ce que je peux être sûr que le message que je viens de
recevoir n'a pas été modifié par un équipement intermédiaire ?
Intégrité: Protection contre les modifications
Est-ce que je peux être sûr que le message que je viens de recevoir n'a pas été modifié
par un équipement intermédiaire ?
Intégrité et chiffrement
Identité Temporaire
Identité Temporaire
Transmission multi porteuses
Transmission de type OFDM

• OFDM: Orthogonal Frequency Division Multiplexing
• Assimilable à plusieurs transmissions en parallèle
sur des porteuses différentes
=> «sous-porteuses » espacées de 15kHz
• Format large bande (1,4 à 20MHz)
Avantages
• Simplicité d’implémentation (transformée de
Fourier rapide: FFT)
• Indépendance de chaque sous porteuse
• Meilleure résistance aux trajets multiples
Compromis débit / conditions de propagation

• Mauvaises conditions => modulation robuste mais bas
débit
• Bonnes conditions => modulation rapide
Modulation adaptative
• Plusieurs modulations
• Taux de codage variable
• Compromis débit / qualité de transmission
Modulation à large bande (OFDM)
• Multi-porteuses
• Adapté aux multi-trajets
Notion de bloc de ressources et de sous-trame
La ressource radio peut être partagée entre
• Plusieurs utilisateurs
• Plusieurs usages (signalisation / données)
• Uplink / Downlink
L’allocation de ces ressources doit être
dynamique
Bandes de fréquences LTE

• Différentes fréquences centrales
(ex.: 700MHz, 1.8GHz, 2.6GHz…)
• Différentes largeurs (de 1.4 à 20 MHz)
LTE découpe la ressource
• En fréquence
• Et dans le temps
Notion de bloc de ressources et de sous-trame
Élément de ressource / Bloc de ressource
Resource Element (RE)
• Ressource élémentaire
• Une sous porteuse (15 kHz)
• Un symbole
Resource Block (RB)
• 12 sous porteuses (180 kHz)
• 0,5ms, soit 7 symboles
Élément de ressource / Bloc de ressource / Sous trame
Sous trame
• Une paire de RB
• Durée = 1ms
• Unité de base pour l’allocation
Élément de ressource / Bloc de ressource / Sous trame
Éléments de ressources réservés
• Certains RE sont réservés

• synchronisation,
• symboles de références (estimation du canal)
• fonctions de contrôle (allocations, acquittements…)
• Un ensemble de ressources réservées forme un « canal physique »
Bloc de transport
• Bloc de transport
• Bloc de données à transmettre en une sous trame
• Sur 1 ou plusieurs blocs de ressources
• L’eNB évalue l’offre et la demande
• À chaque sous trame (1 ms)
• Alloue un volume de donnée pour chaque terminal
• La taille des blocs est variable
• Conditions de propagation (modulation, codage)
• Offre et demande des autres utilisateurs (nombre
de RB alloués)
Un symbole OFDM est
une combinaison
linéaire des signaux
instantanés sur
chacune des sous-
porteuses dans le canal
Un préfixe cyclique CP est utilisé dans les transmissions

Au sein du signal OFDM, il est OFDMA, afin de conserver l’orthogonalité et les propriétés
possible de choisir entre 3 types sinusoïdales du signal sur les canaux à trajets multiples. Ce
de modulation: préfixe cyclique est ajouté au début des symboles émis, il sert
•QPSK (=4QAM)- 2bits/symbole aussi d'intervalle de garde, c'est-à-dire un temps entre deux
•16QAM- 4 bits/symbole
symboles, pendant lequel il n'y a aucune transmission de données
•64 QAM-6 bits/symbole
utiles ; cela permet d'éviter (ou de limiter) les interférences inter-
symboles
• Taille des blocs de transport (en bits)
Bloc de transport
• • Taille <-> débit
• • Débit Max:75 Mb/s
• • Débit min: 16 kb/s
• • 2 à 9422 octets
• • Tailles identiques pour différents MCS
Chaine de transmission
Résumé
• Partage de la ressource
– Dans le temps et en fréquence
– RE: 1 symbole
– RB: 7x12 = 84 RE
– Sous trame: paire de RB => dure 1ms
• Allocation
– À chaque sous trame (1ms)
– Blocs de transport de taille variable
– Principes similaires en uplink et downlink
Principe de l'allocation paquet
• Comment attribue-t-on dynamiquement

les ressources en fonction des besoins des
UE?
Principes généraux de l’allocation
• Ressources allouées s’il y a un besoin

• • Assuré sur l’eNB par l’ordonnanceur (scheduler)
• • Arbitrage si demande > capacité
• • Algorithmes non spécifiés par la norme
• Voie descendante (DL: downlink)
• • Allocation dès que besoin de transmission
• Voie montante (UL: uplink)
• • Demande du mobile sur un canal dédié
• • Allocation d’une ressource
• • Transmission
• L’eNB publie des tables d’allocation pour le DL et le
UL
Adressage des mobiles sur la voie
radio / RNTI
• Besoin d’adressage
• Identification des terminaux destinataires
• Adresse courte car fréquemment utilisée
• RNTI: Radio Network Temporary Identifier
• Permet d’identifier chaque mobile au sein d’une cellule
donnée
• Alloué par l’eNB dés qu’un nouveau terminal arrive
• Unicité limitée à la cellule
• Taille de 16 bits
• Codage entre 0x3D et 0xFFF3 (61 à 65523)
• Valeurs réservées pour broadcast, paging, accès aléatoire…
Allocation sur voie DL
• Allocation des ressources par l’eNB
• • Pas forcément adjacentes
• Identification courte des UE
• • RNTI: Radio Network Temporary Identfier
• • Le RNTI ne fait pas partie du bloc de transport
• Transmission de la table d’allocation
• • Indique le destinataire de chaque RB de la
sous trame
• • Transmis au début de la sous trame (1 à 3 RE)
• • DCI : Downlink Control Information
• • Compromis: volume de signalisation /
flexibilité
• Décodage par les UE
• • L’UE ne décode que ce qui le concerne
• • => économie d’énergie (veille)
Allocation en voie montante
• Principe identique mais…
• L’UE doit d’abord faire une demande
• • Problème de l’oeuf et de la poule
• L’eNB alloue une ressource
• • Publication via la table d’allocation
• Temps de réaction du terminal
• • Allocation 4 sous-trames à l’avance
(4ms)
• Allocation de RB contigus
• • Car FC-TDMA en UL (simplicité du
terminal)
Canal de données / canal de
contrôle
RESEAUX 5G
Rappel sur les différentes Générations des
réseaux mobiles
Comparaiso
n services
4G et 5G
Types de services et Performances
requises
requises
Variété des
• Services
• Contraintes
• Environnements
Identification de plusieurs
indicateurs clés de performance
(KPI, Key Performance
Indicators)
Introduction
Types de services et Performances requises
• Aujourd’hui tous les services n’ont pas les mêmes
contraintes en terme de performance
– Transfert de fichier : débit perçu par l’utilisateur
– Processus industriels : latence
– Communications véhiculaires : fiabilité
– Objets connectés massivement déployés : densité de
connexion
• Un service donné peut combiner plusieurs contraintes
• Un système universel peut-il répondre à ce besoin ?
Types de services et Performances requises
Variété des
• Services
• Contraintes
• Environnements
Identification de plusieurs indicateurs clés de

performance
(KPI, Key Performance Indicators)
Partage du marché entre différentes
Générations en 2025
Comparaiso
n services
4G et 5G
requises
8 KPIs (défini en 2015 par l’ITU-R
dans le document M.2083-0)
• Service vu par l’utilisateur final
• Nombre de terminaux
• Performances pour l’opérateur
• Développement durable
requises
Objectifs 5G
• Performances élevées
Chimère
• UN système UNIVERSEL
➢ Système multi-
facette
(polymorphe)
➢ Rendu possible par
la virtualisation des
réseaux
eMBB
Très haut débit
mobile
• eMBB, enhanced
Mobile
BroadBand
• Spécifié dans la
release 15 (2018)
mMTC
Communications
massives entre machines
mMTC, Massive Machine
Type Communication
• Spécifié dans la release 16 (2020)
Déjà possible en 4G
• LTE-M
• NB-IoT
URLLC
Système ultra-fiable à
basse latence
• URLLC, Ultra
Reliable Low Latency
Communication
• Spécifié dans la
Release 16 (2020)
Limites des Réseaux 4G
• Conçus à l’origine pour fournir
exclusivement une connectivité IP à
un terminal ou UE (User
Equipement)
• Permettent une multitude de
services : web, transfert de fichiers,
vidéo, téléphonie (VoLTE, Voice over
LTE)
• Vus maintenant comme une
limitation : pas besoin d’une pile IP
dans un objet connecté, pas adapté
pour les réseaux industriels
• Les services simples et populaires
de la 2G ont été (un peu) oubliés
► SMS
Connectivité de données fournie par la 5G
Connectivité IP en 5G
• Les réseaux 5G peuvent
fournir une connectivité
IP
• Connectivité => adresse IP
• IPv4, IPv6, IPv4v6
Connectivité Ethernet en 5G (Rel 16)
Ethernet
• Technologie de transport de données dominante
► Pour les réseaux locaux (LAN, Local Area Networks)
► Pour les réseaux à moyennes et longues distances (backbone)
• Egalement utilisé pour les réseaux industriels
Connectivité => adresse MAC
Connectivité non structurée 5G
Tout type de connectivité est
envisagé en 5G Connectivité non
structurée (Unstructured
connectivity)
Concept de session PDU
Réseau de données ou DN, Data
Network : tout type de réseau
• Exemples: réseau IP network,
Ethernet, LonWorks, etc.
Structuration des échanges dans
un réseau de données en blocs
d’octets (ou de bits)
• Exemples: paquet IP, trame
Ethernet
• PDU, Protocol Data Unit = tout
type de bloc structuré de
données
Concept de session PDU
Service de connectivité PDU (PDU
connectivity service)
• Un service qui permet à un UE
d’être membre d’un réseau de
données par l’intermédiaire
d’un réseau 5G
Session PDU : association entre un
UE et un réseau de données
• UE identifié par une adresse dans
le système d’adressage du réseau
de données
• Possibilité d’échanger des
données en transférant des PDU
Service de messages courts en 5G
SMS, Short Message Service

• Jusqu’à 153 caractères de base (7
bits) sans concaténation
• Jusqu’à 39 015 caractères de base
(255*153) avec concaténation
Réseaux 5G
• Peut transporter des SMS dans des
messages de signalisation
• Même format et protocoles de
SMS que pour la 2G, 3G, 4G
Services multimédias IMS en 5G
IMS, IP Multimedia System
• Infrastructure basée sur IP pour
fournir un large éventail de services
conversationnels
• Téléphonie, Vidéo, Vidéo Conférence,
Messagerie
• IMS utilise le protocole SIP (Session
Initiation Protocol)
Réseau 5G
• Vu comme un réseau d’accès
– (IP-CAN, IP-ConnectivityAccess
Network)
• Services d’urgence
Services de notification
Souhait des opérateurs mobiles de ne

pas être cantonnés à du transport
d’octets
Services de notification : ouvert à des
tiers
Services de géo-localisation
Service basé sur la localisation : service
fourni par l’opérateur télécom ou un tiers
qui utilise l’information de localisation du
terminal
• Suite à sollicitation (pull) ou par
notification (push)
Localisation
• à des fins commerciales
► Répertoire des restaurants
environnants accompagné d’un
guidage pour atteindre le
restaurant choisi
• en situation d’urgence
• pour permettre une interception légale
Exposition de fonctions à des tiers
Service de suivi (Monitoring)
➢ Joignabilité de l’UE
➢ Localisation
➢ Etat de l’itinérance (roaming)
➢ Nombre d’UEs présents dans une zone
Services: Conclusion
Un réseau 5G n’est pas seulement un réseau IP mobile
➢ Peut transporter n’importe quel type de bloc de données (IP, Ethernet,
autres)
➢ Fournit un service SMS et IMS (communications multimédias)
➢ Peut fournir des services à des prestataires tiers
► Service basé sur la localisation
► Notification
• Pour les services de connectivité
➢ Concept de session PDU (PDU session)
➢ Session PDU typique : fourniture à l’UE d’une adresse IP et d’un accès à
l’internet
Terminal dans un réseau 5G
• Terminal = UE, User equipement: Mêmes définitions qu’en 3G, 4G
• USIM, Universal Subscriber Identity Module
►Entité fonctionnelle
►Identité de l’abonné
►Fonctions de sécurité
►Données d’abonnement
• UICC, Universal Integrated Circuit Card
►Support physique (s’il existe) de l’USIM
• Unique identifiant de l’abonné
• SUPI, Subscription Permanent IDentifier
• Le SUPI peut être l’IMSI, International Mobile Subscriber Identity
• Le SUPI peut être spécifique au réseau de données dans le cas de réseaux
privés
Architecture 5G non-autonome
Non standalone architecture
• Dans un premier temps,

une nouvelle interface
radio :NR, New Radio
• Station de base
en-gNB : interface NR sur
un réseau Coeur 4G
L’interface NR est une
évolution de l’interface
radio 4G
Architecture 5G autonome
Standalone architecture
Réseau coeur 5G
5GC, 5G Core network
Réseau d’accès
NG-RAN, New-Generation Radio
Access Network
• gNB, 100% 5G (interface NR et
connexion coeur 5G)
• ng-eNB, new-generation eNB,
radio 4G sur un coeur 5G
Le réseau coeur 5G : un réseau
fédérateur
Possibilité de
connecter
différents types
d’accès (Non 3GPP
wireless access
point)
• WiFi
• Accès filaire
Communication directe
Communications
radios directes
possibles UE-UE
• Sidelink
communication
• Exemple : V2V
Pour Release 16
PRINCIPES DE BASE DE L’ARCHITECTURE 5G
• Le réseau coeur 5GC est
basé sur un réseau IP
• Blocs de données ou PDU
(paquet IP, trame Ethernet,
autres) transportés dans des
paquets IP
• Même gestion de flux qu’en
4G
➢ Mise en tunnel :
encapsulation des PDUs
dans un paquet IP
➢ Utilisation du protocole
GTP-U, GPRS Tunneling
Protocol in the User plane
UPF, User Plane Function

• Commutation des blocs de données utilisateurs (PDU)
Possibilité d’avoir plusieurs UPF le long du chemin de données
UPF
• Point d’interconnexion
avec le réseau de
données
• Routage et relayage
(forwarding) des
paquets
• Application du
tunneling :
ajouter/retirer les en-
têtes liés au tunnel,
relayer les paquets
• Application de la
politique de QoS dans
le plan utilisateur
• AMF, Access and
Mobility
management
Function
Dialogues NAS : UE<-
>AMF (via le gNB)
• SMF, Session
Management
Function
Contrôle des sessions
PDU
AMF, Access and Mobility
Management function
• Echange de signalisation
avec l’UE, gestion de
✓ Enregistrement
✓ Mobilité
✓ Connexion
✓ Joignabilité de l’UE
• Chiffrement et gestion de
l’intégrité des messages de
signalisation NAS
• Authentification d’accès et
autorisation des accès
• Transport pour les autres
services, comme le service
de géolocalisation
• Notification des événements
de mobilité d’un UE
SMF, Session
Management
function
• Echange de
signalisation avec l’UE
via l’AMF (et le gNB)
• Gestion de session
Etablissement,
modification et libération
des sessions PDU
• Gestion d’adresses
Allocation de l’adresse IP
aux UE
• AUSF,
Authentication
Server Function
Authentification des
UE et gestion du «
matériel de clés »
• UDM, Unified Data
Management
function
Gestion de
l’identification des
utilisateurs et des
abonnements
• UDM, Unified
Data
Management
function
Un peu comme un frontal qui permet
d’accéder à toutes les données liées à
l’abonnement
• Gestion d’abonnement
• Génération des informations
d’authentification
Gestion de l’identité des utilisateurs
• Stockage et gestion du SUPI de chaque
abonné
Autorisation d’accès en fonction des
données d’abonnement
• Restrictions sur le roaming
Mémorisation
• De l’AMF qui gère chaque UE
• Du ou des SMFs qui gère les sessions
PDU des UE
• De la passerelle SMS qui gère l’UE
En Conclusion
• Même gestion des
flux de données en
4G et en 5G avec
GTP-U
• Fonctions du MME
découpées en 2 :
• Gestion de l’accès et
de la mobilité (AMF)
• Gestion des
sessions (SMF)
PRINCIPES DE BASE DE L’ARCHITECUTE 5G
Virtualisation des fonctions réseaux
1990-2010 : commutateurs, base de données => serveur
– Hardware spécialisé et fonctions logicielles
• 2020
– Hardware générique et fonctions logicielles
– Développement des techniques de virtualisation
►Plusieurs « machines » peuvent tourner en parallèle sur le même
matériel
►Elasticité : capacité à démarrer et arrêter une machine quand c’est
nécessaire (conditions de charge)
• Dans un réseau 5G, toutes les entités sont des fonctions
• AMF, SMF, UPF, UDM, etc.
• Elles peuvent correspondre à des machines virtuelles sur des
matériels génériques
• Concept de NFV, Network Function Vitualisation
Virtualisation des fonctions réseaux
NFV (Network Function Virtualisation) découple l’architecture
physique et les entités fonctionnelles
Network slicing ou « tranchage » de réseau
• Plusieurs réseaux virtuels
• Sur une infrastructure physique commune
Chaque tranche (slice) peut être dédiée à une service spécifique
• Exemple : 1 tranche pour eMBB, 1 tranche pour uRLLC ou
slice for mMTC
Besoin d’une nouvelle entité fonctionnelle
• NSSF, Network Slice Selection Function
Exemple de mise en œuvre de tranches ou slices
Un réseau 5G est un ensemble d’entités fonctionnelles (NF, network
functions)
Avec le slicing, un opérateur peut déployer plusieurs réseaux
virtuels visant chacun des KPIs spécifiques
De la formation de faisceau au MIMO
Formation de faisceau
• Contrôle de la phase du signal sur
chaque antenne
• Signal électromagnétique focalisé
dans la direction sélectionnée
Intérêt
• Accroissement de la puissance du
signal reçu
• Bruit de fond inchangé
• Interférence réduite
• Accroissement du rapport signal sur
interférence et bruit
• Augmentation du débit
En cas de séparation spatiale des
utilisateurs
• Plusieurs transmissions simultanées
(même fréquence) possible vers ou
depuis différents UEs
• Avec n antennes à la station de
base et 1 antenne sur chaque UE
• Jusqu’à n flux simultanés
• MU-MIMO
• Multi-User Multiple Input Multiple
Output
VOCABULAIE
Bilan sur le nombre d’antennes

• SISO: Single Input Single Output
• MISO: Multiple Input Single Output (e.g. formation de faisceaux)
• SIMO: Single Input Multiple Output (e.g. diversité de réception)
• MIMO : Multiple Input Multiple Output
Vocabulaire
Cas de la transmission MU-MIMO
• Exemple de MU-MIMO pour la voie descendante
• • Station de base : ensemble d’antennes
• • Différents UEs : ensemble d’antennes (1 par UE)
MU-MIMO n’est pas
toujours possible
MIMO = n antennes (n>1) du côté émission et p du côté réception.
• MU-MIMO = Multi-user
► Ensemble d’antennes, ensemble des UEs
• SU-MIMO = Single-user
► Ensemble d’antennes dans une UE
• Coexistence possible
des 2 modes
Nombre maximum de flux en parallèle : min(n,p)
• Exemple : 4 antennes à la station de base et 2 dans l’UE
► Jusqu’à 2 flux (2 couches) par UE et 2 UEs servis
Forte dépendance par rapport au canal de propagation
• • Nécessité d’une estimation périodique du canal => symboles de référence
Massive MIMO
• Un grand nombre d’éléments d’antenne (256) sur la station de base
► Typiquement sur un carré (ou un cylindre)
► Faisable surtout au dessus de 6 GHz (16 antennes, 9.2 cm)
• Faisceaux très étroits
• Les systèmes cellulaires ne sont plus ne sont plus limités par les
interférences
• => Changement majeur de paradigme
• Nombre modéré de flux en parallèles (8)
• Difficultés majeures
➢ Complexité, puissance de calcul
➢ Consommation d’énergie électrique
➢ Impératifs sanitaires (limite du champ électromagnétique)
CONCLUSION
La 5G n’est pas seulement un réseau sans fil mais un
moyen de répondre aux besoins d’une société ultra-
connectée
• “L’objectif
principal pour le système 5G est d’être capable de
favoriser des nouveaux scénarios de déploiement pour répondre à
des segments de marchés très divers”
Diversité
• De services, d’usage, de commercialisation
Définition d’un ensemble d’indicateurs clés ou KPI, Key Performance
Indicators
3 déclinaisons principales
• eMBB
• mMTC
• URLLC
MERCI DE VOTRE ATTENTION

Reseaux Mobiles

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Reseaux Mobiles

Transféré par

Droits d'auteur :

Formats disponibles

RESEAUX MOBILES

Authentification & chiffrement

Access Network Core

Authentification & chiffrement

• Propagation en visibilité directe (ex FH)

(offices, business centers)

micro cells international

< 700 MHz

Le spectre en dessous de 1 GHz est essentiel à des services de large bande

• Principe du saut de fréquences

Pour augmenter la capacité de

– Une voie montante, du mobile vers la station de base

• La technique TDMA partage ensuite les voies montantes

• Canal physique pour une transmission duplex

• LE SOUS-SYSTEME RADIO BSS (Base Station Sub-system)

➢Les codes ont des capacités de correction de

TNT: Aspects techniques et services, 79

TNT: Aspects techniques et services, 80

TNT: Aspects techniques et services, 81

BSS GSM domaine domaine

UTRAN UMTS EIR

GSM HSCSD GPRS EDGE WCDMA

TRE (TRX EDGE 8PSK)

BTS: Changement de TRX

 Intégration à faible coût (par comparaison à l’UMTS)

Ad.SGSN En-tête IMSI, NSAPI

Ad.SGSN En-tête IMSI, NSAPI

Access Network Core

(Universal Terrestrial Radio Access Network)

mode FDD mode TDD

1900 1920 1980 2010 2025 2110 2170 Mhz

1900 1920 1980

Ph1 BYG OF ? SFR

12 canaux radio disponibles

 en mode TDD la symétrie des débits n'est pas recherchée

bonne résistance aux interférences (fading de Rayleigh)

TRADITIONAL COMMUNICATIONS SYSTEM SPREAD-SPECTRUM SYSTEM

Spread Spectrum Slow Slow

• Les portes Xor utilisent les tables de vérité binaires

• À l'extrémité de destination, les codes «connus»

Dans le sens montant: 1 code= 1 utilisateur

Dans le sens descendant: 1 code= 1 cellule

 la norme UMTS prévoit 512 codes

pour "maximiser" l'accès multiple on utilise des

SF=1 SF=2 SF=4 SF=8 SF=256

 pour extraire S1, on multiplie le signal reçu S par C1

étalement du spectre étalement du spectre

Node-B Node-B Node-B Node-B

Node-B Node-B Node-B Node-B

sélection d’un lien

Node-B Node-B Node-B Node-B

sélection d’un lien

BSS GSM domaine domaine

UTRAN UMTS EIR

UTRAN UMTS EIR

RNC (Radio Network Controller)

 solution d’optimisation de la transmission dans

 IP et gestion de la QoS dans le réseau cœur

 Introduction de services comme la géo-localisation

MSC/VLR HLR AuC

EIR SCP HLR/AuC

 introduction du domaine IP Multimédia (IMS)

 IPv6 / QoS bout en bout pour le domaine paquet
