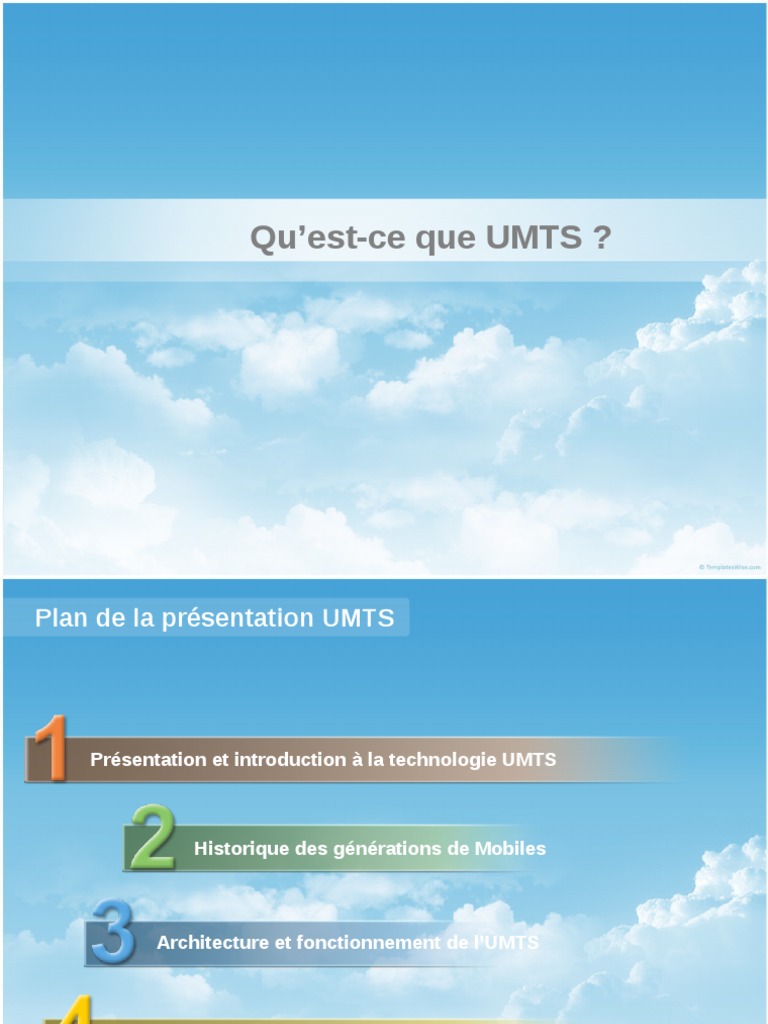

Qu’est-ce que UMTS ?

Plan de la présentation UMTS

Présentation et introduction à la technologie UMTS

Historique des générations de Mobiles

Architecture et fonctionnement de l’UMTS

Applications et contraintes de cette technologie

Brève présentation de l’UMTS

UMTS : Universal Mobile Telecommunications System

C’est une des technologies de téléphonie mobile de troisième

génération (3G)

Elle est parfois aussi appelé 3GSM

 Introduction

Les systèmes de première et deuxième générations étaient

considérés comme des systèmes de téléphonie mobile, donc la
troisième génération se différencie des deux précédentes par le fait
que l’on passe de téléphonie à télécommunication ce qui sous-
entend l’apparition de services multimédia à tout instant et en tout
lieu.
La GSM a apporté et fait de la téléphonie mobile un produit
de grande consommation. Sa phase 2+, le GPRS, ouvre la voie de
la transmission de données ainsi préparer la venue de l’UMTS.
Phone System) ), lancé aux
Historique
Etats-Unis, est un réseau
analogique reposant sur la
technologie FDMA
(Frequency Division
Multiple Access), Mode de
multiplexage fréquentiel
utilisé par la téléphonie
mobile. Chaque utilisateur
possède sa propre
fréquence pour le temps de
 Multiple
Historique
Access), est un
système de codage des
transmissions . Il est aussi
utilisé dans les
télécommunications
spatiales, militaires
essentiellement, et dans
les systèmes de navigation
par satellites
• TDMA (Time Division
Multiple Access) est un
Grâce aux
Historique
réseaux 2G, il est
possible de transmettre la
voix ainsi que des données
numériques de faible
volume, par exemple des
messages textes (SMS) ou
des messages multimédias
(MMS).

La norme GSM permet un

débit maximal de 9,6 kbps.
 •
Historique
144 Kbps avec une
couverture totale pour
une utilisation mobile,
• 384 Kbps avec une
couverture moyenne pour
une utilisation piétonne,
• 2 Mbps avec une
zone de couverture
réduite pour une
utilisation fixe.
• compatibilité mondiale,
 Technologie

L'UMTS repose sur la technique d'accès multiple W-CDMA

(Wideband Code Division Multiple Access).

W-CDMA est un système de codage des transmissions ,il

permet à plusieurs liaisons numériques d'utiliser
simultanément la même fréquence porteuse

Les fréquences allouées pour l'UMTS sont 1885-2025 MHz et

2110-2200 MHz.
Débits

Tout comme le réseau GSM, l’UMTS est divisé en

plusieurs cellules de tailles variables. Chacune d’entre
elles est présente en fonction de la densité de
population à servir et de la vitesse de mobilité. L’accès
par satellite est une extension.
Débits
Débits

Une pico-cellule permet des débits de l’ordre de 2

Mbits/s lors d’un déplacement de l’ordre de 10 km/h
(marche à pied, déplacement en intérieur, etc.).

Une micro-cellule permet des débits de l’ordre de 384

kbits/s lors d’un déplacement de l’ordre de 120 km/h
(véhicule, transports en commun, etc.).

Une macro-cellule permet des débits de l’ordre de 144

kbits/s lors d’un déplacement de l’ordre de 500 km/h
(Train à Grande Vitesse, etc.).
 Débits

L'UMTS permet théoriquement des débits de transfert de 1,920

Mbit/s, mais fin 2004 les débits offerts par les opérateurs
dépassent rarement 384 kbit/s…

Le débit est différent suivant le lieu d'utilisation :

• en zone rurale : 144 kbit/s jusqu'à 500 km/h ;

• en zone urbaine : 384 kbit/s jusqu'à 120 km/h;
• dans un bâtiment : 2000 kbit/s.
Architecture du réseau UMTS

Les éléments du réseau du système UMTS sont répartis

en deux groupes, le domaine de l’équipement usager et
le domaine de l’infrastructure, ce dernier se subdivisant
en deux sous-domaines, le domaine du réseau d’accès
et le domaine du réseau cœur.
Architecture du réseau UMTS

Le domaine de l’équipement usager comprend tous les

équipements terminaux.les mobiles UMTS sont plus de
simples téléphones, mais des terminaux multimédias
capables d’offrir simultanément des services de
transmissions de données, d’audio et de vidéo en tout
lieu et en tout moment.
Architecture du réseau UMTS

Le domaine de l’infrastructure se compose de deux

domaines :

- Le réseau d’accès propose les fonctions permettant

d’acheminer les informations (trafic de données et trafic
de signalisation) depuis l’utilisateur jusqu’au réseau
cœur. C’est l’UTRAN qui est utilisée pour ce domaine.
Sa fonction principale est de transférer les données
générées par l’usager. Il est une passerelle entre
l’équipement usager et le réseau cœur via les interfaces
Uu et Iu.
Architecture du réseau UMTS

- Le domaine du réseau cœur regroupe les fonctions

permettant, la gestion des appels, la sécurité, la
communication avec les réseaux externes. Il permet à
l’usager de communiquer à l’intérieur d’un même
réseau de téléphonie mobile et assure l’interconnexion
de ce dernier avec des réseaux internes ou externes,
fixes ou mobiles, numériques ou analogiques. Ce
réseau cœur est une évolution de ce qui existait déjà
pour le GPRS.
Architecture du réseau UMTS
Les fonctions réalisées par l’UTRAN en résumé

Il sert de passerelle entre UE et réseau cœur et ca grâce

aux interfaces Uu et Iu.

Sécurité : Il permet la confidentialité et la protection des

informations échangées par l’interface radio en utilisant
des algorithmes de chiffrement et d’intégrité.
Mobilité : Une estimation de la position géographique
est possible à l’aide du réseau d’accès UTRAN.
Gestion des ressources radio : Le réseau d’accès est
chargé d’allouer et de maintenir des ressources radio
nécessaires à la communication.
Synchronisation : Il est aussi en charge du maintien de
la base temps de référence des mobiles pour
transmettre et recevoir des informations.
Architecture du réseau UMTS
Le réseau d'accès radio (UTRAN)

· Le Node B : Le rôle principal du NodeB est d’assurer

les fonctions de réception et de transmission radio pour
une ou plusieurs cellules du réseau d’accès de l’UMTS
avec un équipement usager. Le NodeB travaille au
niveau de la couche physique du modèle OSI (codage et
décodage). Notons que le terme «Node B» provient des
spécifications du 3GPP et est équivalent au terme
«station de base».
· Le RNC (Radio Network Controller) Le rôle principal du
RNC est de router les communications entre le NodeB
et le réseau cœur de l’UMTS. Il travaille au niveau des
couches 2 et 3 du modèle OSI (contrôle de puissance,
allocation de codes).
Le RNC constitue le point d’accès pour l’ensemble des
services vis-à-vis du réseau cœur.
Architecture du réseau UMTS
Les différentes interfaces ouvertes disponibles

· L'interface Uu : Interface entre un équipement usager

et le réseau d’accès UTRAN. Elle permet la
communication avec l’UTRAN via la technologie CDMA.

· L'interface Iu : Elle relie l'UTRAN au réseau coeur,

l'interface Iu est ouverte et permet aux opérateurs
d'employer des équipements UTRAN de différents
constructeurs.
Architecture du réseau UMTS
Architecture du réseau UMTS
Exemple

Lorsqu’une communication est établie par un

équipement usager, une connexion de type RRC (Radio
Resource Control) est établie entre celui-ci et un RNC
du réseau d’accès UTRAN. Dans ce cas de figure, le
RNC concerné est appelé SRNC (Serving RNC). Si
l’usager se déplace dans le réseau, il est éventuellement
amené à changer de cellule en cours de communication.
Il est d’ailleurs possible que l’usager change de NodeB
vers un NodeB ne dépendant plus de son SRNC.
 Architecture du réseau UMTS

Coté réseau

UMTS
Node B
(station de base)

RNC

Node B
Applications et services

Grâce à sa vitesse accrue de transmission de données, l'UMTS

ouvre la porte à des applications et services nouveaux.
L'UMTS permet en particulier de transférer dans des
temps relativement courts des contenus multimédia tels
que les images, les sons et la vidéo.

Les nouveaux services concernent surtout l'aspect vidéo :

• Visiophonie,
• MMS Vidéo,
• Vidéo à la demande,
• Télévision.
Applications et services
Contraintes de l'UMTS

• Le coût élevé de la mise en place d'un système UMTS :

investissement dans la licence, achat de matériel et
installation massive sur le territoire national, achat de
spectre d'émission, exploitation, nouveaux terminaux,
etc.

• La difficulté à définir avec précision l'architecture d'un

futur réseau UMTS dans la mesure où le 3GPP et l'UMTS
Forum travaillent encore aujourd'hui à la définition des
normes et des spécifications techniques.

• Couverture.
Merci de votre attention
