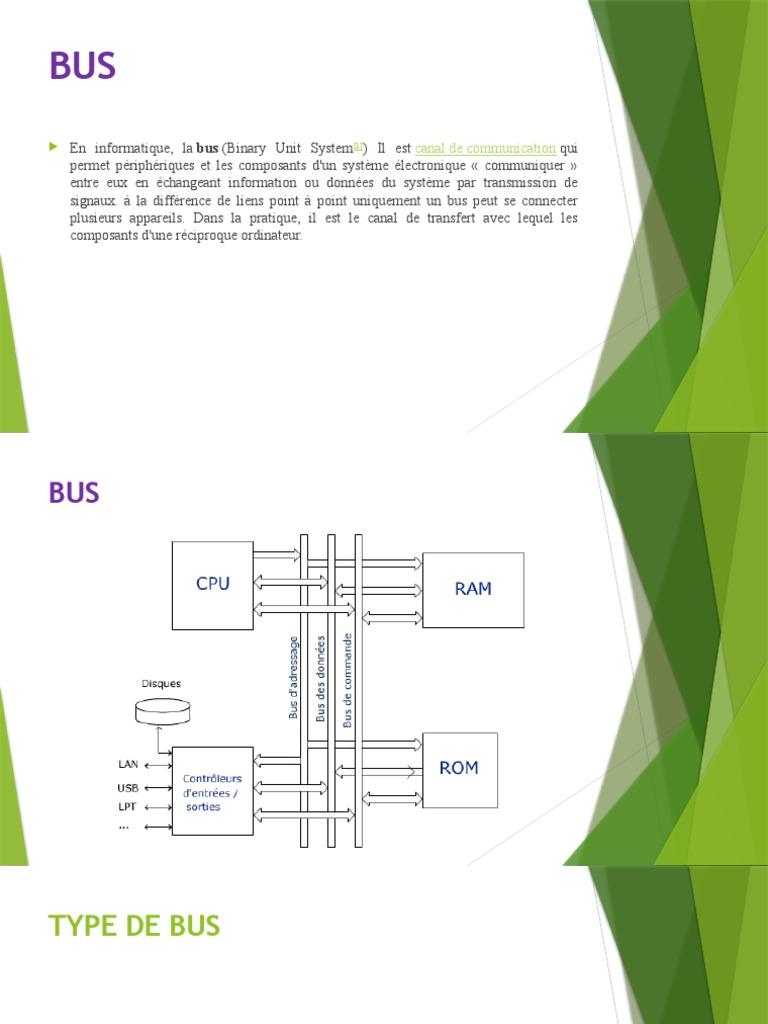

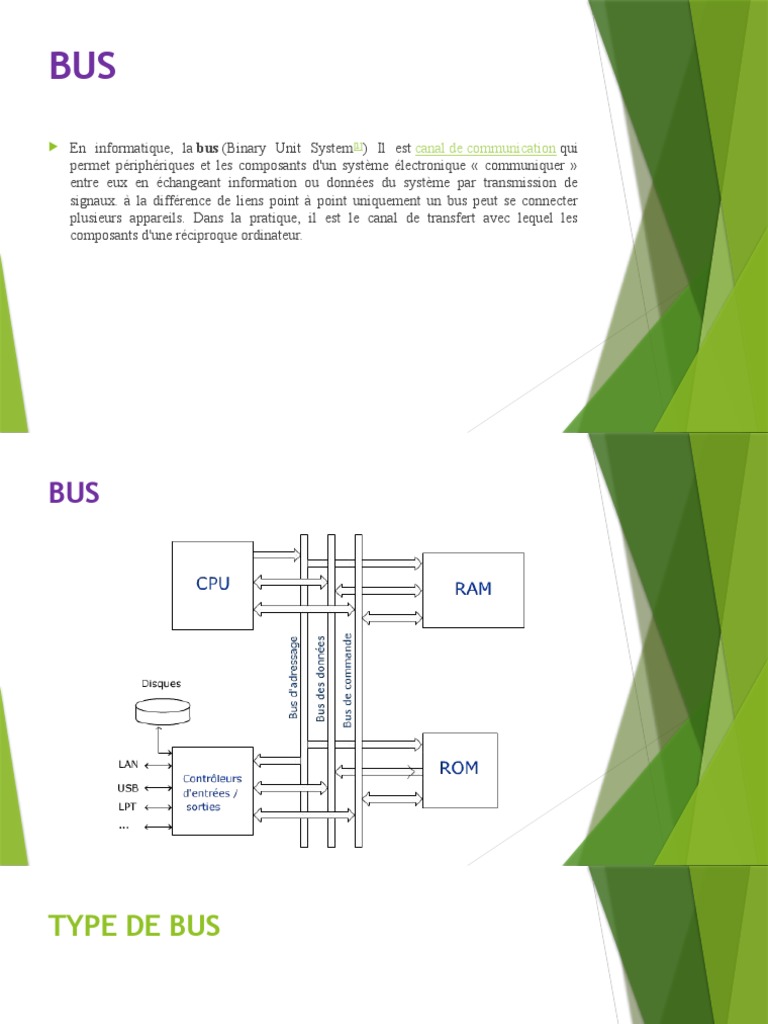

BUS

 En informatique, la bus (Binary Unit System[1]) Il est canal de communication qui

permet périphériques et les composants d'un système électronique « communiquer »
entre eux en échangeant information ou données du système par transmission de
signaux. à la différence de liens point à point uniquement un bus peut se connecter
plusieurs appareils. Dans la pratique, il est le canal de transfert avec lequel les
composants d'une réciproque ordinateur.
BUS
TYPE DE BUS
 Le bus système
Le microprocesseur possède son propre bus : le bus système. Il est appelé ainsi,
car les performances générales de tout le système dépendent de la vélocité de
ce bus (enfin, en théorie !). En effet, c'est grâce à celui-ci que le
microprocesseur communique avec tous les autres composants. De ce fait, la
bande passante de ce bus est la plus importante de tout le système.
 Le bus mémoire

 Le bus mémoire permet le transfert de données entre le microprocesseur et

la mémoire vive (RAM). Ce bus doit donc être véloce (généralement un peu
moins que le bus système malheureusement), afin d'assurer des transferts les
plus rapides possibles.
 Les bus Entrées/Sorties (E/S ou I/O pour Input/Output)

 Les bus Entrées/Sorties permettent aux différents périphériques (carte son,

carte SCSI, carte réseau, etc...) de communiquer entre-eux. Les
périphériques qui utilisent sur ce type de bus s'installent sur des connecteurs
(ou slots) présents sur la carte mère et partagent tous la même bande
passante.
Quel est le rôle d’un bus ?

 Le rôle principal d’un bus est de permettre la communication entre les

différents composants d’un système informatique. Le bus est responsable du
transfert des données entre ces composants, qu’il s’agisse de la mémoire
vive, du processeur ou d’autres périphériques connectés à l’ordinateur. Le
bus est également responsable de la synchronisation des différentes
opérations de l’ordinateur, ce qui permet à l’ordinateur de fonctionner de
manière fluide et efficace.
Où se trouve le bus informatique ?

 Le bus informatique est situé à l’intérieur de l’ordinateur, reliant les

différents composants. Il est généralement situé sur la carte mère de
l’ordinateur et est constitué de fils de cuivre qui relient les différents
composants entre eux.
CHIPSET
CHIPSET

 Le "chipset" que l'on pourrait traduire par jeu de composants est un assortiment de quelques puces
à haute intégration qui assurent le contrôle de presque toute la carte mère.
 Il y a quelques années outre le processeur et les circuits mémoire, on pouvait distinguer les circuits
intégrés pour l'adressage de la mémoire, les interruptions, le circuit d'horloge, le contrôleur de
DMA, , les contrôleurs de chaque entrée/sortie etc. Tous ces circuits sont maintenant regroupés sur
deux ou trois puces seulement. Ils contrôlent l'ensemble des signaux de la carte mère dont
principalement le bus système, le bus mémoire, le port AGP, le bus PCI et les entrées/sorties tels
que les disques IDE ou SCSI, le clavier, la souris et même parfois la sortie VGA et les signaux audio.
 Lors de l'étude de l'architecture multi-bus, que le chipset est souvent composé de deux circuits
appelés d'abord "Pont Nord" (North Bridge) et "Pont Sud" (South Bridge) puis "Hub" ( MCH Memory
Controler Hub et ICH IO Controler HUB)
 Les caractéristiques de la carte mère sont intimement liées à celle du chipset puisque c'est lui qui
dicte les caractéristiques des processeurs et des mémoires qui peuvent y être installés. Ceci
explique le fait que contrairement au processeur et aux barrettes de mémoire qui sont amovibles
les composants du chipset sont soudés directement sur la carte mère.
CHIPSET
Caractéristiques du chipset

 Les caractéristiques de la carte mère sont intimement liées à celles du

chipset puisque c'est lui qui dicte les particularités des processeurs et des
mémoires qui peuvent y être installés. Ceci explique le fait que
contrairement au processeur et aux barrettes de mémoire qui sont amovibles,
les composants du chipset sont soudés directement sur la carte mère.
 Voici une liste non exhaustive des caractéristiques du PC qui dépendent du chipset :
 Type de socket du CPU et les processeurs supportés
 Fréquences du FSB
 Fréquences des barrettes RAM
 Nombre maximum de slots mémoire
 Taille maximum de la mémoire
 Type de barrette RAM supportée : SDRAM, DDR, DDR2, DDR3
 Support du dual channel
 Présence et type des connexions IDE
 Présence et génération des connexions SATA
 Possibilité de mise en grappe des disques (System RAID)
 Nombre maximum de connecteurs PCI
 Présence et type de port AGP 1x / 2x / 4x / 8x
 Présence, nombre et types de ports PCI express
 Carte graphique intégrée (Oui/non)
 Nombre et version des connexions USB
Northbridge

 Le Northbridge est la partie du chipset gérant les entrées/sorties les plus

performantes :
 le bus processeur,
 le bus mémoire,
 les bus d’extension « rapides » (PCI, AGP, PCI-Express 16x)
Northbridge

 Comme le Northbridge assure la communication avec le processeur, il doit

donc être adapté à ce dernier, en gérant le bus processeur correspondant :
révisions successives du FSB pour les puces Intel du 486 au Core 2 et AMD du
486 au K6-II, EV6 pour le K7 (Athlon) et HyperTransport pour les K8 (Athlon
64) et supérieurs, QPI pour les Core i sur socket 1366.
 Quand le chipset intègre une puce graphique (IGP), c’est généralement au
sein du Northbridge qu’elle est intégrée, pour qu’elle puisse accéder à la
mémoire avec un maximum de vitesse.
 Du fait de son rôle, il est généralement situé dans la moitié haute des cartes
mères, à proximité du socket CPU, des slots mémoire et du premier slot
d’extension.
Southbridge

 Le Southbridge a pour sa part la responsabilité des entrées/sorties « lentes » :

PCI (depuis l’arrivée du PCI-Express), ATA, USB, ISA, Parallèle, série, PS/2, etc…
 Il se place généralement sur la moitié inférieure de la carte mère, entre les slots
d’extension et les ports ATA.
 Aujourd’hui, on y trouve souvent aussi des lignes PCI-Express supplémentaires,
qui viennent compléter celles gérées par le Northbridge (ou directement par le
processeur), qui sont généralement dédiées à la carte graphique tandis que le
Southbridge prend en charge les autres périphériques PCI-Express.
 La connexion entre le Northbridge et le Southbridge se fait en général via une
interface propriétaire, obligeant à utiliser deux puces issues d’un même
constructeur, mais avec la possibilité de réaliser diverses combinaisons, pour
moduler les caractéristiques de la machine.
Southbridge

 Intel s’était particulièrement spécialisé dans la multiplication des références

il y a quelques années, avec plusieurs dizaines de Northbridge compatibles
avec les Core 2 et pouvant être couplés à plus de vingt Southbridge (les ICH)
différents (du moins en théorie, car en pratique la plupart des combinaisons
n’étaient pas supportées, même si l’interface était la même). Par exemple,
les Northbridge P45 et G45 pour le Core 2 Duo pouvaient tous deux être
couplés à deux Southbridge, les ICH10 et 10R, qui se différentiaient sur le
support ou non du RAID, tandis que le G41, de même génération, était
généralement proposé avec un ICH7 bien plus ancien, entrée de gamme
oblige… Et il y avait encore pas moins de cinq autres Northbridge et deux
autres Southbridge dans cette génération…
Les principaux constructeurs

 Intel, VIA, AMD, SiS (Silicon integreted Systems) et ALI (Acer Laboratories,

Inc.)
 Intel le fondeur de la plupart des processeurs qui équipent nos PC est le
mieux placé pour concevoir et produire les chipsets assortis à ses processeurs.
Ces composants portent un numéro qui commence par 82 suivi de 3 chiffres :
4xx pour les familles de chipset conçus suivant une architecture Pont Nord /
Pont Sud et 8xx pour les chipset de type hub (MCH / ICH)
