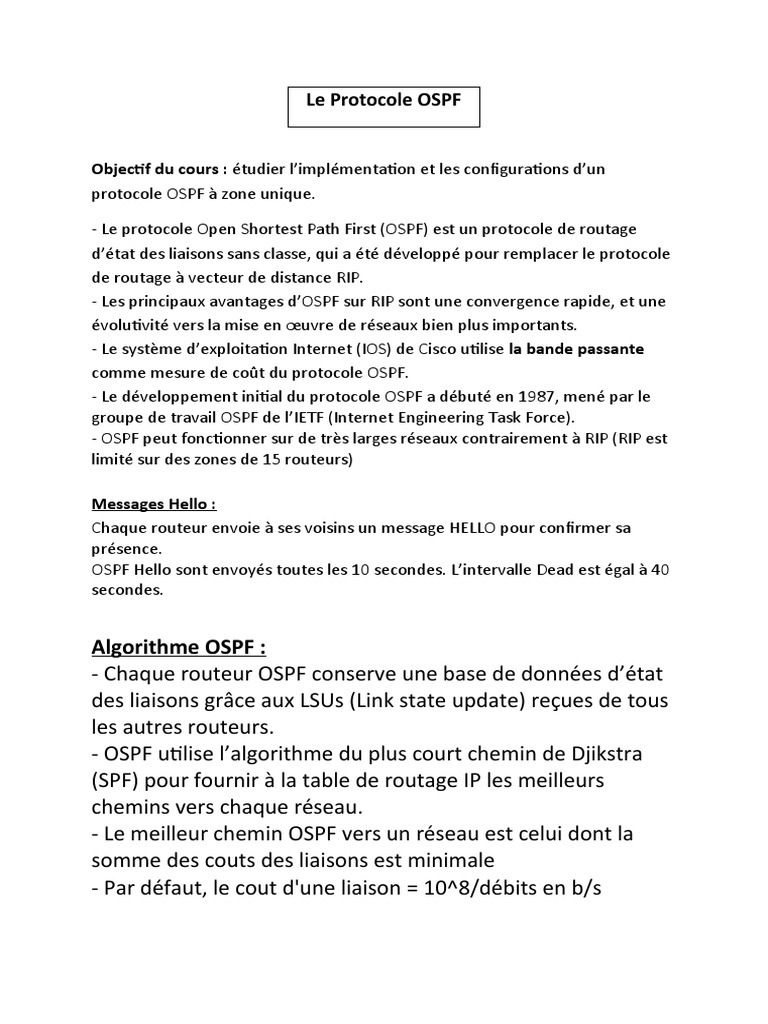

Le Protocole OSPF

Objectif du cours : étudier l’implémentation et les configurations d’un

protocole OSPF à zone unique.

- Le protocole Open Shortest Path First (OSPF) est un protocole de routage

d’état des liaisons sans classe, qui a été développé pour remplacer le protocole
de routage à vecteur de distance RIP.
- Les principaux avantages d’OSPF sur RIP sont une convergence rapide, et une
évolutivité vers la mise en œuvre de réseaux bien plus importants.
- Le système d’exploitation Internet (IOS) de Cisco utilise la bande passante
comme mesure de coût du protocole OSPF.
- Le développement initial du protocole OSPF a débuté en 1987, mené par le
groupe de travail OSPF de l’IETF (Internet Engineering Task Force).
- OSPF peut fonctionner sur de très larges réseaux contrairement à RIP (RIP est
limité sur des zones de 15 routeurs)

Messages Hello :
Chaque routeur envoie à ses voisins un message HELLO pour confirmer sa
présence.
OSPF Hello sont envoyés toutes les 10 secondes. L’intervalle Dead est égal à 40
secondes.

Algorithme OSPF :
- Chaque routeur OSPF conserve une base de données d’état
des liaisons grâce aux LSUs (Link state update) reçues de tous
les autres routeurs.
- OSPF utilise l’algorithme du plus court chemin de Djikstra
(SPF) pour fournir à la table de routage IP les meilleurs
chemins vers chaque réseau.
- Le meilleur chemin OSPF vers un réseau est celui dont la
somme des couts des liaisons est minimale
- Par défaut, le cout d'une liaison = 10^8/débits en b/s
- OSPF déclenche ses mises à jour à chaque changement dans
la topologie du réseau

Configuration d’OSPF :

Exemple sur R1 :

Enable
Configure terminal
Router ospf 1
Network 192.168.1.0 0.0.0.255 area 212
Network 11.0.0.0 0.0.0.3 area 212
Network 12.0.0.0 0.0.0.3 area 212
Configuration du débit et du cout d'une liaison :

Pour une liaison série la bande passante par défaut utilisée dans le protocole
OSPF est 1.5 Mb/s.

Router-id
L’ID de routeur OSPF permet d’identifier de façon
unique chaque routeur du domaine de routage OSPF
sous forme d'une adresse a.b.c.d
Les routeurs Cisco définissent leur ID de routeur en
utilisant trois critères, suivant la priorité suivante :
1. L’adresse IP configurée à l’aide de la
commande router-id du protocole OSPF.
2. Si router-id n’est pas configuré
manuellement, le routeur choisit comme
identité l’adresse IPv4 la plus élevée parmi ses
interfaces de bouclage .
3. Si l’id n’est pas configuré manuellement, et si
aucune interface de bouclage n’est configurée, le
routeur choisit l’adresse IPv4 active la plus élevée
parmi ses interfaces physiques.
Réseau à accès multiple :
Un réseau à accès multiple est un réseau comportant
plus de deux périphériques sur le même support
partagé.
exemple :

Pour réduire le trafic OSPF (lsu) sur les réseaux à accès multiple, OSPF
choisit un routeur désigné (DR) et un routeur désigné de secours
(BDR).
Le (DR) reçoit les contiguïtés et les mises à jour de contiguïtés de
chaque routeur
Le (DR) reconstitue la base de données des liaisons et la renvoie à
tous les routeurs de la zone.
Sélection du (DR) et du (BDR) :
1. DR : est le routeur avec la priorité d’interface OSPF la plus
élevée.
la priorité de l'interface est configurée grace à la commande :
Router(config-if)#ip ospf priority {0 - 255}
exemple :

Par défaut la priorité ospf d’une interface est égale à 1

2. BDR : Il s’agit du routeur dont la priorité d’interface OSPF

est la seconde valeur la plus élevée.
3. Si les priorités d’interface OSPF sont égales, c’est le routeur
dont l’ID est le plus élevé qui est choisi.
Commandes importantes :

#show ip ospf neighbor : Consulter les routeurs

voisins

#show ip ospf database : Consulter la base de données des

liaisons

#show ip ospf interface …. : consulter le type du routeur

( DR / BDR/ DROther)

Configuration des timers HELLO et DEAD :

Par défaut, le timer hello est 10s, le timer dead est 40s.
On peut modifier ces deux timers, grâce aux commandes :
Router(config-if)#ip ospf hello-intervall
Router(config-if)#ip ospf dead-intervall

Configuration des interfaces passives:

Une interface passive est une interface physique à partir de
laquelle aucun message HELLO ni un LSU est transmis.

Exemple :
Router ospf 1
Passive-interface gigabitethernet 0/0
