Master 1 2017/2018

R&T

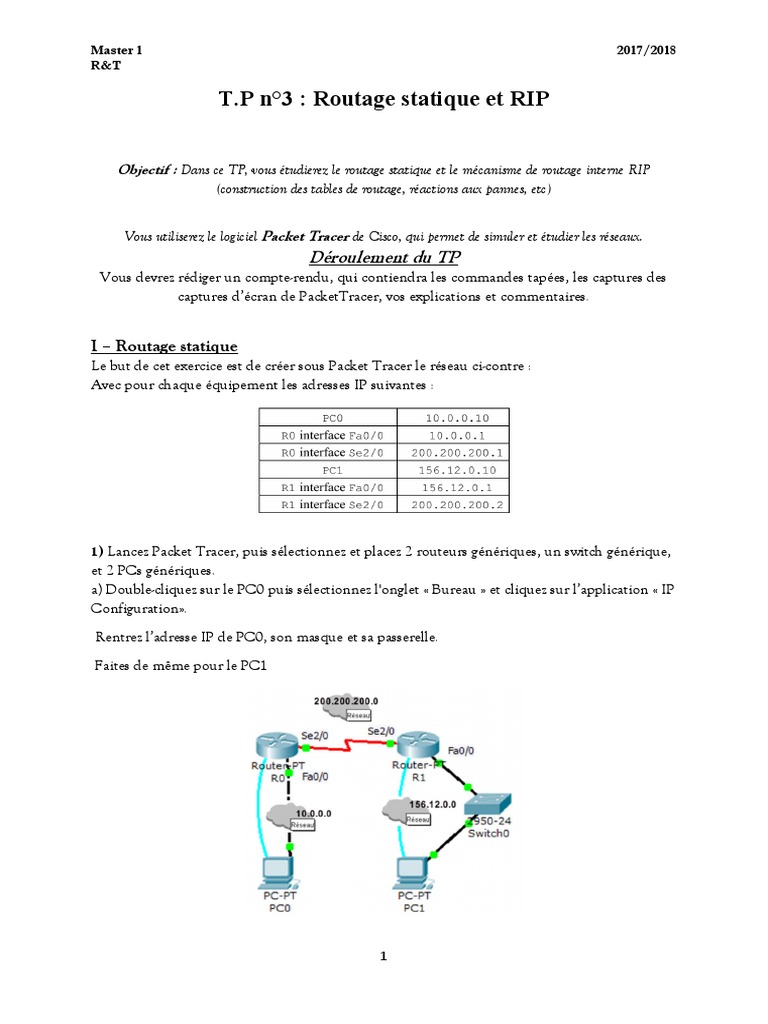

T.P n°3 : Routage statique et RIP

Objectif : Dans ce TP, vous étudierez le routage statique et le mécanisme de routage interne RIP
(construction des tables de routage, réactions aux pannes, etc)

Vous utiliserez le logiciel Packet Tracer de Cisco, qui permet de simuler et étudier les réseaux.
Déroulement du TP
Vous devrez rédiger un compte-rendu, qui contiendra les commandes tapées, les captures des
captures d’écran de PacketTracer, vos explications et commentaires.

I – Routage statique
Le but de cet exercice est de créer sous Packet Tracer le réseau ci-contre :
Avec pour chaque équipement les adresses IP suivantes :

1) Lancez Packet Tracer, puis sélectionnez et placez 2 routeurs génériques, un switch générique,
et 2 PCs génériques.
a) Double-cliquez sur le PC0 puis sélectionnez l'onglet « Bureau » et cliquez sur l’application « IP
Configuration».
Rentrez l’adresse IP de PC0, son masque et sa passerelle.
Faites de même pour le PC1

1
Master 1 2017/2018
R&T

2) Faites un double clic sur le PC0, puis sélectionnez l'onglet « Bureau »

et cliquez sur l’application « Terminal ».
Répondrez no à la question posée, puis appuyez sur Entrée jusqu’ à obtenir l’invite
a) En quel mode êtes-vous ? Que devez-vous taper pour passer en mode d’exécution privilégié ?
b) Qu’elle commande devez-vous taper pour passer en mode de configuration globale ?
3) a) Configurez le nom du routeur R0 (commande hostname)
b) Configurez les interfaces Fa0/0 et Se2/0 du routeur (commandes interface et ip address)
c) Dans quel cas faut-il définir l’horloge (commande clock rate) sur l’interface série ? Faites-le si nécessaire.
d) Sortez du mode de configuration, puis sauvegardez l’état actuel (copy running-config startup-
config)
Remarque : La manipulation précédente « simule » une configuration par
l’intermédiaire du port console proche des conditions réelles.
On peut gagner du temps sous Packet Tracer en allant directement
à l’interface IOS de configuration du routeur par son onglet « CLI »
4) Configurez le nom et les interfaces du routeur R1 depuis son onglet « CLI ». Vérifiez et sauvegardez la
configuration.
5) Affichez l’état de vos interfaces (show ip int brief) et si elles ne sont pas toutes actives, corriger les
problèmes.
6) Vérifiez dans le tableau suivant si les tests fonctionnent ou non
(utiliser l’« Invite de commandes » du PC dans l’onglet « Bureau »)
Expliquez les 6 résultats (dire pourquoi cela fonctionne ou non)

7) Affichez les tables de routage des 2 routeurs (show ip route) , et précisez leurs routes directement
connectées.
8) a) Retournez dans le mode de configuration du R1 et définissez une route statique vers le réseau
10.0.0.0.
b) Sortez du mode de configuration, puis enregistrez la configuration du routeur R1.
c) Affichez la table de routage, et retrouvez cette route statique. Quelle est la valeur de sa distance
administrative?
d) A partir de PC0 faites un ping sur l’interface Se2/0 du routeur R1. Cela fonctionne-t-il ? Pourquoi ?
e) A partir du PC0 faites un ping sur l’interface Fa0/0 du routeur R1. Cela fonctionne-t-il ?
Du paquet echo request ou echo reply , lequel est bloqué et où ?
f) Retournez dans le mode de configuration du R0, et corriger le problème au moyen de la commande ip

2
Master 1 2017/2018
R&T

route
Vérifiez que l’on puisse maintenant faire un ping du PC1 au PC0.

II – Routage RIP
Retournez dans le mode de configuration des deux routeurs
1) Au moyen de la commande no ip route, supprimez toutes les routes statiques
2) a) Configurez pour chaque routeur le routage dynamique RIP sur chacune de ses interfaces (réseau
directement connecté)
b) Sortez du mode de configuration et enregistrez la configuration de votre routeur
3) a) Au moyen de la commande show ip protocols vérifiez que RIP est bien configuré.
b) Tous les combien de temps, les mises à jour sont-elles envoyées ?
c) Au bout de combien de temps une route sera déclarée invalide en l'absence de messages de mise à jour la
concernant ?
d) Quelle est la valeur du compteur de retenue (paramètre holdown) ? A quoi sert-il ?
e) Au bout de combien de temps une route sera-t-elle supprimée de la table ?
4) a) Affichez la table de routage de votre routeur. Quelle est la valeur de la distance administrative pour
RIP ?
b) Tester avec des ping la liaison entre PC0 et PC1.
c) Sur R1, entrez la commande debug ip rip. Quel est le résultat généré par la commande ? Commentez.
