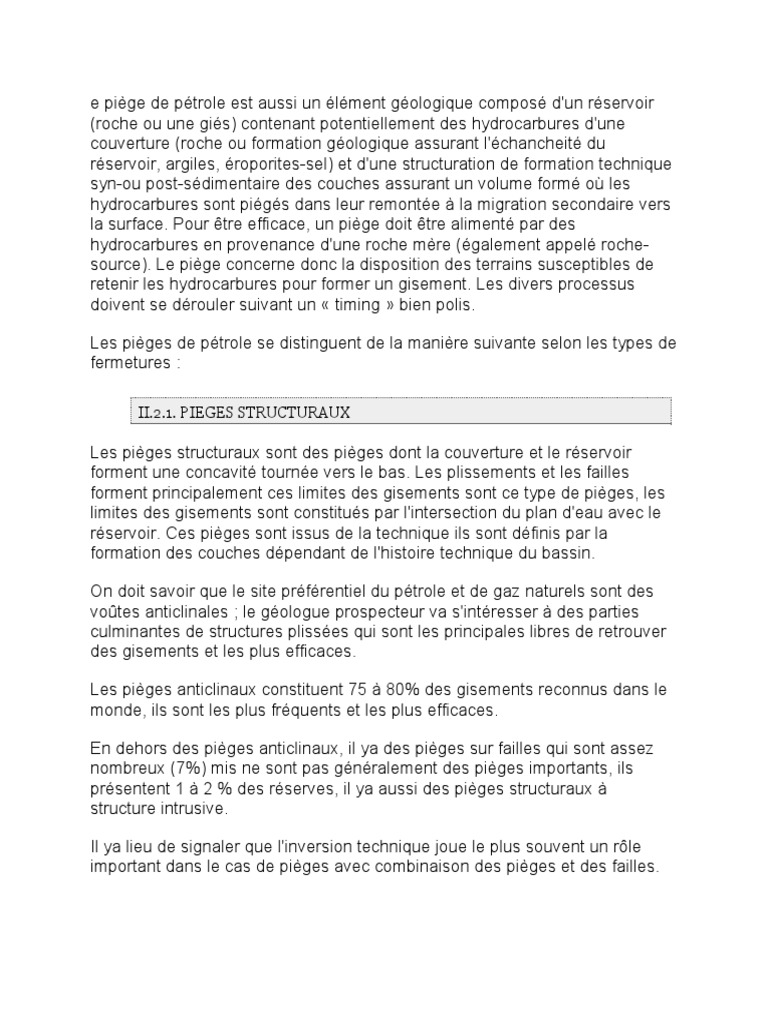

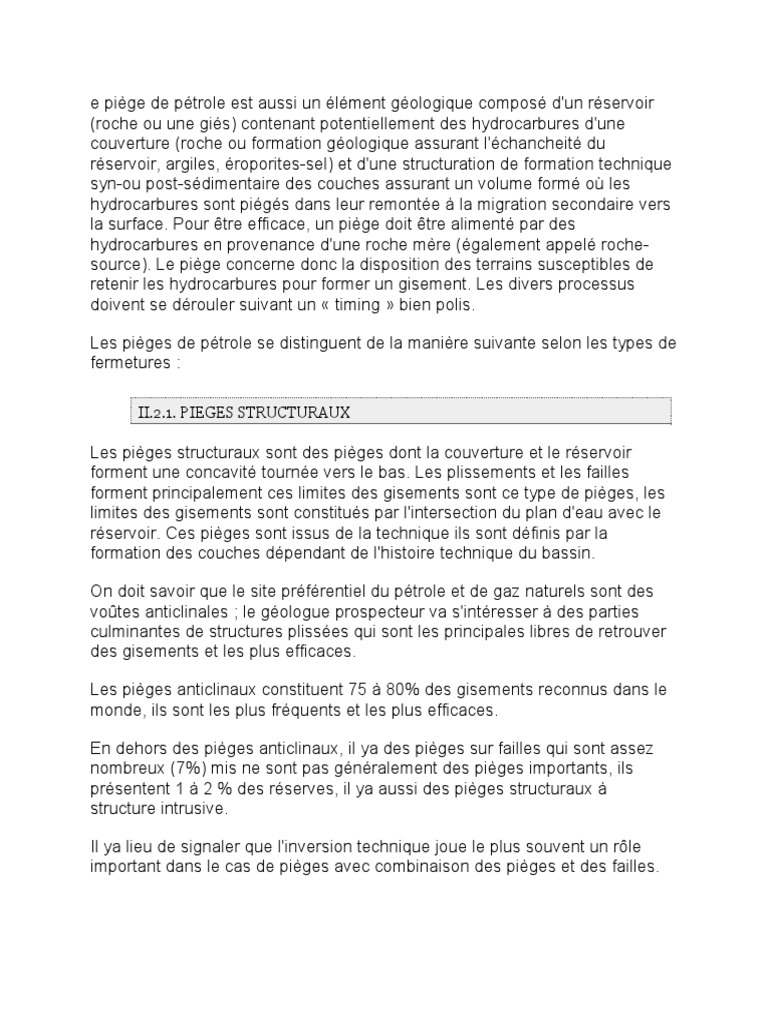

e piège de pétrole est aussi un élément géologique composé d'un réservoir

(roche ou une giés) contenant potentiellement des hydrocarbures d'une

couverture (roche ou formation géologique assurant l'échancheité du
réservoir, argiles, éroporites-sel) et d'une structuration de formation technique
syn-ou post-sédimentaire des couches assurant un volume formé où les
hydrocarbures sont piégés dans leur remontée à la migration secondaire vers
la surface. Pour être efficace, un piège doit être alimenté par des
hydrocarbures en provenance d'une roche mère (également appelé roche-
source). Le piège concerne donc la disposition des terrains susceptibles de
retenir les hydrocarbures pour former un gisement. Les divers processus
doivent se dérouler suivant un « timing » bien polis.

Les pièges de pétrole se distinguent de la manière suivante selon les types de

fermetures :

II.2.1. PIEGES STRUCTURAUX

Les pièges structuraux sont des pièges dont la couverture et le réservoir

forment une concavité tournée vers le bas. Les plissements et les failles
forment principalement ces limites des gisements sont ce type de pièges, les
limites des gisements sont constitués par l'intersection du plan d'eau avec le
réservoir. Ces pièges sont issus de la technique ils sont définis par la
formation des couches dépendant de l'histoire technique du bassin.

On doit savoir que le site préférentiel du pétrole et de gaz naturels sont des
voûtes anticlinales ; le géologue prospecteur va s'intéresser à des parties
culminantes de structures plissées qui sont les principales libres de retrouver
des gisements et les plus efficaces.

Les pièges anticlinaux constituent 75 à 80% des gisements reconnus dans le

monde, ils sont les plus fréquents et les plus efficaces.

En dehors des pièges anticlinaux, il ya des pièges sur failles qui sont assez
nombreux (7%) mis ne sont pas généralement des pièges importants, ils
présentent 1 à 2 % des réserves, il ya aussi des pièges structuraux à
structure intrusive.

Il ya lieu de signaler que l'inversion technique joue le plus souvent un rôle

important dans le cas de pièges avec combinaison des pièges et des failles.
A titre d'exemple, la complexité de situation en régime de compression interne
des plis de l'avant pays avec souvent des grands anticlinaux asymétriques,
soit en régime d'extension les longs des failles.

Les hydrocarbures ont une structures ascendante en montant, c'est dans les
voûtes anticlinaux qu'on va trouver soit le pétrole. Le dôme de sel présente
une structure allongée ou circulaire ou perçante comme c'est le cas de dapirs
associés avec d'autres pièges.

La mise en place de dôme de sel est accompagnée des fissures les dernières
jouent le rôle de piège pétrolier.

La mise en place du pétrole de Wanda est cette de la technique solifère.

La géophysique permet de déceler les pièges structuraux mais aussi la

géologie de surface sur l'affleurement ou alors par des photos prises à hautes
attitudes (photos aériennes ou photos satellitaires).

Les pièges structuraux sont issus de la techniqque peut être salifère telle est
le cas à MWANDA en RDC soit une tectonique de socle engendrant de host
de crabben telle que dans Rift est africain ou soit une tectonique donnant
naissance à des failles de croissance avec fermeture par crochant ou par
contre des argiles telle qu'au Nigéria

3. STRUCTURES ANTICLINALES

Dans le monde, les pièges structuraux correspondant à des dômes et des

anticlinaux sont les plis fréquents. Les plus souvent, ils sont la conséquence
de plissements, parfois d'instruction ou des phénomènes de compaction.

Les anticlinaux sont rarement aussi réguliers en profondeur et des

disharmonies sont fréquemment mises en évidence par des sondages. Ces
disharmonies, qui peuvent se traduire soit par des complications soit par des
simplifications structurales sont principalement dues à des accidents
tectoniques à des variations d'épaisseur ou à des phénomènes des
discordances.

La profondeur accuse souvent la puissance des plis comme en témoignage

l'évolution géométrique des plis de couches compétentes en profondeur.
Certes, rarement sont compétentes les couches et les accidents tectoniques
peuvent compliquer la structure en profondeur.
Fréquemment, les plis apparaissent plus aigus en profondeur qu'en surface et
ils peuvent se transformer en plis en champignon.

Certains pays présentent une tectonique complexe à composante tangentielle

importante, des écailles et même des nappes de charriage constituent des
pièges productifs comme dans des carpathes en Pologne, en Russie et rn
Roumaine.les gisements d'Irak et Iran font partis de gisement de pays de
tectonique de couverture ou les couches sont plastiques et souvent, sujettes à
des phénomène de gisement et de disharmonie, de larges voûtes anticlinales
calmes et réguliers sont réservées sous des terrains présentant une
architecture particulièrement complexe.


Le bombement étant provoqué par un épaissement des couches cela fait que
certains anticlinaux passent à des monoclinaux en profondeur. Les champs
de Ruhle et de géogsdarf dans le bassin de l'ensland constituent leurs
principaux champs d'Allemagne et sont des exemples. Il ya aussi certains
types d'anticlinaux dits de fassement, ils sont liés à la présence de faille syn-
sédimentaires.


Un anticlinal qui s'ébauche peu à peu en cours de l'histoire géologique au

bassin accuse dans le cas général la fermeture en profondeur il ya présence
de discordance sur la zone anticlinale.

On peut aussi rencontrer un anticlinal à très grand rayon de courbure, il est

dessiné dans les près combro-ordovicies, les pendages moyens ne
dépassant pas 1 à 2 recouvert par un transgressif demeuré subhorizontal.

L'importance des accumulations d'hydrocarbures qui peuvent s'y rassembler

et l'ampleur de telles coutes à très faible pendage montrent l'intérêt de ces
déformation à très grands rayons de courbure, d'ordre pirogénique, les plus
souvent correspondant à des zones hautes régionales qu'à des plissements
proprement dits.

En régime hydrodynamique, le mouvement de s'acquière peut non seulement

incliner le plan d'eau, mais déplaces l'accumulation d'huile sortie de la zone
fermée dans ce cas, le glissement a été lessivé.
La poussé hydrodynamique peut s'additionner aux facteurs structuraux dans
certains cas, et compenser une fermeture insuffisante, le plus
hydrodynamique équilibre la remontée normale des hydrocarbures

Les glissements de saillants ou de terrasses sont localisées sur des

chargements de pente affectant des monoclinales, sans aller jusqu'à une
véritable fermeture structure.

2 LES PIEGES PAR FAILLES

On attend par piège par failler les structures où les failles sont prédominâtes
dans la formation du gisement. On n'y inclut pas les anticlinaux failles où elles
faillent ne sont souvent qu'une conséquence du plissement.

Les plans de faille recoupant une série stratigraphique peuvent soit servir de
migration, soit constituer des fermetures imperméables.

LG WEEKS (1961) et LEVORSEN (1956) estime et ajoute respectivement

que « les failles agissement beaucoup plus communément comme barrière
qu'elles ne servent de chenaux peut avoir joué le rôle de voie de migration à
une période donnée et fourni un écran imperméable plus tard »

A l'exclusion des anticlinaux failles à les failles ne jouent qu'un rôle

secondaire les différents types de pièges formés par des failles doivent être
envisagés dans l'espèce en considérant comme pour faut autre type de piège,
le volume fermé.

On distingue deux grandes familles des failles d'après le bassin qu'elles

ferment avec les couches sédimentaires, suivant une coupe
perpendiculaires :

Ø Les failles normales qui se traduisent par un éloignement latéral des

strates,

Ø Les failles inverses qui entrainent une certaine superposition verticale des
couches.

a. PIEGES LIES AUX FAILLES NORMALES

Dans les gisements de ces types, l'accumulation se trouve soit sur le

compartiment haut, soit sur le compartiment abaissé. Actuellement, la plupart
des gisements se trouvent sur le compartiment haut. Les écrits géologiques
regroupent particulièrement formés de nombreux exemples de gisements
formés dans le compartiment ahut.

A titre d'exemple, des gisements du fossé Rhénan et notamment le champ de

pechelbran en France et en Allemagne.


Néanmoins, l'expérience montre que de nombreux gisement se rencontraient

aussi dans les compartiments basés. Les exemples sont nombreux mais on
choisit ceux de Gulf Coast et Nigéria comme il arrive fréquemment dans les
provinces constitués par d'ancien delta et remplies de sédiment meubles,
certains pièges sont formés par un repli anticlinal provoqué par le peut
progressif de la faille. Ce type de structure appelé par fois anticlinal de
compensation apparait dans les zones marginales de bassins subsidient le
long du compartiment abaissé.

Dans ces types de gisement, les pièges sont liés aux accidents et sont
généralement complexe et souvbent en relation avec des plis ou des venus
de sel. Ces failles sont les plus souvent marquées d'une tectoniques
tangentielle. Il faut signaler tout d'abord que les pièges productifs dans le
compartiment ahut sont souvent fermés, si non par un anticlinal faillé et
l'égerment déversé du moins par un repli des couches assimilables à un
crochant de faille.

On trouve ces genres de pièges dans les montages rocheuses tels sont les
cas de champs grass, greck ou de bonanza (Myoming). Et, des nombreux
accumulations fermées dans des compartiments sont notée dans les pays à
tectonique complexe mais, des hydrocarbures sont fréquemment trouvés
piégés dans le compartiment haut dans n'importe quel cas, soit formé par la
faille ou un simple anticlinal. Ici, l'étancheité est plus difficile à assurer l'on
note les accumulations qui se rencontre dans deux cas, dans les
compartiments abaissé des accidents chevauchants :

Ø Où le pétrole s'accumule dans le moindre piège, dans les provinces

particulièrement riches comme en Californie

Ø Dans les compartiments fermés par une venue salifère le long d'une faille
telle est le cas fréquent en Roumanie
En dehors de principaux types de pièges par failles, il ya lieu de noter les
facteurs sédimentologies et hydrodynamiques. Le Gulf cas est un exemple
des facteurs stratigraphiques dans le piégeage des hydrocarbures.

On est ici en présence de failles qui ont commencé à jouer au cours de la

sédimentation pendant la subsidence du bassin. Les replis anticlinaux et
l'accumulation de niveau sableux qui accroissent l'intérêt de ce type des
pièges accompagnent souvent la formation de ces failles.

Du point de vue hydrodynamique, signalons que cette notion de perméabilité

relative apporte la meilleure explication aux différents types d'accumulations
déterminés par des failles et est fondamentale pour la compréhension des
pièges par failles.

4. STRUCTURES INTRUSIVES

La faible densité et la plasticité sont les deux aspects caractérisant le sel

gemme. Elles sont en effet, à la gégène d'une tectonique par son importance
sur le plean pétrolier. La densité moyenne de sel germme est de l'ordre de
2,2, elle est constante quelle que soit la profondeur. Le contraste de densité
des auteurs sédiments, généralement supérieure à 2,2 met le sel à une
certaine profondeur en déséquilibre.

Signalons que la pression (200 kg/m) et la température augmente la plasticité.

Sur le plan thimique, les sels potassium sont plus plastiques que ceux de
sodium. La tectonique solifère satisfait aux conditions d'instabilité. La
localisation des dômes est déterminée par les factuers morphologiques ou
tectoniques, tels sont le cas de anomalies structurales profondes ou
sédimentaires.

Le mécanisme de la formation et de la mise en place des dômes de sel est

différent d'après des études faites. Néanmoins, les conditions géologiques
restrent la base de ce mécanisme.


2.2. PIEGES STRATIGRAPHIQUS

Un piège est stratigraphie lorsque la fermeture est créée par une variation
stratigraphique ou lithologiqu de la roche réservoir, sel qu'un changement de
faciés, ou une variation locale de pérosité ou de perméabilité, ou une
suspension de sédimentation, avec ou sans transgression ou discordance.
Piège stratigraphique est aussi désigné par la constitution d'un dispositif
géometrique lié à l'histoire stratigraphique du bassin


On classifie ces pièges de la manière suivante :

Ø Les pièges stratigraphiques primaires ;

Ø Les pièges stratigraphiques sédimentaires

a. LES PIEGES STRATIGRAPHIQUES PRIMAIRES

Ces pièges sont caratéristisés par un phénomènes stratigraphique

contemporain de la sédimentation. Les pièges stratigraphiques appartennant
à cette classe sont constitués par un corps pereux et perméable individualisé
au milieu d'une série imperméable par des variations de faciés et d'épaisseur
par rapport à la nature lithologique du réservoir, on distingués le corps
sableux (anas détritiques) et les formations rélipales (dépôts qui sont soit
biostranes, soit biohernies)

2. PIEGES STRATIGRAPHIQUES SECONDAIRES

Ce sont des pièges dus à des phénomènes géologiques posterieurs à la des

phénomène à la sémntation discordance et transgression). Un piège
stratigraphique sécnondaire dépend des processus poléogéographique et
stratigraphiques, discordances et transgression on distingue de ce fait :

Ø Les pièges de discordance, tel est le cas des champs de la côte bolivar sur
la bordure du lac de Maracaibo ;

Ø Les pièges d'altéraation chimique, les champs de lima fond parti des
exemples de ces types de pièges.


Les pièges stratigraphiques, en générale, ne constituent qu'une faible partie

des champs découverts dans le monde.
 II.2.3. PIEGES MIXTES

Les pièges mixtes constituent une combinaison entre les pièges structuraux et
stratigraphiques. Les deux facteurs donc stratigraphique et structural sont
nécessiares, on tient plus compte de la formation de l'un ou l'autre telles que
la diagénèse, la cimentation sécondaire , la transgression pour le facteur
stratigraphique et d'une cassure ou d'un plissement pour le facteur structural.

Les pièges sont plus reconnus dans les anticlinaux érodés

On distingue:

Ø Les pièges fermés par la combinaison d'une variation de perméabilité ou

d'un biseau stratigraphique et d'une déformation tectonique ;

Les facteurs stratigraphiques et structuraux font l'objet de ces pièges,

Ø Les pièges liés au paléo chaines, on fait allusion à une ancienne chaine de
montage demeurée en relief au cours de la sédimentation de la formation
suivante
