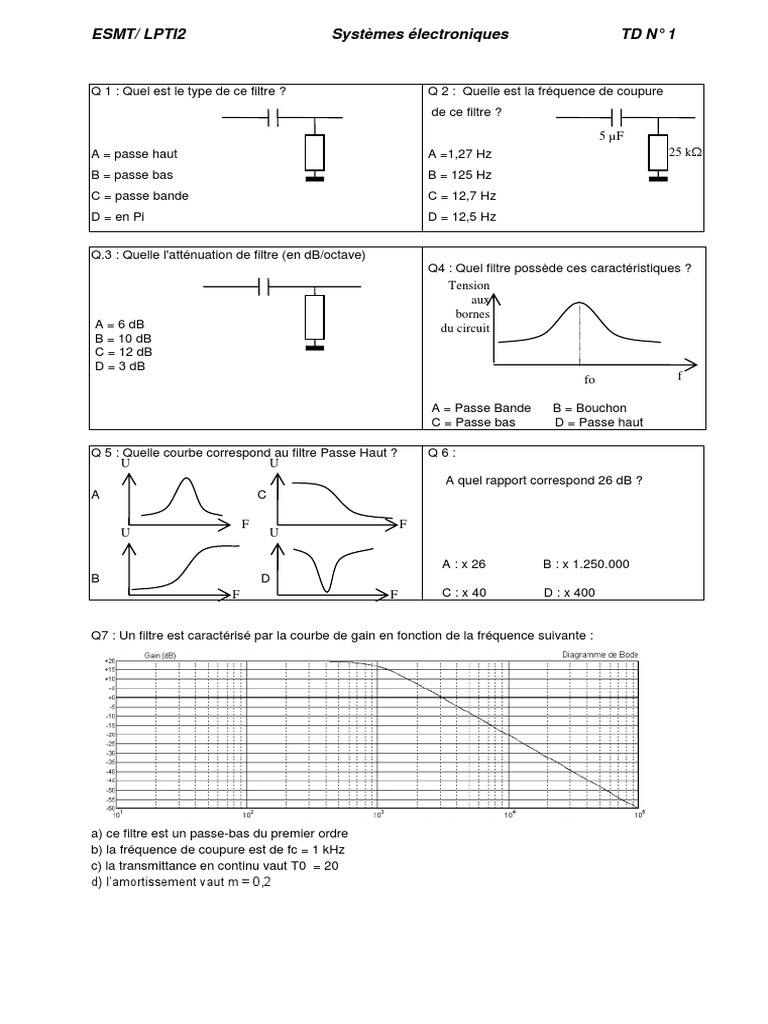

ESMT/ LPTI2 Systèmes électroniques TD N° 1

Q 1 : Quel est le type de ce filtre ? Q 2 : Quelle est la fréquence de coupure

de ce filtre ?
5 µF
A = passe haut A =1,27 Hz 25 k
B = passe bas B = 125 Hz
C = passe bande C = 12,7 Hz
D = en Pi D = 12,5 Hz

Q.3 : Quelle l'atténuation de filtre (en dB/octave)

Q4 : Quel filtre possède ces caractéristiques ?
Tension
aux
bornes
A = 6 dB du circuit
B = 10 dB
C = 12 dB
D = 3 dB
fo f

A = Passe Bande B = Bouchon

C = Passe bas D = Passe haut

Q 5 : Quelle courbe correspond au filtre Passe Haut ? Q6:

U U
A quel rapport correspond 26 dB ?
A C

F F
U U

A : x 26 B : x 1.250.000
B D
F F C : x 40 D : x 400

Q7 : Un filtre est caractérisé par la courbe de gain en fonction de la fréquence suivante :

a) ce filtre est un passe-bas du premier ordre

b) la fréquence de coupure est de fc = 1 kHz
c) la transmittance en continu vaut T0 = 20
d) l’amortissement vaut m = 0,2
ESMT/ LPTI2 Systèmes électroniques TD N° 1

Q 8 : Combien de dB font un rapport de puissance de Q 9 : Quelle est la valeur de P ?

800 ?
P=?
4W
13 dB
A : 25 dB B : 29 dB

C : 3 dB D : 18 dB
A = 20 W B = 52 W C = 80 W D = 124
W
Q 10 : Q 11 :

Quel est le rapport de l'ensemble ?

P=? 200 W
20 dB
E S
13 dB 7 dB

A=2W B = 10 W C = 20 W D = 40 W A : x 140 B : x 20 C : x 91 D : x 100

Q 12 : Quel est le courant dans le collecteur Q 13 : Quel est le gain du transistor ?

A : 125µA ; B : 100 mA ; C : 80 mA ; D : 0,8 mA A:  = 99 ; B:  = 101 ; C:  = 100 ; D:  = 1,01

Q : 14 Quel est le gain de ce montage ? Q 15 : Pour obtenir un gain en tension de -3,

quelle résistance R doit-on mettre ?
E 100 500 S
E R= ? 20k S
-
-

+ 
+

A : +5 B : -5 C : +0,2 D : -0,2 A : 23k B : 60k C : 30k D : 6,6k

Q 16 : Pour obtenir un gain en tension de -5, Q 17 : Pour obtenir un gain en tension de -3

quelle résistance R doit-on mettre ? quelle résistance R doit-on mettre ?

E 5k R=? S
E R=? 20 k S
-
-

+ 
+

A : 5 k B : 1k C : 25 k D : 125 k A : 23 k B : 60 k C : 30 k D : 6,6 k

ESMT/ LPTI2 Systèmes électroniques TD N° 1

Q 18 : A la sortie du mélangeur N.L.(produit), Q 19 : la tension Vs à la sortie du mélangeur

on aura : linéaire (audio) est :

4 MHz Mélangeur R=R’=10k et 20k

Sortie

A : Vs=-2(Ve+Ue)
6 MHz
B :Vs=10Ve+20Ue
A : 10 et 2 MHz B : 2 et 24 MHz C : Vs=-20Ve-10Ue
C : 10 et 6 MHz D : 4 et 10 MHz D : Vs= 2(Ve+Ue)

Q20 : On rappelle la structure classique d’un oscillateur sinusoïdal :

 chaîne directe : H(p)
 chaîne de retour : K(p)
 gain de boucle ouverte : T(p) = H(p).K(p)

a) la chaîne directe est toujours construite autour d’un dispositif amplificateur

b) la chaîne de retour peut être passive ou active
c) la chaîne de retour contient toujours une inductance
d) la fréquence d’oscillation f0 ne dépend que de H(p)

Q21 : Le schéma ci-dessous est celui d’un oscillateur sinusoïdal oscillant à f0 = 1,8 MHz :

Vrai Faux
a) le transistor à effet de champ fait partie de la chaîne directe † †
b) la chaîne de retour est constituée par R2 // † †
c) une valeur correcte pour les condensateurs C est 100 pF † †
d) la valeur des condensateurs C a une influence sur la fréquence d’oscillation † †
e) la valeur de L a une influence sur la fréquence d’oscillation † †
