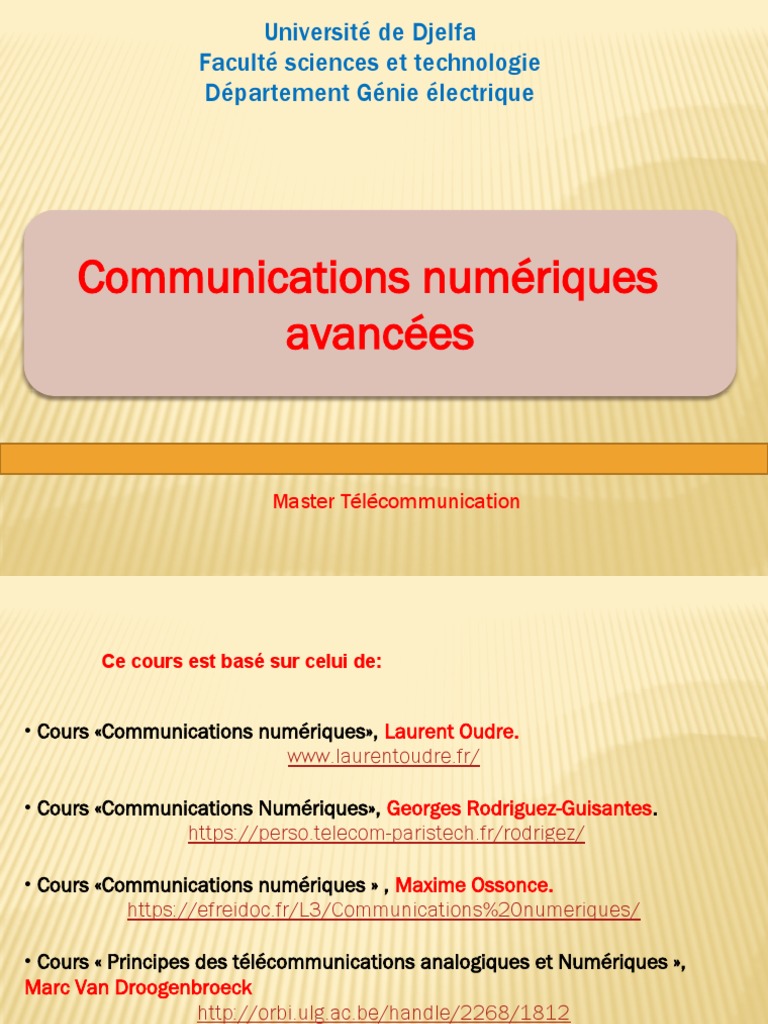

Université de Djelfa

Faculté sciences et technologie

Département Génie électrique

Communications numériques
avancées

Master Télécommunication
 Ce cours est basé sur celui de:

• Cours «Communications numériques», Laurent Oudre.

www.laurentoudre.fr/

• Cours «Communications Numériques», Georges Rodriguez-Guisantes.

https://perso.telecom-paristech.fr/rodrigez/

• Cours «Communications numériques » , Maxime Ossonce.

https://efreidoc.fr/L3/Communications%20numeriques/

• Cours « Principes des télécommunications analogiques et Numériques »,

Marc Van Droogenbroeck
http://orbi.ulg.ac.be/handle/2268/1812
 PROGRAMME
Chapitre 1. Rappels sur les modulations numériques
- Modulations à bande étroite et à large bande
- Modulations numériques de type ASK, FSK, PSK
- Transmissions Numériques en bande limitée
- Evaluations des systèmes de transmission numériques
- Récepteurs AWGN : Démodulateur et Détecteur
Chapitre 2. Canaux non idéaux
- Canaux sans fil, trajets multiples, bruit, interférences, Canaux invariants
et variants, Fading de Rice et de Rayleigh
Chapitre 3. Techniques d'accès multiple
- Time Division Multiple Access (TDMA)
- Frequency Division Multiple Access (FDMA)
- Code Division Multiple Access (CDMA)
- Orthogonal Frequency Division Multiplexing (OFDM)
Chapitre 4. Systèmes MIMO
- Diversité à l'émission, Codage spatio-temporel, Multiplexage spatial
- Démodulation conjointe, Multi-utilisateurs MIMO
 Partie III
Techniques d'accès multiple


- Time Division Multiple Access (TDMA)
- Frequency Division Multiple Access (FDMA)
- Code Division Multiple Access (CDMA)
- Orthogonal Frequency Division Multiplexing (OFDM)
Accès Multiple
Généralités

Méthodes d’accès multiples

Partager le canal radio (spectre et temps) entre différents utlisateurs,
Pourquoi?

Motivation

1. Permettre l’accès pour que les utilisateurs communiquent simultanément

⇒ création d’un canal (“channelization”), portion de temps et/ou de fréquence

allouée temporairement à un utilisateur pour communiquer et transmettre ses
données

2. Servir le plus grand nombre d’utilisateurs (rentabilité) tout en garantissant une

ceratine qualité de service (QoS), ie. Taux d’erreur, débits, connectivités, délai, etc....
Accès Multiple
Méthodes Accès Multiples

Méthodes Accès Multiples centralisées :

Frequency Division Multiple Access, FDMA,
Time Division Multiple Access, TDMA,
Code Division Multiple Access, CDMA,
Space Division Multiple Access, SDMA,
Accès Multiple
Méthodes Accès Multiples

Méthodes Accès Distribuées et/ou Aléatoires (Packet Radio/Random Access)

- ALOHA, CSMA, CSMA/CA and CSMA/CD
- Token Ring
Accès Multiple Par Répartition en Fréquence - FDMA
Principe générale

chaque utilisateur se voit assigner une fréquence ou bande de

fréquences (généralement contigues) pour la durrée de sa
communication,

Modulation par porteuse Sommation

Accès Multiple Par Répartition en Fréquence - FDMA
Démultiplexage FDMA

Signal reçu

Filtre passe-bande

Démodulation par porteuse

Signal original
Accès Multiple Par Répartition en Fréquence - FDMA
Avantages - inconvénients
Accès Multiple Par Répartition en Temps - TDMA
Principe générale

sur une une même bande de fréquence, N utilisateurs

communiquent sur un intervalle de temps fixe (Time-Slot, TS),
sur chaque TS, un utilisateur unique peut communiquer en
utilisant la bande allouée,

le processus
est répété
dans le temps
de manière
périodique.
Accès Multiple Par Répartition en Temps - TDMA
Démultiplexage TDMA

Echantillonnage

Source 2 reconstruite
Accès Multiple Par Répartition en Temps - TDMA
Avantages - inconvénients
Accès Multiples : Schémas Hybrides FDMA/TDMA
Exemple du GSM : FDMA/TDMA

les sous bandes de 200 kHz sont

numérotés de manière
consécutive en utlisant la
numérotation Absolute Radio
Frequency Channel Numbers,
ARFCNs.
Accès Multiples : Schémas Hybrides FDMA/TDMA
Exemple du GSM : FDMA/TDMA

•Canal Physique : numéro de

time-slot +bande de fréquence,
•les données transitant sur un canal
physique proviennent de
canaux logiques
Accès Multiples Par Répartition de Codes - CDMA
Principe générale

On attribue à chaque utilisateur un code dît d’étalement pour

moduler son signal d’information,
Les utilisateurs occupent la même bande au même instant,
Accès Multiples Par Répartition de Codes - CDMA
Principe générale
le CDMA consiste à « étaler le
spectre » au moyen d'un code
alloué à chaque communication.

Codes orthogonaux
(Golden code)

Le récepteur utilise ce
même code pour démoduler
le signal qu'il reçoit et
extraire l'information utile.
Accès Multiples Par Répartition de Codes - CDMA
Étalement de spectre

Spectre original Spectre étalé

Accès Multiples Par Répartition de Codes - CDMA
Étalement de spectre

Cacher un signal dans le bruit

Accès Multiples Par Répartition Spatiale - SDMA
Principe générale

méthode d’accès pour améliorer l’efficacité des méthodes

FDMA/TDMA et CDMA en utilisant la répartition spatiale
utilisation d’antennes multiples directionnelles pour créer des
canaux orthogonaux
Orthogonal Frequency Division multiplex - OFDM
Principe générale

L’OFDM (orthogonal frequency-division multiplexing) est un procédé de communication

numériques par répartition en fréquences orthogonales sous forme de multiples sous-
porteuses.

Cette technique permet de lutter contre les canaux sélectifs en fréquence en émettant
une égalisation de faible complexité. Ces canaux se manifestent notamment en
présence de trajets multiples et sont d'autant plus pénalisants que le débit de
transmission est élevé.
Orthogonal Frequency Division multiplex - OFDM
Principe générale

C’est la raison pour laquelle on trouve cette technique largement adoptée dans la
plupart des applications à très haut débit.
Orthogonal Frequency Division multiplex - OFDM
L'orthogonalité dans OFDM

Le principe de l'OFDM consiste à répartir sur un grand nombre de sous-porteuses le

signal numérique que l'on veut transmettre. Comme si l'on combinait le signal à
transmettre sur un grand nombre de systèmes de transmission (des émetteurs, par
exemple) indépendants et à des fréquences différentes.

Pour que les fréquences des sous-porteuses soient les plus proches possibles et ainsi
transmettre le maximum d'information sur une portion de fréquences donnée, l'OFDM
utilise des sous-porteuses orthogonales entre elles. Les signaux des différentes sous-
porteuses se chevauchent mais grâce à l'orthogonalité n'interfèrent pas entre eux.
Orthogonal Frequency Division multiplex - OFDM
MODULATION OFDM (TNT)

Pour la TNT, les autorités ont choisi une modulation à 6817 porteuses espacées de 1116 Hz :

• le flux de données à 39 Mbits/s est transformé en 6048 flux de débit 39M / 6048 = 6,448 kbits/s
• ces flux sont filtrés par des passe-bas puis modulent 6048 porteuses légèrement décalées
• 769 porteuses sont modulées par des signaux de synchronisation/service

débit
6448 bits/s filtrage +
modulation

porteuse f1

6048 + 769
6048 flux porteuses +
modulées
signal OFDM émis

filtrage +
série / parallèle modulation

porteuse
f6048 Orthogonal Frequency Division multiplex
Orthogonal Frequency Division multiplex - OFDM
SPECTRE DU SIGNAL MODULÉ OFDM

Le spectre est constitué de la juxtaposition de 6817 porteuses espacées de 1116 Hz :

porteuse f2 porteuse f3
amplitude spectre OFDM résultant

porteuse f1 porteuse
f6817

fréquence

La structure très particulière de ce spectre explique sa forme quasi rectangulaire.

C’est une des manières les plus efficaces d’occuper complètement un canal de largeur
donnée.
Orthogonal Frequency Division multiplex - OFDM

RAPIDITÉ DE MODULATION

Le récepteur peut démoduler ces 6817 porteuses, même si elles se recouvrent partiellement :

Chaque porteuse modulée peut donc avoir une largeur spectrale allant jusqu’à 1116 * 2= 2232 Hz

 la rapidité de modulation maximale pour chaque porteuse est : R = 1116 bauds

 alors que de débit numérique par porteuse doit être de : D = 6448 bits/s

Conclusion : il faudra donc utiliser une modulation transmettant 6 bits/symbole !

Orthogonal Frequency Division multiplex - OFDM

MODULATION 64-QAM D’UNE PORTEUSE

Chaque porteuse est modulée par le signal binaire selon une modulation 64-QAM définie par la
constellation suivante :

 rapidité de modulation :
R = 6448/6 = 1075 bauds

 largeur du spectre de la
porteuse modulée :
B  1075*2 = 2150 Hz

 compatibilité avec la place

disponible :
B < Bmax = 2232 Hz ouf !

• le signal à transmettre est divisé en tranches ou mots de 6 bits (symboles)

• à chaque mot de 6 bits correspond un état de la porteuse (amplitude et phase)
• l’état de la porteuse change donc tous les 6 bits
