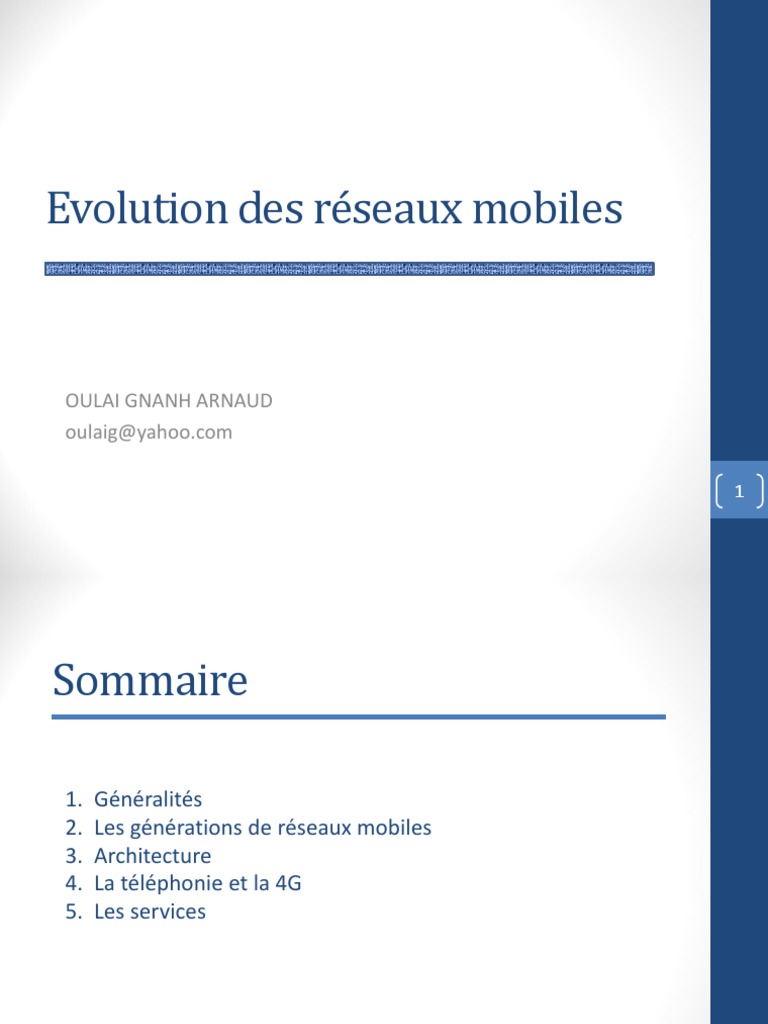

Evolution des réseaux mobiles

OULAI GNANH ARNAUD

oulaig@yahoo.com

1
Sommaire

1. Généralités
2. Les générations de réseaux mobiles
3. Architecture
4. La téléphonie et la 4G
5. Les services

2
Généralité
Objectifs:
- Définir la télécommunication
- Présenter les notions de bases en télécommunications.

3
 1. Généralité
• Le dictionnaire de l’IEEE définit la télécommunication comme
étant la transmission d’un signal sur une longue distance.
Exemples: le télégraphe, la radio, la télévision etc.
• Le réseau de télécommunication consiste en l’interconnexion d’un
réseau local avec un ou plusieurs réseaux de longue distance
• Les réseaux des opérateurs mobiles ont été conçus initialement
pour le trafic de la voix.
• Progressivement, la nature du trafic a évolué vers des services plus
complexes de données tels que les SMS, l’accès Internet ou encore
la télévision mobile.
• Les équipementiers ainsi que les opérateurs mobiles ont su
accompagner cette évolution en introduisant de nouveaux types
de modulations et de technologies d’accès et technologies de 4
réseau.
 1. Généralité
1.1. La fréquence:
• Pour comprendre les concepts avancés des télécommunications, il
est nécessaire de connaître la fréquence et les éléments connexes.
• Selon l’IEEE, la fréquence est le nombre de cycle complet de
variation d’un signal sinusoïdal dans le temps.
• La figure ci-dessous vous présente deux sinusoïdes. A gauche nous
avons un signal à basse fréquence et à droite un signal de
fréquence plus élevée.
• L’amplitude est une variable caractérisant une oscillation
sinusoïdale. Elle donne la variation d’une grandeur physique depuis
sa position neutre jusqu’à une valeur positive ou négative.
L’amplitude est exprimée en quantité physique comme en tension,
5
en pression sonore, etc.
 1. Généralité
1.1. La fréquence:
• La phase est une mesure relative qui décrit la relation temporelle
entre deux signaux ayant la même fréquence.

6
 1. Généralité
1.1. La fréquence:

7
 1. Généralité
1.2. La transmission:
• La transmission peut être définie comme étant le transfert de signal
ou message d’un emplacement à un autre.
• La transmission est responsable du transport du signal d’un individu x
vers un individu y
• Le signal peut être transmis aussi loin possible avant qu’il ne soit
corrompu pour une raison ou pour une autre. Par exemple, un signal
vocal transmis par un poste téléphonique standard sur une paire de
fils de cuivre peut atteindre une distante de quelque 30 km ou moins
avant de perdre tout intelligibilité.
• C’est parce que la puissance du signal est faible qu’il devient
inaudible. Pour surmonter cette limitation de distance, nous pouvons
nous tourner vers la transmission par porteuse ou par radio.
8
• Les deux types de transmission impliquent la génération et le
conditionnement d'un signal radio.
 1. Généralité
1.2. La transmission:
• La transmission par une porteuse implique généralement l'utilisation
d'un milieu conducteur tel que le câble coaxial, ou la fibre optique
pour acheminer un signal radio ou lumineux.
• La transmission radio implique toujours la radiation du signal sous la
forme d'une onde électromagnétique.
• On distingue deux types de transmission: la transmission analogique
et la transmission numérique.
• On dit que x(t) est un signal continu si t est une variable continue.
Lorsqu’un signal continu x(t) peut prendre une valeur quelconque
appartenant à l’intervalle [a,b], où a peut avoir la valeur -∞ et b
peut valoir +∞, il s’agit d’un signal analogique.
• Lorsqu’un signal discret x[n] ne peut prendre qu’un nombre fini de
9
valeurs distinctes, on dit qu’il s’agit d’un signal numérique
 1. Généralité
1.3. La modulation:
• La modulation peut être définie comme le processus par lequel le
signal est transformé de sa forme originale en une forme adaptée au
canal de transmission, par exemple en faisant varier les paramètres
d'amplitude et d'argument (phase/fréquence) d'une onde
sinusoïdale appelée porteuse.
• On distingue trois grands types de modulation:
- La modulation d’amplitude (AM): est la variation de l'amplitude
d'une porteuse en fonction du signal de bande de base
d'information.
- La modulation de fréquence (FM): consiste à faire varier la
fréquence en fonction du signal à transmettre.
- La modulation de phase (PM): consiste à faire varier la phase en
10
fonction du signal à transmettre.
 1. Généralité
1.3. La modulation:

11
 1. Généralité
1.4. Les techniques d’accès au réseau:
• Le réseau mobile vise à offrir un service de communication entre
les abonnés du réseau fixe (PSTN) et ceux du réseau mobile, et les
abonnés du réseau mobile entre eux.
• Une bande de fréquence ou bande passante est toujours allouée
à l’opérateur de téléphonie mobile pour lui permettre d’offrir le
service.
• L’objectif des techniques d’accès est d’optimiser le nombre
d’utilisateurs par unité de fréquence de la bande passante.
• On peut citer parmi les techniques d’accès majeures FDMA
(frequency division multiple access), TDMA (time division multiple
access) et CDMA (code division multiple access).
• Les techniques CDMA et TDMA permettent d’aggreger un grand
12
nombre d’utilisateurs par unité de fréquence de la bande
passante.
1. Généralité
1.4. Les techniques d’accès au réseau:
1.4.1. Frequency Division Multiple Access (FDMA)
• La technique FDMA permet de diviser la bande passante en
segment de fréquence. Chaque segment étant utilisable par un
abonné.
• La moitié des segments contigus sont affectés pour le trafic
sortant et l'autre moitié au trafic entrant.
• Une bande de garde est généralement fournie entre le trafic
entrant et le trafic sortant.
• Avec FDMA, tous les utilisateurs partage le canal de fréquence
simultanément. Cependant chaque utilisateur transmet à une
fréquence unique.
• FDMA est compatible avec les signaux numériques et analogiques. 13
• FDMA demande des filtres très efficaces dans les équipements
radio, contrairement à TDMA et CDMA
 1. Généralité
1.4. Les techniques d’accès au réseau:
1.4.2. Time Division Multiple Access (TDMA)
• A la différence de FDMA, le TDMA fonctionne dans le domaine
temporel.
• La bande de fréquences est divisée en trames TDMA de longueur
finie. Chaque trame est divisée en n time slots. Chacun de ces n time
slots de la trame peut être assigné à un abonné différent. De cette
façon, une simple bande de fréquence peut contenir jusqu’à n
abonnés.
• La transmission d’un seul abonné comporte différents time slots
assignés cycliquement à l’abonné (généralement un TS par trame)
• Avec TDMA, chaque bande de fréquence est uniquement employée
par un seul abonné à un moment donné. Ceci empêche la production
14
d’interférences entre différents abonnés ( ou réduit le bruit autant
que possible ou selon les exigences).
 1. Généralité
1.4. Les techniques d’accès au réseau:
1.4.3 Code Division Multiple Access (CDMA)
• Dans le cas de l’accès multiple à répartition par les codes, tous les
mobiles coexistent dans une même bande de fréquence et
transmettent sur les mêmes intervalles temporels, mais utilisent
des techniques d’étalement de spectre pour lesquelles chaque
utilisateur possède un code, ou séquence, unique dans la cellule
qui détermine les fréquences et la puissance utilisées.
• Ces techniques consistent à redistribuer et étaler le signal sur une
très grande largeur de bande, jusqu’à le rendre invisible
idéalement pour les autres utilisateurs de la même largeur de
bande.
• L’émetteur lie l’information originale avec le code. L’information
codée est alors transmise au travers de l’interface radio. 15
L’information originale est régénérée dans l’unité de récepteur en
utilisant le même code de manière synchrone.
1. Généralité
1.4. Les techniques d’accès au réseau:
1.4.3 Code Division Multiple Access (CDMA)
• Parmi les techniques d’étalement de spectre, on peut citer:
- TH-CDMA (Time Hopping CDMA)
- FH-CDMA (Frequency Hopping CDMA)
- DS-CDMA (Direct-Sequence CDMA)

16
Les générations de réseaux mobiles
Objectifs:
- Présenter les générations de réseaux mobiles et leurs
caractéristiques

17
2.Les générations de réseaux mobiles
2.1. Les premières générations de réseaux mobiles:
• Les systèmes de première génération étaient caractérisés par leurs
systèmes de transmission analogique et ont été conçus
principalement pour la fourniture de services vocaux
• Ils étaient différents de leurs prédécesseurs systèmes de
communications mobiles en ce qu'ils utilisaient le concept cellulaire
• Ils permettaient la commutation automatique et le transfert des
appels.
• La société japonaise Nippon Telephone and Telegraph (NTT) a mis en
service le premier système cellulaire commercial au monde en 1979.
• Le système Nordic Mobile Telephone (NMT-400), déployé en Europe
en 1981, a été le premier système à prendre en charge le transfert
automatique et l'itinérance internationale.
• Les systèmes de première génération les plus performants ont été 18
AMPS aux États-Unis et ses variantes, les systèmes de
communication à accès total (ETACS et NTACS) en Europe et au japon
2.Les générations de réseaux mobiles
2.1. Les premières générations de réseaux mobiles:
AMPS ETACS NTACS NMT-450/
NMT-900
Year of 1983 1985 1988 1981
introduction
Frequency D/L:869- D/L:916- D/L:860- NMT-450:450-470MHz
Band 894MHz 949MHz 870MHz NMT-900:890-960MHz
U/L:824- U/L:871- U/L:915-
849MHz 904MHz 925MHz
Channel 30kHz 25kHz 12.5kHz NMT-450:25kHz
Bandwidth NMT-900:12.5kHz
Multiple FDMA FDMA FDMA FDMA
Access
Duplexing FDD FDD FDD FDD
Voice FM FM FM FM
19
Modulation
Number of 832 1240 400 NMT-450:200
Channels NMT-900:1999
2.Les générations de réseaux mobiles
2.2. Deuxième génération de systèmes cellulaires (2G)
• L'amélioration des capacités de traitement des plates-formes
matérielles au fil du temps a permis le développement de systèmes
sans fil 2G.
• Les systèmes 2G étaient également principalement destinés au
marché de la voix mais, contrairement aux systèmes de la première
génération, utilisaient la transmission numérique.
• La capacité du système a été améliorée grâce à:
-l'utilisation de codecs vocaux numériques à efficacité spectrale
-le multiplexage de plusieurs utilisateurs sur le même canal de
fréquence via des techniques de multiplexage par division de temps ou
par division de code
-la réutilisation des fréquences très proches rendue possible par
l'amélioration des performances d'erreur des techniques de 20
modulation, de codage et d'égalisation numériques, ce qui a permis de
réduire le rapport porteuse sur interférence requis de 18 dB à quelques
dB
2.Les générations de réseaux mobiles
2.2. Deuxième génération de systèmes cellulaires (2G)
• La qualité de la voix a également été améliorée grâce à l'utilisation
de bons codecs vocaux et à un traitement de signal robuste au
niveau des liaisons
• Les systèmes 2G utilisent un cryptage simple pour fournir une
mesure de sécurité contre les écoutes et la fraude, qui étaient une
source de préoccupation majeure avec les systèmes analogiques de
première génération
• Des exemples de systèmes cellulaires numériques 2G incluent les
systèmes GSM (Global System for Mobile Communications), CDMA
IS-95 et TDMA IS-136.
• En plus de fournir une qualité vocale, une capacité et une sécurité
améliorées, les systèmes 2G ont introduit de nouvelles applications.
Le premier parmi ceux-ci était le service de messagerie courte (SMS).
21
• Outre les SMS, les systèmes 2G prennent également en charge les
applications de données sans fil à faible débit de données.
2.Les générations de réseaux mobiles
2.2. Deuxième génération de systèmes cellulaires (2G)

GSM IS-95 IS-54/IS-136

Year of Introduction 1990 1993 1991
Frequency Bands 850/900MHz, 850MHz/1.9GHz 850MHz/1.9GHz
1.8/1.9GHz
Channel Bandwidth 200kHz 1.25MHz 30kHz
Multiple Access TDMA/FDMA CDMA TDMA/FDMA
Duplexing FDD FDD FDD
Voice Modulation GMSK DS-SS:BPSK, π/4QPSK
QPSK
Data Evolution GPRS, EDGE IS-95-B CDPD
Peak Data Rate GPRS:107kbps; IS-95-B:115kbps ∼ 12kbps
EDGE:384kbps
Typical User Rate GPRS:20-40kbps; IS-95B: <64kbps; 9.6kbps
22
EDGE:80-120kbps
User Plane Latency 600-700ms > 600ms > 600ms
2.Les générations de réseaux mobiles
2.3. Troisième génération de système cellulaire (3G)
• Les systèmes de troisième génération (3G) ont fait un bond en avant
par rapport à la 2G en offrant des débits de données beaucoup plus
élevés, une augmentation significative de la capacité vocale et
prenant en charge des services et applications avancés, y compris le
multimédia.
• Les travaux sur la 3G ont débuté au début des années 90 lorsque
l'Union internationale des télécommunications (UIT) a lancé un appel
à propositions pour des systèmes 3G (connus sous le nom d'IMT-
2000) et commencé à en identifier le spectre.
• L’objectif de l’UIT était de créer une spécification harmonisée au
niveau mondial pour la communication mobile, qui faciliterait
l’interopérabilité mondiale et permette de réduire les coûts.
• L’UIT a défini les exigences de débit de données suivantes comme
critère pour les IMT-2000: 23

- 2Mbps dans des environnements fixes ou dans des bâtiments

- 384kbps en milieu piétonnier ou urbain
2.Les générations de réseaux mobiles
2.3. Troisième génération de système cellulaire (3G)
- 144 kbps dans les environnements étendus avec
automobilistes
• Outre le haut débit de données, les systèmes 3G envisageaient
également de fournir un meilleur contrôle de la qualité de service
(QoS) adapté à une variété d'applications.
• Un certain nombre de propositions ont été soumises à l'UIT au cours
des 10-15 dernières années et six ont été acceptées jusqu'à présent.
• L'un des aspects les plus intéressants des propositions 3G était le
choix de CDMA comme technique d'accès privilégiée pour la majorité
des systèmes 3G. Non seulement le camp IS-95 proposait-il
l’évolution vers une technologie 3G basée sur CDMA, appelée
CDMA2000, mais le camp GSM proposait sa propre version de
CDMA, appelée Wideband CDMA (W-CDMA).
24
2.Les générations de réseaux mobiles
2.3. Troisième génération de système cellulaire (3G)
W-CDMA CDMA2000 EV-DO HSPA
Standard 3GPP Release 99 3GPP2 3GPP2 3GPP Release
5/6
Frequency 850/900MHz, 450/850MHz 450/850MHz 850/900MHz,
Bands 1.8/1.9/2.1GHz 1.7/1.9/2.1GHz 1.7/1.9/2.1GHz 1.8/1.9/2.1GHz
Channel 5MHz 1.25MHz 1.25MHz 5MHz
Bandwidth
Peak Data 384–2048kbps 307kbps DL:2.4–4.9Mbps DL:3.6–
Rate UL:800– 14.4Mbps
1800kbps UL:2.3–5Mbps
Typical 150–300kbps 120–200kbps 400–600kbps 500–700kbps
User Rate
User-Plane 100–200ms 500–600ms 50–200ms 70–90ms
Latency
Duplexing FDD FDD FDD FDD 25
Data DS-SS: QPSK DS-SS: BPSK, DS-SS: QPSK, DS-SS: QPSK,
Modulation QPSK 8PSK and 16QAM and
16QAM 64QAM
2.Les générations de réseaux mobiles
2.4. Au-delà de la 3G: HSPA +, WiMAX et LTE
• À partir de 2009, les opérateurs de téléphonie mobile du monde
entier planifient leur prochaine étape dans l'évolution de leurs
réseaux.
• Le choix qu’ils feront dépendra en grande partie de leur statut actuel
de déploiement de réseau, des pressions concurrentielles et de leur
appétit pour des investissements importants.
• Il est raisonnable de supposer que la plupart des opérateurs
choisiraient l’une des trois options suivantes:
- Déployer HSPA et ses technologies évolutives et retarder le plus
possible la migration vers LTE.
- Déployer WiMAX (Worldwide Interoperability for Microwave Access)
pour les données à large bande. Cette option est particulièrement
intéressante pour:
26
 les nouveaux opérateurs qui n’ont pas de réseaux de téléphonie
mobile existants et souhaitent déployer rapidement une offre
haut débit compétitive,
2.Les générations de réseaux mobiles
2.4. Au-delà de la 3G: HSPA +, WiMAX et LTE
 Les opérateurs CDMA qui souhaitent offrir rapidement de vrais
services à large bande et ne voient pas de technologie CDMA
évoluée, viable et compétitive.
 opérateurs à spectre non apparié souhaitant déployer rapidement
un système TDD.
- Déployer le LTE dès que possible. De nombreux opérateurs CDMA qui
estiment que leur réseau 1X-EVDO (Evolution Data Optimized) est un
désavantage concurrentiel par rapport aux réseaux HSPA, et ne
croient pas que le WiMAX soit une option viable, souhaiteront
probablement migrer vers le LTE aussi rapidement que possible.
• De nombreux opérateurs qui n'ont pas déployé de réseaux 3G, par
exemple dans les pays en développement, trouveront probablement
l'option de passer directement au LTE.
27
• De nombreux acteurs de l'industrie considèrent WiMAX et LTE
comme des systèmes 4G.
2.Les générations de réseaux mobiles
2.4. Au-delà de la 3G: HSPA +, WiMAX et LTE

HSPA+ Mobile WiMAX LTE

Standard 3GPP Release 7&8 IEEE 802.16e-2005 3GPP Release 8
Frequency Bands 850/900MHz, 2.3GHz, 2.6GHz, 700MHz,
(Early Deployments) 1.8/1.9GHz, and 3.5GHz 1.7/2.1GHz, 2.6GHz,
1.5GHz
Channel Bandwidth 5MHz 5, 7, 8.75, and 1.4, 3, 5, 10, 15, and
10MHz 20MHz
Peak Downlink Data 28–42Mbps 46Mbps (10MHz, 2 150Mbps (2 × 2
Rate ×2 MIMO, 20MHz)
MIMO, 3:1 DL to UL
ratio TDD); 32Mbps
with 1:1
Peak Uplink Data 11.5Mbps 7Mbps (10MHz, 3:1 75Mbps (10MHz)
Rate DL to
UL ratio TDD); 28
4Mbps with 1:1
2.Les générations de réseaux mobiles
2.4. Au-delà de la 3G: HSPA +, WiMAX et LTE

HSPA+ Mobile WiMAX LTE

User-Plane Latency 10–40ms 15–40ms 5–15ms
Frame Size 2ms frames 5ms frames 1ms sub-frames
Downlink Multiple CDMA/TDMA OFDMA OFDMA
Access
Uplink Multiple CDMA/TDMA OFDMA SC-FDMA
Access
Duplexing FDD TDD; FDD option FDD and TDD
planned
Data Modulation DS-SS: QPSK, OFDM: QPSK, 16QAM, OFDM: QPSK,
16QAM, and 64QAM 16QAM, and
and 64QAM 64QAM
Channel Coding Turbo codes; rate Convolutional, turbo RS Convolutional
3/4, 1/2, codes, rate 1/2, 2/3, and Turbo 29
1/4 3/4, coding:
5/6 rate 78/1024 to
948/1024
2.Les générations de réseaux mobiles
2.4. Au-delà de la 3G: HSPA +, WiMAX et LTE

HSPA+ Mobile WiMAX LTE

Hybrid-ARQ Yes; incremental Yes, chase combining Yes, various
redundancy and
chase
combining
MIMO Tx diversity, spatial Beamforming, open- Transmit
multiplexing, loop Diversity, Spatial
beamforming Tx diversity, spatial Multiplexing, 4 ×
multiplexing 4 MIMO Uplink:
Multi-user
collaborative
MIMO
Persistent No No Yes
Scheduling
30
2.Les générations de réseaux mobiles
2.5. Quatrième génération de système de communication: LTE / SAE
• Alors que l'adoption du haut débit fixe a commencé à croître
rapidement dans le monde entier la communauté mobile a reconnu
la nécessité de développer un système haut débit mobile compatible
avec le DSL et capable de supporter la croissance rapide du trafic IP
• Vers 2005, deux groupes au sein du 3GPP ont commencé à élaborer
une norme pour prendre en charge la forte croissance attendue du
trafic de données IP.
• Le groupe Réseau d'accès radio (RAN) a entamé ses travaux sur le
projet LTE (Long Term Evolution) et le groupe Aspects systèmes ont
entamé les travaux sur le projet Evolution de l'architecture des
systèmes (SAE System Architecture Evolution)
• Ces deux groupes avaient achevé leur étude initiale vers le milieu de
2006 et sont ensuite passée à sa normalisation.
31
• Le groupe LTE a développé un nouveau réseau d'accès
radioélectrique appelé Enhanced UTRAN (E-UTRAN), une évolution
du réseau UMTS RAN.
2.Les générations de réseaux mobiles
2.5. Quatrième génération de système de communication: LTE / SAE
• Le groupe SAE a mis au point une nouvelle architecture de réseau
tout en paquets IP appelée Evolved Packet Core (EPC).
• EUTRAN et EPC ont formé ensemble le système de paquets évolués
(EPS).
• Les systèmes 4G ont l’EUTRAN sur leur réseau d’accès et l’EPC sur le
cœur du réseau

32
Architecture
Objectifs:
- Décrire les entités majeures de l’architecture physique des
réseaux mobiles partant du GSM

33
3. Architecture
3.1. Architecture du réseau GSM
• Le GSM est un réseau de téléphonie mobile terrestre (PLMN Public
Land Mobile Network).
• Tout réseau voulant correspondre au standard GSM devra présenter
une architecture conforme en partant des entités physiques aux
entités de niveau applicatif.
• L’architecture du réseau GSM est organisée en sous systèmes
• On distingue les sous systèmes suivants:
- Mobile Station (MS) Subsystem and Elements
- La radio (BSS: Base Station Subsystem)
- Le réseau (NSS: Network SubSystem)
- Gestion et de maintenance (OSS Operation Support
Subssystem)
34
3. Architecture
3.1. Architecture du réseau GSM

35
3. Architecture
3.1. Architecture du réseau GSM
3.1.1. Mobile Station
- La MS est constituée d’équipement physique utilisé par l’abonné
pour se connecter au réseau
- On distingue l’équipement mobile (ME Mobile Equipment) et la carte
SIM(Subscriber Identity Module)
- L’équipement mobile est composé du MT (Mobile Termination) qui
dépend de type d’applications et services . On a aussi divers types de
matériels terminaux (TE: Terminal Equipment) en association avec
des adapteur (TA: Terminal Adapter)
- La carte SIM contient les caractéristiques de l’abonnement, l’IMSI
(International Mobile Subscriber Identity), le TMSI (Temporary
IMSI), et les algorithmes de chiffrement
36
3. Architecture
3.1. Architecture du réseau GSM
3.1.1. Mobile Station
3.1.1.1. Mobile Equipment
• Le Mobile Equipment est identifié (exclusivement) à l'intérieur de
n'importe quel réseau GSM par l'international Mobile Equipment
Identity (IMEI)
• L'IMEI est un numéro à 15 chiffres qui présente la structure suivante:
- IMEI=TAC/FAC/SNR/sp
- TAC : Type Approval Code, déterminé par le corps central du GSM
(6 chiffres)
- FAC: Final Assembly Code, identifie le constructeur (2 chiffres)
- SNR: Serial Number (6 chiffres)
- sp: Chiffre supplémentaire de réserve (1 chiffre)
37
• Les terminaux GSM sont divisés en cinq classes en fonction de leur
puissance
3. Architecture
3.1. Architecture du réseau GSM
3.1.1. Mobile Station
3.1.1.1. Mobile Equipment

CLASSE PUISSANCE MAXIMALE INTERVALLE ADMISSIBLE

EN WATT EN WATT
1 20
2 8 5.0 à 12.7
3 5 3.2 à 7.9
4 2 1.3 à 3.2
5 0.8 0.5 à 1.3
• La puissance de transmission sur le canal radio, varie entre un
maximum de 20 Watt et un minimum de 0.8 Watt.
• Une particularité de la MS consiste en la capacité de changer la 38
puissance d'émission du signal sur le canal radio de façon
dynamique
3. Architecture
3.1. Architecture du réseau GSM
3.1.1. Mobile Station
3.1.1.2. La SIM
• L’abonné est identifié par un module spécifique dans lequel sont
inscrites toutes les données propres à l’utilisateur (carte SIM,
Subscriber Identity Module)
• Cette carte délivrée par l’opérateur, mémorise un nombre important
d’informations:
- Des données propres à l’opérateur
- Des données propres à l’utilisateur (identification, service
optionnels, annuaire …)
- Des données propres à l’usage du terminal (dernière zone de
localisation, liste des réseaux utilisés…)
39
- Les informations de sécurité (mots de passe utilisateur, compteur
d’erreur, clé de déblocage, clé d’authentification, clé de cryptage
propre au terminal …)
3. Architecture
3.1. Architecture du réseau GSM
3.1.1. Mobile Station
3.1.1.2. La SIM
- Les messages ( SMS, Short Message Service)
• L’utilisation du portable est protégée par un mot de passe
utilisateur demandé à l’initialisation du système (CHV1, Card Holder
Verification ou code PIN, Personnal Identity Number)
• Certaines fonctions ne sont accessibles qu’après l’introduction d’un
mot de passe de second niveau (CHV2 ou PIN2).
• La carte de SIM permet de dissocier les données utilisateurs de
celle du terminal et à l’opérateur de bloquer l’un indépendamment
de l’autre.
• A chaque utilisateur est associé un numéro d’appel international
(MSISDN Mobile Station International Subscriber Directory 40
Directory Number) par lequel l’abonné peut être appelé
3. Architecture
3.1. Architecture du réseau GSM
3.1.1. Mobile Station
3.1.1.2. La SIM
• Un identifiant (IMSI International Mobile Subscriber Identity) est
utilisé par le réseau pour localiser l’abonné. Cependant pour éviter
de transporter dans le réseau l’identifiant personnel de
l’utilisateur(confidentialité), lorsqu’un utilisateur est présent dans
une zone, un identifiant temporaire lui est attribué (TMSI,
Temporary Mobile Station Identity)

41
3. Architecture
3.1. Architecture du réseau GSM
3.1.2. Le sous-système radio ou BSS (Base Station Sub-system)
• Sa fonction principale est la gestion de l'attribution des ressources
radio, indépendamment des abonnés, de leur identité ou leur
communication.
• Il comporte un ensemble de bases radio (BTS, Base Transceiver
Station) ou interfaces air qui gèrent le trafic radio avec le mobile. La
zone couverte par une base radio (BTS) constitue une cellule.
• Une station de contrôle gère un ensemble de BTS (BSC, Base Station
Controller)
• Pour un opérateur de télécoms, il constitue l’infrastructure la plus
lourde.

42
3. Architecture
3.1. Architecture du réseau GSM
3.1.2. Le sous-système radio ou BSS (Base Station Sub-system)
3.1.2.1. La station de base BTS (Base Transceiver Station)
• La Base Transceiver Station contient tous les émetteurs-récepteurs
appelés TRX reliés à la cellule et dont la fonction est de transmettre
et recevoir des informations sur le canal radio en proposant une
interface physique entre la Mobile Station et le BSC
• La BTS exerce une série de fonctions décrites ci-après:
- Mesures des interférences sur les canaux non alloués à des
communications (idle channels).
- Mesures sur la liaison montante (uplink), servant à l'algorithme de
décision de handover.
- Calcul du Timing Advance (avance de temps) pour la synchronisation
temporelle, selon la distance qui sépare la BTS du mobile. 43
- Détection des demandes d'accès des mobiles reçues sur le canal de
contrôle commun (RACH)
3. Architecture
3.1. Architecture du réseau GSM
3.1.2. Le sous-système radio ou BSS (Base Station Sub-system)
3.1.2.1. La station de base BTS (Base Transceiver Station)
- La détection des messages de handover access (HO ACCESS)
- La capacité de gérer les canaux Full Rate et Half Rate.
- La gestion de la diversité d'Antennes, autrement dit l'utilisation de
deux antennes de réception afin d'améliorer la qualité du signal reçu;
les deux antennes reçoivent le même signal, indépendamment l'une
de l'autre et sont atteintes différemment par la fading: la probabilité
qu'elles soient atteintes en même temps par un fading important est
presque nulle.
- La supervision du rapport des ondes statiques (ROS) en antenne.
- Le Frequency Hopping (FH): la variation de fréquence utilisée dans
un canal radio à des intervalles réguliers, afin d'améliorer la qualité 44
du service à travers la diversité dans les fréquences.
3. Architecture
3.1. Architecture du réseau GSM
3.1.2. Le sous-système radio ou BSS (Base Station Sub-system)
3.1.2.1. La station de base BTS (Base Transceiver Station)
- Le Discontinuous Transmission (DTX) soit sur le uplink soit sur le
downlink.
- Modulation, démodulation, égalisation, codage correcteur d’erreurs.
- Gestion de la couche physique: multiplexage TDMA, saut de
fréquence lent, chiffrement.
- Gestion de la couche liaison de données pour l’échange de
signalisation entre les MS et l’infrastructure (LAPDm) et le BSC afin
d’assurer la fiabilité du dialogue

45
3. Architecture
3.1. Architecture du réseau GSM
3.1.2. Le sous-système radio ou BSS (Base Station Sub-system)
3.1.2.2. Le contrôleur de station (BSC Base Station Controller)
• Il contrôle un ensemble de BTS et permet une première
concentration des circuits. C’est l’entité intelligente du BSS
• Les fonctions principales du BSC sont les suivantes:
- Allocation de canaux radio pour les MS,
- Allocation d’IT sur les liaisons MIC. Le BSC est relié par un ou
plusieurs liaisons MIC avec le la BTS et le MSC
- Gestion du saut de fréquence
- Traitement des mesures radio reçues de la BTS et des MS. Utilise
les mesures effectués par la BTS pour contrôler les puissances
d’émission du MS et/ou de la BTS.
- Transfert intercellulaire des communications (Handover) 46
- Gestion de la signalisation sur les liens BSC-BTS (LAPD) et BSC-
MSC(SS7)
3. Architecture
3.1. Architecture du réseau GSM
3.1.3 Le sous-système réseau NSS (Network Station Sub-system)
• Il assure principalement les fonctions de commutation et de routage.
C'est donc lui qui permet l'accès au réseau public RTCP ou RNIS.
• Il assure la gestion de la mobilité, de la sécurité et de la
confidentialité qui sont implantées dans la norme GSM.
• Le NSS est constitué de:
- Mobile Swicthing Center (MSC)
- Home Location Register (HLR)
- Authentication Center (AuC)
- Visitor Location Register (VLR)
- Equipment Identity Register (EIR)
47
3. Architecture
3.1. Architecture du réseau GSM
3.1.3 Le sous-système réseau NSS (Network Station Sub-system)
3.1.3.1. Le MSC (Mobile Service Switching Center)
• Le mobile Switching Center est l'élément central du NSS. Il gère grâce
aux informations reçues par le HLR et le VLR, la mise en route et la
gestion du codage de tous les appels directs et en provenance de
différents types de réseau tels que le PSTN,ISDN,PLMN et PDN. Il
développe aussi la fonctionnalité du gateway face aux autres
composants du système .
• Assure la gestion du processus de handover et la commutation des
appels en cours entre des BSC différents ou vers un autre MSC.
• Permet la mise à jour des différentes bases de données (HLR et VLR) qui
donnent toutes les informations concernant les abonnés et leur
localisation dans le réseau
• Les MSC sont reliés entre eux pour la commutation interne des 48
informations. Des MSC servant de Gateway (GMSC) sont placés à la
périphérie du réseau d’un opérateur de manière à assurer une
interopérabilité entre réseaux d’opérateur
3. Architecture
3.1. Architecture du réseau GSM
3.1.3 Le sous-système réseau NSS (Network Station Sub-system)
3.1.3.2. Le HLR (Home Location Register)
• Lorsqu'un utilisateur souscrit à un nouvel abonnement au réseau GSM,
toutes les informations qui concernent son identification sont
mémorisées sur le HLR. Le HLR a pour mission de communiquer au VLR
quelques données relatives aux abonnées relatives aux abonnés, à partir
du moment où ces derniers se déplacent d'une location area à une autre
• Le HLR est une base de données qui peut être soit unique pour le réseau
soit distribuée dans le système
• Il peut ainsi y avoir des MSC privés de HLR, mais connectés à celle
d'autres MSC. Dans le cas où il existe plusieurs HLR, chacun d'eux se voit
attribuer une aire de numérotation c'est à dire un ensemble de mobile
Station ISDN Number.
• Le HLR, comme toutes les autres bases des données est déployé sur des 49
serveurs dont les performances (mémoire, processeurs, capacité des
disques) peuvent être mises à jour au fur et à mesure de l'augmentation
du nombre d'abonnés.
3. Architecture
3.1. Architecture du réseau GSM
3.1.3 Le sous-système réseau NSS (Network Station Sub-system)
3.1.3.2. Le HLR (Home Location Register)
• Il contient toutes les données relatives aux abonnés:
- Le MSISDN:
il identifie exclusivement un abonnement d'un téléphone mobile sur
le plan de numérotation du réseau public international commuté.
Il est formé du CC(Country Code, indicatif international),NDC
(National Destination Code, indicatif national de l'abonné sans
zéro)et du SN(Subscriber Number, numéro qui identifie l'utilisateur
mobile).
- L’IMSI (L'international Mobile Subscriber Identity):
 Il identifie exclusivement l'abonné à l'intérieur de tout réseau GSM
et qui se trouve aussi bien dans la carte SIM
- Tous le services auxquels l'abonné a souscrit et auxquels il est capable 50
d'accéder (Voix, service de donnés, SMS, éventuels verrouillage des
appels internationaux, et d'autres services complémentaires).
3. Architecture
3.1. Architecture du réseau GSM
3.1.3 Le sous-système réseau NSS (Network Station Sub-system)
3.1.3.3. Le VLR Visited Location Register
• C'est une base de données qui mémorise de façon temporaire les
données concernant tous les abonnés qui appartiennent à la zone qu'il
contrôle. Ces données sont extraites du HLR auquel l'abonné
appartient.
• Généralement les constructeurs installent le VLR et le MSC côte à côte
de sorte qu'ils gèrent la même zone.
• le VLR contient les informations suivantes:
- Temporary Mobile Subscriber Identity (TMSI)
- L'état de la MS (en veille, occupée, éteinte)
- L'état des services complémentaires comme Call Waiting, Call Divert,
Call Barring, etc
- Les types de services auxquels l'abonné a souscrit et auxquels il a droit 51
d'accès (voix, service de données, SMS,..)
- La location Area Identity (LAI) qui comprend la MS
3. Architecture
3.1. Architecture du réseau GSM
3.1.3 Le sous-système réseau NSS (Network Station Sub-system)
3.1.3.4. AuC (Authentication Center)
• Le centre d'authentification est une fonction du système qui a pour but
de vérifier si l’accès au service est autorisé à l’abonné
• Le mécanisme d'authentification vérifie la légitimité de la SIM sans
transmettre, pour autant sur le canal radio les informations personnelles
de l'abonné telles que l’IMSI et la clef de chiffrement.
• Les codes d'authentification et de chiffrage sont obtenus par hasard
pour chaque abonné grâce à des d'algorithmes définis par le standard
soit sur l'AuC ou la SIM
• L'authentification se fait de façon systématique chaque fois que la MS se
connecte au réseau et plus précisément dans les cas suivants:
- Chaque fois que la MS reçoit ou émet un appel
- A chaque mise à jour de la position de la MS (location updating) 52
- A chaque demande de mise en activité, de cessation d'activité ou de
l'utilisation des services supplémentaires.
3. Architecture
3.1. Architecture du réseau GSM
3.1.4 Le sous-système opérationnel OSS (Operating Sub-System)
• Il assure la gestion et la supervision du réseau. C'est la fonction dont
l'implémentation est laissée avec le plus de liberté dans la norme GSM.
• la supervision du réseau intervient à de nombreux niveaux:
- Détection de pannes.
- Mise en service de sites
- Modification de paramétrage
- Réalisation de statistique

53
3. Architecture
3.2. Architecture de l’UMTS
• On distingue trois grandes composantes ou domaines dans
l'architecture d'un réseau UMTS:
- UE: domaine de l'Equipement de l'usager
- UTRAN: domaine du réseau d'accès
- CN: Réseau cœur où domaine du réseau cœur
• On distingue aussi des interfaces entre les domaines:
- Uu: interface radio
- Iub: Interface entre RNC et Node B
- Iur: Interface entre RNC
- Iu: Interface entre l'UTRAN et le réseau cœur

54
3. Architecture
3.2. Architecture de l’UMTS

Node B
MSC/
RNC GMSC
VLR
USIM Node B
Cu
Iur HLR
ME
Node B
RNC SGSN GGSN
Node B CN
UE UTRAN CN

Uu Iub Iu 55
3. Architecture
3.2. Architecture de l’UMTS
3.2.1 Domaine de l'équipement usager
3.2.1.1 L'USIM (UMTS Integrated Circuit Card)
• L'USIM est une application qui permet à l'abonné d'accéder aux services
souscrits.
• Elle gère également les informations associées à la souscription de
l'abonné et les procédures d'authentification et de chiffrement.
• L'USIM réside dans une carte à puce (smart card) appelée UICC (UMTS
Integrated Circuit Card)
• L'USIM peut être utilisée sur un terminal UMTS indépendamment du
fabricant et en général de l'opérateur du réseau
• L'UICC peut contenir une application USIM et SIM, ce qui peut
permettre son utilisation aussi bien dans un réseau UMTS que GSM.
• Les informations contenues dans l'USIM sont définies dans la 56
spécification 3GPP TS 31.102 (3rd Generation Partnership Project)
3. Architecture
3.2. Architecture de l’UMTS
3.2.1 Domaine de l'équipement usager
3.2.1.1 L'USIM (UMTS Integrated Circuit Card)
• Elle contient les données suivantes:
- Le code PIN
- Les configurations de langues
- Les identifiants IMSI,TMSI,MSISDN,LAI,RAI
- Les clés de chiffrement et d'intégrité
- Les codes pour les appels d'urgence
- Les messages courts et les paramètres associés
- La liste des services et le nom de leurs fournisseurs
- La liste des porteuses à utiliser pour la sélection d'une cellule
- PLMN autorisés et PLMN interdits 57
- etc ...
3. Architecture
3.2. Architecture de l’UMTS
3.2.2 Domaine du réseau d'accès
• Le réseau d’accès radio (UTRAN, Universal Terrestrial Radio Access Network)
correspond à une passerelle entre les équipements d'usager et le cœur du
réseau.
• Il est chargé des fonctions suivantes:
- Sécurité: Il permet la confidentialité et la protection des informations
échangées par l'interface radio en utilisant les algorithmes de chiffrement
et d'intégrité
- Mobilité: Une estimation de la position géographique est possible à l'aide
du réseau d'accès UTRAN.
- Gestion des ressources radio: Le réseau d'accès est chargé d'allouer et de
maintenir des ressources radio nécessaires à la communication.
- Synchronisation: L'UTRAN est en charge du maintien de la base temps de
référence des mobiles pour transmettre et recevoir des informations.
- Il est composé de stations de base (appelée Node B), des contôleurs RNC 58
(Radio Network Controller) et des interfaces de communication entre les
différents éléments du réseau UMTS.
3. Architecture
3.2. Architecture de l’UMTS
3.2.2 Domaine du réseau d'accès
3.2.2.1 Node B
• Le rôle principal du NodeB est d'assurer les fonctions de réception et de
transmission radio pour une ou plusieurs cellules du réseau d'accès de
l'UMTS avec un équipement usager
• Le Node B convertit le flux de données entre les interfaces lub et Uu et
participe à la gestion des ressources radio
• L'accès au canal Radio utilise la technique du WCDMA
• Le Node B travaille au niveau de la couche physique du modèle OSI
• On distingue deux types de node B dont les Node B avec antennes
sectorielles et les node B avec antenne omnidirectionnelle
• le terme « Node B » provient des spécification du 3GPP et est équivalent
au terme « station de base » que nous avons utilisés précédemment
59
3. Architecture
3.2. Architecture de l’UMTS
3.2.2 Domaine du réseau d'accès
3.2.2.2 RNC (Radio Network Controller)
• Il a une fonction équivalente au BSC des réseau GSM, c'est à dire
principalement le routage des communications entre le NodeB et le réseau
cœur
• Il assure le contrôle et la supervision du Node B
• La connexion entre un mobile et l'UTRAN utilises les ressources RNS (RNC et
Node B). Les RNC impliqués dans cette connexion auront les rôles logiques
suivants:
- SRNC(Serving RNC):
 Le SRNC est pour le mobile le RNC qui gère à la fois l'interface Iu avec le
réseau cœur et la signalisation RANAP associée (RAN Application Part).
 Le SRNC gère également le protocole de signalisation RRC entre le
terminal et l'UTRAN.
60
 Il est en charge du traitement des données transmises sur l'interface air
au niveau de couche
3. Architecture
3.2. Architecture de l’UMTS
3.2.2 Domaine du réseau d'accès
3.2.2.2 RNC (Radio Network Controller)
- SRNC(Serving RNC):
 Il assure les opérations de base de gestion des ressources radio,
Comme la mise en correspondance des paramètres des supports
d'accès radio avec ceux des canaux de transport de l'interface air.
Il gère les décisions de handovers et le contrôle de puissance en
boucle externe (ouverte)
Le SRNC peut être dans certains cas le RNC de certains Node B
utilisée pour la connexion entre le terminal et l'UTRAN
- DRNC (Drift RNC):
 Le DRNC peut être n'importe quel RNC qui contrôle certaines
cellules utilisées par le mobile
 Le DRNC peut réaliser les fonctions de combinaison en macro- 61
diversité dans le sens montant (uplink) comme descendant
(downlink), les fonction de splitting
3. Architecture
3.2. Architecture de l’UMTS
3.2.2 Domaine du réseau d'accès
3.2.2.2 RNC (Radio Network Controller)
- DRNC (Drift RNC):
 Le DRNC ne gère pas le traitement des données du plan utilisateurs
au niveau de la couche 2 mais il route les données de façon
transparente entre l'interface Iub et Iur.
• A une connexion entre le terminal et l'UTRAN peuvent correspondre
plusieurs DRNC mais dans certains cas il n'y a pas de RNC qui joue ce rôle
logique
• On distingue le CRNC ( Controlling RNC) qui gère les ressources des
Node-B. Il est responsable du contrôle de la charge et de la congestion. Il
permet l'établissement de nouveaux liens Radio

62
3. Architecture
3.2. Architecture de l’UMTS
3.2.3 domaine du réseau cœur
• Le réseau Coeur (core Network) est la partie du système chargée de la
gestion des appels
• Il permet aux abonnés de communiquer à l'intérieur d'un même réseau
de téléphonie mobile
• Assure l'interconnexion de ce dernier avec des réseaux externes, fixes ou
mobiles
• Il fournit les logiciel d'application qui permettent, tout en garantissant la
sécurité des échanges, de maintenir la communication, même lorsque
l'abonné est itinérant
• Dans le réseau coeur, on distingue deux sous-réseaux ou domaines: le
domaine CS (Circuit-Switched) et le domaine PS (Packet Switched) qui
ont pour fonction d'assurer la communication de circuits et la
communication de paquets 63
3. Architecture
3.2. Architecture de l’UMTS
3.2.3 domaine du réseau cœur
3.2.3.1 Domaine à commutation de circuits: domaine CS
• Le domaine CS assure la connexion à un réseau RNIS et est mieux adapté
pour la transmission de voix et pour les services à temps réel.
• Le domaine CS est composé des entités suivantes:
- Le MSC (Mobile-service Switching Center)
- Le GMSC( Gateway MSC): est passerelle entre le réseau UMTS et le
réseau téléphonique commuté PSTN (Public Switched Telephone
Network). Si un équipement usager contacte un autre équipement
depuis un réseau extérieur au réseau UMTS, la communication passe
par le GMSC qui interroge le HLR pour récupérer les informations de
l'usager. Ensuite, il route la communication vers le MSC dont dépend
l'usager destinataire.
- Le VLR 64
3. Architecture
3.2. Architecture de l’UMTS
3.2.3 domaine du réseau cœur
3.2.3.2 Domaine à commutation de paquets: domaine PS
• Le domaine PS s’appuie sur l’architecture du réseau fédérateur GPRS.
• Il assure la connexion aux réseaux utilisant le protocole IP (Internet,
Intranet)
• Le domaine PS est composé des modules suivants:
- Le SGSN (Serving GPRS Support Node): Il est en charge d'enregistrer les
usagers d'une zone géographique dans une zone de routage RA
(Routing Area)
- Le GGSN (Gateway GPRS Support Node): C'est une passerelle vers les
réseaux à commutation de paquets extérieurs tels que l'Internet.

65
3. Architecture
3.2. Architecture de l’UMTS
3.2.3 domaine du réseau cœur
3.2.3.3 Contexte PDP (Packet Data Protocol)
• Pour établir une connexion sur le domaine PS, l’UE active d’abord le contexte
PDP (Packet Data Protocol) dans le GGSN.
• Un contexte PDP est un ensemble de paramètres définissant les réseaux de
paquets qu’un utilisateur peut employer pour transmettre des données.
• La liste des contextes PDP permis pour l’utilisateur est stockée dans le HLR.
• Pour activer le contexte PDP, l’UE établit une connexion par le RNC jusqu’au
SGSN et envoie un message de requête d’établissement de connexion à un
réseau PS externe. Le SGSN transmet la requête au GGSN, qui interroge alors
le HLR pour vérifier si l’utilisateur est autorisé à accéder aux réseaux PS
externes
• L'activation du contexte crée un tunnel IP fixe vers lequel les paquets de
données sortant sont envoyés au RNC et transmis ensuite au GGSN.
66
• Le tunnel est actif jusqu'à ce que l'UE désactive le contexte, soit en fermant
l'application, soit en se déconnectant.
3. Architecture
3.3. Architecture de la LTE (Long Term Evolution)
• La LTE a été conçue pour prendre en charge uniquement les services
à commutation de paquets
• Le principal objectif de la LTE est de fournir une connectivité (IP)
homogène entre l'UE (User Equipment) et le PDN (Packet Data
Network) sans perturbation des applications lors de la mobilité
• L'architecture de la LTE est composée:
- L'UE User Equipment
- Le réseau d'accès EUTRAN (Evolved UTRAN)
- Le réseau cœur EPC (Evolved Packet Core)

67
3. Architecture
3.3. Architecture de la LTE (Long Term Evolution)

S6a
HSS

MME PCRF

S1-MME Gx Rx
S11

Operator’s
UE eNodeB S-GW P-GW
LTE-Uu S1-U S5/S8 SGi IP services

68
3. Architecture
3.3. Architecture de la LTE (Long Term Evolution)
3.3.1. Le réseau d'accès EUTRAN (Evolved UTRAN)
• L’EUTRAN est définie par la spécification 3GPP TS 36.300
• Le réseau d'accès EUTRAN est constitué seulement des eNodeB
• Les eNodeB sont normalement interconnectés entre eux par les
interfaces X2
• Les eNodeB sont interconnectés à l'EPC par l'interface S1. Cette
connexion est en réalité établie avec les MME via l'interface S1-
MME(Mobility Management Entity) et avec la S-GW (Serving GateWay)
via l'interface S1-U
• L'EUTRAN est responsables de toutes les fonctions liées à la connexion
radio dont:
- Gestion des ressources radio ou Radio resource management (RRM)
Ceci couvre toutes les fonctions liées aux bearers, telles que le contrôle
69
du bearer, le contrôle d'admission radio, le contrôle de la mobilité radio,
la planification et l'allocation dynamique de ressources aux
équipements UE à la fois en liaison montante et en liaison descendante.
3. Architecture
3.3 Architecture de la LTE (Long Term Evolution)
3.3.1 Le réseau d'accès EUTRAN (Evolved UTRAN)
- Compression d'en-tête ou Header Compression: permet d'assurer une
utilisation efficace de l'interface radio par la compression des en-têtes
de paquets IP qui pourraient autrement représenter une surcharge
importante pour de petit paquets tels que ceux du VoIP.
- Sécurité: toutes les données transitant sur l'interface radio sont
chiffrées
- La connexion à l'EPC:
Elle permet la sélection d'une MME au niveau de l'attachement de
l'UE quand aucun routage au MME n'est possible à partir des données
fournies par l'UE
Routage des données du plan utilisateur vers la S-GW
Programmation et transmission de messages de paging provenant du
70
MME
Programmation et transmission des messages de broadcast provenant
de la MME
3. Architecture
3.3 Architecture de la LTE (Long Term Evolution)
3.3.2 Le réseau cœur EPC (Evolved Packet Core)
• Le cœur du réseau appelé EPC est responsable de tous les contrôles de
l'UE et de l'établissement du bearer
• Les principaux nœuds logiques de l'EPC sont:
- PDN Gateway (P-GW)
- Serving Gateway (S-GW)
- Mobility Management Entity (MME)
- Home Subscriber Server (HSS)
- Policy Control and Charging Rules Function (PCRF)

71
3. Architecture
3.3 Architecture de la LTE (Long Term Evolution)
3.3.2 Le réseau cœur EPC (Evolved Packet Core)
3.3.2.1 L'entité PDN GW (Packet Data Network Gateway)
• Les fonctions de l'entité PDN GW incluent:
- Interface vers les réseaux externes ( Internet et intranets). Le PDN GW
est l'entité qui termine le réseau mobile EPS et assure l'interface aux
réseaux externes IPv4 ou IPv6
- Allocation de l'adresse IP de l'UE. Le P-GW assigne à l'UE son adresse IP
dès l'attachement de l'UE lorsque le réseau un default bearer
permanent à l'UE. Le PDN GW peut allouer une adresse IPv4 ou IPv6
- Interception légale: Le PDN GW est sur le chemin de signalisation pour
l'établissement et la libération de bearer et sur le chemin des paquets
de données échangés par l'UE. Il est donc un point stratétique pour
l'interception légale des flux média et contrôle.
72
- Marquage des paquets dans les sens montant et descendant, en
positionnant le DiffServ Code Point sur la base du QCI (QoS Class
Identifier) du bearer EPS associé.
3. Architecture
3.3 Architecture de la LTE (Long Term Evolution)
3.3.2 Le réseau cœur EPC (Evolved Packet Core)
3.3.2.2 L'Entité Serving GW (Serving Gateway)
• Les fonctions de l'entité Serving GW incluent:
- Point d'ancrage pour le handover inter-eNodeB. Lors d'un handover
inter-eNodeB, le trafic de l'usager qui s'échangeait entre l'ancien
eNodeB et le Serving GW doit désormais être relayé du nouvel
eNodeB au Serving GW.
- Point d'ancrage pour le handover LTE et les réseaux 2G/3G. Il relaie
les paquets entre les systèmes 2G/3G et le PDN-GW. Lors d'une
mobilité entre LTE et les réseaux 2G/3G paquets le SGSN du réseau
2G/3G s'interface avec le Serving GW pour la continuité du service de
données.
- Mise en mémoire des paquets entrants lorsque l'UE destinataire est
73
dans l'état ECM-IDLE et initialisation de la procédure de demande de
service initiée par le réseau.
- Interception légale
3. Architecture
3.3 Architecture de la LTE (Long Term Evolution)
3.3.2 Le réseau cœur EPC (Evolved Packet Core)
3.3.2.2 L'Entité Serving GW (Serving Gateway)
• Les fonctions de l'entité Serving GW incluent:
- Routage des paquets e relai des paquets. Le Serving GW route les
paquets sortant au PDN GW approprié et relaie les paquets entrants à
l'eNodeB servant l'UE.
- Comptabilité par usager pour la taxation inter-opérateur. Le Serving
GW comptabilise le nombre d'octets envoyés et reçus permettant
l'échange de tickets de taxation inter-opérateurs.
- Marquage des paquets dans les sens montant et descendant

74
3. Architecture
3.3 Architecture de la LTE (Long Term Evolution)
3.3.2 Le réseau cœur EPC (Evolved Packet Core)
3.3.2.3 L'Entité MME (Mobility Management Entity)
• Les fonctions de l'entité MME incluent:
- Signalisation EMM et ESM avec l'UE. Les terminaux LTE disposent des
protocoles EMM (EPS Mobility Management) et ESM(EPS Session
Management) qui leur permettent de gérer leur mobilité attachement,
détachement, mise à jour de localisation) et leur session
(établissement/libération de session de données) respectivement. Ces
protocoles sont échangés entre l'UE et la MME
- Authentification: La MME est responsable de l'authentification des UE à
partir des informations recueillies du HSS.
- Joignabilité de l'UE dans l'état ECM-IDLE(incluent paging): C'est l'entité
MME qui est responsable du paging lorsque l'UE est dans l'état IDLE et
75
que paquets à destination de l'UE sont reçus et mis en mémoire par
Serving GW.
3. Architecture
3.3 Architecture de la LTE (Long Term Evolution)
3.3.2 Le réseau cœur EPC (Evolved Packet Core)
3.3.2.3 L'Entité MME (Mobility Management Entity)
- Gestion de la liste de tracking Area. L'UE est informé des zones de
localisation prises en charge par la MME, appelée Tracking Area. L'UE
met à jour sa localisation lorsqu'il se retrouve dans une Tracking Area
qui n'est pas prise en charge par sa MME.
- Sélection du Serving et du PDN GW. La MME selectionne le S-GW et le
P-GW qui serviront à mettre en oeuvre de Default Bearer au moment de
l'attachement de l'UE au réseau.
- Sélection de MME lors du handover avec changement de MME.
- Sélection du SGSN lors du handover avec les réseaux d'accès d'accès 2G
et 3G
- Roaming avec interaction avec le HSS nominal. Lorsque l'usager se 76
rattache au réseau, la MME s'interface au HSS nominal afin de mettre à
jour la localisation du mobile et obtenir le profil de l'usager
3. Architecture
3.3 Architecture de la LTE (Long Term Evolution)
3.3.2 Le réseau cœur EPC (Evolved Packet Core)
3.3.2.4 L'Entité HSS (Home Subscriber Server)
• Avec la technologie LTE, le HLR est réutilisé et renommé Home
Subscriber Server (HSS).
• Le HSS est un HLR évolué et contient l’information de souscription pour
les réseaux GSM,GPRS, 3G, LTE et IMS
• A la différence de la 2G et de la 3G où l’interface vers le HLR est
supportée par le protocole MAP (protocole du monde SS7), l’interface
S6 s’appuie sur le protocole DIAMETER (protocole du monde IP).
• Le HSS est une base de données qui est utilisée simultanément par les
réseaux 2G, 3G,LTE/SAE et IMS appartenant au même opérateur.
• l supporte donc les protocoles MAP (2G,3G) et DIAMETER (LTE/SAE,
IMS). 77
3. Architecture
3.3. Architecture de la LTE (Long Term Evolution)
3.3.2 Le réseau cœur EPC (Evolved Packet Core)
3.3.2.5 L'Entité PCRF (Policy & Charging Rules Function)
• L‘entité PCRF réalise deux fonctions:
- Elle fournit au PDN-GW les règles de taxation lorsqu’un default bearer
ou un dedicated bearer est activé ou modifié pour l’usager
- Ces règles de taxation permettent au PDN-GW de différencier les flux de
données de service et de les taxer de façon appropriée
- Elle permet de demander au PDN GW d’établir, de modifier et de libérer
des dedicated bearer sur la based de QoS souhaitée par l’usage

78
La téléphonie et la 4G
Objectifs:
- Présenter les mécanismes permettant de fournir les services
en mode CS (Circuit Switched) sur la 4G

79
4. La téléphonie et la 4G
4.1 Le mécanisme de Circuit Switched FallBack (CSFB)
• CSFB est la solution à court moyen terme pour offrir les services de la
téléphonie aux clients 4G
• Lorsqu'un abonné s'attache au réseau 4G, le réseau ne lui offre que
l'accès Internet/Intranet à haut débit
• Lorsque le client 4G désire établir un appel ou recevoir un appel, il
est alors basculé de la 4G vers la 3G ou la 2G
• Lors du basculement de 4G vers la 3G, les sessions data sont
maintenues avec la même adresse IP et l'appel voix peut être établi
en parallèle des sessions data. A la fin de l'appel, le terminal retourne
en 4G pour disposer du meilleur débit possible pour ses sessions
data.
• Lors du basculement de la 4G vers la 2G, les sessions data de
l'abonné sont suspendues et l'appel voix peut être établi. 80
4. La téléphonie et la 4G
4.2 Le mécanisme de Voice over LTE VoLTE
• La VoLTE ou voix sur IP avec IMS est la solution à moyen long terme
pour la téléphonie en 4G
• Elle fournit les services suivants:
- Les services complémentaires de la téléphonie (renvoi d'appel,
présentation du numéro, transfert d'appel, signal d'appel
- Les services USSD
- Le service SMS mis en œuvre via un serveur d'application appelé IP-
SM-GW (IP Short Message Gateway) qui est une passerelle de
signalisation SIP et MAP permettant donc de relayer les SMS du
monde IMS vers le SMSC
- Les services complémentaires et les services USSD sont mis oeuvre
via le serveur MTAS (Multimedia Telephony Application Server)
81
Les services
Objectifs:
- Présenter les services introduits dans chaque génération de
réseau mobile

82
4. Les services
• la première génération de réseaux mobiles était un système de
communication analogique. Ce système fournissait uniquement le
service voix
• La 2G est considérée comme le système de communication ayant eu une
grande influence dans l'environnement des télécommunications. En plus
de la voix la 2G a introduit le SMS (Short Message Service), Le GPRS
partant de l'infrastructure du GSM autorise l'usage des service en mode
paquet (data) tels le MMS, WAP
• A partir de la 3G les opérateurs introduisent les services audio-visuel tel
que la TV sur IP, la téléphonie sur IP, la vidéo à la demande (VoD). On a
aussi l'accès au service multimédia (IMS). IMS est une architecture de
service multimédia basées sur le protocole de contrôle de session et de
contrôle de service SIP (Session Initiation Protocol). Les services pouvant
être supportés par IMS incluent la téléphonie sur IP, la télévision sur IP
(IPTV), la messagerie instantanée, la conférence, le Centrex IP, etc.). En
83
plus de ces service l'abonné peut accéder à tout service proposé par
Internet (Web, mail, transfert de fichier, Téléphonie sur internet comme
Skype, vidéo en streaming, etc.)
