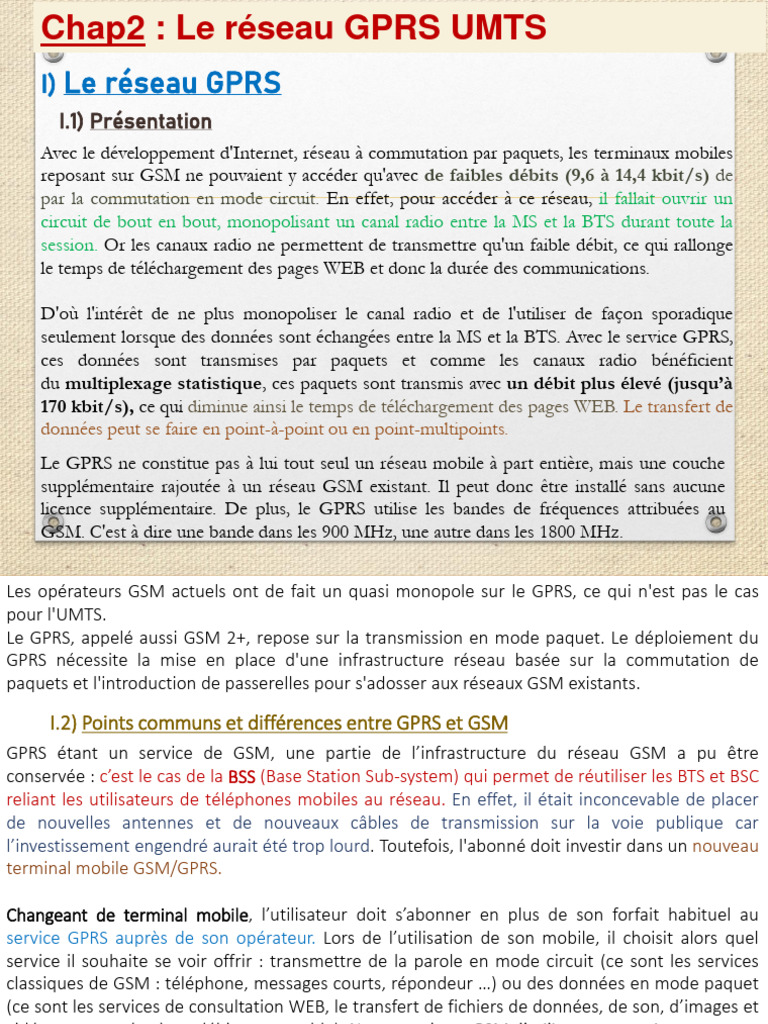

I) Le réseau GPRS
I.1) Présentation
Avec le développement d'Internet, réseau à commutation par paquets, les terminaux mobiles
reposant sur GSM ne pouvaient y accéder qu'avec de faibles débits (9,6 à 14,4 kbit/s) de
par la commutation en mode circuit. En effet, pour accéder à ce réseau, il fallait ouvrir un
circuit de bout en bout, monopolisant un canal radio entre la MS et la BTS durant toute la
session. Or les canaux radio ne permettent de transmettre qu'un faible débit, ce qui rallonge
le temps de téléchargement des pages WEB et donc la durée des communications.
Changeant de terminal mobile, l’utilisateur doit s’abonner en plus de son forfait habituel au
service GPRS auprès de son opérateur. Lors de l’utilisation de son mobile, il choisit alors quel
service il souhaite se voir offrir : transmettre de la parole en mode circuit (ce sont les services
classiques de GSM : téléphone, messages courts, répondeur …) ou des données en mode paquet
(ce sont les services de consultation WEB, le transfert de fichiers de données, de son, d’images et
vidéo compressées à un débit supportable). Notons qu’avec GSM, l’utilisateur pouvait transmettre
des données en mode circuit mais avec un très bas débit.
Dans le cas du transfert de données en mode paquets, le terminal mobile ne sert que d’interface
d’accès à un réseau de paquets (GPRS) et peut être relié à un ordinateur portable, par exemple,
2
I.4) QoS
Le GPRS intègre la notion de Qualité de Service (noté QoS pour Quality of Service), c'est-à-dire la
capacité à adapter le service aux besoins d'une application.
Cette caractéristique permet aux opérateurs de facturer les services GPRS selon le profil de QoS
souscrit à l’abonnement.
Quatre (04) paramètres définissent la qualité de service:
Classe de priorité:
3 classes: haute(1), normale(2), basse(3)
Classe de fiabilité 4
6
Interfaces
7
Les équipements d’un réseau GPRS
o Le nœud de service (SGSN)
Le S.G.S.N. (Serving GPRS Support Node) se charge dans son aire de service, des transmissions de
données entre les stations mobiles et le réseau mobile. Le SGSN est connecté à plusieurs BSC et
présent dans le site d’un MSC. Le SGSN a pour rôle de:
8
o Le nœud de passerelle (GGSN)
Le G.G.S.N. (Gateway GPRS Support Node) sert de passerelle entre les SGSN du réseau GPRS et les
autres réseaux de données. En d’autre terme il joue le rôle d’interface à des réseaux de données
externes (internet).
Le GGSN décapsule des paquets GPRS provenant du SGSN les paquets de données émis par le
mobile et les envoie au réseau externe correspondant. Egalement, le GGSN permet d’acheminer
les paquets provenant des réseaux de données externes vers le SGSN du mobile destinataire. Le
GGSN est généralement présent dans le site d’un MSC. Il existe un GGSN ou un nombre faible de
GGSN par opérateur. Le GGSN :
o Backbone GPRS
L’ensemble des entités SGSN, GGSN, des routeurs IP éventuels reliant les SGSN et GGSN et les
liaisons entre équipements est appelé réseau fédérateur GPRS (GPRS backbone). On peut
distinguer deux types de backbones GPRS :
• Backbone intra-PLMN : il s’agit d’un réseau IP appartenant à l’opérateur de Réseau GPRS
permettant de relier les GSNs de ce réseau GPRS.
• Backbone inter-PLMN : Il s’agit d’un réseau qui connecte les GSNs de différents opérateurs de
réseau GPRS. Il est mis en œuvre s’il existe un accord de roaming entre deux opérateurs de
réseau GPRS. Deux backbones Intra-PLMN peuvent être connectés en utilisant des 10Border
Gateways (BGs).
NB: Deux plans sont à distinguer dans GPRS : le plan de contrôle (signalisation) et le plan usager
(transmission).
o CGF
La passerelle de taxation (CGF, Charging Gateway Function) permet le transfert des informations
de taxation du SGSN et du GGSN au système de facturation. L'entité CGF peut être implantée de
façon centralisée ou de manière distribuée en étant intégrée aux nœuds SGSN et GGSN.
o MS (mobile GPRS)
L’usage attendu par le réseau GPRS est la possibilité de consulter de manière interactive des
serveurs. Cela nécessite donc un débit plus important sur la voie descendante que sur la voie
montante. On parle de mobile multi-slot : le terminal doit être en mesure de recevoir ou de
transmettre des informations sur plusieurs intervalles de temps. Le coût engendré par ces
contraintes techniques amène l’opérateur à proposer à ses abonnés des terminaux plus onéreux.
L’opérateur propose généralement un terminal GSM-GPRS capable de gérer les communications
Voix et Data à des débits acceptables.
Une station mobile GPRS peut fonctionner dans l'une des classes suivantes:
Mobile de classe A
Services GSM et GPRS simultanément (Voix et données paquet simultanés)
Mobile de classe B
Services GSM ou GPRS (Voix ou données paquet)
Mobile de classe C
Services GSM uniquement où services GPRS uniquement (Choix manuel)
11
o La carte SIM
La carte SIM utilisée pour l’accès au réseau GPRS est une carte SIM similaire à celle requise pour
accéder au réseau GSM classique. Quelques fichiers sont simplement ajoutés lors de la phase de
personnalisation chez le fabricant de cartes.
o Lien entités GSM/GPRS
12
I.7) Les interfaces réseau GPRS
L’ensemble des éléments GSM et GPRS est associé pour fournir un service GPRS. Deux protocoles
sont alors utilisés :
Le traditionnel protocole IP qui assure une ouverture vers les terminaux fixes extérieurs au
réseau (contenu, Internet);
Le protocole SS7 (Signal Sémaphore 7) qui est un protocole interne au réseau GPRS 13
I.8) L’acheminement en mode paquet
Lorsque le mobile transmet des données vers un terminal fixe, les données sont transmises via
le BSS (BTS + BSC) au SGSN qui envoie ensuite les données vers le GGSN qui les route vers le
destinataire.
Le routage vers des terminaux (terminal mobile vers terminal mobile ou terminal fixe vers terminal
mobile) utilise le principe de l’encapsulation et des protocoles tunnels (figures orange sur le
dessin). Les données reçues par le GSSN sont transmises au SGSN dont dépend le mobile
destinataire
14
Ainsi des données recueillies en protocole IP de l’extérieur via un routeur IP pourront être
communiquées dans des paquets X25 par le principe du tunnel encapsulation – décapsulation.
On parle de protocole PDP (Packet Data Protocol), l’encapsulation consiste ainsi à placer une unité
de protocole A dans une unité de protocole B sans que ce dernier ne se préoccupe du format des
données transportées.
I.9) Les apports du réseau GPRS
Le GPRS peut finalement être vu comme un réseau de données à part entière qui dispose d’un
accès radio tout en réutilisant une partie du réseau GSM. Les débits prévus permettent
d’envisager des applications comme la consultation de sites Internet ou le transfert de fichiers
en mode FTP (File Transfert Protocole).
Dans la première version du GPRS seul un service de transmission de point à point (PTP – Point
To Point) sera proposé. Une information envoyée par un terminal vers un terminal.
Dans les services points à multi-points (PTM) une information envoyée d’un agrégateur de
contenu vers 10 0000 terminaux seront ensuite proposés à des communautés ou des zones
géographiques. On parle de PTP Braodcast. GPRS offre enfin un service de messageries entre les
terminaux.
Le réseau GPRS définit la notion de « contexte PDP » où sont « enregistrées » l’ensemble des
données relatives à une session stockée dans le mobile, le SGSN ou le GGSN. Un contexte PDP
contient ainsi :
Le type de réseau utilisé (X.25, IP …)
L’adresse du terminal retenue
L’adresse IP du SGSN gérant la zone où se trouve l’individu
Le point d’accès au service
La qualité de service négociée
Ainsi lorsque l’abonné au moyen de son mobile appelle plusieurs services, plusieurs sessions sont
générées créant plusieurs environnement PDP. L’environnement PDP pourra être créé par 16le
réseau (pour des données émanant de l’extérieur à destination d’un abonné) ou par le terminal
(pour des données émanant de l‘abonné vers l’extérieur ou vers un autre abonné).
La transmission par paquet sur la voie radio permet d’économiser la ressource radio : un
terminal est susceptible de recevoir ou d’émettre des données à tout moment sans qu’un canal
radio soit monopolisé en permanence comme c’est le cas en réseau GSM.
Le débit maximal instantané annoncé pour le GPRS est de 170 Kbit/s même s’il est limité à 48
Kbit/s en mode descendant. (limite actuelle des terminaux GPRS).
Le mise en place d’un réseau GPRS permet à un opérateur de proposer de nouveaux services de
type Data avec un débit de données 5 à 10 fois supérieur au débit maximum théorique d’un
réseau GSM. (Rappel débit max. en GSM : 9.6 Kbit/s).
17
De GPRS vers EDGE
Le GPRS est lui-même susceptible d'évoluer vers la technologie EDGE (Enhanced Data Rates for
GSM Evolution). Cette dernière propose un débit supérieur (en pratique 100 kbit/s) et
nécessite une modification technique moindre que pour l'UMTS (Elle est qualifiée à ce titre de
technologie 2,75 G);
EDGE est surtout utilisée pour accroître les capacités du GPRS. On parle alors de EGPRS;
D’autres modifications ont également été introduites dans EGPRS pour corriger et améliorer
certains aspects du GPRS;
Elle est en revanche beaucoup plus onéreuse que la migration GSM/GPRS car elle nécessite une
nouvelle technologie de modulation.
18
II) Le réseau UMTS
II.1) Présentation
L’Universal Mobile Télécommunications System (UMTS) est l'une des technologies de téléphonie
mobile de troisième génération (3G).
L’UMTS est basé sur la technologie W- CDMA (Wide band Code Division Multiple Access,
multiplexage par code à large bande)
Le réseau UMTS vient se combiner aux réseaux déjà existants.
Les réseaux existant GSM et GPRS apportent des fonctionnalités respectives de Voix et de
Data ; le réseau UMTS apporte ensuite les fonctionnalités Multimédia.
20
ARCHITECTURE DU RÉSEAU UMTS
21
Architecture globale du réseau UMTS
22
Architecture détaillée du réseau UMTS
23
II.2) Les équipements d’un réseau
La mise en place du réseau UMTS implique la mise en place de nouveaux éléments sur le réseau.
1. Le Node B
Le Node B est une antenne. Réparties géographiquement sur l’ensemble du territoire, les Nodes
B sont au réseau UMTS ce que les BTS sont au réseau GSM. Les Node B gèrent la couche
physique de l’interface radio. Le Node B régit le codage du canal, l’entrelacement, l’adaptation du
débit et l’étalement.
Les Node B communiquent directement avec le mobile sous l’interface dénommée Uu.
Dans un bâtiment,
Avec un satellite.
Le terminal utilisera ainsi les réseaux GSM / GPRS / UMTS pour une couverture nationale tout en
faisant appel aux réseaux de satellites pour une couverture mondiale si nécessaire. Le terminal
sera équipé d’un navigateur, une évolution du browser WAP présent dans le système GSM actuel.
5. Utilisation des architectures réseaux existantes
Le réseau cœur de l’UMTS s’appuie sur les éléments de base du réseau GSM et GPRS.
Le réseau cœur est en charge de la commutation et du routage des communications (voix et
données) vers les réseaux externes. Dans un premier temps le réseau UMTS devrait s’appuyer
sur le réseau GPRS.
Le réseau cœur se décompose en deux parties : le domaine circuit dans un premier temps et le
domaine paquet.
26
5.1 Domaine circuit
Le domaine circuit permettra de gérer les services temps réels dédiés aux conversations
téléphoniques (vidéo-téléphonie, jeux vidéo, streaming, applications multimédia). Ces
applications nécessitent un temps de transfert rapide. Lors de l’introduction de l’UMTS le débit
du mode domaine circuit sera de 384 Kbits/s. L’infrastructure s’appuiera alors sur les principaux
éléments du réseau GSM : MSC/VLR (bases données existantes) et le GMSC afin d’avoir une
connexion directe vers le réseau externe.
NB : Définition de streaming : envoi de flux continu d’informations qui seront traitées instantanément avec la
possibilité d’afficher les données avant que l’intégralité du fichier ne soit téléchargé, l’objectif étant de
gagner en rapidité.
L’UMTS est ainsi une extension du GPRS et fonctionne également en mode paquet. La vitesse de
transmission offerte par les réseaux UMTS atteint 2 Mb/s. L’infrastructure UMTS permet
l’élargissement des fréquences ainsi que la modification du codage des données. Mais les
investissements en architecture réseau sont conséquentes puisque le mode de communication
entre les terminaux 3G et les BTS (appelé Node B) est différent. Les modifications matérielles sont
très importantes.
Après le GSM le réseau GPRS constituait finalement une étape vers le réseau UMTS. Sur le plan
technique, les architectures des trois réseaux GSM, GPRS et UMTS sont complémentaires et
28
interconnectées afin d’optimiser la qualité de service rendue à l’abonné.
