Module : Architecture et

technologies des DUT / S1

ordinateurs Année :
2022/2023
Filière : Génie Logiciel

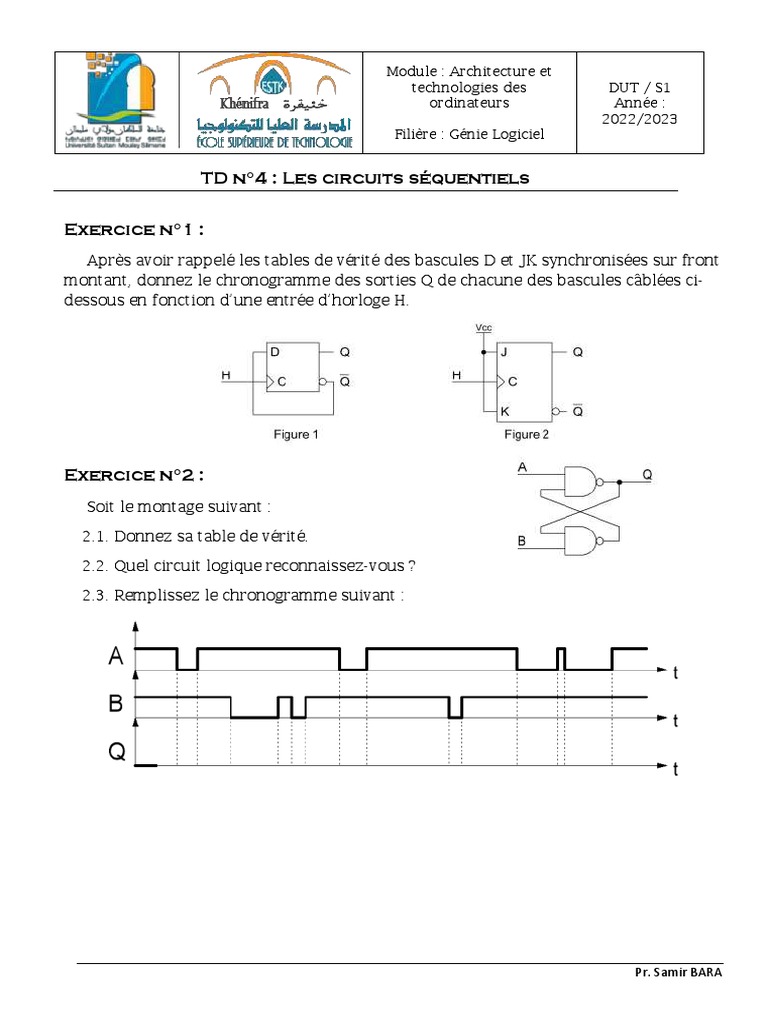

TD n°4 : Les circuits séquentiels

Exercice n°1 :
Après avoir rappelé les tables de vérité des bascules D et JK synchronisées sur front
montant, donnez le chronogramme des sorties Q de chacune des bascules câblées ci-
dessous en fonction d’une entrée d’horloge H.

Exercice n°2 :
Soit le montage suivant :

2.1. Donnez sa table de vérité.

2.2. Quel circuit logique reconnaissez-vous ?

2.3. Remplissez le chronogramme suivant :

Pr. Samir BARA

Exercice n°3 :
Trois bascules D sont initialisées avec (Q0, Q1, Q2) = (0, 0, 0)

Dresser un tableau avec les états de Q0, Q1, Q2 pour les dix premières périodes
d’horloge.

Exercice n°4 :
Remplissez le chronogramme en fonction du montage suivant : Que fait ce montage?

Pr. Samir BARA

 Exercice n°5 :

Remplissez le chronogramme en fonction du montage suivant :

5.1 Remplissez le chronogramme.

5.2 Que fait ce montage?

Exercice n°6 :
Un compteur déformé compte de 0, 1, 4, 5, 2, 3, 6, 7, 8, 9, 12, 13, 10, 11, 14, 15, 0, 1, ….
6.1 Donner la table d'états du compteur.
6.2 Que remarquer vous?
6.3 Réaliser le schéma à l'aide des bascules JK.

Pr. Samir BARA

 Exercice n°7 :
7.1. À partir du montage de la figure 1, remplissez le chronogramme ci-dessous :

7.2. Câblez les bascules ci-dessous afin d’obtenir un compteur asynchrone modulo 10.

7.3. Câblez les bascules de la figure ci-dessus afin d’obtenir un décompteur asynchrone
modulo 13.
Pr. Samir BARA
