Nom

:. Date : . Note : ./80.

./20

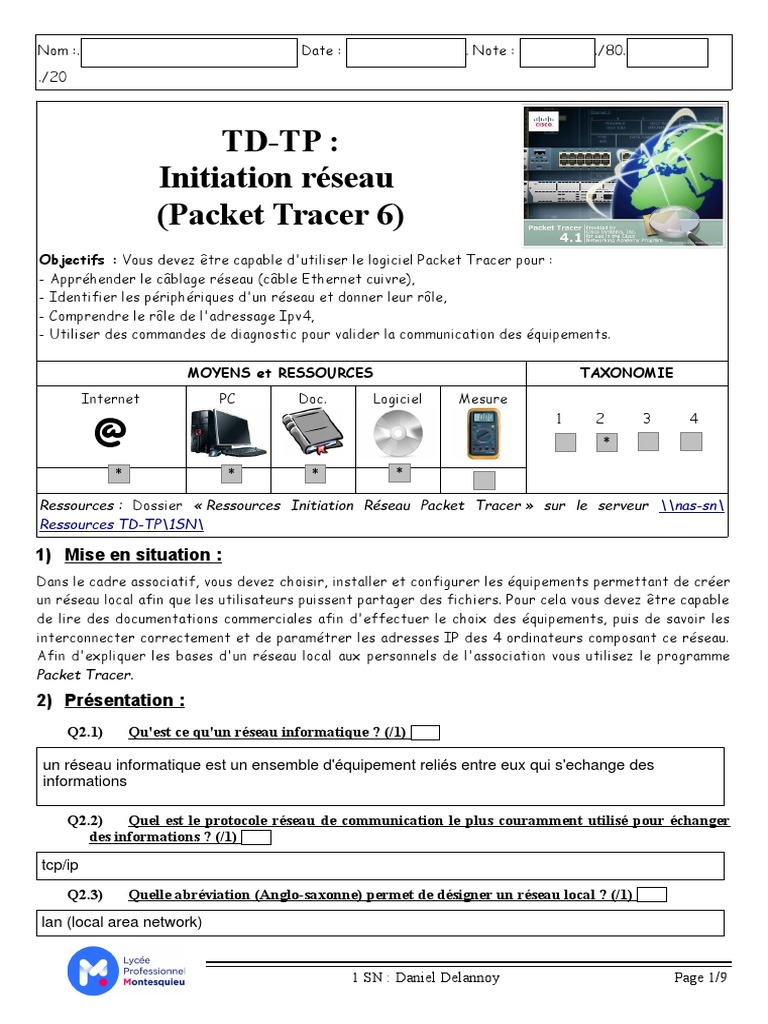

TD-TP :
Initiation réseau
(Packet Tracer 6)
Objectifs : Vous devez être capable d'utiliser le logiciel Packet Tracer pour :
- Appréhender le câblage réseau (câble Ethernet cuivre),
- Identifier les périphériques d'un réseau et donner leur rôle,
- Comprendre le rôle de l'adressage Ipv4,
- Utiliser des commandes de diagnostic pour valider la communication des équipements.

MOYENS et RESSOURCES TAXONOMIE

Internet PC Doc. Logiciel Mesure

@
1 2 3 4
*

* * * *

Ressources : Dossier « Ressources Initiation Réseau Packet Tracer » sur le serveur \\nas-sn\
Ressources TD-TP\1SN\

1) Mise en situation :
Dans le cadre associatif, vous devez choisir, installer et configurer les équipements permettant de créer
un réseau local afin que les utilisateurs puissent partager des fichiers. Pour cela vous devez être capable
de lire des documentations commerciales afin d'effectuer le choix des équipements, puis de savoir les
interconnecter correctement et de paramétrer les adresses IP des 4 ordinateurs composant ce réseau.
Afin d'expliquer les bases d'un réseau local aux personnels de l'association vous utilisez le programme
Packet Tracer.

2) Présentation :
Q2.1) Qu'est ce qu'un réseau informatique ? (/1)

un réseau informatique est un ensemble d'équipement reliés entre eux qui s'echange des
informations

Q2.2) Quel est le protocole réseau de communication le plus couramment utilisé pour échanger
des informations ? (/1)
tcp/ip

Q2.3) Quelle abréviation (Anglo-saxonne) permet de désigner un réseau local ? (/1)

lan (local area network)

1 SN : Daniel Delannoy Page 1/9

3) Connexion d'un réseau local entre 2 PC :
Q3.1) Lancer le logiciel Cisco Packet Tracer 6 à partir du bureau
SCHÉMA 1 : Saisissez le schéma et configurer l'adresse IP statique et le masque de sous réseau de
chaque PC.
Utiliser la Fiche Packet Tracer.pdf sur \\nas-sn.

Enregistrez votre travail sur le serveur :

nas-sn/home/TD-TP initiation réseau Packet
Tracer/Schema1.pkt
/2

Q3.2) Effectuer un test de connectivité de PC0 vers PC1 : (/2)

Commande à exécuter (cmd) : Interpréter les résultat du test (pas de copier/coller) :

Q3.3) Saisissez le SCHEMA 2 suivant :

SCHÉMA 2 : Saisissez le schéma suivant, l'adresse IPv4 statique et le masque de sous-réseau de chaque PC
sont déjà configurés.
Utiliser la Fiche Packet Tracer.pdf sur \\nas-sn.

Enregistrez votre travail sur le serveur :

nas-sn/home/TD-TP initiation réseau Packet
Tracer/Schema2.pkt
/2

Q3.4) Effectuer un test de connectivité de PC0 vers PC1 : (/2)

Commande à exécuter (cmd) : Interprétez les résultat du test (pas de copier/coller) :

Q3.5) Synthèse : SCHÉMA 1 et SCHÉMA 2

Diagnostique connectivité
Nom de la connexion entre le PC0 et le PC1 (/2)
(Bon / Mauvais) (/1)

SCHEMA 1

SCHEMA 2

Conclusion : Lorsqu'on relie directement 2 PC en réseau pour échanger des informations, le câble utilisé
doit être un câble… ? (/2)

1 SN : Daniel Delannoy Page 2/9

En comparant les deux saisies effectuées sur la zone de schéma, auriez-vous pu prédire le
dysfonctionnement du SCHÉMA 1, pourquoi ? (/2)

Rappelez le nom des 2 normes de câblage Ethernet cuivre. Indiquez celle utilisé en Europe ? /2

On utilisera un câble croisé ou droit selon le type de matériel que l'on connecte, sachant que les
équipements récents s'adaptent automatiquement au type de câble utilisé. Donnez le nom de cette
fonction : /2

Quel est le rôle d'une adresse IP ? (/2)

4) Connexion d'un réseau local entre 3 PC via un HUB :

Q4.1) Saisissez le SCHÉMA 3 suivant :
SCHÉMA 3 : Saisissez le schéma suivant et configurer l'adresse IP statique et le masque de sous
réseau du PC2.
Utiliser la Fiche Packet Tracer.pdf sur \\nas-sn.

Enregistrez votre travail sur le serveur :

nas-sn/home/TD-TP initiation réseau Packet
Tracer/Schema3.pkt
/1

Quel type de câble avez vous utilisé ? ( /1)

.

Q4.2) Effectuer un test de connectivité de PC0 vers PC2 : (/2)

Commande à exécuter (cmd) : Interprétez les résultats du test :

1 SN : Daniel Delannoy Page 3/9

 Q4.3) Simulez un test de connectivité de PC0 vers PC2 (/4)

Repasser en mode temps réel pour tout changement de configuration.

- Passer en mode Simulation.

- Filtrer tout les protocoles sauf ICMP (ne garder que ICMP).
- Cliquer sur l'enveloppe puis sur PC0 pour marquer l'émetteur du message et enfin sur PC2 pour
marquer le destinataire. Puis lancez la simulation.
- Décrivez ce que vous observez :

5) Connexion d'un réseau local entre 3 PC via un SWITCH :

Q5.1) Saisissez le SCHÉMA 4 suivant :
SCHÉMA 4 : Repasser en mode temps réel (Realtime) en bas de l'écran et saisissez le schéma suivant,
l'adresse IPv4 statique et le masque de sous-réseau de chaque PC sont déjà configurés.

Utiliser la Fiche Packet Tracer.pdf sur \\nas-sn.

Enregistrez votre travail sur le serveur :

nas-sn/home/TD-TP initiation réseau Packet
Tracer/Schema4.pkt
/1

Q5.2) Effectuer un test de connectivité de PC0 vers PC2 : (/1)

Commande à exécuter (cmd) : Interprétez les résultats du test :

1 SN : Daniel Delannoy Page 4/9

 Q5.3) Simulez un test de connectivité de PC0 à PC2 (/4)
- Passer en mode Simulation.
- Filtrer tout les protocoles sauf ICMP (ne garder que ICMP).
- Cliquer sur l'enveloppe puis sur PC0 pour marquer l'émetteur du message et enfin sur PC2 pour
marquer le destinataire. Puis lancez la simulation.
- Décrivez ce que vous observez :

Q5.4) Synthèse : SCHÉMA 3 et SCHÉMA 4 (/4)

- Donner la différence entre un HUB et un SWITCH :

Q5.5) Quelle est la CLASSE d'adresse IP que vous avez utilisée dans les exercices proposés ci-
dessus : (/1)

6) Passerelle par défaut :

Q6.1) Saisissez le SCHEMA 5 suivant :
SCHÉMA 5 : Repasser en mode temps réel et configurer l'adresse IPv4 statique et le masque de sous-
réseau de chaque PC et des interfaces (fa0/0 et fa0/1) du routeur.

Utiliser la Fiche Packet Tracer.pdf sur \\nas-sn.

Enregistrez votre travail sur le serveur :

nas-sn/home/TD-TP initiation réseau Packet
Tracer/Schema5.pkt
/3

1 SN : Daniel Delannoy Page 5/9

 Q6.2) Testez la connectivité entre PC0 vers PC1 : (/1)
Commande à exécuter (cmd) : Interprétez les résultats du test :

Q6.3) Configuration de la passerelle par défaut :

Pour accéder au réseau de PC1, PC0 doit adresser ses requêtes au routeur sur son interface
192.168.1.254. Cette interface constitue donc la passerelle par défaut de PC0.
Pour accéder au réseau de PC0, PC1 doit adresser ses requêtes au routeur sur son interface
172.18.255.254. Cette interface constitue donc la passerelle par défaut de PC1.
Configurer la passerelle par défaut, en anglais « Défault gateway », du PC0 et du PC1.

Configuration passerelle PC0 Configuration passerelle PC1

( /2)

Q6.4) Effectuez un test de connectivité entre PC0 vers PC1. (/1)

Commande à exécuter (cmd) : Interprétez les résultats du test :

Q6.5) Synthèse passerelle par défaut : (/2)

- Donner le rôle de la passerelle par défaut :

7) Service DNS :
Q7.1) Donner la signification de l'acronyme DNS ? (/1)
D.N.S. =

1 SN : Daniel Delannoy Page 6/9

 Q7.2) Saisissez le SCHEMA 6 suivant :
SCHÉMA 6 : placer le serveur DNS et le serveur WEB et les configurer.

Utiliser la Fiche Packet Tracer.pdf sur \\nas-sn.

Enregistrez votre travail sur le serveur :

nas-sn/home/TD-TP initiation réseau Packet
Tracer/Schema6.pkt
/3

Q7.3) Mode simulation : (/3)

• Placez vous en mode simulation.
• Filtrez les protocoles DNS et HTTP.
• Ouvrez le navigateur web de PC0 : cliquer sur PC0 → onglet «  Desktop » → « Web Browser »
• Adressez une requête au serveur WEB : taper l'URL suivante http://172.18.255.253 dans la barre
d'adresse du navigateur.
• Cliquez sur « GO » et lancez la simulation.
• Observez l'envoi de la requête (upload) et le retour d'information du serveur (download).
• Vérifiez que la page web envoyée par le
serverWEB est bien affichée dans le
navigateur de PC0.

FAIRE VÉRIFIER PAR LE PROFESSEUR

Q7.4) Modification de la page web du serveurWEB : (/3)

• Cliquez sur le serverWEB.
• Cliquez sur l'onglet « Config » →
Choisir « HTTP ». Remplacer le code html de
la page « index.html » par celui indiqué dans
la fenêtre ci-contre :
• Envoyez une nouvelle requête du PC0 vers le serverWEB (voir question Q7.3).
• Vérifiez que la page web envoyée par le serverWEB correspond aux changements effectués.

FAIRE VÉRIFIER PAR LE PROFESSEUR

1 SN : Daniel Delannoy Page 7/9

 Q7.5) Paramètres serveur DNS : (/5)
• Placez vous en mode temps réel (real time).
• Cliquez sur le serveurDNS → Onglet «  Config » →
Choisir « DNS »
• Dans le champ « Domain Name », saisissez :
www.lpmontesquieu.fr
• Dans le champ « IP Address », saisissez :
172.18.255.253
• Cliquez sur le bouton « ADD »
• En mode simulation, dans le navigateur de PC0, adressez une requête au serverWEB en utilisant
directement son nom de domaine dans la barre d'adresse : http://www.lpmontesquieu.fr

• Décrire succinctement ce que vous observez lors de la simulation :

• Configurer les paramètres IP de PC0 en indiquant l'adresse du serveur DNS.

• En mode simulation, dans le navigateur de PC0, adressez une requête au serveur WEB en utilisant
directement son nom de domaine dans la barre d'adresse : http://www.lpmontesquieu.fr

• Décrire succinctement ce que vous observez lors de la simulation :

Q7.6) Synthèse serveur DNS : (/4)

- Donner le rôle d'un serveur DNS :

- Pourquoi indiquer l'adresse du serveur DNS sur chaque PC du réseau :

1 SN : Daniel Delannoy Page 8/9

8) Adressage automatique DHCP :
Q8.1) Donner la signification de l'acronyme DHCP : (/1)

Q8.2) Saisissez le SCHÉMA 7 suivant :

SCHÉMA 7 : Saisissez le schéma suivant, configurer le serveur DHCP.

Utiliser la Fiche Packet Tracer.pdf sur \\nas-sn.

Enregistrez votre travail sur le serveur :

nas-sn/home/TD-TP initiation réseau Packet
Tracer/Schema7.pkt
/2

- Configurer le service DHCP sur le serveur DHCP : (/1)

Adresse de départ 192.168.1.1

Nombre maximum d'hôtes 254
Service DHCP
Passerelle 192.168.1.254
DNS 192.168.1.253

Q8.3) Configurer l'adresse IP de PC0 en DHCP. (/2)

Placez vous en mode Temps Réel (Real time) et adresser une requête de renouvellement d'adresse IP au
serveur DHCP en exécutant la commande « ipconfig /renew » sur PC0 dans l'environnement « Command
Prompt ».
Indiquer quelle est l'adresse fournie par le serveur DHCP à PC0 : exécuter la commande « ipconfig /all »
sur PC0 dans l'environnement « Command Prompt ». Compléter les informations suivantes :
Adresse IP

Masque de sous réseau

PC0
Passerelle

DNS

Q8.4) Synthèse serveur DHCP : (/3)

- Pourquoi utiliser un serveur DHCP ?

1 SN : Daniel Delannoy Page 9/9
