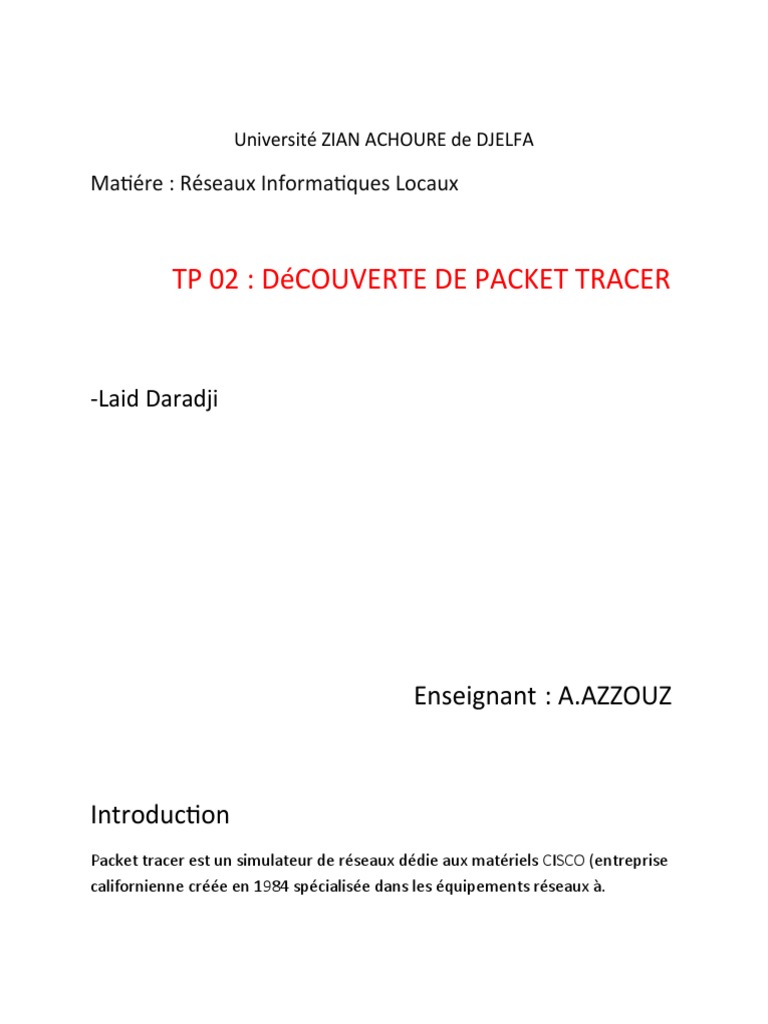

Université ZIAN ACHOURE de DJELFA

Matiére : Réseaux Informatiques Locaux

TP 02 : DéCOUVERTE DE PACKET TRACER

-Laid Daradji

Enseignant : A.AZZOUZ

Introduction
Packet tracer est un simulateur de réseaux dédie aux matériels CISCO (entreprise
californienne créée en 1984 spécialisée dans les équipements réseaux à.
C’est un outil gratuit qui permet de reproduire virtuellement un réseaux et d’y
simuler le comportement de différents protocoles .

Le but
La différence entre HUB et SWITCH .

Materiel utilisé

Programme de CISCO .

Etape 01 : PC , cablage

 On mettre 2 PC dans l’espace de travail ( dans CISCO).
 On connecte –les par un cable .
 On configuer les adresse IP et les masques réseau (pas reste )

PC1 :129.168.10.2-Masque 255.255.255.0
PC2 :192.168.10.3-Masque 255.255.255.0

( pour cela, on clique sur le PC , onglet ‘Desktop, IP CONFIGURATION)

 On teste le ping avec l’outil DOS intégré (pour cela, clique sur le PC ,
onglet’Desktop,command prompt’)
 On taste le ping avec l’enveloppe (à droite de l’écrran PKt ).
 On taste le ping avec l’enveloppe en mode simulation .
 On sauvegarde le fichier dans un dossier TP sur votre compte .

Remarquer : en mode simulation , on retire tous les protocoles tracés sauf ICMP
et ARP.

Etape 2 : HUB , diffusion, ARP

Repartir de l’étape 1

 On Ajoute un HUB .
 On ajoute 2 PC , les connecter au HUB et les configurer ( à vous de définir
les adresse IP ).
 On faite les tests 4,5,6 de l’étape 1 entre tous les PC .
 On sauvegardez le fichier .

Le massage échangés entre 2 PC atteint tous les PC .

Etape 3 : Switch, diffusion , ARP

Repartir de l’étape 2

 On change le HUB par un Switch ( le premier de la liste 2950-24).

 On faite les tests 4,5,6 de l’étape 1 entre tous les PC connectés au Switch .
  On sauvegardez le fichier .

Le massage échangés entre 2 PC atteint tous les PC .

DONC : la différence entre la HUB et la Switch est :

HUB :

*Connecte les appareils au réseau lacal .

*Il distribue des messages à tous les appareils du réseau .

SWITCH :

*Connecte les appareils au réseau local .

*Le massage n’atteient que l’appareil concerné.

Conclusion
Le but recherché a été atteint .
