BENSEMMANE Sarah

M1 RSD G3
Compte rendu TP

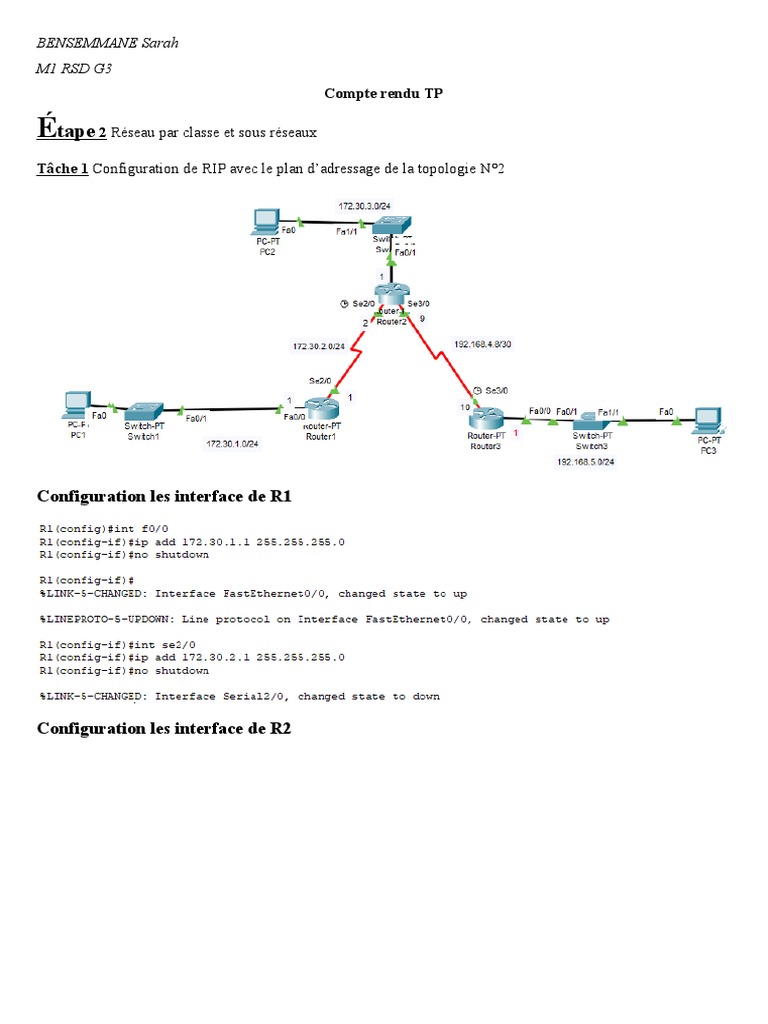

Étape 2 Réseau par classe et sous réseaux

Tâche 1 Configuration de RIP avec le plan d’adressage de la topologie N°2

Configuration les interface de R1

Configuration les interface de R2

Configuration les interface de R3

Configuration les adresses des PCs

PC1

PC2
PC3

Vérifier l’état d’activité des routeurs

R1

R2

R3
Supprimer la configuration RIP de chaque routeur.

R1

R2

R3

Configuration RIP
R1

R2

R3

Enregistrement de la nouvelle configuration

R1

R2

R3

Tâche 2 Vérification du routage RIP.

L’execution de la commande show ip protocols sur les routeurs

R1

R2
R3

L’execution de la commande show ip route sur tous les routeurs

R1

R2

R3
D’après la table de routage de R2 , on remarque que :

 L’adresse 172.30.3.0 apprise par R1 à partir de R2 est considérée connecté.  Est ajoutée, avec la
métrique 1 via l’interface 172.30.2.2
L’adresse 172.30.1.0 apprise par R2 à partir de R1 est considérée adresse RIP. Est ajoutée avec la
métrique 2 via l’interface 172.30.2.1
Test de connectivité de PC1 à PC2

La connectivité est cohérente car l’adresse 172.30.3.0 est ajouté dans la table de routage de R1 et considéré
adresse RIP via interface 172.30.2.2

Test de connectivité de PC1 à PC3

La connectivité est cohérente car l’adresse 192.168.5.0 est ajouté dans la table de routage de R1 et considéré
adresse RIP via interface 172.30.2.2

Test de connectivité de PC2 à PC1

La connectivité est cohérente car l’adresse 172.30.1.0 est ajouté dans la table de routage de R2 et considéré
adresse RIP via interface 172.30.2.1 du R1

Test de connectivité de PC2 à PC3

La connectivité est cohérente car l’adresse 192.168.5.0 est ajouté dans la table de routage de R2 et considéré
adresse RIP via interface 192.168.4.10 du R3

Test de connectivité de PC3 à PC1

Test de connectivité de PC3 à PC2

La connectivité est cohérente car l’adresse 172.30.0.0 est ajouté dans la table de routage de R2 et considéré
adresse RIP via interface 192.168.4.9 du R2

 Tous les équipements de réseaux sont connectés entre eux

Tâche 3 Résumé de route
Apre l’exécution debug ip rip sur R1 et R2
Le résultat pour le routeur R2

Le résultat pour R1

Les adresses réseaux échangé entre R1 et R2 :

 Le réseau 192.168.4.0 avec métrique 1 pour R2 et 2 pour R1(R1 reçoit cette route par R2, incrémente la
métrique et l’ajoute à sa table de routage).
 Le réseau 192.168.5.0 avec métrique 2 pour R2 et 3 pour R1(R2 reçoit cette route par R3, incrémente la
métrique, ajoute à sa table de routage, puis diffus cette route avec sa métrique, R1 reçoit cette route par
R2, incrémente la métrique et l’ajoute à sa table de routage).
 Le réseau 172.30.3.0 avec métrique 1 pour R2 et 2 pour R1(R1 reçoit cette route par R2, incrémente la
métrique et l’ajoute à sa table de routage).
Pour R2

Pour R3

Les adresses réseaux échangé entre R2 et R3 :

 Le réseau 172.30.0.0 car le RIPv1 résume les deux réseaux 172.30.1.0 et 172.30.2.0 et 172.30.3.0, ce
réseau reçoit par R2
 Le réseau 192.168.5.0, R2 reçoit ce réseau par R3
Exécution les commande router rip et no auto-summary sur les routeurs
R1
R2

R3

Les adresses réseaux échangé entre R2 et R3 :

R1

R2

R3

Déterminer quelles adresses de réseaux sont changées entre R1 et R2 et entre R2 et R3

 Le réseau 192.168.4.0 avec métrique 1 pour R2 et 2 pour R1(R1 reçoit cette route par R2, incrémente la
métrique et l’ajoute à sa table de routage).
 Le réseau 192.168.5.0 avec métrique 2 pour R2 et 3 pour R1(R2 reçoit cette route par R3, incrémente la
métrique, ajoute à sa table de routage, puis diffus cette route avec sa métrique, R1 reçoit cette route par
R2, incrémente la métrique et l’ajoute à sa table de routage).
 Le réseau 172.30.3.0 avec métrique 1 pour R2 et 2 pour R1(R1 reçoit cette route par R2, incrémente la
métrique et l’ajoute à sa table de routage).
Les adresses réseaux échangé entre R2 et R3 :
 Le réseau 172.30.3.0 avec la métrique 2 pour R2
 Le réseau 192.168.5.0, avec métrique 2 pour R2 reçoit ce réseau par R3

Le résumé de route est opéré par défaut dans RIP. Vrai

Avantages du résumé de routage
Permet d’utiliser moins de bande passante pour les mises à jour routage entre les routeurs
L’utilisation d’une seule route accélère le processus de recherche dans
La table de routage.
Inconvénients du résumé de routage
Ne prennent pas en charge les réseaux discontinus.
Tâche 3 Les Timers RIP
R1

R2

R3

Après les modifications

Update timer : Intervalle de transmission des paquets de mise à jour 40s
invalid timer : Temps de non mise à jour d’une entrée pour une route avant qu’elle soit marquée comme
invalide dans la table de routage 240s
holddown timer : Temps après lequel l’entrée non mise à jour dans la table de routage n’est plus examinée
durant la phase de recherche du meilleur chemin 240s
flush timer : Temps après lequel l’entrée non mise à jour sera supprimée de la table de routage (320secondes).
#debug ip rip
R1

R2

R3
 #show ip route
R1

R2

R3
 #show ip protocols
R1

R2

R3
Désactiver le débogage à l’aide de la commande #undebug all.
R1

R2

R3

Étape 3 Routeur d’extrémité (routeur de périphérie)

Configuration les interfaces de R2 :

Configuration les interfaces de R1 :

Configuration les interfaces de R3 :

Configuration rip
Suppression le réseau 192.168.4.0 de la configuration RIP de R2

Suppression le routage RIP de R3

Configuration sur R3 une route statique

Configuration sur R2 une route par défaut pour le réseau 192.168.5.0/24 qui pointe vers R3

Configuration de R2 pour envoyer les informations de route statique par défaut vers R1

Tâche 2 Vérification du routage RIP.

Fonctionnement de routeur RIP

Sur les routeurs R1 et R2, lorsque l'on active le processus de routage RIP, une première table est constituée à
partir des adresses IP des interfaces du routeur. Pour ces réseaux directement Connectés au routeur, On obtient
une table de routage remplit que par les réseaux connectés.

R1 transmet à son voisin R2 un seul vecteur de distance {172.30.1.0}. Ensuite, lorsque l'on active RIP sur R2, il
constitue la table à partir de ses propres informations et de celles reçues de R1.

Sur R2, RIP a calculé que la distance pour atteindre 172.30.1.0 est égale à 2

Sur R1, RIP a calculé que la distance pour atteindre la route par défaut et 172.30.3.0 est égale à 2.

Convergence
Chaque routeur connait un moyen d’atteindre chaque réseau de la topologie, Le routeur R1, a le moyen
d’atteindre le réseau 172.30.3.0/24 avec la distance égale à 2, Le routeur R2, a le moyen d’atteindre le réseau
172.30.1.0/24 avec la distance égale à 2

Table routage R2

Table de routage R1

Table de routage de R3

Pour le routeur R3 est configuré en mode statique

Annonces

Chaque 30s Les routeurs envoient l’entièreté de leur table de routage aux voisins. Après 180s, si le routeur n’a
pas reçu aucune mise à jour d’une route (dans notre cas la route 192.168.4.8, car on a la supprimer de la
configuration RIP) la met invalide, place en mode HOLDOWN ,240s Supprimer la route de la table de routage
(comme montre les tables de routage de R1 et R2 les réseaux 192.168.4.8 et 192.168.5.0 sont supprimé de la
table de routage.
Mise à jour de R2.

Mise à jour de R1.

Annonce de la route statique par défaut

Sera diffuser chaque 30s, Sur la route où on a configuré aura une ligne avec le type statique *(S*), Et au niveau
les routeurs qui vont recevoir cette route par défaut alternatif y’aura une ligne avec le type RIP* (R*).

Test de connectivité de PC1 à PC2

Test de connectivité de PC2 à PC3

 Est possible de connecter le PC1 à PC2 et PC2 à PC1, car on a configuré le routage RIP

Test de connectivité de PC3 à PC2

Test de connectivité de PC3 à PC1

 Est possible de connecter le PC3 à PC2 et PC3 à PC1, car on a configuré une route statique vers le
réseau 172.30.0.0/24 vers l’interface 192.168.8.9

Test de connectivité de PC2 à PC3

Test de connectivité de PC1 à PC3

 Est possible de connecter le PC3 à PC2 et PC3 à PC1, car on a configuré une par défaut vers l’interface
192.168.8.10

Tâche 3 Enregistrement de la configuration en cours.

R1

R2

R3

Étape 4 Protocol RIPv2

Tâche 1 RIPv1 et VLSM
Suppression la configuration de R1

Suppression la configuration de R2

Suppression la configuration de R3
Configuration les interfaces de routeur R2

Configuration les interfaces de routeur R1

Configuration les interfaces de routeur R3

Configuration PC3
Configuration PC1

Configuration PC2

Configuration PC4

Configuration RIP de R2

Configuration RIP de R1
Configuration RIP de R3

Non, il n’Ya pas de convergence.

Comme le masque de sous-réseau n’est pas inclus dans la mise à jour de routage, RIPv1 ne peut pas annoncer
d’informations de routage spécifiques qui permettront aux routeurs d’effectuer un routage correct pour les sous-
réseaux 172.30.0.0/24.
R1 n’a aucune route menant vers les réseaux locaux reliés à R3.
R3 n’a aucune route menant vers les réseaux locaux reliés à R1.
R2 a deux chemins à coût égal menant au réseau 172.30.0.0. Alors R2 équilibrera la charge du trafic destiné à
tout sous-réseau de 172.30.0.0. Cela signifie que R1 obtiendra la moitié du trafic et R3 l’autre moitié, Les
topologies discontinues ne convergent pas avec RIPv1
Combien de chemins possède le routeur R2 vers le réseau 172.30.0.0

Deux chemins possèdent le routeur R2 vers le réseau 172.30.0.0, un par l’interface de routeur
R1 200.165.200.230 /30, et le deuxième par l’interface de R3 209.165.200.232/30.

Tâche 2 Test de ping

 A partir de R2 est possible d’envoyer un paquer ping à PC4 avec taux de réussite égale à 40%, car R2
possède deux routes de cout égale dans le réseau 172.30.0.0/16. Ceci parce que R1 et R3 envoient une
mise à jour RIPv1 à R2 pour le réseau par classe 172.30.0.0/16 avec une distance égale à 1. R1 et R3
résumant automatiquement les sous-réseaux individuels, la table de routage R2 ne contient que l’adresse
réseau par classe principal de 172.30.0.0/16.

 À partir de PC1, est possible d’envoyer un paquet ping à PC2, avec le taux de réussite égale à 100%

 À partir de PC1, est possible d’envoyer un paquet ping à PC3, avec le taux de réussite égale à 100%
  À partir de PC1, n’est pas possible d’envoyer un paquet ping à PC4, car R1 n’a aucune route menant
vers les réseaux locaux reliés à R3.

 À partir de PC4, n’est pas possible d’envoyer un paquet ping à PC2, car R3 n’a aucune route menant
vers les réseaux locaux reliés à R1.

 À partir de PC4, n’est pas possible d’envoyer un paquet ping à PC3,

Tâche 3 Protocole RIPv2

Activation de la version 2 du protocole RIP sur chaque routeur.
R3

R2
 R1

R1 et R3 envoie toujours résumé de route mais avec le masque /16

La commande show ip protocols verifie la fonction de résumé automatique et la version

 L’adresse de destination des annonces de routage 224.0.0.9

Les tables de routage sont incohérentes

 Non, pas de la convergence.
Problème de résumé de routage
R2 à toujours deux routes à coût égale vers 172.30.0.0/16
R1 n’a aucune route menant vers les réseaux locaux reliés à R3.
R3 n’a aucune route menant vers les réseaux locaux reliés à R1.
Tâche 4 Résumé de routage.
Désactivation de résumé automatique sur chaque routeur
R1

R2

R3

Résumé par défaut est désactivé

 Après la désactivation de résumé de routé
Masque de sous-réseau est inclus dans la mise à jour de routage, RIPv2 peut maintenant annoncer
d’informations de routage spécifiques qui permettront aux routeurs d’effectuer un routage correct pour les sous-
réseaux 172.30.0.0/24.
Table de routage R1

Table de routage R2

Table de routage R3
Après la désactivation de résumé de route les tables de routages deviennent cohérentes.
R2 trois route différentes menant vers les réseaux locaux reliés à R1 et R3
R1 a une route menant vers les réseaux locaux reliés à R3.
Test de connectivité de R2 à PC4

Test de connectivité de PC1 à PC2

Test de connectivité de PC1 à PC3

Test de connectivité de PC1 à PC4

Test de connectivité de PC4 à PC2

Test de connectivité de PC4 à PC3

À partir de n’importe PC de réseaux, est possible d’envoyer un paquet ping à n’importe d’autre PC de la
topologie, chaque routeur peut atteindre toutes les routes de la topologie.

Tâche 5 Authentification. L’authentification assure qu’aucun échange de données de routage n’est effectué que
si les routeurs en question soient configurés avec le même mot de passe pour RIPV2.

1-

2-
Tâche 7 Lister les commandes de configuration RIPV1 en suite RIPV2
Commandes RIP V1 Commandes RIP V2

Router(config)#router rip Router(config)#router rip

Router(router-config)#network
directement connecté
Router(router-config)#passive-interface
Nom_interface N°Int
Router(router-config)#no auto-summary
Router(router-config)#default-information-
originate
Router(router-config)#redistribute<static|
connected|rip>
Router(router-config)#distance DA
Router(router-config)#TIMERS [U] [I] [HD] Router(router-config)#distance DA
[F]
@IP Router(router-config)#version 2
Router(router-config)#network @IP directement
connecté
Router(router-config)#passive-interface
Nom_interface N°Int
Router(router-config)#no auto-summary
Router(router-config)#default-information-
originate
Router(router-config)#redistribute<static|
connected|rip>
Router(router-config)#TIMERS [U] [I] [HD] [F]
