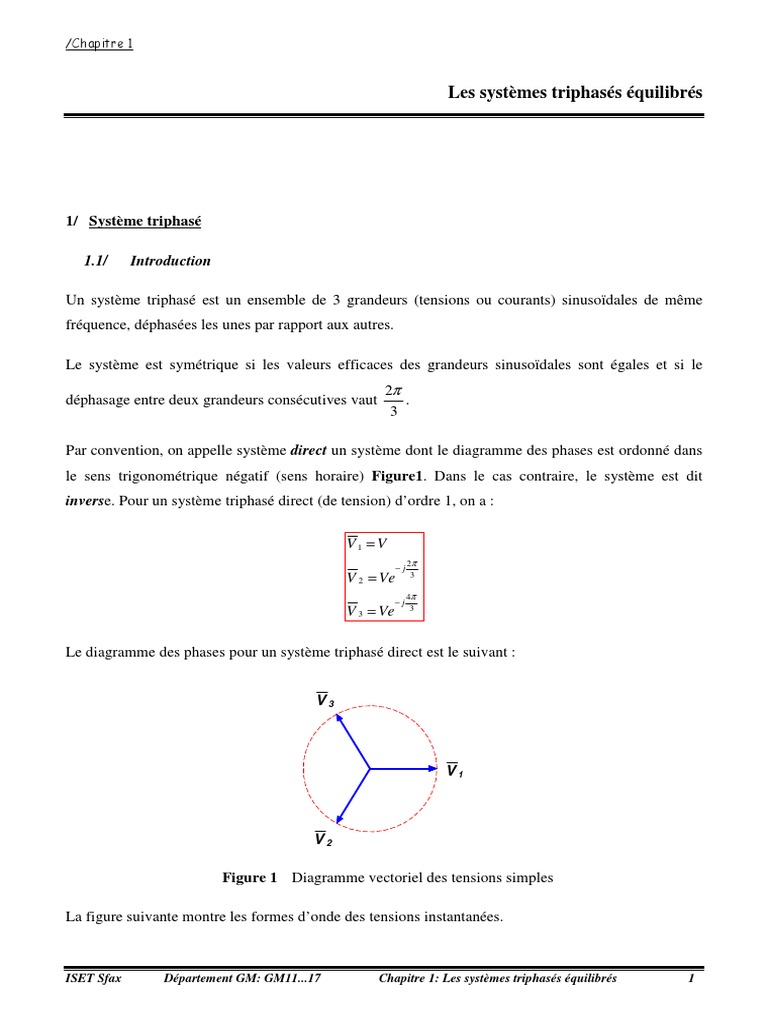

/Chapitre 1

Les systèmes triphasés équilibrés

1/ Système triphasé

1.1/ Introduction

Un système triphasé est un ensemble de 3 grandeurs (tensions ou courants) sinusoïdales de même

fréquence, déphasées les unes par rapport aux autres.

Le système est symétrique si les valeurs efficaces des grandeurs sinusoïdales sont égales et si le
2π
déphasage entre deux grandeurs consécutives vaut .
3

Par convention, on appelle système direct un système dont le diagramme des phases est ordonné dans
le sens trigonométrique négatif (sens horaire) Figure1. Dans le cas contraire, le système est dit
inverse. Pour un système triphasé direct (de tension) d’ordre 1, on a :

V1 =V
2π
−j
V 2 = Ve 3

4π
−j
V 3 = Ve 3

Le diagramme des phases pour un système triphasé direct est le suivant :

V3

V1

V2

Figure 1 Diagramme vectoriel des tensions simples

La figure suivante montre les formes d’onde des tensions instantanées.

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 1
 1

0.8

0.6

0.4

0.2

-0.2

-0.4

-0.6

-0.8

-1
0 1 2 3 4 5 6 7 8 9 10

Figure 2 Forme d’onde des trois tensions

On remarque qu’en tout instant la somme des trois tensions est nulle, on dit que le système triphasé est
équilibré.

2π 4π
 −j −j 
V 1 + V 2 + V 3 = V 1 + e 3 + e 3 =0
 

1.2/ Définitions

 Un circuit triphasé est équilibré quand la source et la charge sont toutes les deux équilibrées.

 Une source triphasée est équilibrée lorsque les trois tensions générées sont de même amplitude
2π
et déphasées de l’une par rapport à l’autre.
3

 Une charge triphasée est équilibrée lorsque toutes les impédances de chacune des trois phases
sont identiques en module et en argument. Il en résulte que dans un circuit équilibré, les trois
2π
courants de ligne sont de même amplitude et décalés de l’un par rapport aux autres.
3

1.3/ Systèmes triphasés en tension

1.3.1. Définitions

Le modèle simplifié usuel d’une source de tension triphasé comprend trois sources monophasées
connectées en étoile, c’est à dire avec un point commun dont chaque source correspond à une phase
Figure3. Le point commun aux trois sources est appelé le neutre.

On appelle ligne l’ensemble des conducteurs transmettant l’énergie. Elle comporte, en triphasé, trois
conducteurs de phase complétés éventuellement par un conducteur de retour du courant appelé
conducteur de neutre.

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 2
On appelle tensions simples les trois tensions V 1 , V 2 et V 3 de module V, mesurées entre chaque
conducteur de phase et le point neutre de la source triphasée. On les dénote conventionnellement par

V 1N , V 2 N et V 3 N
On appelle tensions composées les trois tensions mesurées entre deux conducteurs de phase :
U 13 , U 21 et U 32 .

V1
Ph 1

U 12
V2
U 31 Ph 2

V3
V3 U 23
Ph 3 V 2

V1

N
Figure 3 Source de tension triphasée (montage étoile)

1.3.2. Relations entre tensions simples et tensions composées

En appliquant la loi de Kirchhoff sur les tensions, les relations suivantes entre tensions simples et
tensions composées peuvent être établies :

π
j
U 12 = V 1 − V 2 = 3Ve 6

π
−j
U 23 = V 2 − V 3 = 3Ve 2

5π
j
U 31 = V 3 − V 1 = 3Ve 6

On peut aussi mettre ces équations sous la forme :

π
j
U 12 = V 1 − V 2 = 3V 1e 6

π
j
U 23 = V 2 − V 3 = 3V 2e 6

π
j
U 31 = V 3 − V 1 = 3V 3e 6

π
Les tensions composées forment donc également un système triphasé symétrique en avance de par
6
rapport aux tensions simples. Le diagramme des phases est le suivant :

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 3
 U 31 V3 U 12

V1

V2
U 23

Figure 4 Diagramme vectoriel des tensions composées

On peut permet d’établir que le module des tensions composées est 3 fois celui des tensions simples
:

U = 3.V

1.3.3. Couplages d’une source triphasée

Couplage étoile

V1 I1 Z
J1

V2 J2 Z
IN N I2 N'

V3 Z
J3 I3

Figure 5 Couplage étoile

La tension aux bornes de chaque impédance est égale à la tension simple. Lorsque la source triphasée
est couplée en étoile, les courants de ligne sont égaux aux courants de la charge. Le circuit étant

équilibré, on a : V 1 + V 2 + V 3 = 0 et I 1 + I 2 + I 3 = 0

Puisque les courants ont une somme nulle, on peut supprimer le conducteur de neutre.

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 4
2/ Charge en étoile ou en triangle

2.1/ Charge triphasée équilibrée

Une charge (utilisateur) triphasée équilibrée est caractérisée par 3 impédances identiques (même
module et même argument) que l’on appelle les 3 phases de l’utilisateur. Ces trois impédances
peuvent être connectées en étoile ou en triangle. On a alors

Z 1 = Z 2 = Z 3 = Z = Z.e jϕ

2.2/ Définitions

 Les trois tensions de phase de la charge sont les tensions aux bornes de chaque impédance,
V z1 , V z2 et V z3 .

 Les trois courants de phase de la charge sont les courants traversant chaque impédance,
J 1 , J 2 et J 3 .

 Dans un système symétrique à charge équilibrée, les trois tensions aux bornes de chaque
impédance ont même module ainsi que les trois courants traversant chaque impédance :

Vz
J=
Z

2.3/ Connexion en étoile

Dans le montage étoile (symbolisé par le signe Y), les trois impédances de la charge triphasée ont un
point commun N’, appelé point neutre de la charge, et sont alimentées par les trois tensions simples :

V1 I1 J1
Z
V2 V Z1
IN N I2 J2 N'
Z
V3 V Z2
I3 J3
Z
V Z3

Figure 6 Montage étoile

Si la charge est équilibrée, les tensions aux bornes de chaque impédance se confondent avec les
tensions simples de la source d’alimentation et possèdent le même module :

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 5
V z1 = V 1 ; V z2 = V 2 ; V z3 = V 3

On en déduit les courants traversant chaque impédance :

V z1 V 1 V − jϕ
J1 = I1 = = = e
Z Z Z
 2π 
V z 2 V 2 V − jϕ + 3 
J2 = I2 = = = e
Z Z Z
 4π 
V z3 V 3 V − jϕ + 3 
J3 = I3 = = = e
Z Z Z

Dans un montage étoile, les courants de ligne se confondent avec les courants de phase de la charge.
Le diagramme des phases est le suivant :

V3
J3

ϕ V1

ϕ
J1
J2

V2

Figure 7 Diagramme vectoriel des courants

Le courant de retour entre les points neutres de la charge et de la source vaut :

V  −j2π −j4π 
IN = J1 +J2 +J3 = e−jϕ 1+e 3 +e 3  =0
Z  

Dans le cas d’une source symétrique avec charge équilibrée il n’est pas nécessaire de relier le point
neutre de la charge à celui de la source.

2.4/ Connexion en triangle

Dans le montage triangle (symbolisé par le signe ∆), les trois impédances de la charge triphasée sont
alimentées par les trois tensions composées de la source triphasée et forment un circuit fermé sur lui-
même. La charge en montage triangle n’a pas de point neutre :

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 6
 V1 I1
J1
J3
Z V Z1
V2 I2
Z V Z3
J2

Z V Z2

V3 I3

Figure 8 Montage triangle

Les tensions aux bornes de chaque impédance se confondent ici avec les tensions composées de la
source d’alimentation et possèdent le même module :

V z1 = U 12 , V z2 = U 23 , V z3 = U 31

On en déduit les courants traversant chaque impédance :

V z1 U12 3V − jϕ
J1 = = = e
Z Z Z
 2π 
V z 2 U 23 3V − jϕ + 3 
J2 = = = e
Z Z Z
 4π 
V z3 U 31 3V − jϕ+ 3 
J3 = = = e
Z Z Z

Les courants de ligne sont obtenus en appliquant la loi de Kirchhoff sur les courants :

π
−j
I 1 = J 1 − J 3 = 3.J 1.e 6

π
−j
I 2 = J 2 − J 1 = 3.J 2 .e 6

π
−j
I 3 = J 3 − J 2 = 3.J 3 .e 6

On peut établir que le module des courants de ligne est 3 fois celui des courants traversant la charge
connectée en triangle :

I = 3J

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 7
 2.5/ Schéma monophasé équivalent

Lorsqu’un circuit triphasé est équilibré, on cherche à n’étudier qu’une phase sachant que ce qui se
2π 4π
passe dans les deux autres est identique à ou près.
3 3

On peut donc considérer un circuit triphasé équilibré comme la juxtaposition de 3 circuits

monophasés.

Charge connectée en étoile

V1
I1
Z
V2 V Z1 I
N I2 N'
Z  Z
V
V3 V Z2
I3
Z
V Z3

Figure 9 Schéma monophasé équivalent d’une charge connectée en étoile

En application de la loi de Kirchhoff sur les tensions, les relations suivantes peuvent être établies :

V N ' - V N = V 1 - Z .I 1

V N ' - V N = V 2 - Z .I 2

V N ' - V N = V 3 - Z .I 3

D’où

( ) ( ) (
3. V N' - V N = V 1+V 2 +V 3 - Z . I 1 + I 2 + I 3 )
Puisque V 1 + V 2 + V 3 = 0 et I 1 + I 2 + I 3 = 0 , on alors VN’ = VN. Les points neutres sont donc
équipotentiels, on peut alors écrire :

V 1 = Z .I 1
V 2 = Z .I 2
V 3 = Z .I 3

On peut étudier une phase en n’ayant pas à tenir compte des deux autres à l’aide du schéma
monophasé équivalent.

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 8
Charge connectée en triangle

V1 I1

Z ∆ V Z1
I
V2 I2 Z ∆ V Z3 
V ZY

Z ∆ V Z2

V3 I3

Figure 10 Schéma équivalent d’une charge connectée en triangle

I Z
On a U = Z ∆ J  3V = Z ∆ V = ∆ I
3 3

Z∆
ZY =
3

On peut remplacer l’impédance en triangle Z ∆ par l’impédance en étoile équivalente ZY

3/ Puissance en régime triphasé

3.1/ Puissance absorbée par une charge triphasée

La puissance absorbée par une charge triphasée est la somme des puissances absorbées par chaque
impédance.

 Pour la puissance instantanée : p(t ) = vZ1 (t ) j1(t ) + vZ 2 (t ) j2 (t ) + vZ 3 (t ) j3 (t )

 Pour la puissance active : P = VZ 1 J1 cos ϕ1 + VZ 2 J 2 cos ϕ 2 + VZ 3 J 3 cos ϕ3

 Pour la puissance réactive : Q = VZ 1 J1 sin ϕ1 + VZ 2 J 2 sin ϕ 2 + VZ 3 J 3 sin ϕ 3

3.2/ Puissance dans un système triphasé à charge équilibrée

Dans le cas d’une charge équilibrée alimentée par des tensions formant un système symétrique, les
valeurs instantanées des tensions et des courants dans les phases de la charge sont :

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 9
  
v (t ) = V 2cosω t  j (t ) = J 2cos (ω t − ϕ )
 Z1 Z
 1
  2π    2π 
vZ 2 (t ) = VZ 2cos  ω t −  et  j2 (t ) = J 2cos  ω t − ϕ − 
  3    3 
  4π    4π 
vZ 3 (t ) = VZ 2cos  ω t −   j3 (t ) = J 2cos  ω t − ϕ − 
  3    3 

La puissance instantanée peut s’écrire sous la forme suivante

  2π   4π 
p ( t ) = 3VZ J cos ϕ + VZ J cos ( 2ω t − ϕ ) + cos  2ω t − ϕ +  + cos  2ω t − ϕ + 
  3   3 

Or la somme des fonctions trigonométriques du terme entre crochets est nulle, on a alors la relation
fondamentale suivante :

p ( t ) = P = 3VZ J cos ϕ

La puissance instantanée est constante (pas de composante pulsante) et égale à la puissance active. Le
triphasé a fait donc disparaître la puissance fluctuante, c’est là sa propriété fondamentale.

Pour la puissance réactive, on obtient :

Q = 3VZ J sin ϕ

La puissance apparente totale vaut :

S = 3VZ J

 Pour un couplage étoile on a

U
I = J et VZ =
3

 Pour un couplage triangle on a

I
J= et VZ = U
3

D’où quelque soit le couplage on a les relations de puissance suivantes

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 10
 P = 3UI cos ϕ
Q = 3UI sin ϕ
S = 3UI

3.3/ Puissance complexe en triphasé

Quels que soient le couplage de la source d’alimentation et de la charge, l’expression de la puissance

complexe absorbée par une charge triphasée est :
* * *
S = P + jQ = V Z1 J1 +V Z 2 J 2 +V Z3 J 3
Dans le cas d’une charge équilibrée alimentée par des tensions formant un système symétrique, les
valeurs complexes des tensions et des courants dans les phases de la charge sont :

V Z 1 = VZ  J 1* = Je+ jϕ
 
 2π 
 − j
2π  * + jϕ + 
V Z 2 = VZ e 3
et  J 2 = Je  3 

 −j
4π   4π 
+ j ϕ+
V Z 3 = VZ e 3  J *3 = Je  3 
 
Par conséquent on aura :

S = P + jQ = 3VZ Je jϕ
On peut alors exprimer les autres puissances :

{}
P = Re l S = 3VZ Jc os ϕ

{}
Q = Im S = 3VZ J sin ϕ

3.4/ Théorème de Boucherot

Dans un circuit triphasé fonctionnant en régime sinusoïdal la puissance active se conserve, sa

conservation relève du principe général de conservation de l’énergie :
P =  Pk
k

La puissance réactive, à condition qu’il n’y ait pas de changement de fréquence, se conserve au même
titre que la puissance active :
Q =  Qk
k

La puissance réactive n’est pas une puissance au sens physique du terme, elle n’a donc aucune raison
à priori de se conserver, et elle se conserve en fait que s’il n’y a pas de changement de fréquence (elle
ne se conserve pas dans le cas d’un redresseur par exemple).

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 11
 3.5/ Mesure des puissances active et réactive en triphasé équilibré

3.5.1. Appareil de mesure

Pour mesurer la puissance active dans un circuit, on utilise un wattmètre. Un wattmètre peut être
considéré comme un appareil combinant un voltmètre et un ampèremètre.

I
W

V
Figure 11 Schéma d’un Wattmètre

La résistance entre les bornes du circuit courant est très faible, tandis que celle entre les bornes de
tension est très élevée.

3.5.2. Méthode de mesure utilisant un seul wattmètre

Cette méthode n’est valable que pour une charge triphasée équilibrée.

Le schéma de montage est le suivant :

V1 I1 J1
W Z
V2 V Z1
IN N I2 J2 N'
Z
V3 V Z2
I3 J3
Z
V Z3

Figure 12 Méthode d’un seul Wattmètre

Mesure de la puissance active

{ } *
P1 = Re l V 1 J 1 = VZ J cosϕ

P = 3P1

Un wattmètre unique, alimenté par un courant de ligne et la tension simple correspondante, mesure
donc P/3. C’est la méthode dite « du point neutre artificiel », car dans la majorité des cas le conducteur
de neutre n’existe pas.

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 12
Mesure de la puissance réactive

Le montage ci-dessus ne permet pas de mesurer la puissance réactive à moins d’utiliser une pince
multimétrique avec l’option varmètre.

3.5.3. Méthode de mesure utilisant deux wattmètres

Cette méthode n’est valable que pour une charge triphasée équilibrée. Le schéma de montage est le
suivant :

V1 J1
I1
W1 Z
V2 V Z1
N I2 J2 N'
W2 Z
V3 V Z2
I3 J3
Z
V Z3

Figure 13 Méthode de deux Wattmètre

Mesures

{ *
} {
P13 = Re l U 13 J 1 et P23 = Re l U 23 J 2
*
}
Or
π π
 −j j
U 13 = V Z 1 − V Z 3 = 3VZ e et U 23 = V Z 2 − V Z 3 = 3VZ e 2
6

  2π 
jϕ +
 * jϕ * 
 J 1 = Ie et J 2 = Je
 3 

   π
j ϕ −  
  π
P13 = Re l  3VZ Je  6   = 3VZ J cos ϕ − 
    6
Donc   π
  j ϕ +  
 π
 6
 P23 = Re l  3VZ Je  = 3VZ J cos ϕ + 
    6

Puissance active
P = P13 + P23 = 3VZ J cos ϕ

Puissance réactive

Q = 3 [ P13 - P23 ] = 3VZ J sin ϕ

Argument

Q P - P23
tgϕ = = 3 13
P P13 + P23
ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 13
4/ Relèvement du facteur de puissance en triphasé

Couplage des condensateurs en triangle

Montage :

Tension aux bornes d’un condensateur : U

Puissance réactive absorbée par un

condensateur :
QC1 = −CωU
2

Puissance réactive absorbée par les trois

condensateurs :
QC = 3QC1 = −3CωU
2

Puissance active Puissance réactive Facteur de puissance

Charge seule P Q = P.tg ϕ On a cosϕ

les trois
0 QC = −3CωU 2 0
condensateurs seuls
Charge + Q ′ = Q + QC = P.tg ϕ ′
P On veut cosϕ’
condensateurs

On en déduit la capacité du condensateur de la manière suivante :

QC = −3CωU 2 = Q′ − Q

−3CωU 2 = P.tg ϕ ′ − P.tgϕ

P(tgϕ − tgϕ ′)
Finalement : C=
3ωU 2

Couplage des condensateurs en étoile

En utilisant le même raisonnement que précédemment, on montre que la capacité du condensateur est
donnée par la relation :
P(tgϕ − tgϕ ′)
C=
ωU 2

Le couplage en étoile est donc moins intéressant puisque la capacité des condensateurs nécessaires est
trois fois plus grande que pour le couplage en triangle. Plus la capacité est grande, plus le
condensateur est volumineux et onéreux.

ISET Sfax Département GM: GM11...17 Chapitre 1: Les systèmes triphasés équilibrés 14
