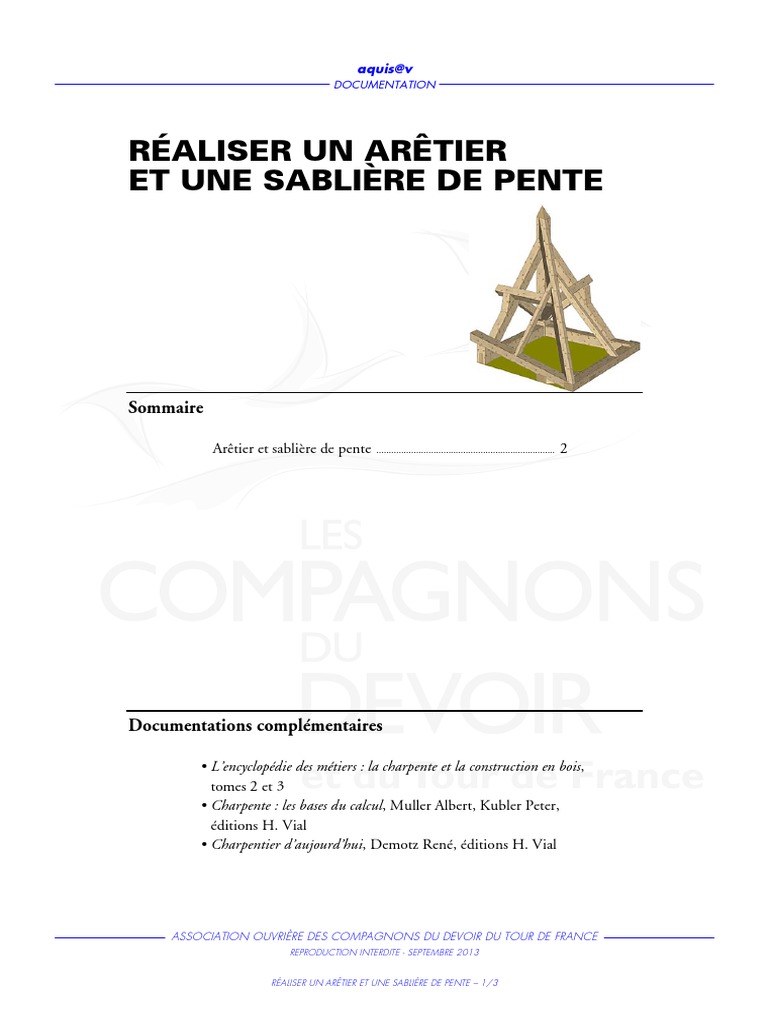

RÉALISER UN ARÊTIER
ET UNE SABLIÈRE DE PENTE

Sommaire

Arêtier et sablière de pente ........................................................................ 2

Documentations complémentaires

• L’encyclopédie des métiers : la charpente et la construction en bois,

tomes 2 et 3
• Charpente : les bases du calcul, Muller Albert, Kubler Peter,
éditions H. Vial
• Charpentier d’aujourd’hui, Demotz René, éditions H. Vial

ASSOCIATION OUVRIÈRE DES COMPAGNONS DU DEVOIR DU TOUR DE FRANCE

REPRODUCTION INTERDITE - SEPTEMBRE 2013

RÉALISER UN ARÊTIER ET UNE SABLIÈRE DE PENTE – 1/3

 aquis@v
DOCUMENTATION

ARÊTIER ET SABLIÈRE DE PENTE

Descriptif
D’après le dessin ci-dessous, on vous demande :
• de tracer l’épure complète ;
• de tailler et de lever la maquette sur ligne.

Temps alloué : 16 heures

Données
Les tenons-mortaises seront chevillés à tire.
Les pièces de bois seront maintenues à l’aide
de pointes acier.

Débit
Nombre Désignation Section Longueur
1 Sablière 110 × 80 1,48
1 Sablière 110 × 80 1,37
1 Gousset 110 × 80 0,59
1 Poinçon 100 × 100 1,41
1 Potelet 100 × 100 0,21
1 Arêtier 80 × 220 2,16
1 Arbalétrier 80 × 110 1,35
1 Entrait 80 × 110 1,23
1 Entrait 80 × 110 1,22
1 Arbalétrier 80 × 110 1,22
1 Panne 80 × 110 0,74
1 Panne 80 × 110 0,69
1 Échantignolle 80 × 110 0,2
1 Échantignolle 80 × 92 0,2
1 Contrefiche 60 × 80 0,79
1 Contrefiche 60 × 80 0,55
1 Contrefiche 60 × 80 0,45
1 Chevron 40 × 60 1,08
1 Chevron 40 × 60 0,9
Total de 0,00m³

ASSOCIATION OUVRIÈRE DES COMPAGNONS DU DEVOIR DU TOUR DE FRANCE

REPRODUCTION INTERDITE - SEPTEMBRE 2013

RÉALISER UN ARÊTIER ET UNE SABLIÈRE DE PENTE – 2/3

 aquis@v
DOCUMENTATION

VUE EN PLAN
