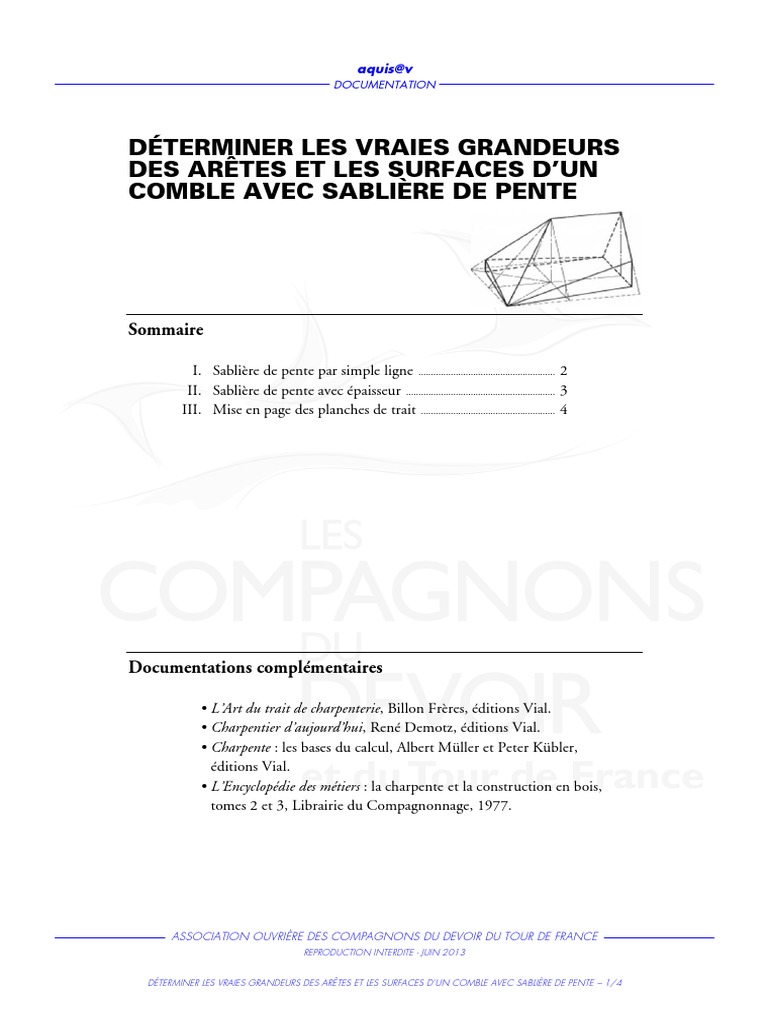

DÉTERMINER LES VRAIES GRANDEURS

DES ARÊTES ET LES SURFACES D’UN
COMBLE AVEC SABLIÈRE DE PENTE

Sommaire

I. Sablière de pente par simple ligne ....................................................... 2

II. Sablière de pente avec épaisseur ............................................................ 3
III. Mise en page des planches de trait ...................................................... 4

Documentations complémentaires

• L’Art du trait de charpenterie, Billon Frères, éditions Vial.

• Charpentier d’aujourd’hui, René Demotz, éditions Vial.
• Charpente : les bases du calcul, Albert Müller et Peter Kübler,
éditions Vial.
• L’Encyclopédie des métiers : la charpente et la construction en bois,
tomes 2 et 3, Librairie du Compagnonnage, 1977.

ASSOCIATION OUVRIÈRE DES COMPAGNONS DU DEVOIR DU TOUR DE FRANCE

REPRODUCTION INTERDITE - JUIN 2013

DÉTERMINER LES VRAIES GRANDEURS DES ARÊTES ET LES SURFACES D’UN COMBLE AVEC SABLIÈRE DE PENTE – 1/4
 aquis@v
DOCUMENTATION

I. SABLIÈRE DE PENTE PAR SIMPLE LIGNE

D’après la vue ci-dessous, représentant un bâtiment biais à quatre versants, dessiner

sur format A2 à l’échelle 1/50 :
• la vue en plan avec la sablière d’emprunt,
les arêtiers et le faîtage ;
• l’élévation de chaque chevron d’emprunt ;
• l’élévation de chaque arêtier ;
• l’élévation de chaque sablière de pente ;
• la herse complète du bâtiment ;
• joindre la herse au dessin.

Temps alloué : 4 heures.

Données :
Le faîtage sera de niveau de manière à obtenir
une sablière de pente.

Pentes des versants :

• 110 % sur les trois versants.

ASSOCIATION OUVRIÈRE DES COMPAGNONS DU DEVOIR DU TOUR DE FRANCE

REPRODUCTION INTERDITE - JUIN 2013

DÉTERMINER LES VRAIES GRANDEURS DES ARÊTES ET LES SURFACES D’UN COMBLE AVEC SABLIÈRE DE PENTE – 2/4
 aquis@v
DOCUMENTATION

II. SABLIÈRE DE PENTE AVEC ÉPAISSEUR

D’après la vue ci-dessous, représentant la maçonnerie d’un bâtiment, dessiner sur

format A1 à l’échelle 1/10 :
• la vue en plan ;
• l’élévation de chaque chevron
d’emprunt ;
• l’élévation de la sablière ;
• la herse du versant A ;
• la vue suivant A-A ;
• chevronner le versant A environ
tous les 50 cm d’entraxe ;
• tracer les barbes en pied de chevron par
les pas, la vue par bout et par la herse ;
• indiquer les pentes des versants.

Temps alloué : 5 heures.

Données :
Les sablières affleureront l’extérieur du mur.
Les chevrons seront positionnés à l’intérieur du mur.
Le dessus de la sablière se situera au niveau + 0,00 m.
L’épaisseur des murs sera de 200 mm.

Pentes des versants :

• 100 % sur les deux versants.

Section des bois (en mm) :

Sablière : 80 × 120
Faîtage : 100 × 200
Chevron : 80 × 100

ASSOCIATION OUVRIÈRE DES COMPAGNONS DU DEVOIR DU TOUR DE FRANCE

REPRODUCTION INTERDITE - JUIN 2013

DÉTERMINER LES VRAIES GRANDEURS DES ARÊTES ET LES SURFACES D’UN COMBLE AVEC SABLIÈRE DE PENTE – 3/4
 aquis@v
DOCUMENTATION

III. MISE EN PAGE DES PLANCHES DE TRAIT

• Sablière de pente par simple ligne

• Sablière de pente avec épaisseur
