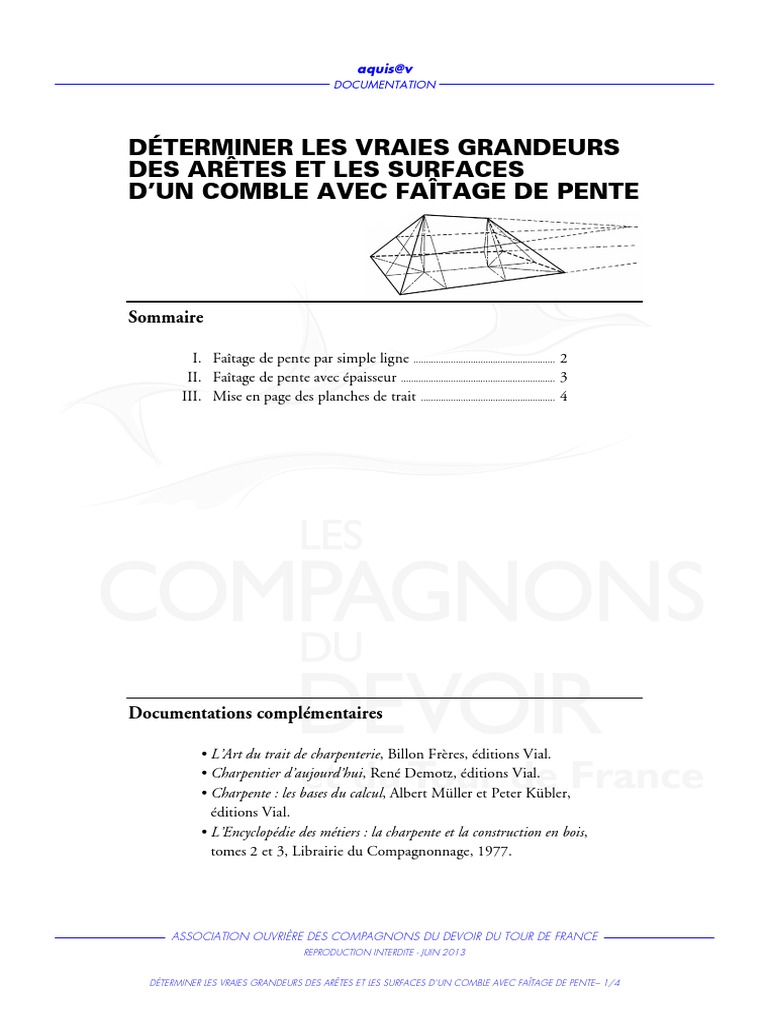

DÉTERMINER LES VRAIES GRANDEURS

DES ARÊTES ET LES SURFACES
D’UN COMBLE AVEC FAÎTAGE DE PENTE

Sommaire

I. Faîtage de pente par simple ligne ......................................................... 2

II. Faîtage de pente avec épaisseur .............................................................. 3
III. Mise en page des planches de trait ...................................................... 4

Documentations complémentaires

• L’Art du trait de charpenterie, Billon Frères, éditions Vial.

• Charpentier d’aujourd’hui, René Demotz, éditions Vial.
• Charpente : les bases du calcul, Albert Müller et Peter Kübler,
éditions Vial.
• L’Encyclopédie des métiers : la charpente et la construction en bois,
tomes 2 et 3, Librairie du Compagnonnage, 1977.

ASSOCIATION OUVRIÈRE DES COMPAGNONS DU DEVOIR DU TOUR DE FRANCE

REPRODUCTION INTERDITE - JUIN 2013

DÉTERMINER LES VRAIES GRANDEURS DES ARÊTES ET LES SURFACES D’UN COMBLE AVEC FAÎTAGE DE PENTE– 1/4
 aquis@v
DOCUMENTATION

I. FAÎTAGE DE PENTE PAR SIMPLE LIGNE

D’après la vue ci-dessous, représentant un bâtiment biais à quatre versants, dessiner

sur format A2 à l’échelle 0,02 :
• la vue en plan avec les chevrons d’emprunt, les arêtiers et le faîtage de pente ;
• l’élévation de chaque chevron d’emprunt ;
• l’élévation des arêtiers et du faîtage de pente ;
• la herse complète du bâtiment ;
• la vue en plan cotée à l’échelle 1/100 ;
• joindre une herse au dessin ;
• indiquer la pente des versants manquants.

Temps alloué : 4 heures.

Pentes des versants :

• AD = 120 %
• BC = 140 %

ASSOCIATION OUVRIÈRE DES COMPAGNONS DU DEVOIR DU TOUR DE FRANCE

REPRODUCTION INTERDITE - JUIN 2013

DÉTERMINER LES VRAIES GRANDEURS DES ARÊTES ET LES SURFACES D’UN COMBLE AVEC FAÎTAGE DE PENTE – 2/4
 aquis@v
DOCUMENTATION

II. FAÎTAGE DE PENTE AVEC ÉPAISSEUR

D’après la vue ci-dessous, représentant la maçonnerie d’un bâtiment, dessiner sur

format A1 à l’échelle 1/10 :
• la vue en plan ;
• l’élévation de chaque chevron
d’emprunt ;
• l’élévation du faîtage avec le
chevronnage ;
• la herse du versant A ;
• chevronner le versant A environ
tous les 50 cm d’entraxe ;
• tracer les barbes en tête de chaque chevron par les pas, la vue par bout et par
la herse ;
• indiquer les pentes des versants.

Temps alloué : 5 heures.

Données :
Les sablières seront affleurées avec l’extérieur mur.
Le dessus de la sablière se situera au niveau + 0,00 m.
Le point le plus haut du faîtage se situera à + 1,30 m.
L’épaisseur des murs sera de 200 mm.

Section des bois (en mm) :

Sablière : 80 × 200
Faîtage : 200 × 350
Chevron : 80 × 200

ASSOCIATION OUVRIÈRE DES COMPAGNONS DU DEVOIR DU TOUR DE FRANCE

REPRODUCTION INTERDITE - JUIN 2013

DÉTERMINER LES VRAIES GRANDEURS DES ARÊTES ET LES SURFACES D’UN COMBLE AVEC FAÎTAGE DE PENTE – 3/4
 aquis@v
DOCUMENTATION

III. MISE EN PAGE DES PLANCHES DE TRAIT

• Faîtage de pente par simple ligne

• Faîtage de pente avec épaisseur
