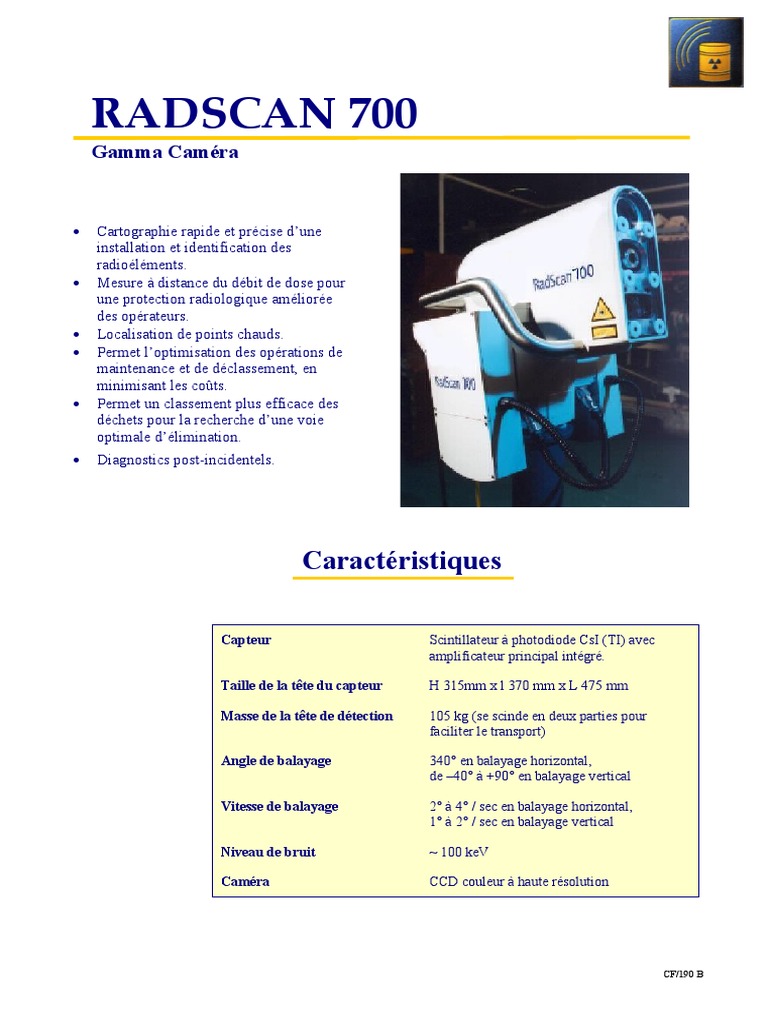

RADSCAN 700

Gamma Caméra

 Cartographie rapide et précise d’une

installation et identification des
radioéléments.
 Mesure à distance du débit de dose pour
une protection radiologique améliorée
des opérateurs.
 Localisation de points chauds.
 Permet l’optimisation des opérations de
maintenance et de déclassement, en
minimisant les coûts.
 Permet un classement plus efficace des
déchets pour la recherche d’une voie
optimale d’élimination.
 Diagnostics post-incidentels.

Caractéristiques

Capteur Scintillateur à photodiode CsI (TI) avec

amplificateur principal intégré.

Taille de la tête du capteur H 315mm x l 370 mm x L 475 mm

Masse de la tête de détection 105 kg (se scinde en deux parties pour

faciliter le transport)

Angle de balayage 340° en balayage horizontal,

de –40° à +90° en balayage vertical

Vitesse de balayage 2° à 4° / sec en balayage horizontal,

1° à 2° / sec en balayage vertical

Niveau de bruit ~ 100 keV

Caméra  CCD couleur à haute résolution

CF/190 B
 Performances

Seuils de détection < 1 Ci de Cs-137 dans le champ de vision à 1 m

< 50 mg de Pu (env.20% de Pu-240) dans le champ de vision à
1m
< 1 g de U-235 dans le champs de vision à 1m

Distance de détection 1 à 50 m (limite supérieure utile déterminée par le champ de

vision)

Angle de vue 9°, 4° et 2°

Suppléments au collimateur Bouchon de correction d’arrière plan,

Bouchon pour environnement à forte radiation.

Plage dynamique < 1 Ci à 0,2 Ci de Cs-137 dans le champ de vision à 1m.

Protection contre les intempéries Tête de détection protégée IP65.

Capot PVC conçu spécialement pour empêcher la contamination.
Commande à distance Jusqu’à 40 m de la tête de détection avec des extensions de câbles
en option.

Plage de fonctionnement 0 à 1 Gy/h

RadScan permet de
localiser ou de vérifier
la présence de points
chauds sur un fût et
d’identifier le(s)
radioélément(s) en
cellule
 Mode de mesure
Mode comptage : Affiche les taux de comptage bruts, corrigés des temps
morts, au niveau du capteur et provenant d’objets situés à
l’intérieur du champ de vision du capteur. L’opérateur peut
sélectionner trois régions privilégiées d’intérêt. Le taux de
comptage est remis à jour chaque seconde.

Mode "Correction de distance" : Permet à l’opérateur de corriger le taux de comptage, corrigé

des temps morts, pour le ramener à ce qu’il serait si l’objet
se trouvait à une distance spécifiée par l’utilisateur. Le taux
de comptage affiché est mis à jour toutes les secondes.

Mode "Normalisé" : Permet à l’opérateur de comparer le taux de comptage,

corrigé des temps morts, au taux de comptage provenant
d’un objet spécifié par l’utilisateur et aussi de le corriger de
la distance.
Ceci permet à l’opérateur de comparer l’activité mesurée à
une activité référence. L’affichage en sortie est mis à jour
toutes les secondes.

Mode "débit de dose" : Affiche une évaluation du débit de dose à une distance
spécifiée par l’utilisateur provenant d’un point de source
équivalent situé au centre du champ de vision. L’évaluation
affichée est mise à jour toutes les secondes.
 Etalonnage en énergie
L’étalonnage périodique de l’énergie ou la confirmation de la validité de l’étalonnage existant, sont
réalisés rapidement et facilement en utilisant des sources scellées ordinaires. L’opération est réalisée
à partir d’un progiciel d’analyse spectrale du système.

Analyse automatique
Le RadScan 700 peut être réglé pour balayer automatiquement une zone préférentielle à l’intérieur
des limites verticales et horizontales définies par l’opérateur.

Après la définition de la zone, une estimation de la durée de balayage est affichée. Si cette valeur est
acceptée, l’analyse complète est effectuée automatiquement. A chaque point de mesure, le taux de
comptage, les angles et la distance sont enregistrés par le PC dans un fichier de numérisation.

Une fois l’opération terminée, l’image vidéo du balayage peut être revue au gré de l’opérateur. Des
limites de seuil pour les données de taux de comptage permettent au fichier de numérisation d’être
filtré de telle manière que des zones préférentielles ou problématiques soient très rapidement et
automatiquement repérées sur la bande vidéo.

Le fichier de numérisation est également compatible avec Excel, permettant de réaliser

automatiquement des cartes angulaires de périmètres en deux dimensions de la zone balayée.

Analyse du taux de comptage

Le système peut afficher automatiquement en surimpression sur une image vidéo, les données
radiométriques pour montrer les variations de l’intensité gamma mesurée. Comme pour une analyse
automatique, une zone privilégiée est définie par l’opérateur et l’analyse est faite automatiquement.
De la même manière, une fois la définition terminée, une estimation de la durée du balayage est
affichée et toutes les données de numérisation sont enregistrées par le PC.

Une fois l’analyse terminée, une image incrustée affiche les données radiométriques en couleur, en
surimpression sur l’image en noir et blanc de la scène choisie. La cartographie du taux de comptage
permet d’identifier clairement les origines de points chauds sur l’image vidéo. L’image en
surimpression peut être enregistrée sur PC et imprimée directement pour obtenir une copie sur
papier.

Analyse du débit de dose

Sur commande, le RadScan 700 peut afficher automatiquement en surimpression sur une image
vidéo, une indication du débit de dose provenant de la zone de mesure. Les procédures de
configuration et d’analyse sont identiques à celles de l’analyse en surimpression du taux de
comptage, à la différence que la distance à laquelle est faite l’estimation du débit de dose peut être
définie par l’opérateur.
