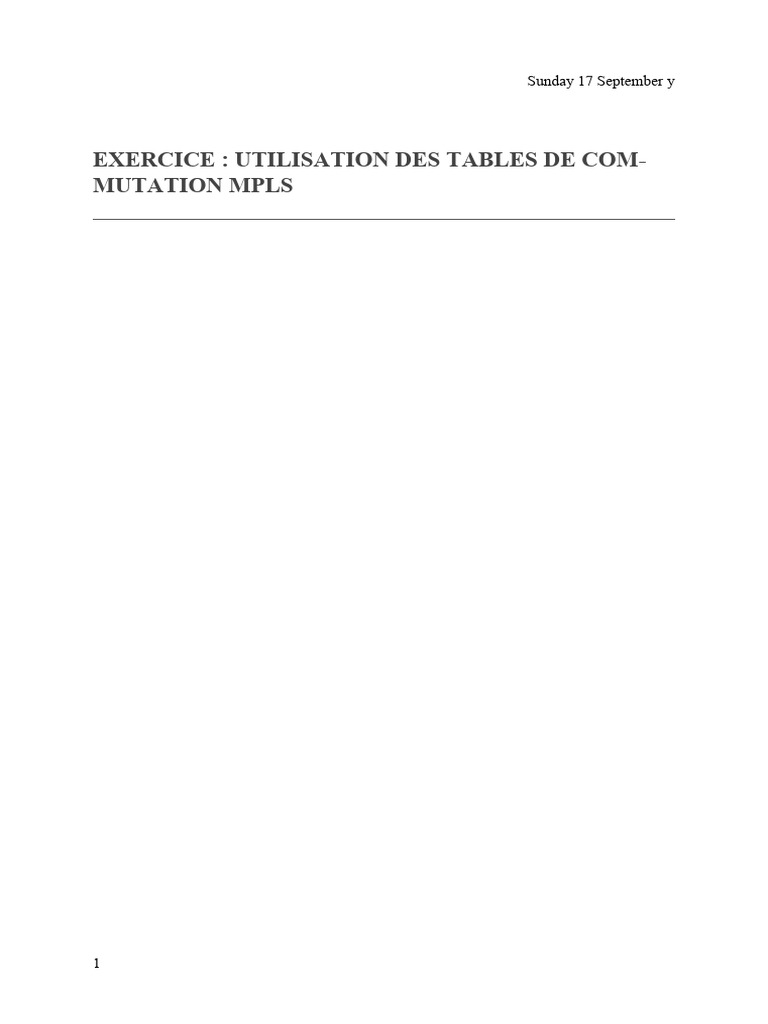

EXERCICE : UTILISATION DES TABLES DE COM-

MUTATION MPLS

1
 Sunday 17 September y

L’opérateur Delta met en œuvre un réseau IP/MPLS/Ethernet dont la topologie est

donnée dans la figure 1. Les tables de routage des routeurs R1 à R7 sont données
par la figure 2.

On suppose que l’administrateur du réseau Delta a activé MPLS sur son réseau. Les
équipements R1 à R7 sont des Label Switch Routers (Ils savent faire de la commu-
tation de label). Les LSP sont construits à la demande. Le réseau Delta ne met pas
en place de qualité de service.

Un paquet IP est envoyé d’une machine du réseau A pour une machine du réseau
D. Le paquet est transmis par le routeur RA pour le routeur de bordure R1 du réseau
Delta avec un TTL de 40. Le routeur R1 est le routeur de bordure recevant le
paquet. Il va déclencher la création du LSP qui permettra d’acheminer les paquets
vers le réseau D.

Q1 : Quel routeur va choisir le label à utiliser sur le lien du LSP à emprunter en sortie
de R1 pour aller à D ?

R7

1.TABLES DE COMMUTATION

2
 Sunday 17 September y

La table de commutation en R1 contient la ligne suivante :

Label d'entrée Prochain Saut Label de sortie
(FEC D) R7 5

1.1 Cas où les LSR de bordure en sortie du réseau MPLS commutent les paquets.

Q2 : Qui fait le POP enlevant l'en-tête MPLS ?

R4

Q.3 : Quel LSR a envoyé les paquets à R4 pour cette communication de R1 vers D ?

R7

Q.4 : Quel est le prochain saut associé à ces paquets dans la table de commutation
de R4 ?

R4

Q.5 : Que contient la table de commutation de R7 ?

Prochain Label de sor-

Label d'entrée
Saut tie
5 R4 9

Q.6 : Dans le réseau MPLS, tous les paquets comportent un en-tête MPLS.

Vrai

1.2 Cas où les LSR de bordure en sortie du réseau MPLS ne commutent pas les pa-
quets. Dans ce second cas, R4 route les paquets à destination de D en IP directe-
ment.

Q.7 : Qui fait le POP enlevant l'en-tête MPLS ?

R7

Q.8 : Cochez les 4 réponses correspondant à des affirmations justes :

F R4 consulte sa table de commutation pour traiter les paquets.

V R4 ne consulte pas sa table de commutation.
V R4 décrémente le TTL de l'en-tête IP des paquets.
V R7 consulte sa table de commutation pour traiter les paquets.
F R7 ne consulte pas sa table de commutation.

3
 Sunday 17 September y

Q.9 : Dans le réseau MPLS, tous les paquets comportent un en-tête MPLS.

Faux

Q.10 : Quelle sera la valeur du champ TTL du paquet IP circulant sur le lien entre les
routeurs R4 et RD ?

37

2. LA FEC (FEC E)

Un nouveau paquet IP est envoyé par RA et a pour destinataire une machine du ré-
seau E.

Q.11 : Quelle sera la valeur du label en sommet de pile pour ce paquet sur le lien en
sortie de R1 ?

Q.12 : Quel changement pour les tables de commutation des autres nœuds du ré-
seau ?

La fec (FEC E) a été ajoutée dans toutes les tables de commutation dès la pre-
mière configuration du réseau.
Il faut rajouter la fec (FEC E) dans toutes les tables de commutation.
Il faut rajouter la fec (FEC E) dans les tables de commutation des nœuds sur le
chemin entre R1 et E.
V Aucun
