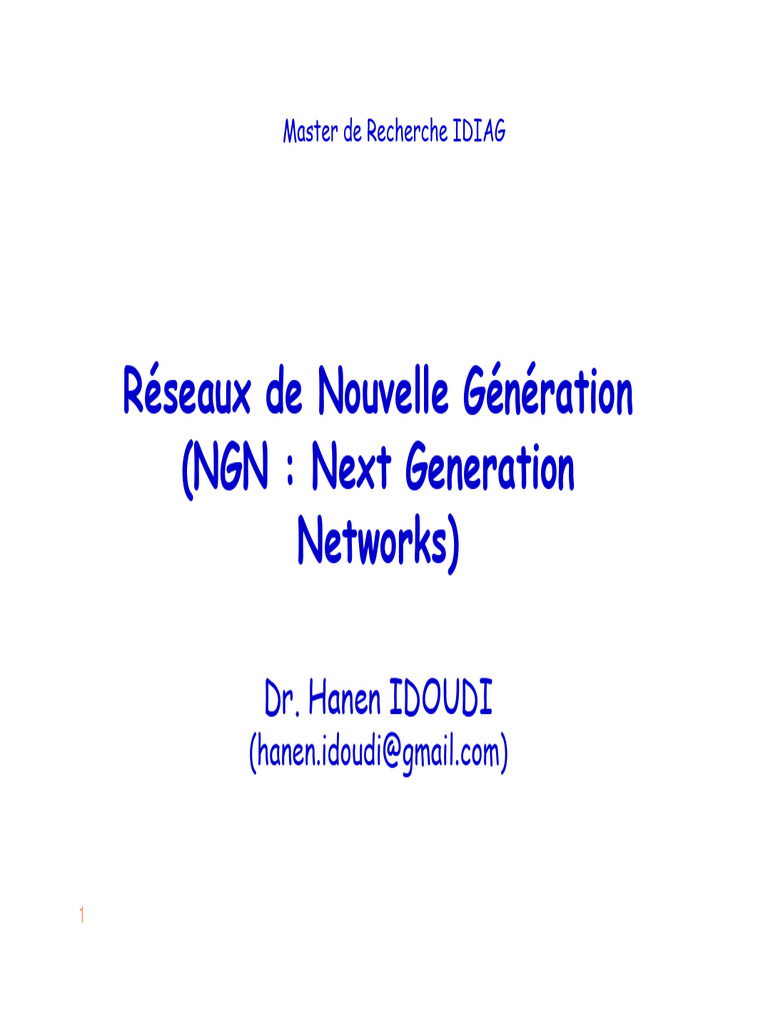

Master de Recherche IDIAG

Réseaux de Nouvelle Génération

(NGN : Next Generation
Networks)

Dr. Hanen IDOUDI

(hanen.idoudi@gmail.com)

1
 Organisation générale du Cours
n Cours (transparents) + TDs
n TPs : 2 TPs de simulation sous Matlab

n Contrôle continu : DS + note de projet

n Projet : Réaliser un état de l’art sur une thématique liée au
réseaux NGN sous forme d’un exposé (sujets à définir plus
tard).

2
H. IDOUDI
 Objectifs du module
n Notions de base sur les réseaux à commutation de paquets
n Internet :fondements et évolution
n Nouvelles technologies d’accès dans les réseaux filaires de nouvelle
génération
u Ethernet et ses évolutions
u Frame relay
u FDDI
u RNIS
n Nouvelles technologies d’accès dans les réseaux sans fil de nouvelle
génération
u Les standards wifi
u Les réseaux ad hoc
u Les réseaux de capteurs
u Les réseaux Mesh
u Les réseaux wimax
u Les réseaux mobiles 3G/4G : UMTS, GPRS, HSDPA, LTE
3
H. IDOUDI
 Définition des réseaux de nouvelle
génération
n "Next Generation Network" ou "NGN" : "Réseau de Nouvelle
Génération"
n Terme apparu depuis les années 1990 pour faire référence en
générale au passage aux réseaux à intégration de services et
basés sur la commutation de paquets.
n Le réseau d'une compagnie de télécommunications dont
l'architecture repose sur un plan de transfert en mode paquet,
capable de se substituer au réseau téléphonique commuté et
aux autres réseaux traditionnels.
n L'opérateur dispose d'un cœur de réseau unique qui lui permet
de fournir aux abonnés de multiples services (voix, données,
contenus audiovisuels…) sur différentes technologies d'accès
fixes et mobiles.

4
H. IDOUDI
 Techniques de commutation
n Techniques de commutation
u Commutation de circuits
u Commutation de paquets

n Exemples:
u Réseau téléphonique
u X.25
u ATM
u Arpanet (Internet)

5
H. IDOUDI
 Techniques de commutation -
Commutation de Circuits
n Etablissement de Circuit
u Connection de nœuds constituant un circuit pour la durée de la
communication.
u Toutes les données empruntent le même circuitCall Request Signals
hunting time

Propagation Delay
}

}
N1

Time
information N2 N3
N4 N5 N6
Call Accept
Signal

DATA

6
H. IDOUDI
 Techniques de commutation -
Commutation de Circuits
n Connexion directe, transparente à travers le réseau
(commutation spatiale ou temporelle)
n Temps de transfert fixes et minimum
n Capacités temps-réel optimales : idéal pour la voix

n Mais
u Risque d’être inefficace pour la transmission des données

n Exemple : le réseau téléphonique commuté (RTC)

7
H. IDOUDI
 Techniques de commutation -
Commutation de Paquets
n Données transmises sous forme de paquets
u Fragmentation de long messages en plusieurs paquets
u Paquet contient une portion des données plus des informations de
contrôle (exp: adresse)
n Un équipement spécial (nœud de commutation) est utilisé pour
acheminer des paquets entre diverses machines identifiées par
leurs adresses
n Les paquets sont reçus, brièvement mémorisés et transmis au
nœud suivant : « Store and forward »

8
H. IDOUDI
Techniques de commutation - Commutation de
Paquets - Datagrammes
n But: partager le coût des lignes entre les nœuds
n Exemples: Frame Relay, GPRS, ATM, UMTS .

n Chaque paquet inclut l’adresse de destination

n Chaque paquet traité indépendamment
n Chaque paquet prend la route la plus pratique
n Les paquets d’un même message peuvent arriver en désordre
n Les paquets peuvent se perdre
n Récepteur à la charge de re-ordonner et recouvrir les pertes

9
H. IDOUDI
Techniques de commutation - Commutation de
Paquets – Circuit Virtuel

n Route établie avant l’envoi call

des paquets request
call
accept
packet
n Paquets de requête et packet
acceptation établissent la
connexion
n Chaque paquet contient un Time
Pkt 1
between
numéro de circuit virtuel packets Propagation Delay
Pkt 2
n Pas de décision de routage
requise pour chaque paquet Pkt 3 Pkt 1

n Requête pour terminer le Queuing Time { Pkt 2

circuit Pkt 3 Pkt 1

Pkt 2
Packet
Pkt 3 }
Transmission
Time
10
H. IDOUDI
 Techniques de commutation –
Circuits Virtuels vs Datagrammes
n Circuits virtuels
u Réseau peut fournir séquençage et contrôle d’erreurs
u Paquets retransmis plus rapidement
 Pas de décision de routage
u Moins fiable
 Perte d’un nœud perte de tous les circuits à travers celui-ci
n Datagrammes
u Pas de phase d’établissement
 Meilleur s’il y a peu de paquets
u Plus flexible
 Possibilité d’éviter les parties congestionnées du réseau

11
H. IDOUDI
 Techniques de commutation -
Commutation de Paquets- Avantages
n Efficacité de la ligne
u Partage de liaisons nœud à nœud entre plusieurs paquets
u Paquets transmis aussi rapidement que possible
n Conversion de débit
u Chaque station connecté à son nœud local à sa propre vitesse
n Paquets peuvent être acceptés même si le réseau est occupé
u Livraison peut-être ralentie
n Possibilité de priorités

12
H. IDOUDI
 Techniques de commutation -
Commutation de cellules - ATM
n Une optimisation technique consiste à remplacer les paquets de
taille variable par des cellules de taille fixe.

n Technique définie par ATM (Asynchronous Transfer Mode)

n Permet des vitesses plus élevées que la commutation de paquets

n Permet aisément de réserver un débit à un circuit virtuel

n Souvent utilisé pour le transfert de la voix ou de la vidéo

13
H. IDOUDI
 Chapitre 1
Notions de base sur les réseaux
à commutation de paquets

14
 Introduction
Les services de télécommunications 3 grandes classes de réseaux
n Téléphonie (selon le secteur industriel)
u communication 1 à 1
n Radio n Les réseaux de
u diffusion voix (1 à n)
télécommunications
n Télévision n Les réseaux des câblo-
opérateurs
u diffusion images, voix, (1 à n)
n Les réseaux Informatiques
n Internet
u communication n à m
u interactivité
Tendance actuelle
n Réseaux locaux
n Faire converger les différentes
u partage de ressources
techniques développées dans
(imprimantes, disques, chaque secteur pour pouvoir les
applications) réunir en un seul réseau
cohérent et efficace

15
H. IDOUDI
 Classification des réseaux
n À l’origine: Crées pour le transport de données
informatiques
n Aujourd’hui: + Transport de la parole et de la vidéo (QoS)
n 5 catégories (selon l’étendue)
u PAN, Personal Area Networks (1 - 100 m)
 Bluetooth, IrDA(Infrared Data Association), Zigbee
u LAN, Local Area Networks (100 m - 2,5 km)
 Ethernet, Wi-Fi (Wireless Ethernet)
u MAN, Metropolitan Area Networks (1 - 100 km)
 ADSL, WiMax
u WAN, Wide Area Networks (milliers de km)
 X.25, Frame Relay

PAN LAN MAN WAN

16
H. IDOUDI 1m 10m 100m 1Km 10Km 100Km étendue
 Types de réseaux : Connectivité
directe
n Point-to-point

n Mutiple-access /Broadcast

Ethernet

Token Ring
17
H. IDOUDI
 Types de réseaux – Connectivité
Indirecte
n Switched networks
link

host

n Internetworks (notion de sous-réseau) backbone

switching
element

18
H. IDOUDI
 Protocoles
n Un protocole consiste en un ensemble de conventions qui
spécifient les règles et les paramètres mis en jeux pendant la
communication entre deux entités (hôtes, processus, éléments
de commutation, ...)
u Type, contenu, et format des informations transférées entre
entités
u Établissement et fermeture de connections et de sessions
u Routage dans le réseau
u Contrôle de flux : équilibrage des débits
u Sûreté de fonctionnement: détection, gestion, et correction des
erreurs
u Le type de données et objets échangés et leurs représentations
u Les caractéristiques de session (e.g., synchronisation, cryptage-
sécurité, compression)
u Détection et contrôle de congestion
u Paramètre et implémentation de qualité de service 19
H. IDOUDI
 Architecture
Interconnexion de réseaux informatiques

Ordinateur individuel
avec modem

Réseau global
WAN, Wide Area Network

Réseaux locaux
20
H. IDOUDI LAN, Local Area Networks
 Architecture
Interconnexion de réseaux informatiques
n Équipements informatiques hétérogènes Nécessité de
disposer de normes et de protocoles unifiés pour réaliser la
communication des «systèmes ouverts »

n 3 grandes architectures :
u OSI (Open Systems Interconnexion) de l’ISO (International
Organization for Standardization)
u TCP/IP introduit par ARPA(Advanced Research Projects Agency)
u ATM (Asynchronous Transfer Mode) introduit par l’UIT(L’Union
internationale des télécommunications)

 Modèles de décomposition en couches superposées

 Chaque couche résout des problèmes et offre des services à la
couche de niveau supérieur

21
H. IDOUDI
 Architecture
Services et Protocoles
services services

protocole
couche n couche n

services services

protocole
couche n-1 couche n-1

n Le service (N) est assuré par les entités (N) homologues

n Les entités (N) communiquent et coopèrent entre elles selon un
protocole (N) à travers un ensemble de services fourni par la
couche (N-1)

22
H. IDOUDI
 Relation entre les unités de données

Couche (N) (N) - PCI (N) - SDU

(N) - PDU

Couche (N - 1)

(N - 1) - PCI (N - 1) - SDU

(N - 1) - PDU

n PCI : Protocol Control Information

n SDU : Service Data Unit
n PDU : Protocol Data Unit

23
H. IDOUDI
 Architecture
Modèle de référence OSI
Système local Système distant
Protocoles niveau 7
Application Application
Interface
7/6
Protocoles niveau 6
présentation présentation
Interface
6/5 Protocoles niveau 5
Session Session

Protocoles niveau 4
Transport Transport

Protocoles niveau 3
Réseau Réseau

Protocoles niveau 2
Liaison Liaison

Protocoles niveau 1
Physique Physique

Medium physique
24
H. IDOUDI
 Architecture
Modèle de référence OSI
Application Accès au service : Telnet, SMTP, POP, NFS, HTTP,
7
Clients, Serveurs applications utilisateur FTP, SSH

6 Présentation Conversion de format,

ASCII, ASN.1, …
Clients, Serveurs codage, cryptage …

5 Session Gestion sessions :points de X-Window System, RPC,

reprises, identification, Appletalk Session Protocol,
Clients, Serveurs début/fin de session … NFS, SQL, NetBios
4 Transport Segments
Contrôle de flux & fiabilité TCP, UDP
Clients, Serveurs Ports
3 Adressage, Routage,
Réseau fragmentation, Paquets
IPv4, IPv6,
Routeurs Commutation, Best Effort Adresses logiques
de base.
2 Liaison de données Gestion des transmissions, Trames PPP,
fiabilité, contrôle de flux, Ethernet,
Pont, Switch contrôle d’erreurs Adresses physiques wifi…
1 Physique Sérialisation, Transmission
Répéteurs, Hubs, bit à bit, spécification Bits 01101011011101
modems, cartes, … physique du lien 25
H. IDOUDI
 Architecture
Internet : TCP/IP

OSI TCP/IP
Application
FTP, SMTP,
Présentation Application HTTP, …

Session

Transport Transport TCP, UDP

Réseau Réseau IPv4, IPv6

Liaison
Liaison Ethernet, PPP,
wifi
Physique
26
H. IDOUDI
 Architecture
Internet : TCP/IP
n IP (Internet Protocol): QoS très faible
u Pas de détection de perte de paquet et pas de reprise sur erreur
u IPv4 : transporter des données sans autres fonctionnalités
u IPv6 : nouvelles fonctionnalités : sécurité, mobilité…
n TCP (Transmission Control Protocol): regroupe toutes les
fonctionnalités de niveau 4:
u Fiabilité: résout tous les problèmes de perte de paquets dans les
niveaux inférieurs
u Contrôle des données transférées (perdues, endommagées…)
u Reséquencement si IP ne délivre pas les paquets dans l’ordre
u Contrôle de flux (fenêtre)
n UDP(User Datagram Protocol):
u Pas de fonctionnalité supplémentaire % IP
u Utilise les n° de port niveau 4
u Pas de garantie d’arrivée
u Pas de contrôle de séquencement
27
H. IDOUDI
 Architecture
Encapsulation
Données
Utilisateur

Couche Application
Entête Données
application Utilisateur

Couche TCP
Entête TCP Données Application
TCP Segment Couche IP
Entête IP Entête TCP Données Application
IP Datagram Couche lien
Entête pied
Ethernet
Entête IP Entête TCP Données Application Ethernet

Ethernet Frame
46 à 1500 octets
Ethernet
28
H. IDOUDI
 Exemples de réseaux WAN
n RTC : Réseau Téléphonique Commuté
u Le réseau d’accès est ANALOGIQUE
 de nouvelles techniques de réseaux d'accès sont en cours de
développement: accès xDSL, accès câble....
u Le réseau de cœur (backbone) est NUMERIQUE
 Très haut débit, technologies en fibre optique, SDH, ..
n GPRS « General Packet Radio Service »
u Un réseau à commutation de paquets avec gestion de la mobilité et
accès par voie radio
u Le terminal mobile dispose d’une adresse IP dont le champ réseau
est spécifique au réseau GPRS
n UMTS « Universal Mobile Telecommunications System »
u Couverture mondiale, mutli-opérateurs, multi-fournisseurs de
services, permet le roaming international, multi-services, débit
élevé ( 2 Mbits/s), …
n Internet, … 29
H. IDOUDI
 Bibliographie

n Andrew Tanenbaum, Réseaux : Cours et Exercices

(3em édition), Prentice Hall/Dunon.

n Douglas Comer, TCP/IP : Architecure, protocoles,

applications (3ème édition), InterEditions.

30
H. IDOUDI
