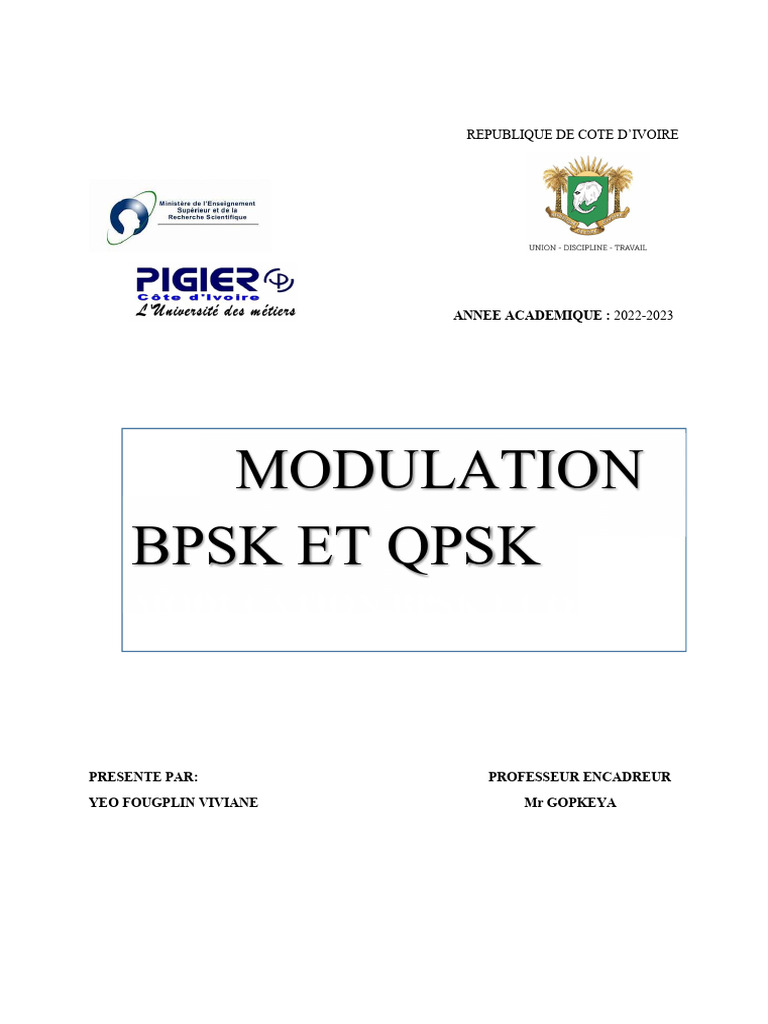

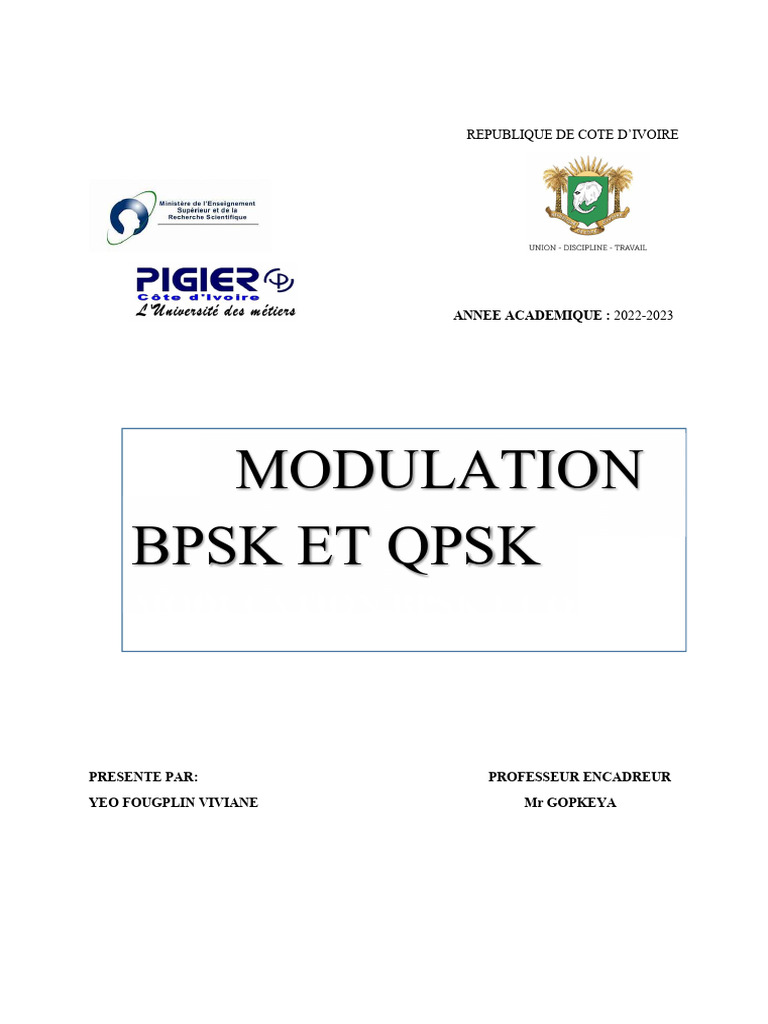

REPUBLIQUE DE COTE D’IVOIRE

ANNEE ACADEMIQUE : 2022-2023

MOMODULATION
BPSK ET QPSK
MODULATION BPSK ET QPSK
MODULATION BPSK ET QPSK

PRESENTE PAR: PROFESSEUR ENCADREUR

YEO FOUGPLIN VIVIANE Mr GOPKEYA
Modulation de phase numérique: BPSK, QPSK

La modulation de phase numérique est une méthode polyvalente et largement utilisée

pour transférer sans fil des données numériques.

Dans la page précédente, nous avons vu que nous pouvons utiliser des variations
discrètes de l’amplitude ou de la fréquence d’une porteuse comme moyen de
représenter les uns et les zéros. Il n’est pas surprenant que nous puissions également
représenter des données numériques en utilisant la phase; cette technique est appelée
détrompage par déphasage (PSK).

Incrustation de décalage de phase binaire

Le type de PSK le plus simple est appelé détrompage à décalage de phase binaire
(BPSK), où «binaire» fait référence à l’utilisation de deux décalages de phase (un
pour la logique haute, l’autre pour la logique basse).

Nous pouvons intuitivement reconnaitre que le système sera plus robuste s’il y a une
plus grande séparation entre ces deux phases – bien sûr, il serait difficile pour un
récepteur de distinguer entre un symbole avec un décalage de phase de 90 ° et un
symbole avec un décalage de phase de 91 °. Nous n’avons que 360 ° de phase pour
travailler, donc la différence maximale entre les phases logique haute et logique
basse est de 180 °. Mais nous savons que déplacer une sinusoïde de 180 ° équivaut à
l’inverser; ainsi, nous pouvons penser à BPSK comme simplement inverser la
porteuse en réponse à un état logique et la laisser seule en réponse à l’autre état
logique.

Pour aller encore plus loin, nous savons que multiplier une sinusoïde par une
sinusoïde équivaut à l’inverser. Cela conduit à la possibilité d’implémenter BPSK en
utilisant la configuration matérielle de base suivante:

Cependant, ce schéma pourrait facilement entraîner des transitions à forte pente dans
la forme d’onde de la porteuse: si la transition entre les états logiques se produit
lorsque la porteuse est à sa valeur maximale, la tension de la porteuse doit rapidement
passer à la tension minimale.

1
De tels évènements à forte pente ne sont pas souhaitables car ils génèrent une énergie
à haute fréquence qui pourrait interférer avec d’autres signaux RF. De plus, les
amplificateurs ont une capacité limitée à produire des changements à forte pente de
la tension de sortie.

Si nous affinons l’implémentation ci-dessus avec deux fonctionnalités

supplémentaires, nous pouvons assurer des transitions en douceur entre les symboles.
Premièrement, nous devons nous assurer que la période binaire numérique est égale
à un ou plusieurs cycles de porteuse complets. Deuxièmement, nous devons
synchroniser les transitions numériques avec la forme d’onde porteuse. Grâce à ces
améliorations, nous pourrions concevoir le système de telle sorte que le changement
de phase à 180 ° se produise lorsque le signal de la porteuse est au niveau (ou très
proche) du passage à zéro.

2
QPSK

BPSK transfère un bit par symbole, ce à quoi nous sommes habitués jusqu’à présent.
Tout ce que nous avons discuté en ce qui concerne la modulation numérique a
supposé que le signal porteur est modifié selon qu’une tension numérique est logique
basse ou logique élevée, et le récepteur construit des données numériques en
interprétant chaque symbole comme un 0 ou un 1.

Avant de discuter de l’incrustation à décalage de phase en quadrature (QPSK), nous

devons introduire le concept important suivant: Il n’y a aucune raison pour qu’un
symbole puisse transférer un seul bit. Il est vrai que le monde de l’électronique
numérique est construit autour de circuits dans lesquels la tension est à un extrême
ou à l’autre, de sorte que la tension représente toujours un bit numérique. Mais la RF
n’est pas numérique; nous utilisons plutôt des formes d’onde analogiques pour
transférer des données numériques , et il est parfaitement acceptable de concevoir un
système dans lequel les formes d’onde analogiques sont codées et interprétées de
manière à ce qu’un symbole puisse représenter deux (ou plus) bits.
QPSK est un schéma de modulation qui permet à un symbole de transférer deux bits
de données. Il y a quatre nombres possibles à deux bits (00, 01, 10, 11), et par
conséquent nous avons besoin de quatre décalages de phase. Encore une fois, nous
voulons une séparation maximale entre les options de phase, qui dans ce cas est de
90 °.

3
L’avantage est un débit de données plus élevé: si nous conservons la même période
de symbole, nous pouvons doubler le débit auquel les données sont transférées de
l’émetteur au récepteur. L’inconvénient est la complexité du système. (Vous pourriez
penser que QPSK est également beaucoup plus sensible aux erreurs binaires que
BPSK, car il y a moins de séparation entre les valeurs de phase possibles. C’est une
hypothèse raisonnable, mais si vous passez par le calcul, il s’avère que les
probabilités d’erreur sont en fait très similaires.)

Variantes

QPSK est, dans l’ensemble, un schéma de modulation efficace. Mais cela peut être
amélioré.

Sauts de phase

La norme QPSK garantit que des transitions de symbole à symbole à forte pente se
produiront; parce que les sauts de phase peuvent être de ± 90 °, nous ne pouvons pas
utiliser l’approche décrite pour les sauts de phase de 180 ° produits par la modulation
BPSK.

Ce problème peut être atténué en utilisant l’une des deux variantes QPSK. Le
décalage QPSK, qui implique l’ajout d’un retard à l’un des deux flux de données
numériques utilisés dans le processus de modulation, réduit le saut de phase maximal
à 90 °. Une autre option est π / 4-QPSK, qui réduit le saut de phase maximum à 135
°. Le décalage QPSK est donc supérieur par rapport à la réduction des discontinuités
de phase, mais π / 4-QPSK est avantageux car il est compatible avec le codage
différentiel (discuté dans la sous-section suivante).

Une autre façon de traiter les discontinuités de symbole à symbole consiste à

implémenter un traitement de signal supplémentaire qui crée des transitions plus
fluides entre les symboles. Cette approche est intégrée dans un schéma de modulation
appelé minimum shift keying (MSK), et il y a également une amélioration par rapport
à MSK connue sous le nom de Gaussian MSK.

Codage différentiel

4
Le QPSK différentiel (DQPSK) est une variante compatible avec les récepteurs non
cohérents (c’est-à-dire les récepteurs qui ne synchronisent pas l’oscillateur de
démodulation avec l’oscillateur de modulation). Le QPSK différentiel code les
données en produisant un certain déphasage par rapport au symbole précédent . En
utilisant de cette manière la phase du symbole précédent, le circuit de démodulation
analyse la phase d’un symbole en utilisant une référence commune au récepteur et à
l’émetteur.

Cependant, ce schéma pourrait facilement entrainer des transitions à forte pente dans
la forme d’onde de la porteuse: si la transition entre les états logiques se produit
lorsque la porteuse est à sa valeur maximale, la tension de la porteuse doit rapidement
passer à la tension minimale.

MODULATION NUMERIQUE QPSK

A) BUT DE LA MANIPULATION

On propose d'étudier les principes de base de modulation permettant de

transmettre des signaux numériques sur une porteuse. Ces procédés sont
abondamment utilisés dans le domaine des faisceaux hertziens et téléphonie
cellulaire.

5
C) LA MODULATION NUMERIQUE BPSK

1) Principe

La modulation BPSK (Binary Phase Shift Keying) est une modulation de

phase à 2 états de la fréquence intermédiaire par un signal numérique sérialisé. (Il ne
s'agit, ni plus ni moins, que d'une modulation d'amplitude sans porteuse avec un
signal modulant particulier à 2 niveaux...)
Comme il n'y a, à priori, aucune relation de phase et de fréquence entre la
FI et le signal modulant, on synchronise celui-ci sur la FI par une simple bascule D.
Après une translation de niveau (centrage sur 0V), le signal modulant synchronisé
et la FI sont appliqués à un multiplieur.

Schéma de principe modulateur BPSK

6
 Ceci permet d'obtenir un signal modulé avec deux états de phases 0 et Le
changement de phase s'effectue alors au passage à zéro de la FI. Cela a un effet
bénéfique sur le spectre (transitions moins violentes) Sans la synchronisation
préalable du signal NRZ, les changements de phase interviendraient de façon
aléatoire par rapport au signal porteur et rendraient l'observation à l'oscilloscope plus
difficile. Cette synchronisation n'est pas indispensable d'un point de vue fonctionnel

Signal modulé BPSK

Schéma de principe modulateur QPSK

Les états de phases du signal modulé se représentent en coordonnés polaires

dans le plan I, Q. Suivant les combinaisons de I et Q, on obtient alors un diagramme
que l'on apppelle communément constellation. Le schéma ci-dessous montre les
constellations de la modulation BPSK et QPSK.

7
 Constellations comparées BPSK (point blanc) et QPSK (point noir)

Cette propriété a une action intéressante sur le spectre émis : en effet, cela
revient à diminuer artificiellement par 2 le débit binaire, et donc doubler l'efficacité
spectrale ; Pour une même quantité d'information transmise, la largeur de canal est
réduite de moitié par rapport à la modulation BPSK. (1/Tb au lieu de 2/Tb)
