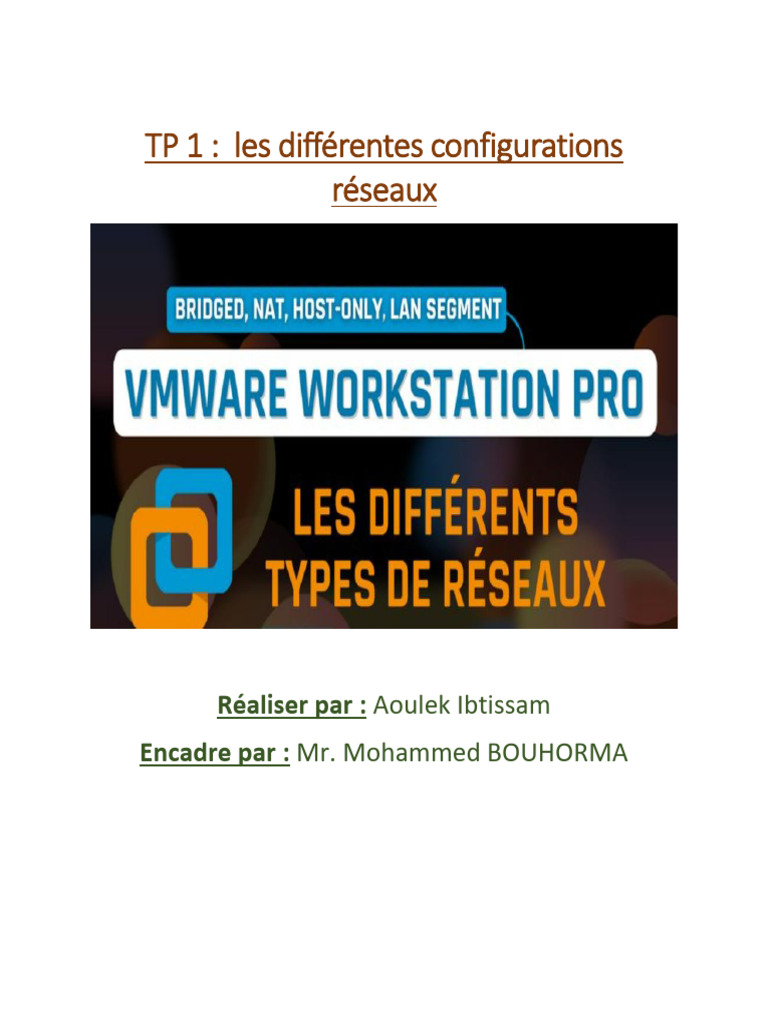

TP 1 : les différentes configurations

réseaux

Réaliser par : Aoulek Ibtissam

Encadre par : Mr. Mohammed BOUHORMA
 I. Présentation

VMware Workstation Pro propose différents modes pour connecter la machine virtuelle au
réseau. Quand on débute, ce n'est pas évident de comprendre la différence entre ces types de
réseau virtuel : quelles sont les différences ? comment fonctionne chaque mode ? C'est ce que
nous allons voir dans ce tutoriel, pour que les réseaux virtuels avec VMware Workstation Pro
n'aient plus de secrets pour vous.
Un tour dans les propriétés réseau d'une machine virtuelle permet de visualiser les différents
modes d'accès réseau disponibles : Bridged, NAT, Host-only, Custom et LAN Segment. Avec
autant de choix, il y a de quoi répondre à de nombreux besoins !

II. L’installation de VM (VMware) et l’installation de 2

Systèmes (Kali1 et kali 2)
Apres cette étape j’ai migré vers la version VMware workstation a cause de problèmes au
niveau de network adapter
➔ L’installation de deux machine virtuelle Kali1 et Kali2 sur VMware workstation

III. VMware Workstation Pro et le mode Bridged

➔ En sélectionnant le mode "Bridged" que l'on peut appeler le mode "Accès par pont"
dans les deux machines virtuelles, la machine virtuelle aura un accès au réseau, au
même titre qu’au ordinateur physique. De ce fait, si elle est configurée en DHCP, elle va
solliciter le serveur DHCP de réseau local pour obtenir une adresse IP et accéder au
réseau local.

➔ Avec un accès en mode Bridged, la VM pourra contacter les autres machines connectées au
réseau et elle pourra être contactée par les autres machines de ce réseau, contrairement au
mode NAT où ce n'était pas possible (à moins de créer une ou plusieurs règles de
redirection de ports).

➔ L’architecture de mode bridge

➔ La configuration de mode bridge dans les paramètres des deux machines virtuelles

➔ Au sein de Virtual Network Adapter il suffit de sélectionner le mode bridge et le exécuté autant
que administrateur
➔ L’adresse ip des deux machines virtuelles :
Kali1 : 192.168.0.126 Kali2 : 192.168.0.122

➔ Ping entre les deux machines virtuelles

➔ Ping entre les deux machines physiques et la machine physique :
 ➔ Ping entre les deux machines virtuelles et L’internet

IV. VMware Workstation Pro et le NAT

Lorsqu' une machine virtuelle est créée dans VMware Workstation Pro, elle est configurée en
mode NAT par défaut. En même temps, cela se comprend, car avec ce mode, la VM peut accéder
à Internet, via la même connexion que l'hôte physique, sans pour autant obtenir une adresse
IP sur de réseau local.
Ceci est possible, car VMware Workstation Pro, au même titre que VirtualBox, intègre un serveur
DHCP qui va attribuer une adresse IP à votre machine virtuelle. Autrement dit, le serveur DHCP
de réseau local (un routeur, une box Internet, ou un autre serveur), ne sera pas sollicité. Lorsque
ce mode est utilisé, VMware crée un réseau local virtuel et isolé du reste de vos machines
physiques.

➔ L’architecture du mode NAT

➔ Définir le mode NAT sur setting des deux machines virtuelles :

➔ Et aussi dans Virtual Network Adapter

➔ Les deux adresses ip des deux machines virtuelles
Kali1 : 192.168.91.129 Kali2 : 192.168.91.128

➔ Ping entre les deux machines virtuelles

➔ Ping entre les deux machines virtuelles et la machine physique

➔ Ping entre les deux machine virtuelles et l’internet

 V. VMware Workstation Pro et le mode Host-Only

Lorsqu'une machine virtuelle est connectée en mode "Host-Only", elle peut contacter l'hôte
physique où est installé VMware Workstation. Si d'autres machines virtuelles sont connectées
sur ce même réseau Host-Only, elles peuvent communiquer entre elles. Par contre, la machine
virtuelle ne peut pas accéder à votre réseau local, ni même à Internet. Le réseau Host-Only est
isolé, si ce n'est qu'il permet de contacter la machine physique.

➔ L’architecture du mode Host Only

➔ Sélectionner le mode Host Only dans les paramètres des deux machines virtuelles :

➔ Aussi dans le Virtual Network Adapter

➔ Les adresses ip des deux machines virtuelles
Kali1 : 192.168.71.129 Kali2 : 192.168.71.128

➔ Ping entre les deux machines virtuelles

➔ Ping entre les deux machines virtuelles et la machine physique : ping ne passe pas

➔ Ping entre les deux machines virtuelles et l’internet : ping ne passe pas
 VI. VMware Workstation Pro et le LAN Segment

La connexion réseau "LAN Segment" va permettre de créer un réseau virtuel isolé, où les
communications seront possibles uniquement entre les machines virtuelles connectées sur un
même réseau interne. De ce fait, une VM connectée à un réseau interne ne peut pas communiquer
avec l'hôte physique VMware, ni avec le reste du réseau où est connecté cet hôte physique, ni
même avec Internet.

➔ L’architecture du mode Lan Segment

➔ Le sélectionnent le mode LAN Segment dans les deux machines virtuelles

➔ Il y a pas adresse ip pour les deux machines virtuelles

➔ L’adressage statique des deux machines virtuelles

➔ Les adresses ip des deux machines virtuelles :

Kali1 : 192.168.1.11 Kali2 : 192.168.1.10
➔ Ping entre les deux machines virtuelles

➔ Ping entre les deux machines virtuelles et la machine physique : ping ne passe pas
➔ Ping entre les deux machines virtuelles et l’internet : ping ne passe pas
 VII. Conclusion

Pour conclure, voici un tableau récapitulatif qui, pour chaque mode de connexion réseau,
vous montre quels sont les flux possibles :

Mode d’accès Connexion internet Connexion entre les Connexion entre la machine
machines virtuelles physique et les machines
virtuelles
Bridge
✓ ✓ ✓
NAT
✓ ✓ ✓
Host Only
 ✓ 
LAN Segment
 ✓ 
