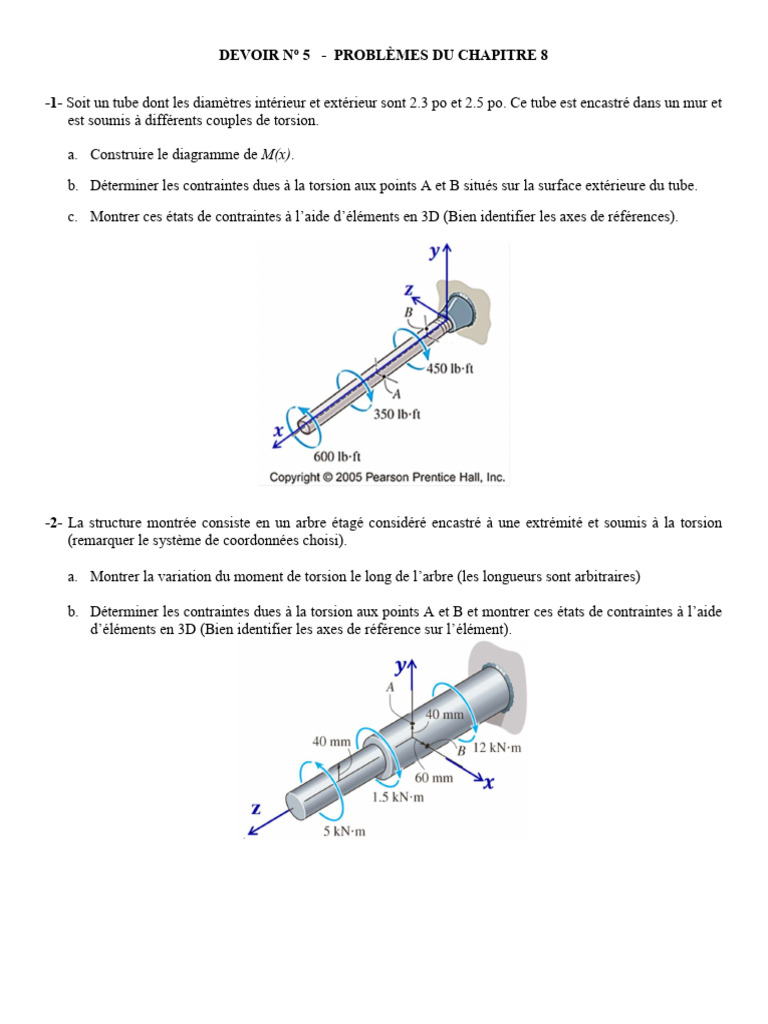

DEVOIR No 5 - PROBLÈMES DU CHAPITRE 8

-1- Soit un tube dont les diamètres intérieur et extérieur sont 2.3 po et 2.5 po. Ce tube est encastré dans un mur et
est soumis à différents couples de torsion.

a. Construire le diagramme de M(x).

b. Déterminer les contraintes dues à la torsion aux points A et B situés sur la surface extérieure du tube.

c. Montrer ces états de contraintes à l’aide d’éléments en 3D (Bien identifier les axes de références).

-2- La structure montrée consiste en un arbre étagé considéré encastré à une extrémité et soumis à la torsion
(remarquer le système de coordonnées choisi).

a. Montrer la variation du moment de torsion le long de l’arbre (les longueurs sont arbitraires)

b. Déterminer les contraintes dues à la torsion aux points A et B et montrer ces états de contraintes à l’aide
d’éléments en 3D (Bien identifier les axes de référence sur l’élément).
-3- L’arbre montré qui supporte un engrenage est encastré aux deux extrémités A et B (Bien remarquer
l’orientation du système de coordonnées choisi). Cet arbre est fabriqué à partir d’un acier dont le module
de cisaillement est de 10.8 × 10 𝑘𝑠𝑖 et le coefficient de Poisson est 0.33.

a. Effectuer l’étude statique de ce système indéterminé et montrer le diagramme de la variation du moment

de torsion.
b. Déterminer la contrainte de cisaillement maximale qui agit au point critique de cet arbre, situé sur l’axe x
positif.
