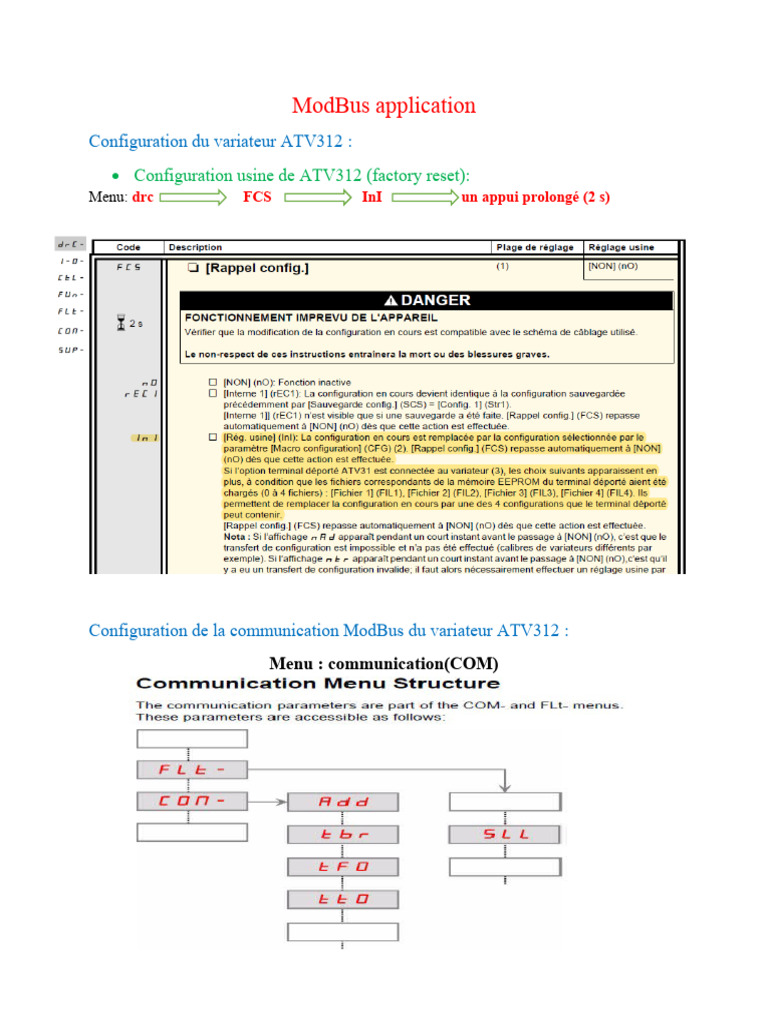

ModBus application

Configuration du variateur ATV312 :

 Configuration usine de ATV312 (factory reset):
Menu: drc FCS InI un appui prolongé (2 s)

Configuration de la communication ModBus du variateur ATV312 :

Menu : communication(COM)
Adresse : 2

Baud rate : 9600 bit/s

Format de la trame : 8N1
Time out : 10s

Menu contrôle : CtL

 LAC L3
 Fr1 (Consigne 1) Mdb (ModBus)

 CHCF SEP
  CD1 Mdb (ModBus)

Adresses ModBus pour Atv312 :

Adresse code Read/write Description
8501 CMD R/W Adresse pour
marche/arrêt
8502 LFR R/W Reference de vitesse
(0.1)
3202 RFR R Output frequency
applied to the motor
3204 LCR R Courant dans le moteur
8616 SPDT R/W Temps de décélération
8606 ERRD R Code d’erreur
3104 HSP R/W Vitesse max
3105 LSP R/W Vitesse min
8613 SPAT R/W Temps d’accélération
3205 OTR R Couple moteur en %
Par rapport au couple
nominale
Valeur possible de la commande :
description valeur
Activer le variateur 6
Arrêt moteur 4111
marche 15
Reset défaut 128
