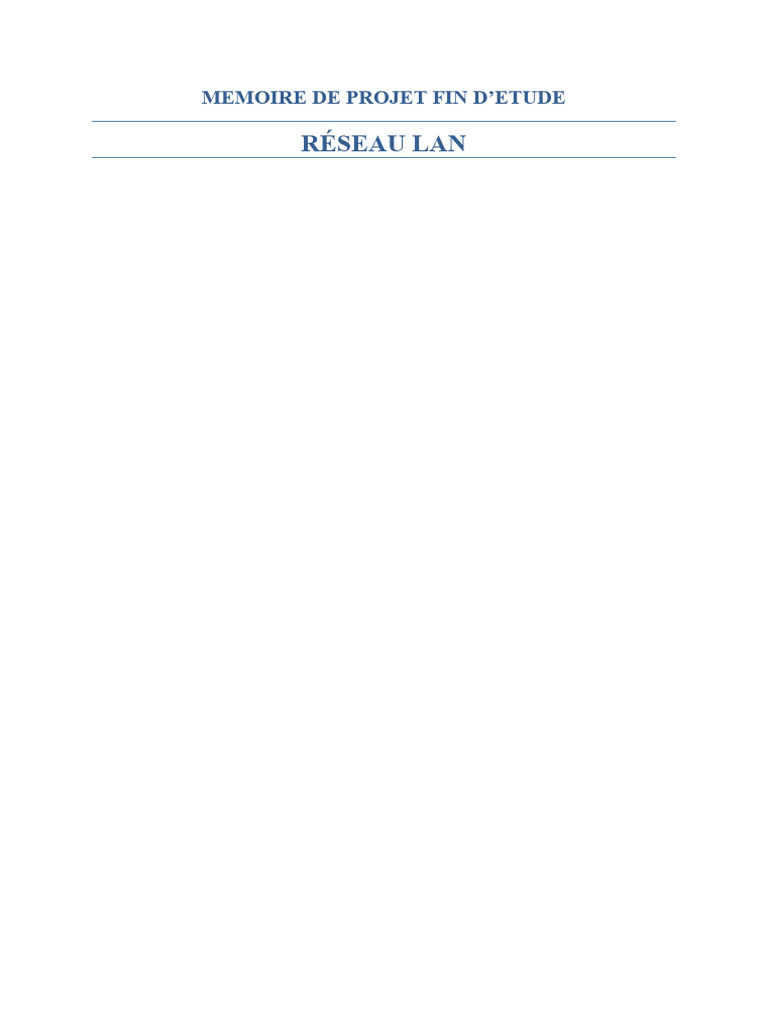

MEMOIRE DE PROJET FIN D’ETUDE

RÉSEAU LAN
 Remerciements
Nous remercions tout d’abord Dieu tout-puissant de nous avoir donné le
courage, la force et la patience d’achever ce travail.
Nous voudrons remercier notre professeur superviseur Kamel Kechrid
pour sa patience, sa disponibilité et surtout ses judicieux conseils, qui ont
contribué à alimenter nos réflexions.

Nous voudrons exprimer nos vifs remerciements à tous ceux qui ont
contribué de près ou de loin à la réalisation de ce rapport sans oublier bien
entendu de remercier les jurys qui nous feront l’honneur de juger ce modeste
travail en souhaitant qu’ils lui donnent entière satisfaction
Enfin nous souhaitons aussi adresser nos remerciements au corps
professoral et administratif de
CENTRE SECTORIEL DE FORMATION EN ÉLECTRONIQUE
SOUSSE.
 Sommaire
Table des matières
Remerciements......................................................................................................................................2
Sommaire...............................................................................................................................................3
I. Introduction au réseau informatique...............................................................................................1
II. Différents typedes réseaux..............................................................................................................2
1. LAN (Local Area Network):........................................................................................................2
2. MAN(Metropolitan Area Network ) :.........................................................................................2
3. WAN (Wide Area Network ):.....................................................................................................2
III. Architecture des réseaux.............................................................................................................3
IV. Topologie d’un réseau................................................................................................................3
1. La topologie logique:..................................................................................................................3
2. La topologie physique:................................................................................................................3
2.1 Topologie en Bus :..............................................................................................................3
2.2 Topologie en Anneau:.........................................................................................................4
2.3 Topologie en étoile:............................................................................................................4
V. Protocole de communication..........................................................................................................5
1. Définition....................................................................................................................................5
2. Rôle............................................................................................................................................5
3. Le protocole TCP\IP....................................................................................................................5
VI. Support de communication.........................................................................................................6
1. La fibre optique..........................................................................................................................6
2. Le câble paire torsadées.............................................................................................................6
3. Les ondes radio...........................................................................................................................6
4. Le Wifi.........................................................................................................................................7
5. Le câble coaxial...........................................................................................................................7
VII. Adressage IP...............................................................................................................................8
VIII. Configuration pour l’adressage IP............................................................................................12
IX. Partager des fichiers (win10)....................................................................................................15
X. Partage d’une imprimante ou ressource matériels.........................................................................18
1. Partager l'imprimante sur l'ordinateur principal......................................................................18
2. Connectez l'imprimante partagée à un autre PC......................................................................20
3. Vérifier que le paramètre de partage est activer......................................................................21
XI. Simulation d’un réseau (packet trace).......................................................................................22
XII. AdressageIPV6.........................................................................................................................23
1. Introduction..............................................................................................................................23
2. Structure des adresses IPv6......................................................................................................23
XIII. Conclusion................................................................................................................................25
 I. Introduction au réseau informatique

Un réseau informatique est un ensemble de moyens matériels et logiciels mis

en œuvre pour assurer les communications entre plusieurs ordinateurs, stations
de travail et terminaux informatiques

Il s'agit d'une structure présentant un schéma caractéristique. L'infrastructure

d'un réseau informatique est connue comme étant un réseau de données dont la
conception permet la transmission d'informations par l'échange de données.
Chacun de ces réseaux a été spécifiquement conçu pour répondre à des objectifs,
avec une architecture spécifique pour faciliter le transfert de contenu.

Ces transmissions de données peuvent concerner l’échange de messages entre

utilisateurs, l’accès à distance à des bases de données ou encore le partage de
fichiers.

Cependant, un réseau informatique est également mis en service avec deux

autres objectifs principaux : partager à la fois le logiciel et le matériel et fournir
un soutien et une centralisation à l'administration concernée.

Un réseau peut aussi contenir des équipements spécialisés, comme des hub, des
routeurs, un concentrateur, un commutateur …..
Dans les grandes lignes, un réseau est intégralement composé : d'équipements
informatiques (ordinateurs et matériel réseau) et de liaisons point-à-point qui
relient deux équipements entre eux.

1
II. Différents type des réseaux

En fonction de la localisation, la distance et le débit, les réseaux sont classés en trois types :

1. LAN (Local Area Network):

le réseau local Il s'agit d'un ensemble d'ordinateurs appartenant à une même
organisation et reliés entre eux dans une petite aire géographique par un réseau,
souvent à l'aide d'une même technologie (la plus répandue étant Ethernet)

2. MAN(Metropolitan Area Network ) :

le réseau métropolitain est un réseau à l'échelle d'une ville ou région , permet de relier
plusieurs LAN proches(au maximum quelques dizaines de km) à des débits
importants.

3. WAN (Wide Area Network ):

le réseau étendu (WAN) est un réseau à grande échelle qui relie plusieurs sites ou des
ordinateurs du monde entier.le WAN se base sur les technologies des adresses IP, de
SDH ou encore des ATM.

 Il existe des autres types de réseaux :

o Le pan (Personal Area Network)
o Le Gan (Global Area Network)
o le VPN (Virtual Private Network)
o le TAN (Tiny Area Network)
o le CAN (Campus Area Network)

2
III. Architecture des réseaux
L'architecture de réseau est l'organisation d'équipements de transmission, de logiciels,
de protocoles de communication et d'infrastructure filaire ou radioélectrique permettant
la transmission des données entre les différents composants.

IV. Topologie d’un réseau

Il existe deux types de topologies :

1. La topologie logique:

Elle désigne le mode de circulation des données sur le média et donc le mode d'échange
des messages sur le réseau.

2. La topologie physique:

Elle désigne le mode d'interconnexion physique des différents éléments du réseau.

Il faut distinguer plusieurs topologies physiques :
2.1 Topologie en Bus :
Une topologie en bus est l'organisation la plus simple d'un réseau. En effet, dans une
topologie en bus tous les ordinateurs sont reliés à une même ligne de transmission par
l'intermédiaire de câble, généralement coaxial. Le mot « bus » désigne la ligne physique
qui relie les machines du réseau.

 Avantages :

 Facile à mettre en œuvre et à étendre.

 Utilisable pour des réseaux temporaires (installation facile).
 Présente l'un des coûts de mise en réseau le plus bas.

 Inconvénients :

 Longueur du câble et nombre de stations limités.

 Un câble coupé peut interrompre le réseau.
 Les coûts de maintenance peuvent être importants à long terme.
 Les performances se dégradent avec l'ajout de stations.
 Faible sécurité des données transitant sur le réseau (toutes les stations connectées au
bus peuvent lire toutes les données transmises sur le bus).

3
2.2 Topologie en Anneau:
Toutes les machines sont reliées entre elles dans une boucle fermée. Les données circulent
dans une direction unique, d'une entité à la suivante. Les ordinateurscommuniquentchacun
à leur tour. Cela ressemble à un bus mais qui serait refermé sur lui-même : le dernier
nœud est relié au premier.
 Avantages :

 La quantité de câble nécessaire est réduite

 Le protocole est simple, il évite la gestion des collisions
 Taux d'utilisation de la bande passante optimum (proche de 90%)
 Fonctionne mieux qu'une topologie de bus sous une lourde charge de réseau
 Il est assez facile à installer et à reconfigurer, car ajouter ou retirer un matériel
nécessite de déplacer seulement deux connexions.

 Inconvénients :

 Le retrait ou la panne d'une entité active paralyse le trafic du réseau.

 Le délai de communication est directement proportionnel au nombre de nœuds du
réseau
 Le déplacement, l'ajout et la modification machines connectées peuvent affecter le
réseau

2.3 Topologie en étoile:

Les équipements du réseau sont reliés à un système matériel central appelé concentrateur
(hub , switch…). Celui-ci a pour rôle d'assurer la communication entre les différents
équipements du réseau .
 Avantages :

 ajout facile de postes ;

 localisation facile des pannes ;
 le débranchement d'une connexion ne paralyse pas le reste du réseau ;
 simplicité éventuelle des équipements au niveau des nœuds : c'est le concentrateur qui
est intelligent.
 évolution hiérarchisée du matériel possible. On peut facilement déplacer un appareil
sur le réseau.

 Inconvénients :

 plus onéreux qu'un réseau à topologie en bus (achat du concentrateur et d'autant de

câbles que de nœuds) ;
 si le concentrateur est défectueux, tout le réseau est en panne.
 utilisation de multiples routeur ou switch afin de pouvoir communiquer entre
différents réseaux ou ordinateur
4
  Il existe des autres types de Topologies:
o La topologie linéaire
o La topologie hybride
o La topologie maillée
o topologie en arbre

V. Protocole de communication
1. Définition

Un protocole est un ensemble de règles et de procédures à respecter pour émettre et

recevoir des données sur un réseau entre un émetteur et un récepteur.

2. Rôle

Le rôle du protocole est donc de régir la manière dont l’émetteur et le récepteur vont
échanger des informations et donner une signification commune aux données brutes
qu’ils s’échangent.
Sur Internet, de nombreux protocoles sont utilisés, ils font partie d'une suite de protocoles
qui s'appelle TCP/IP

3. Le protocole TCP\IP

Protocole TCP/IP (Transmission Control Protocol/Internet Protocol).

TCP/IP est basé sur le repérage de chaque ordinateur par une adresse appelée adresse IP
qui permet d'acheminer les données à la bonne adresse : Chaque paquet transmis via le
protocole IP contient dans son en-tête l'adresse IP de l'émetteur ainsi que l'adresse IP du
destinataire. Cela permet aux machines du réseau de router les paquets jusqu'à destination
grâce à l'adresse IP. Le destinataire saura ainsi à qui renvoyer les données grâce à l'adresse
IP de l'émetteur contenu dans les en-têtes des paquets envoyés.

5
VI. Support de communication
1. La fibre optique

Autorise des vitesses de communication très élevées (plus de 100 Gigabit/s) ou en milieu
très fortement parasité.

2. Le câble paire torsadées

terminé par un connecteur RJ45 est constitué de fils qui sont torsadés par paire. Son
utilisation est très courante pour les réseaux en étoile.

3. Les ondes radio

(Radiofréquences 2,4 GHz) permettent de connecter des machines entre elles sans utiliser
de câbles. La norme la plus utilisée actuellement pour les réseaux sans fil est la norme
IEEE 802.11, mieux connue sous le nom de Wi-Fi .

6
4. Le Wifi

Permet de relier des machines à une liaison haut débit (de 11 Mbit/s théoriques ou 6
Mbit/s réels en 802.11b) sur un rayon de plusieurs dizaines de mètres en intérieur
(plusieurs centaines de mètres en extérieur).

5. Le câble coaxial

Pour des réseaux de topologie en bus, est constitué d’un fil entouré d’un blindage.

7
VII. Adressage IP
L'adresse IP (Internet Protocol) permet d'identifier une machine sur le réseau Internet
d’une façon unique. Pour pouvoir communiquer avec les autres machines.

Cette adresse IP est fixée par l'administrateur du réseau ou attribuée automatiquement au

démarrage grâce au protocole DHCP (Dynamic Host Configuration Protocol).

Il existe des adresses IP de version 4 sur 32 bits, et de version 6 sur 128 bits.
La version 4 actuellement la plus utilisée.
Une adresse IP (dans sa version 4) est constituée de 4 nombres (ce sont des octets)
compris entre 0 et 255, séparés par des points.
Exemple : 172.16.254.1

Figure 1: Adresse IPv4 représentée avec des chiffres décimaux et binaires.

 CONSTITUTION D’UNE ADRESSE IP :

 Une adresse IP est constituée de 2 parties : une partie fixe servant à identifier le réseau
(net id) et une partie servant à identifier une machine (hôte) sur ce réseau (host id). Le nombre
de bits affecté à chacune des deux parties dépend du masque de réseau.

 Deux machines se trouvant sur un même réseau possèdent la même adresse réseau
mais pas la même adressemachine.

 Espace d‘adressage de IPv4: 32 bits = 232 adresses ≈ 4,3 milliards d‘adresses

8
  Les classes réseaux :

Classe A
Le premier octet a une valeur comprise entre 1 et 126 ; soit un bit de poids fort égal
à 0. Ce premier octet désigne le numéro de réseau et les 3 autres correspondent à
l'adresse de l'hôte.
Classe B
Le premier octet a une valeur comprise entre 128 et 191 ; soit 2 bits de poids fort
égaux à 10. Les 2 premiers octets désignent le numéro de réseau et les 2 autres
correspondent à l'adresse de l'hôte.
Classe C
Le premier octet a une valeur comprise entre 192 et 223 ; soit 3 bits de poids fort
égaux à 110. Les 3 premiers octets désignent le numéro de réseau et le dernier
correspond à l'adresse de l'hôte.
Classe D
Le premier octet a une valeur comprise entre 224 et 239 ; soit 3 bits de poids fort
égaux à 1. Il s'agit d'une zone d'adresses dédiées aux services de multidiffusion
vers des groupes d'hôtes (host groups).
Classe E
Le premier octet a une valeur comprise entre 240 et 255. Il s'agit d'une zone
d'adresses réservées aux expérimentations. Ces adresses ne doivent pas être
utilisées pour adresser des hôtes ou des groupes d'hôtes.

Exemple :

9
  Les adresses IP privées selon les classes :

Dans chaque classe d'adresses, certaines adresses réseaux sont réservées aux
réseaux privés.
Ces adresses sont "non-routées". Elles servent uniquement à l'intérieur d'un réseau
local, jamais pour des adressages entre réseaux.

Classe adresse privé

A de 10.0.0.0à 10.255.255.255
B de 172.16.0.0à 172.31.255.255
C de 192.168.0.0à 192.168.255.255

 Comment connaitre une adresse IP privée avec«ipconfig»

Saisie de « CMD », pour ouvrir l’invité de commandes Windows :

10
Dans la fenêtre noire, tapez "ipconfig" puis pressez la touche entrée :

Au bout de la ligne « Adresse IPv4 » s’affiche l’adresse IP locale.

11
VIII. Configuration pour l’adressage IP

Cliquer sur "Réseau et Internet" puis Cliquez sue « Ethernet » puis Cliquez sur "Centre
Réseau et partage "

12
 Cliquez sur "Modifier les paramètres de la carte"
Sélectionnez Protocole Internet version 4 (TCP/IPv4) et cliquez sur Propriétés

Sélectionnez Protocole Internet version 4 (TCP/IPv4) et cliquez sur Propriétés.

13
• Cliquez sur Utiliser l’adresse IP suivante, puis saisissez une adresse IP du même sous-
réseau que votre réseau ou l’adresse IP du réseau local de votre routeur.
Exemple : Si l'adresse IP du réseau local du routeur est 192.168.0.1, votre adresse IP doit
être 192.168.0.X (X étant un nombre compris entre 2 et 99). Vérifiez que le nombre choisi
n'est pas utilisé sur le réseau.

• Définissez la même Passerelle par défaut (Default Geteway)que celle de l’adresse IP du

réseau local de votre routeur ou passerelle.

• Définissez le même DNS principal que celui de l’adresse IP du réseau local de votre
routeur ou passerelle.

• Le DNS secondaire est inutile ou vous pouvez saisir un serveur DNS provenant de votre
FAI.

• Cliquez sur OK pour enregistrer les paramètres.

IX. Partager des fichiers (win10)

Cliquez avec le bouton droit de la souris sur le dossier à partager.
Cliquez sur Partager avec puis sur Des personnes spécifiques.

14
 Si vous souhaitez partager le dossier avec une personne spécifique, sélectionnez-la. Si
elle n'est pas dans la liste, sélectionnez l'option Création d'un nouvel utilisateur.
 Pour partager le dossier avec n'importe quel utilisateur de votre réseau local,
sélectionnez l'option Tout le monde. Cliquez sur Ajouter.

Sous Niveau d’autorisation, sélectionnez le type d’autorisations de partage que vous souhaitez
accorder à cet utilisateur :
 Lecture
 Supprimer
 Ecriture (ajouter ou supprimer des fichiers)

15
Le chemin vers le dossier partagé sur le réseau vous est alors indiqué. Cliquez sur Terminer.

 Configurer les paramètres de partage

Ces paramètres se trouvent dans : Panneau de configuration > Réseau et Internet > Centre
Réseau et partage > Paramètres de partage avancés.
Choisissez les options Activer la découverte de réseau et Activer le partage de fichiers et
d’imprimantes.

Déroulez à présent la section Tous les réseaux. Dans la section Partage de dossiers publics,
cochez la case Activer le partage (…) afin d'ouvrir l'accès au dossier Public de l'utilisateur.
À la section Partage protégé par mot de passe, cochez la case Désactiver le partage protégé
par mot de passe.
16
Cliquez sur le bouton Enregistrer les modifications au bas de la fenêtre. Répétez ces
opérations sur tous les PC devant se joindre au réseau

X. Partage d’une imprimante ou ressource matériels

1. Partager l'imprimante sur l'ordinateur principal

Accédez aux Paramètres de Windows 10, puis cliquez sur Périphériques. Dans la fenêtre qui
s'affiche, choisissez Imprimantes et scanners. Et cliquer sur l’imprimante que vous
souhaitez partager sur le réseau.

17
Une fois l’imprimante à partager et sélectionné, cliquez sur Gérer

Puis sur Propriétés de l’imprimante.

Activez l'onglet Partage. Cochez la case Partager cette imprimante. Donnez-lui

éventuellement un nom reconnaissable sur le réseau. Cliquez enfin sur Appliquer puis
sur OK.

18
 2. Connectez l'imprimante partagée à un autre PC

Accédez aux Paramètres de Windows 10, puis cliquez sur Périphériques. Dans la fenêtre qui
s'affiche, choisissez Imprimantes et scanners.

Cliquez sur le bouton + Ajouter une imprimante ou un scanner

Cliquez sur le lien Je ne trouve pas l'imprimante recherchée dans la liste.

19
Dans la fenêtre qui s'affiche, cochez la case Sélectionner une imprimante partagée par
nom.
Puis entrer le nom de l'ordinateur principal et le nom de partage de l'imprimante en utilisant
ces formats:
\\computername\printername
http://computername/printername/.printer

3. Vérifier que le paramètre de partage est activer

 Les benefices de partage

 Partage et gestion de données entre utilisateurs de façon simple.

 Sauvegarde de vos données en cas de dysfonctionnement.
 Transferts sur media amovible limités lors de vos projets communs.
 Gain de temps non négligeable.
 Vous pouvez partager des fichiers instantanément et accéder aux informations
rapidement.
 Réduction de coûts avec des imprimantes partagées.
 Vous pouvez désormais imprimer à distance depuis cet ordinateur secondaire.
 …………….

20
XI. Simulation d’un réseau (packet trace)

21
XII. AdressageIPV6
1. Introduction

IPv6 signifie « Internet Protocol version 6 ».

Avec l’introduction d’IPv6, le fonctionnement de la communication en réseau change
drastiquement. Grâce à l’augmentation de l’espace d’adressage de 32 à 128 bits, ce nouveau
protocole permet non seulement de prévenir le risque croissant de ruptures
d’adresses, mais aussi de communiquer de manière claire et sans ambiguïté. Contrairement à
IPv4, la version 6 applique formellement l’idée de base des IP, le principe de bout en bout.

2. Structure des adresses IPv6

Les adresses IPv6 sont des identifiants uniques d’interfaces :

 codés sur 128 bits= 2128 adresses ≈ 340 sextillions d’adresses
 et notés en hexadécimal en 8 groupes de 16 bits (4 hexas) séparés par des “:”.

Exemple d'adresse IPv6 Global Unicast

 Les 48 premiers bits contiennent le préfixe de site. Le préfixe décrit la topologie

publique allouée en général à votre site par un FAI ou un registre Internet régional
(RIR, Regional Internet Registry).

 Le champ suivant correspond à l'ID de sous-réseau de 16 bits alloué au site (par vous
ou par un autre administrateur). L'ID de sous-réseau décrit la topologie privée,
appelée également topologie de site, car elle est interne au site.

 Les 64 derniers bits contiennent l'ID d'interface, également appelée jeton. L'ID
d'interface est soit configurée automatiquement à partir de l'adresse MAC de
l'interface, soit configurée manuellement au format EUI-64.

22
 Exemple :

Figure 3–2 Format d'adresse IPv6 de base

 Les zéros en en-tête de chaque mot peuvent être optimisés.

 Une seule fois seulement, une suite consécutive de mots tout-à-zéro peut
être résumée par ::.

Exemple :

Adresse IPV6 :
2001:0db8:0000:0000:ea82:0627:e202:0000

L’écriture résumée qui respecte deux règles :

2--1:-db8 ::: ea82:-627:e2027::

// Voici l’écriture résumée qui respecte deux règles :

23
XIII. Conclusion

Actuellement Le réseau informatique permet grâce à un équipement spécifique, de relier les

ordinateurs entre eux et Favorise l’échange d’information à l’échelle planétaire.

En fonction de la localisation, la distance et le débit, les réseaux sont classés en réseaux local,
métropolitains et mondial.

Les réseaux locaux c’est le plus proche de nous dans la vie quotidienne (privee) et utilisables
dans les entreprise, les industries ou les institutions.

Le réseau LAN ce un réseau local. Il s'agit d'un ensemble d'ordinateurs appartenant à une
même organisation et reliés entre eux dans une petite aire géographique.

Il offre la possibilité d'échange de données, Le transfert de données et la partage des fichiers

et de ressources matériels (imprimante, disque …..).En utilisent la même technologie et
infrastructure de transmission (la plus répandue étant Ethernet)

Ethernet a pris une place prépondérante parmi les technologies LAN et a surpassé de
nombreux concurrents. De plus, l’Ethernet en temps réel est maintenant la norme de
l’industrie pour les applications de communication.

Emplus elle consiste à étendre les limites géographiques d'un réseau local. Ce service permet
à un client d'utiliser le réseau de l'opérateur pour relier d'une manière transparente ses réseaux
locaux situés sur des sites distants.

Alors que la première version de la technologie n’était rapide qu’à 3 mégabits par seconde, les
protocoles Ethernet permettent aujourd’hui des vitesses allant jusqu’à 1 000 mégabits par
seconde.

Ensuite Les technologies utilisées dans les réseaux locaux ont connu un large succès qui est
notamment dû à la facilité de configuration et aux prix avantageux.

Pour transmettre des données sur de grandes distances à très haut débit, comme dans le cas
des câbles sous-marins intercontinentaux. On utiliser la fibre optique c’est la meilleure
solution disponible.

La fibre optique permet à l’information de circuler à la vitesse de lumière, parcourant une

distance de 300 000 kilomètres par seconde.

Enfin Les réseaux informatiques sont nés du besoin de faire communiquer des terminaux
distants avec un site central puis des ordinateurs entre eux.

24
//Avec de Hub routeur……….

___________

Onde radio

wifi

benefices…..

paket trace

---------------------

Power pint

Tableau de topologie (maillage)

Tableau de classe

Tableau d’adresse ipv6

Configuration d’adresse

Def : dns /passarel …….

25
