Amina BENGAG
2022/2023

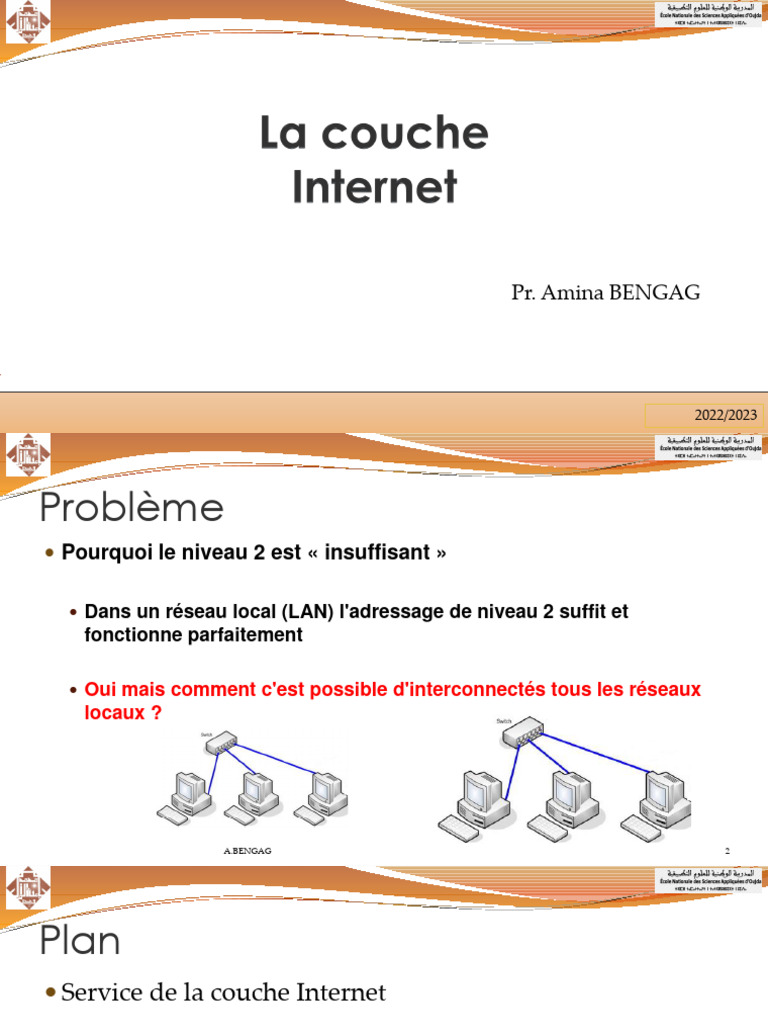

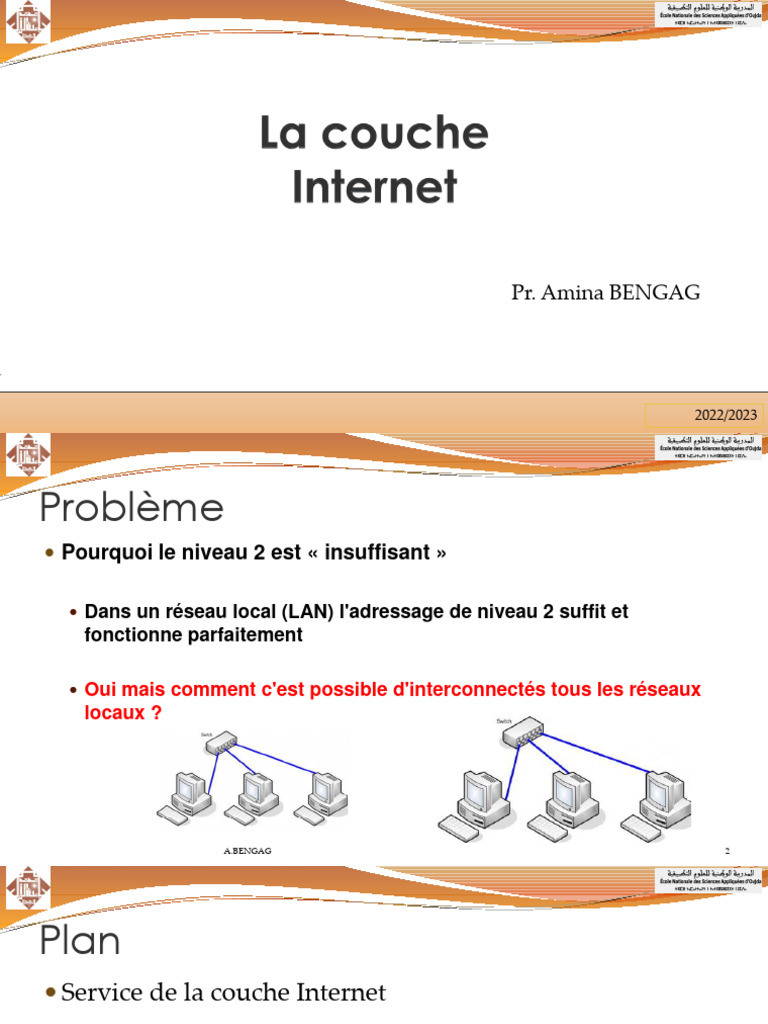

Problème
Pourquoi le niveau 2 est « insuffisant »
A.BENGAG 2
Plan
Service de la couche Internet
L’adressage IPv4
Sous-réseaux
Protocole IPv4
Routage/Routeur
IPv6
A.BENGAG 3
Rôle de la couche réseau
L’interconnexion de deux réseaux différents.
A.BENGAG 4
A.BENGAG 5
L’adressage IP
L’adresse IP est une adresse logique permet d’identifier un ordinateur ou
une interface d’un routeur au sein d’un réseau.
X . Y . Z . W / 0 ≤ X ≤ 255
A.BENGAG 6
L’adressage IP
Exemple :
A.BENGAG 7
L’adressage IP
Problème : Comment distinguer la partie « réseau » de la partie «
machine » ?
A.BENGAG 8
L’adressage IP
Historiquement, il avait été prévu de gérer 5 classes d’adresses réseau :
la classe A
la classe B
la classe C
la classe D
la classe E
A.BENGAG 9
L’adressage IP
Adresse de CLASSE A
0 Id Réseau Id Machine
8 bits 24 bits
A.BENGAG 10
L’adressage IP
Adresse de CLASSE B
1 0 Id Réseau Id Machine
16 bits 16 bits
les 2 premiers bits du premier octet sont fixé 10
le premier octet ne peut donc que prendre des valeurs comprises entre 128 et 191
il y a des dizaines de milliers de réseaux de classe B avec des dizaines de milliers d’hôtes par
réseau
A.BENGAG 11
L’adressage IP
Adresse de CLASSE C
1 1 0 Id Réseau Id Machine
24 bits 8 bits
Le premier octet ne peut donc que prendre des valeurs comprises entre 192 et 223
Il y a des millions de réseaux de classe C avec moins de 254 hôtes par réseau
A.BENGAG 12
L’adressage IP
Adresse de CLASSE D
Le premier octet ne peut donc prendre que des valeurs comprises entre
224 et 239
A.BENGAG 13
L’adressage IP
Adresse de CLASSE E
Le premier octet ne peut donc prendre que des valeurs comprises entre 240 et 255
A.BENGAG 14
L’adressage IP
Résumé (les classes d’@ IP)
A.BENGAG 15
L’adressage IP
Résumé théorique des différentes plages d’adresses :
A.BENGAG 16
L’adressage IP
Résumé des différentes plages d’adresses utilisables en
pratique :
A.BENGAG 17
173 décimale
27 26 25 24 23 22 21 20
128 64 32 16 8 4 2 1
Binaire
A.BENGAG 18
Conversion de nombres décimaux en
nombres binaires
A.BENGAG 19
Conversion de nombres décimaux en
nombres binaires
A.BENGAG 20
Conversion de nombres décimaux en
nombres binaires
A.BENGAG 21
Conversion de nombres décimaux en
nombres binaires
A.BENGAG 22
173 décimale
27 26 25 24 23 22 21 20
128 64 32 16 8 4 2 1
1 0 1 0 1 1 0 1 Binaire
A.BENGAG 23
L’adressage IP
Exercice
A. 192.168.10.11
B. 204.162.18.45
C. 172.119.219.250
A.BENGAG 24
L’adressage IP
Solution
A.BENGAG 25
L’adressage IP
Exercice
A.BENGAG 26
L’adressage IP
Solution
A.BENGAG 27
L’adressage IP
Exercice
Donnez la classe des adresses suivantes :
A. 18.0.0.201
B. 172.1.81.204
C. 192.201.2.41
A.BENGAG 28
L’adressage IP
Solution
Donnez la classe des adresses suivantes :
A. 18.0.0.201 Classe A
B. 172.1.81.204 Classe B
C. 192.201.2.41 Classe C
A.BENGAG 29
L’adressage IP
Exercice
Donnez la nature (la classe, la partie réseau, la partie
machine) des adresses :
A. 122.0.0.1
B. 154.2.9.11
C. 197.21.2.23
A.BENGAG 30
L’adressage IP Solution
Certaines adresses sont interdites sur Internet, elles sont réservées pour l’adressage local à un
site : ce sont les adresses privées :
10.0.0.1 à 10.255.255.254
172.16.0.1 à 172.31.255.254
192.168.0.1 à 192.168.255.254
Les autres sont publiques (attribuées une seule fois sur la planète) et donc distribuées par une
organisation internationale (Internet Assigned Numbers Authority, IANA)
A.BENGAG 32
L’adressage IP
Le masque
Les classes d’adresses A, B et C ont été conçues à une époque où peu de machines
étaient connectées sur l’Internet
En fait, ces classes d’adresses correspondent mal aux besoins actuels (nombre
d’adresses largement insuffisant)
Pour les besoins actuels, il y a trop d’hôtes sur les classes A et pas assez sur les
classes C
Le masque réseau est une série de bits à 1 qui se lit du poids fort vers le poids
faible
On peut définir un masque d’une taille quelconque, mais souvent les administrateurs de
réseaux privés travaillent sur des multiples de 8 bits pour des raisons de simplicité
En résumé, une adresse IP, pour être interprétable doit comprendre l’adresse et le masque
associé
Une adresse sans masque ne veut rien dire (sauf implicitement associée à un masque
standard)
A.BENGAG 36
L’adressage IP
Le masque
192.168.10.0/24
192.168.20.10/24
192.168.10.64/24
A.BENGAG 37
L’adressage IP
Adresses IP spéciales
Adresses de diffusion :
Adresse réseau
Exemple
192.168.3.0 classe C
A.BENGAG 40
A.BENGAG 41
Rappel – Masque du réseau
192 168 10 4
Id Réseau Id Machine
24 bits 8 bits
A.BENGAG 42
Sous-réseaux
Découper un réseau en plusieurs petits réseaux à usage interne, et
l’ensemble continue à se comporter comme étant un seul réseau vis-à-
vis l’extérieur.
Id_réseau Id_machine
A.BENGAG 43
Sous-réseaux
Pourquoi les sous-réseaux?
Renforcer la sécurité
A.BENGAG 44
Sous-réseaux
Pourquoi les sous-réseaux?
Minimiser le gaspillage des adresses IP (publiques) @IP réseau 200.1.1.0/24
200.1.1.1
FAI
200.1.1.2
200.1.1.3
Client1 Client2 Client3
200.1.1.4 Même
200.1.1.1 3/24 réseau
@ IP publiques 200.1.1.1.254
A.BENGAG 45
Sous-réseaux
Pourquoi les sous-réseaux?
Minimiser la taille des domaines de diffusion
A.BENGAG 46
Sous-réseaux
Pourquoi les sous-réseaux?
Sécurité
Elle permet également aux administrateurs de mettre en œuvre des
politiques de sécurité, notamment pour définir si les différents sous-
réseaux sont autorisés ou non à communiquer entre eux (ACL).
A.BENGAG 47
Sous-réseaux
Pourquoi les sous-réseaux?
Faciliter la gestion administrative du réseau.
SR1 Admin1
SR5 Admin5
A.BENGAG 48
Sous-réseaux
Comment créer des sous-réseaux?
1. @ IP du réseau principal
2. ID classe le masque
3. ID réseau et ID machine
4. Convertir le masque standard en binaire
5. Utiliser la formule 2n >= le nombre de SR voulu (n : le nombre de bits
empruntés dans la partie subnet-ID)
6. Déterminer le nouveau masque de sous-réseau
7. Déterminer l’@ IP de chaque sous-réseau
8. Déterminer la plage d’adresse pour chaque sous réseau
A.BENGAG 49
Sous-réseaux
Comment créer des sous-réseaux?
Exemple :
Une entreprise utilise la plage d'adresses réseau privées 192.168.1.0/24
et a besoin de 3 sous-réseaux.
A.BENGAG 50
Sous-réseaux
Comment créer des sous-réseaux?
1. L’@ IP du réseau principal : 192.168.1.0
3. a 192 168 1 0
ID_Réseau ID_machine
4. /24 255.255.255.0 1111 1111 1111 1111 1111 1111 0000 0000
5. 3 SR 2n >= 3 n = 2
6. Le masque de sous-réseau : 1111 1111 1111 1111 1111 1111 1100 0000
255.255.255.192 /26
A.BENGAG 51
Sous-réseaux
Comment créer des sous-réseaux?
7. Déterminer l’@ IP réseau de chaque sous-réseau
SR1
SR2
SR3
SR4
A.BENGAG 52
Sous-réseaux
8. Déterminer la plage d’adresse pour chaque sous réseau
SR1
SR2
SR3
A.BENGAG 53
Sous-réseaux
Comment créer des sous-réseaux?
A.BENGAG 54
Sous-réseaux
Comment créer des sous-réseaux?
Récapitulation
A.BENGAG 55
Question:
Comment savoir si un équipement appartient à un SR donné ?
Réponse :
On utilise le ET logique entre le masque du SR et l’ @IP de la machine
donnée On doit avoir comme résultat @ IP du SR
A.BENGAG 56
Exemple:
Soit le SR 166.13.16.0/20, est ce que la machine 166.13.21.2 appartient à ce
SR?
Solution
A.BENGAG 57
Sous-réseaux
Exercice
Quelles adresses IP se trouvent sur le même sous-réseau que la machine
130.12.127.231 si le masque de sous-réseau est 255.255.192.0 ?
130.12.63.232
130.22.130.1
130.12.64.23
A.BENGAG 58
Sous-réseaux Solution
A.BENGAG 59
