Chapitre 1 Cours Algorithmique Et Programmation 1

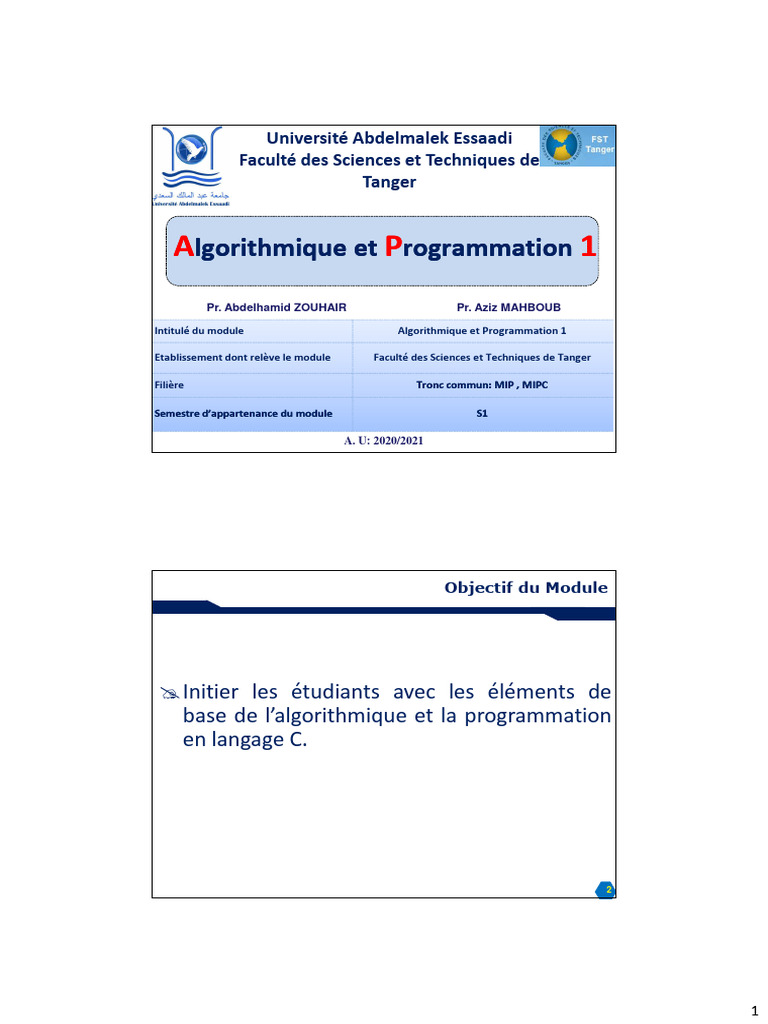

Université Abdelmalek Essaadi
Faculté des Sciences et Techniques de

Tanger
Algorithmique et Programmation 1
Pr. Abdelhamid ZOUHAIR Pr. Aziz MAHBOUB
Intitulé du module Algorithmique et Programmation 1
Etablissement dont relève le module Faculté des Sciences et Techniques de Tanger
Filière Tronc commun: MIP , MIPC
Semestre d’appartenance du module S1
A. U: 2020/2021
Objectif du Module
Initier les étudiants avec les éléments de

base de l’algorithmique et la programmation
en langage C.
1
Chapitre1 : Généralités
1. Survol des systèmes de numération
2. Codage
3. Composants d’un Ordinateur
Système de numération
Un système de numération est une représentation de

variables (c’est un moyen de compter et de dire des nombres).
Ces variables codées sont basées sur un ensemble de
symboles appelés «chiffres» et de règles de composition
représentant les opérations entre ces variables. Les
opérations de base sont l’addition, la multiplication
et les autres opérations arithmétiques.
Un système de numération se définit par deux éléments:
• La base du système : La base d’un système numérique est le
nombre de chiffre de l’ensemble.
• Les symboles du système.
2
En informatique, les systèmes de numération les plus

utilisés sont les suivants:
Chiffres
Système Base Exemple
(Symboles)
Décimal 10 0-9 121.9
Hexadécimal 16 0-9,A,B,C,D,E,F 1A7.F2
Octal 8 0-7 121,6
Binaire 2 0-1 1011.1101

5
Numération et codage
En général, les nombres sont présentés en base décimale ou base 10.

Ce système est composé de 10 symboles (ou chiffres ou digits : 0, 1,
2, 3...9), permettant de coder tous les nombres à partir des
puissances de 10.
Par exemple, on peut décomposer le nombre 2542,24 :
(2542,24)10 = 2.103 + 5.102 + 4.101 + 2.100 + 2.10 -1 + 4.10 -2
Base Base
La position respective des chiffres représente leur poids (unité,

dizaine, millier,...) et l’association de chiffres est appelé nombre.
Dans le cas d’un nombre codé en base 10, on parle de nombre
décimal.
3
Base d’un système
La base d’un système numérique est le nombre de

chiffre de l’ensemble.
( N ) r = [ (partie entière) , (fraction) ] r
r → base
N → nombre
Exemple : [ 124 , 659 ]10
Notation polynomiale et poids de chiffres :

La représentation d’un nombre axée sur le poids du chiffre
dépendamment de sa position suggère une notation simple du
nombre. Cette notation indique, de plus, le poids du chiffre et ainsi
facilite la quantification du nombre exprimé dans une autre base.
n −1
( N) r = ∑ar j
j
j=− m
[N]r= an-1 rn-1+an-2 rn-2+…+ a0 r0 + a-m+1 r-m+1+a-m r-m
4
Exemple:
Pour le système binaire (r=2) et N=1101.101
(N)2= [1101.101]2=1x23+1x22+1x20 + 1x2-1+ 1x2-3
Autres Exemples: [191.27]10 et [ 4021.2]5
[191.27]10 = 1X102 + 9X101 + 1X100 + 2X10-1 + 7X10-2
[ 4021.2]5 =4X53 + 0X52 + 2X51 + 1X50 + 2x5-1
Conversion et Correspondance
Correspondance entre les Bases

Hexadé. Décimal Octal Binaire Hexadé. Décimal Octal Binaire
Base16 Base10 Base 8 Base 2 Base16 Base10 Base 8 Base 2

0 0 0 0 8 8 10 1000
1 1 1 1 9 9 11 1001
2 2 2 10 A 10 12 1010
3 3 3 11 B 11 13 1011
4 4 4 100 C 12 14 1100
5 5 5 101 D 13 15 1101
6 6 6 110 E 14 16 1110
7 7 7 111 F 15 17 1111
Hexadé. == Hexadécimal 10
5
Exercice 1 :
1. Décomposer les nombres décimaux suivants en
base 10 : 100, 345,789.56
2. Écrire 120 en base 7.
11
Système Binaire
6
Système Binaire
Les mémoires mémorisent, transmettent et transforment Les

informations et les données (nombres, textes, images, sons, ...) par
une suite de chiffres binaires (bits).
Un bit ne peut prendre que deux valeurs : 0 et 1.
Toute information sera traitée comme une suite de 0 et de 1.
En pratique la mémoire est organisée en octets (paquets de 8 bits).

• Dans un ordinateur, on regroupe les bits 8 par 8.
• C’est en fait le composant de base des mémoires vives et mémoires
de masse.
• Un ensemble de 8 bits se nomme un octet (Byte en anglais).
13
Système Binaire
Le système binaire est un système de numération utilisant la

base 2;
Par exemple le nombre décimal (243)10 se note : (11 110 011)2
Bit de poids Base

fort
Bit de poids
fort
En faisant des divisions entières successives par 2, on obtient une

suite de restes (en bleu). En lisant les restes du bas vers le haut on
obtient : (11 110 011)2. 14
7
Système Binaire
Équivalent décimal :
la numération décimale peut être construite à partir de la
numération binaire en utilisant méthode suivante:
Soit la numération binaire suivante 1011.1101, nous
cherchons son équivalent décimal:
1011.1101 = 1x8 + 0x4 +1x2 + 1x1 + 1x0.5 + 1x0.25 +
0x0.125 +1x0.0625
Par conséquent 1011.1101 = 11.8125
Autre Exemple :
A partir de cette représentation (11 110 011)2 on obtient le
nombre décimal suivant :
(1 x 27 )+ (1 x 26 )+ (1 x 25 ) + (1 x 24) + (0 x 23) + (0 x 22) + (1
x 21) + (1 x 20) = 128 + 64 + 32 + 16 + 0 + 0 + 2 + 1
= (243) 10 15
Système Binaire
Exercice 2 :
Trouver la représentation en base binaire de :
(67)10, (128) 10 et (566) 10.
Trouver la représentation en base décimale de :

(11 101 010) 2 et (1 010 101 010 100 001) 2.
16
8
Système Binaire
Conversion d’un nombre fractionnaire :
Le développement s’arrête lorsque la précision voulue

est obtenue.
17
Système Binaire
Exercice 3:
Trouver la représentation en base binaire de :
(1.25)10, (1.24) 10 et (5.75) 10.
18
9
Les nombres négatifs
Comment calculer les codes des nombres négatifs ?
En décimal : -xxx, Mais : Ordinateur 0/1 uniquement
Les nombres négatifs sont codés de façon que les opérations
classiques puisent être effectuées normalement. Autrement dit, 2
+ (-2) doit bien donner 0 pour somme.
En pratique, comment faire?
Les nombres positifs sont codés normalement; tandis que les
nombres négatifs sont codés selon leur complément à deux. Le
calcul se fait en deux étapes :
1. Prendre le complément du nombre = Remplacer tous les 0 par des 1 et
tous les 1 par des 0.
2. Ajouter 1 à sa valeur= Calcul du complément à 2 = Ajouter 1 au
complément à 1
Exemple : -100
100 en décimal est égal à 01100100 en binaire
Complément du nombre : 10011011
On ajoute 1 : 10011011+1 =10011100
-100 est donc égal à 10011100 19
Opérations arithmétiques
L’addition
Pour additionner deux nombres binaires, on procède de la même
façon que dans l'arithmétique des nombres décimaux.
On écrit les nombres sur des lignes successives en les mettant en
colonne, en partant de la droite ; ensuite on additionne les chiffres
de chaque colonne en commençant par celle de droite.
Règles d’addition :
0+ 0=0
0+ 1=1
1+ 0=1
1+ 1 = 0 avec retenue de 1
Exemple :
1 1 Retenues
10001101
+ 1001
___ ___ ___ ___
1001 0110
20
10
L’addition
Règles d’addition : Exemple 2 :
(1011)2 + (0110)2
0 1 Soit (11)10 + (6)10 = (17)10
+
0 0 1 1 1 1 Retenues
1 0 1 1 11
+ 0 1 1 0 6
1 1 0* ------------------------
1 0 0 0 1 17
* 1 + 1 = 10
Je pose 0 et je retiens 1
(17)10
21
La soustraction
Règles de soustraction Exemple :
0 1 (1011)2 - (0110)2
- Soit (11)10 - (6)10 = (5)10
0 0 1* 1 0 1 1
- 0 1 1 0
-----------------------
1 1 0 1 Retenues
0 1 0 1
* Je pose 1 et je retiens 1
(5)10
22
11
La multiplication
Règles de multiplication Exemple
(1011)2 x (110)2
0 1 Soit (11)10 x (6)10 = (66)10
x 1 0 1 1
x 1 1 0
0 0 0 ------------------------
1 1 1 1
1 0 1 0 0 0 0
1 0 1 1 .
1 0 1 1 . .
------------------------------
(66)10 1 0 0 0 0 1 0
23
La division
101100 100
-100
------- 1 0 1 1 (44)10
1 1
110 Sens de lecture
-100
-------
100
Exemple
-100
(101100)2 ÷ (100)2
-------
0 Soit (44)10 ÷ (4)10 = (11)10
24
12
Système binaire
Conversion du nombre N exprimé dans la base 8

vers la base 2 et vice versa
Convertir un nombre N exprimé en base 8 vers la
base 2 s’effectue en remplaçant chacun des chiffres
du nombre par leur équivalent binaire sur 3 bits;
base 8 s’effectue en découpant la chaîne binaire N en
paquet de 3 bits depuis le bit de poids faible jusqu’au
bit de poids fort pour la partie entière.
25
Système binaire
Conversion du nombre N exprimé dans la base 8 vers la

base 2 et vice versa :
26
13
Système binaire
Conversion du nombre N exprimé dans la base 8 vers la

base 2 et vice versa :
27
Système binaire
Exercice 4 :
Trouver la représentation en base binaire de : (67)8,
(128) 8 et (566) 8.
Trouver la représentation en base octal de :
(11 101 010)2 et (1 010 101 010 100 001)2.
28
14
Système binaire
Conversion du nombre N exprimé dans la base

16 vers la base 2 et vice versa.
base 2 s’effectue en remplaçant chacun des chiffres du
nombre par leur équivalent binaire sur 4 bits;
Convertir un nombre N exprimé en base 2 vers la base
16 s’effectue en découpant la chaîne binaire N en
paquet de 4 bits depuis le bit de poids faible jusqu’au
bit de poids fort pour la partie entière.
29
Système binaire

16 vers la base 2 et vice versa :
30
15
Système binaire

16 vers la base 2 et vice versa :
31
Système binaire
Exercice 5 :
Trouver la représentation en base binaire de : (67)16,
(128) 16 et (566) 16.
Trouver la représentation en base hexadécimal de :
(11 101 010) 2 et (1 010 101 010 100 001) 2.
32
16
2. Codage
33
Codage de l’information
Codage des nombres entiers
La représentation (ou codage) des nombres est nécessaire afin de les

stocker et manipuler par un ordinateur.
Dans le codage des nombres, le principal problème rencontré est la

limitation de la taille du codage : la valeur d’un nombre peut être
arbitrairement grande, mais comme nous travaillons dans un
environnement “fini” (les mémoires sont finies en taille), le codage dans
l’ordinateur doit s’effectuer sur un nombre de bits fixé.
Les valeurs minimales et maximales des nombres manipulés par les

machines sont donc limitées.
Un nombre entier peut être :
Un entier naturel (positif ou nul)

Un entier relatif (positif, nul ou négatif)
34
17
Codage des entiers naturels
Cas des entiers naturels (positifs ou nuls)
Les entiers naturels (positifs ou nuls) sont codés sur un nombre d’octets
fixé.
On rencontre habituellement des codages sur 1, 2 ou 4 octets, plus rarement
sur 64 bits (en fonction de l’architecture du processeur).
Un codage sur n bits permet de représenter tous les nombres naturels entre 0
et 2n − 1. Par exemple sur 1 octet, on pourra coder les nombres de 0 à 255 =
28 − 1.
Le codage en machine est effectuée de la façon suivante :

1. On représente le nombre en base 2 et on range les bits dans les cellules
binaires
correspondant à leur poids binaire, de la droite vers la gauche.
2. Si nécessaire, on complète à gauche par des zéros (bits de poids fort).
Exemple : codage de l’entier (144)10 sur 2 octets :

(144)10 = (0000000010010000)2
Exercice 6: Coder les nombres entiers suivants :
243 sur 1 octet
412 sur 2 octets 35
Codage des entiers relatifs
Cas des entiers relatifs (positifs ou négatifs)
Les nombres entiers relatifs peuvent être positifs ou négatifs. Ils
possèdent donc un signe que nous devons donc représenter sur
machine.
En effet, la base 2 ne permet de représenter que des entiers positifs.
Pour représenter un entier signé, on utilise le codage en complément à
deux.
Beaucoup de processeurs manipulent les entiers signés en complément
à 2 sur 32 bits ou sur 64 bits.
La raison est que les additions sont très faciles à effectuer avec cette
représentation.
Il faut distinguer entre deux cas des entiers relatifs :
1.Les entiers relatifs positifs ou nuls
2.Les entiers relatifs négatifs
36
18
1. Entiers relatifs positifs ou nuls

Pour coder un entiers relatifs positifs ou nuls :
• On représente le nombre en base 2 et on range les bits dans les cases
mémoires comme pour les entiers naturels.
• Cependant, la case contenant le bit de poids fort est toujours à 0
(signe +) : on utilise donc n − 1 bits pour représenter un entiers
relatifs positifs ou nuls et non pas n bits.
• Le plus grand entier relatif positif représentable sur n bits est donc
2n−1 − 1 (puisque le bit le plus à gauche est fixé à zéro).
Exercice 7 :
Donner la représentation du nombre entier relatif 163 sur 1 octet.
(pas possible)
37
2. Entiers relatifs négatifs
Pour obtenir le codage sur n bits d’un nombre x négatif, on procède comme suit :
1.On code en binaire sa valeur absolue sur n bits.
2.On complémente (ou on inverse) tous les bits.
3.On ajoute 1 (addition binaire).
NB: Complémenter signifie que l’on transforme les 0 en 1 et vice versa.
Exemple : Soit à coder la valeur −2 sur 8 bits.
On exprime la valeur absolue de −2, à savoir 2, en binaire sur 8 bits, soit :
00000010.
On complémente la séquence 00000010, on obtient donc : 11111101.
On ajoute 1 (addition binaire) et on obtient comme résultat : 11111110.
Remarque :
Le bit le plus significatif est utilise pour représenter le signe du nombre :
si le bit le plus fort = 1 alors nombre negatif
si le bit le plus fort = 0 alors nombre positif
Les autres bits codent la valeur absolue du nombre
Exemple : Sur 8 bits, codage des nombres -24 et -128 en (bs)
-24 est code en binaire signe par : 1 0 0 1 1 0 0 0(bs)
-128 hors limite nécessite 9 bits au minimum 38
19
Exercice 8 :
Coder 100 et -100 en binaire signe sur 8 bits.
Exercice 9 :
Calculer la somme de (1101)2 + (11)2 en posant l’addition, puis vérifier votre
résultat en passant par la base dix.
39
Codage des nombres réels (norme IEEE)
Représentation IEEE-754 :
Un même nombre réel peut être écrit de différentes façons.
Par exemple: le nombre 110 00 peut être écrit des façons suivantes :
110 00 = 0.110 x 25 = 110 x 22 = 0.0110 x 26
Pour éviter des représentations différentes du même nombre, la norme IEEE
propose une représentation normalisée des nombres réels en binaire.
L’intérêt principal de la norme IEEE est de normaliser la représentation
en base 2 des nombres réels afin d’avoir des comportements
identiques des programmes sur des machines différentes.
Représentation IEEE :
La norme IEEE définit des codages des nombres réels en :
simple précision (sur 32 bits)
double précision (sur 64 bits).
Quadruple précision (sur 80 bits)
40
20
Représentation IEEE : codage en simple précision :
La représentation IEEE en simple précision permet de décomposer un nombre
réel en trois parties (trois zones distinctes) : signe, exposant et mantisse (la suite
de bits après la virgule), le tout sur 32 bits.
le signe sur 1 bit
l'exposant sur 8 bits en arithmétique signé
la mantisse (ensemble des chiffres à droite de la virgule)sur 23 bits qui correspond
aux nombre décimal.
Un nombre réel peut s’écrire en binaire : ± 1, mantisse x 2n
Par exemple : 100 0000 1111 = 1,00 0000 1111 × 210
Le codage IEEE simple précision d’un nombre réel a la forme suivante :
seeeeeeeemmmmmmmmmmmmmmmmmmmmmmm
s : signe : il est représenté sur le bit de poids fort : 1 pour un réel négatif, 0
pour un réel positif.
e : exposant : il est codé sur les 8 bits. On code en binaire la valeur e = n +
127 où e: exposant codé, n: exposant réel, 127 excédent (en simple
précision)).
m : mantisse : il est codée sur les 23 bits de poids faibles.
41
Représentation IEEE : codage en simple précision :

Méthode de codage d’un nombre réel en simple précision :
1.Chercher le signe : 1 pour un réel négatif, 0 pour un réel positif.
2.Convertir en binaire le nombre réel.
3.Construire la mantisse en écrivant la représentation binaire du
nombre réel de la façon suivante : 1, mantisse × 2n
4.Constituer l'exposant codé en décimal : e = n + 127
5.Convertir l'exposant codé en binaire
6.Etendre la partie fractionnaire (la mantisse) à 23 bits
7.Ecrire la représentation IEEE en simple précision du nombre réel.
42
21
Exemple :
Traduire en binaire simple précision 32 bits le nombre : - 6,625
1. Signe : 1
2. Convertir en binaire le nombre réel : (6,625)10 = (110,1010)2
3. Construire la mantisse en écrivant la représentation binaire du nombre réel de
la façon suivante : 1, mantisse × 2n : 110,1010 = 1,101010 x 22
4. Constituer l'exposant codé en décimal : exposant = 2+127= 129
5. Convertir l'exposant codé en binaire : (129)10 = (1000 0001 )2
6. Etendre la mantisse à 23 bits : 101 0100 0000 0000 0000 0000
7. Ecrire la représentation IEEE en simple précision du nombre réel.
(- 6,625)10 =
Question :
qu’elle est la représentation IEEE simple précision du nombre + 6, 625 ?
L'opposé de - 6,625, soit + 6,625, s'obtient en mettant le bit de signe à 0.
43
Codage des caractères
Les caractères sont des données non numériques : il n’y a pas

de sens à additionner ou multiplier deux caractères.
Par contre, il est souvent utile de comparer deux caractères, par
exemple pour les trier dans l’ordre alphabétique.
Les caractères, appelés symboles alphanumériques, incluent
les lettres majuscules et minuscules, les symboles de
ponctuation (& ˜ , . ; # " - etc), et les chiffres.
Le codage des caractères est fait par une table de
correspondance indiquant la configuration binaire représentant
chaque caractère.
Il existe plusieurs types de codage des caractères : EBCDIC,
ASCII, UTF, Unicode, …
NB : Un texte, ou chaîne de caractères, sera représenté comme
une suite de caractères.
44
22
Les codes les plus connus sont :

Le code ASCII :
Il permet de représenter des caractères sur 7 bits : on peut
représenter des lettres majuscules et minuscules, des chiffres, des
caractères spéciaux , par exemple #,{,(, et des caractères non
imprimables qui servaient à envoyer des données sur un réseau.
Le code ISO 8859-1 :
Chaque caractère est représenté sur 8 bits et ce codage est une
extension du codage ASCII : il propose en plus des lettres
accentuées utilisées dans de nombreux alphabets. Il existe d'autres
extensions à 8 bits du code ASCII, qui ne sont pas compatibles entre-
elles.
Le codage Unicode :
Ce système de codage représente des caractères sur 16 bits : il peut
afficher des caractères dans des alphabets non latin, l'alphabet
cyrillique par exemple.
45
Code ASCII :
À chaque caractère est
associée une configuration
de 8 chiffres binaires (1
octet), le chiffre de poids fort
(le plus à gauche) étant
toujours égal à 0.
Table de correspondance
du codage ASCII
46
23
Code ASCII :
Table de correspondance
du codage ASCII
47
Exercice 10 :
En utilisant le code ASCII, écrire votre nom et votre prénom sans

oublier de mettre les initiales en majuscule.
48
24
2. Codage
49
Architecture des ordinateurs

Définition
Décrire ce qu’est un ordinateur est une tache qui n’est pas facile :
Toute machine capable de manipuler des informations binaires peut être qualifiée
d'ordinateur.
Ordinateur: machine électronique programmable capable de réaliser des calculs

logiques sur des nombres binaires.
C’est une machine Hardware

Le fonctionnement est basé sur une architecture matérielle (processeur, support de
stockage, interfaces utilisateurs, connexion, . . .) dont le fonctionnement est soumis aux
lois de la physique.
C’est une machine programmable Software
Machine capable de remplir des tâches différentes selon les instructions qui lui sont
adressées. Ces instructions, rédigées sous forme de programmes par les informaticiens,
sont traitées en fin de course par le matériel de l’ordinateur.
Interaction Hardware/Software
l’informaticien n’a pas a interagir directement avec le matériel. Tous les ordinateurs
disposent d’une couche logicielle appelée système d’exploitation.
Cette couche est en charge de faire la passerelle entre l’informaticien, ses outils, les
programmes qu’il développe et, les composants et leur fonctionnement.
Grande variété d’ordinateurs : pocket PC, Apple Macintosh, stations SUN, super-
ordinateur, … 50
25
Rapidité des évolutions technologiques (illustré par la loi de Moore,
1975)
Moore postulait le doublement du nombre de transistors des
microprocesseurs tous les 2 ans entre 1971 et 2001 .
Actuellement : doublement d’une grandeur (vitesse, capacité, etc.) tous
les 18 à 24 mois.
Nombreux principes de base communs à tous les ordinateurs
Type et représentation des informations.
La manière dont les composants internes dialoguent, etc…
Un ordinateur manipule des données.

Un ordinateur réalise les opérations suivantes :
• le traitement des données
• la mémorisation des données.
• le transfert de données.
• le contrôle des opérations.
51

Histoire : évolutions architecturales
Les théories mathématiques

1840 : L’algorithmique :
Ada Lovelace, mathématicienne britannique, définit le principe des
itérations successives d’opérations dans l’exécution d’un programme.
En l’honneur du mathématicien Al Khawarizmi (780-850), elle nomme le
processus logique d’exécution d’un programme : algorithme.
1854 : Algèbre de Boole :

Georges Boole développe une nouvelle forme de logique, à la
fois symbolique et mathématique.
C’est une algèbre binaire n’acceptant que deux valeurs
numériques : 0 et 1.
et munie de deux lois de composition interne (le ET et le OU)
L’algèbre de Boole est à l’origine des ordinateurs à arithmétique
binaire.
52
26
19 ème siècle : automate et machine à calcul
20 ème siècle : Von Neumann décrit un modèle de

machines universelles qui possède
• une mémoire
• une unité arithmétique et logique
• une unité d’entrées/sorties (I/O)
• unité de commande (UC)
53

1ère génération
1945-1957
1945 : Naissance de l’ordinateur :
1945 : Apparition du premier “vrai” ordinateur par John Eckert et John

Mauchly : ENIAC : Electronic Numerical Integrator And Calculator
Caractéristiques :
Premier ordinateur électronique
Machines volumineuses et peu fiables
Utilisation de tubes à vide (18000 Tubes)
Poids : 30 tonnes
Surface : 170 m²
Exécute 40 000 opération/s Câblage du programme
1947 : Invention du transistor

54
27
1ère génération
1944-1952 : Architecture de Von Neumann : 1945-1957
5 composants essentiels dans l’architecture de Von Neumann :
L’unité arithmétique et logique (UAL), qui effectue les
opérations de base
l’unité de contrôle (commande), qui est chargée du séquençage
des opérations
la mémoire, qui contient à la fois les données et le programme
les dispositifs d’entrée-sortie, qui permettent de communiquer
avec le monde extérieur.
55

2ème génération
Machines fiables: 1958- 1964
• Technologie à transistors
• Exécute 200 000 opérations/s
• Premiers langages de programmation évolués
(COBOL, FORTRAN, LISP)
1958 : Invention du circuit intégré sur silicium
mini ordinateur DEC PDP-1 (1961)
56
28
3ème génération
1965- 1971
•Technologie des circuits intégrés
• Exécute 1 000 000 opération/s
• Avènement du système d’exploitation complexe
4004 de INTEL(1971)
(UNIX, Pascal, Basic, CISC)
• 1971 : premier microprocesseur 4004 de INTEL: Toutes les
composantes de la CPU sont réunies sur une même puce
•1964 : IBM lance la famille 360 des ordinateurs compatibles

Début de l’ère des « Mainframes »
PDP 8E (1965) 57

4ème génération
1972- 1977
1971 : Processeur Intel 4004
2300 transistors dans un unique circuit intégré
Fréquence de 740 kHz, 0,092 MIPS
(millions d'instructions par seconde)
•Technologie LSI (large SI)

• Exécute 10 000 000 opérations/s
• Avènement de réseaux de machines
• Traitement distribué/réparti
Micral-N (1973) 58
29
5ème génération
1978 et +
• Technologie VL/WSI (very large, wafer)
• Systémes distribués interactif
• Multimédia, traitement de données non numériques:
(textes, images, paroles)
• Parallélisme massif, client-serveur
• …
• 1980 : IBM sort le PC (Personal Computer)
Début de l’ère de l’informatique individuelle
59

2002 : Ordinateur de bureau

(DeskTop)
2002 : Ordinateurs Portable et

Ultraportable
2011 : Processeur Intel Core i7 2600K

Plus de 1,4 milliards de transistors
Fréquence de 3,4 GHz
4 cœurs, 8 threads
128300 MIPS
Entre le processeur Intel 4004 (1971) et le processeur Intel Core i7

2600K (2011) :
La fréquence a été multipliée par 4600
La puissance en MIPS a été multipliée par 1,4 million 60
30
Principaux éléments de l’ordinateur
Nous ne nous intéresserons par la suite qu'aux ordinateurs de type PC,

appelés aussi ordinateurs compatible IBM, car IBM est la firme qui a créé les
premiers ordinateurs de ce type et a longtemps été le leader dans ce
domaine, à un tel point qu'elle contrôlait les standards, copiés par les autres
fabricants.
Ecran
Souris
Périphériques Ordinateur
clavier
Unité
Centrale
61

Les périphériques
Les périphériques (d’entrées / sorties )

le clavier :
Permet la saisit de caractères
permettant l’envoi des ordres au
microprocesseur et d’introduire
des données et des programmes
la souris
Déplace le curseur sur l’écran
pour sélectionner, déplacer.
L’écran ou moniteur
Périphérique d’affichage de
l’ordinateur c’est l’interface entre
l’utilisateur et l’ordinateur.
62
31
Les périphériques
Les périphériques (d’entrées / sorties )
Autres Exemples de périphériques d’entrées :
Scanner
Exemples de périphériques de sorties :
Imprimante Carte son
Le disque dur : stocke en permanence des données sur des disques

magnétiques rigides empilés appelés plateaux. Plusieurs caractéristiques : la
capacité ; le taux de transfert ; la vitesse de rotation des plateaux.
63

Composantes de l’unité centrale
Unité de traitement ( Unité Centrale)

L’unité centrale est composé (généralement) de :
Boîtier (support ).
Carte Mère.
Microprocesseur.
Mémoire (RAM).
Carte graphique et carte son.
Disque dur.
Lecteur disquette.
Lecteur CD-ROM.
Alimentation.
64
32
Boîtier :
C’est le support des composants de l’ordinateur.
En général on a deux types de boîtier :
Format Tour
Format Bureau
65

La carte mère:
L'élément constitutif principal de l'ordinateur est la carte-mère, c'est sur
cette carte que sont connectés ou soudés l'ensemble des éléments
essentiels de l'ordinateur.
La carte-mère contient des éléments embarqués (intégrés à la carte) :
Le chipset, circuit qui contrôle la majorité des ressources (interface de

bus du processeur, mémoire cache et mémoire vive, slots
d'extension,...)
L'horloge et la pile du CMOS (Complementary Metal-Oxyde Semiconductor).
Le BIOS (Basic Input/Output System).
Le bus système …
Il existe plusieurs façons de caractériser une carte-mère:
son facteur d'encombrement.

son chipset.
son type de support de processeur.
66
33
La carte mère:
Port
Ports de
d’alimentation
RAM Bios Connecteurs
type ATX
Chipset IDE
support
de
processe
ur
La
Pile
Port ps\2 du
CMOS
Pour
Souris
Port ps\2
Pour
clavier Port
Port LPT USB
Ports
Port d’extension
Port RJ45 Entrée\sor
série carte tie audio AGP , PCI
réseau carte son ,ISA,…
intégrée intégrée 67

Le chipset :
C’est un circuit électronique chargé de coordonner les échanges de données
entre les divers composants de l'ordinateur (processeur, mémoire; ...).
Le BIOS (Basic Input/Output System) :

C’est le programme basique servant d'interface entre le système d'exploitation
et la carte-mère. Le BIOS est stocké dans une ROM (mémoire morte, c'est-à-
dire une mémoire en lecture seule), ainsi il utilise les données contenues dans
le CMOS pour connaître la configuration matérielle du système.
Le processeur (aussi appelé microprocesseur):

C’est le cerveau de l'ordinateur, car il exécute les instructions des programmes
grâce à un jeu d'instructions. Le processeur est caractérisé par sa fréquence,
c'est-à-dire la cadence à laquelle il exécute les instructions. Ainsi, un
processeur à 600 Mhz effectuera 600 millions d'opérations par seconde.
La carte-mère possède un emplacement (parfois plusieurs dans le cas de
cartes-mères multi-processeurs) pour accueillir le processeur. On distingue
deux catégories de supports :
• slot : il s'agit d'un connecteur rectangulaire dans lequel on enfiche le
processeur verticalement.
• socket : il s'agit d'un connecteur carré possédant un grand nombre de
petits connecteurs sur lequel le processeur vient directement s'enficher.
68
34
Microprocesseur Type Socket Microprocesseur Type Slot
69

La mémoire :
Reçoit les données et les programmes, il en existe 3 types:
• La mémoire vive appelée RAM stocke temporairement des données pendant
l’exécution d’un programme (son contenu est par contre détruit dès lors que
l'ordinateur est éteint ou redémarré).
• La mémoire ROM qui contient les informations essentielles son contenu est
figé.
• La mémoire de masse ou mémoire externe fixe les informations qui sont
conservées lors de l’arrêt de l’ordinateur (disque-dur).
La mémoire Cache:
La mémoire-cache permet au processeur de se "rappeler" les opérations déjà
effectuées auparavant.
Les connecteurs d'extension (slots) :

Les connecteurs d'extension sont des réceptacles dans lesquels il est possible
d'enficher des cartes d'extension, c'est-à-dire des cartes offrant de nouvelles
fonctionnalités ou de meilleures performances à l'ordinateur. 70
35
Unité de Mesure de stockage :

L’Octet : un octet = 8 Bits.
Un bit c’est soit 1 soit 0.
Utilisé pour calculer la capacité du disque dur, CD-
ROM, Disquette, …
Unité de Mesure de fréquence :

Le Hertz .
Utilisé pour calculer la Fréquence du Microprocesseur,
la RAM, ….
71
Références Bibliographique
1. Dominic Grenier, Notes de cours « Circuits Logiques », Université LAVAL.

2. MAHBOUB Aziz, «Algorithmique et Programmation 1 », Tronc commun : MIP, MIPC,
FST de Tanger, Année Universitaire : 2019/2020.
3. A. El Mhouti, «Algorithmique et Programmation 1 », Tronc commun : MIP, FST
AL’Hocima.
4. Ben Hammouda Manel, «Architecture des ordinateurs », ISG Tunis.
5. « Cours d'initiation à l'informatique », Publié par Romain Bianchi.
6. SABATIER Fabienne, «TRANSMISSION DES DONNEES INFORMATIQUES ».
7. « Les opérations arithmétiques en binaire et les nombres binaires signés », Lycée
AGORA, Classe de BTS.
8. Cours d'initiation à l'informatique (https://slideplayer.fr/slide/3239116/)
9. Bessedik. I, Faculté de Médecine, Université d’Oran, Cours sur les Systèmes de
numération.
10.https://www.electronique-et-informatique.fr/Electronique-et-
Informatique/Digit/Proc_ordi/Systemes_numeriques.php
11.https://www.siloged.fr/cours/html/codage_info/codage_des_nombres_signs_et_dci
maux.html
12.…
72
36

Chapitre 1 Cours Algorithmique Et Programmation 1

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Chapitre 1 Cours Algorithmique Et Programmation 1

Transféré par

Droits d'auteur :

Formats disponibles

Université Abdelmalek Essaadi

Faculté des Sciences et Techniques de

Intitulé du module Algorithmique et Programmation 1

Etablissement dont relève le module Faculté des Sciences et Techniques de Tanger

Filière Tronc commun: MIP , MIPC

Semestre d’appartenance du module S1

Initier les étudiants avec les éléments de

Un système de numération est une représentation de

En informatique, les systèmes de numération les plus

Décimal 10 0-9 121.9

Hexadécimal 16 0-9,A,B,C,D,E,F 1A7.F2

Octal 8 0-7 121,6

Binaire 2 0-1 1011.1101

En général, les nombres sont présentés en base décimale ou base 10.

La position respective des chiffres représente leur poids (unité,

La base d’un système numérique est le nombre de

( N ) r = [ (partie entière) , (fraction) ] r

Base d’un système

Notation polynomiale et poids de chiffres :

[N]r= an-1 rn-1+an-2 rn-2+…+ a0 r0 + a-m+1 r-m+1+a-m r-m

(N)2= [1101.101]2=1x23+1x22+1x20 + 1x2-1+ 1x2-3

Autres Exemples: [191.27]10 et [ 4021.2]5

[191.27]10 = 1X102 + 9X101 + 1X100 + 2X10-1 + 7X10-2

[ 4021.2]5 =4X53 + 0X52 + 2X51 + 1X50 + 2x5-1

Correspondance entre les Bases

Base16 Base10 Base 8 Base 2 Base16 Base10 Base 8 Base 2

Les mémoires mémorisent, transmettent et transforment Les

Un bit ne peut prendre que deux valeurs : 0 et 1.

Toute information sera traitée comme une suite de 0 et de 1.

En pratique la mémoire est organisée en octets (paquets de 8 bits).

Le système binaire est un système de numération utilisant la

Bit de poids Base

En faisant des divisions entières successives par 2, on obtient une

Trouver la représentation en base décimale de :

Conversion d’un nombre fractionnaire :

Le développement s’arrête lorsque la précision voulue

Règles de soustraction Exemple :

Conversion du nombre N exprimé dans la base 8

Conversion du nombre N exprimé dans la base 8 vers la

Conversion du nombre N exprimé dans la base 8 vers la

Conversion du nombre N exprimé dans la base

Conversion du nombre N exprimé dans la base

Conversion du nombre N exprimé dans la base

La représentation (ou codage) des nombres est nécessaire afin de les

Dans le codage des nombres, le principal problème rencontré est la

Les valeurs minimales et maximales des nombres manipulés par les

Un nombre entier peut être :

Un entier naturel (positif ou nul)

Le codage en machine est effectuée de la façon suivante :

Exemple : codage de l’entier (144)10 sur 2 octets :

1. Entiers relatifs positifs ou nuls

Représentation IEEE : codage en simple précision :

Les caractères sont des données non numériques : il n’y a pas

Les codes les plus connus sont :

En utilisant le code ASCII, écrire votre nom et votre prénom sans

Architecture des ordinateurs

Ordinateur: machine électronique programmable capable de réaliser des calculs

C’est une machine Hardware

Un ordinateur manipule des données.

Architecture des ordinateurs

Les théories mathématiques

1854 : Algèbre de Boole :

19 ème siècle : automate et machine à calcul
