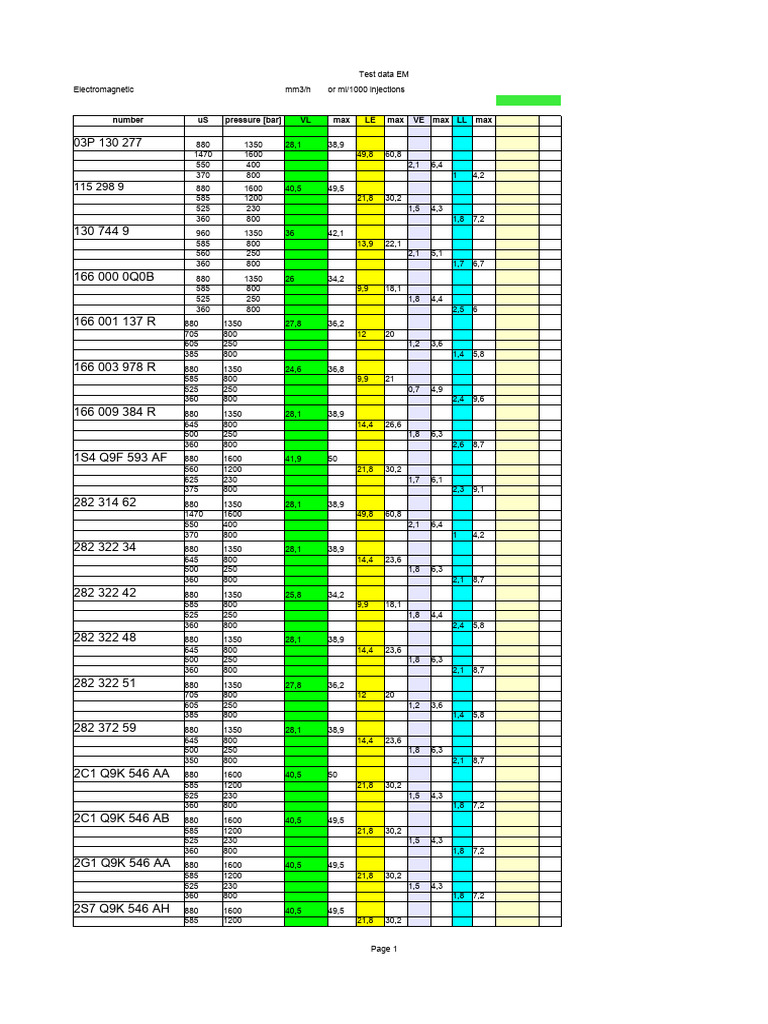

Test data EM

Electromagnetic mm3/h or ml/1000 injections

number uS pressure [bar] VL max LE max VE max LL max

03P 130 277 880 1350 28,1 38,9

1470 1600 49,8 60,8
550 400 2,1 6,4
370 800 1 4,2
115 298 9 880 1600 40,5 49,5
585 1200 21,8 30,2
525 230 1,5 4,3
360 800 1,8 7,2
130 744 9 960 1350 36 42,1
585 800 13,9 22,1
560 250 2,1 5,1
360 800 1,7 6,7
166 000 0Q0B 880 1350 26 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,5 6
166 001 137 R 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,8
166 003 978 R 880 1350 24,6 36,8
585 800 9,9 21
525 250 0,7 4,9
360 800 2,4 9,6
166 009 384 R 880 1350 28,1 38,9
645 800 14,4 26,6
500 250 1,8 6,3
360 800 2,6 8,7
1S4 Q9F 593 AF 880 1600 41,9 50
560 1200 21,8 30,2
625 230 1,7 6,1
375 800 2,3 9,1
282 314 62 880 1350 28,1 38,9
1470 1600 49,8 60,8
550 400 2,1 6,4
370 800 1 4,2
282 322 34 880 1350 28,1 38,9
645 800 14,4 23,6
500 250 1,8 6,3
360 800 2,1 8,7
282 322 42 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
282 322 48 880 1350 28,1 38,9
645 800 14,4 23,6
500 250 1,8 6,3
360 800 2,1 8,7
282 322 51 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,8
282 372 59 880 1350 28,1 38,9
645 800 14,4 23,6
500 250 1,8 6,3
350 800 2,1 8,7
2C1 Q9K 546 AA 880 1600 40,5 50
585 1200 21,8 30,2
525 230 1,5 4,3
360 800 1,8 7,2
2C1 Q9K 546 AB 880 1600 40,5 49,5
585 1200 21,8 30,2
525 230 1,5 4,3
360 800 1,8 7,2
2G1 Q9K 546 AA 880 1600 40,5 49,5
585 1200 21,8 30,2
525 230 1,5 4,3
360 800 1,8 7,2
2S7 Q9K 546 AH 880 1600 40,5 49,5
585 1200 21,8 30,2

Page 1
 Test data EM

525 230 1,5 4,3

360 800 1,8 7,2
2S7 Q9K 546 AJ 880 1600 40,5 49,5
585 1200 21,8 30,2
525 230 1,5 4,3
360 800 1,8 7,2
2T1 Q9F 593 AA 800 1600 41,9 50,1
560 1200 21,8 30,2
625 230 1,7 6,1
375 800 2,3 9,1
338 004 4X8 00 870 1350 57,9 72,2
565 800 27,8 36,8
495 250 2,3 6,1
360 800 2,6 10,6
338 004 A71 0 885 1600 50,2 59,1
585 1200 22,8 28,4
640 250 3,7 10,8
345 800 1,1 4,3
338 004 X40 0 885 1600 62,1 74,3
585 1200 19,4 24,2
640 250 1,4 2,6
395 800 1,1 4,3
338 004 X45 0 885 1600 45,2 55,2
585 1200 21,6 28,0
640 250 1,2 2,6
345 800 0,9 3,3
338 004 X80 0 870 1350 57,9 72,2
565 800 27,8 36,8
485 250 2,3 6,1
360 800 2,6 10,6
338 014 X50 0 870 1350 56,4 67,8
565 800 21 29
495 250 2,7 5,6
385 800 3,5 11,5
338 014 X51 0 870 1350 56,4 67,6
565 800 21 29
495 250 2,7 5,6
385 800 3,5 11,5
338 014 X80 0 870 1350 57,9 72,2
565 800 27,8 36,2
485 250 2,3 6,1
360 800 2,6 10,6
338 014 X81 0 870 1350 57,9 72,2
565 800 27,8 36,2
495 250 2,3 6,1
360 800 2,6 10,6
3S7 Q9K 546 AA 870 1350 29,9 42,1
565 800 13,9 24,1
545 250 1 5
350 800 2,4 9,6
3S7 Q9K 546 AB 870 1350 30 42,1
565 800 13,9 24,1
545 250 1 5
350 800 2,4 9,6
3S7 Q9K 546 AJ 880 1600 40,5 49,5
585 1200 21,8 30,2
525 230 1,5 4,3
360 800 1,8 7,2
3S7 Q9K 546 BB 870 1350 36,5 45,5
565 800 15 25
520 250 1,2 5
350 800 1,9 7,2
3S7 Q9K 546 CB 960 1350 35,9 42,1
585 800 13,9 22,1
560 250 2,1 5,1
360 800 1,7 6,7
4C1 Q9K 546 AB 870 1350 39,2 48,8
565 800 17,9 28,1
400 250 1 4
335 800 2,4 9,6
4S7 Q9K 546 BD 720 1500 34,7 43,3
585 1000 15,4 22,6
560 300 1,5 3,5
390 1000 2,3 9,6

Page 2
 Test data EM

5S7 Q9K 546 AB 1040 1350 51,6 63

630 800 10,9 17,7
575 300 1,7 3,9
335 800 0,3 1,5
665 017 012 1 885 1600 52,7 61,9
585 1200 29,8 38,6
640 250 5,5 7,9
290 800 1,8 7,2
665 017 032 1 885 1600 52,7 61,9
585 1200 29,8 38,6
640 250 5,5 7,9
290 800 1,8 7,2
6S7 Q9K 546 AA 1040 1350 47,3 56,7
630 800 9,9 18,1
575 300 2,1 4,9
335 800 0,8 3,5
6S7 Q9K 546 BA 1040 1350 43,2 52,8
630 800 10,9 19,1
575 300 2,1 4,9
335 800 0,8 3,5
770 147 491 5 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 6
770 147 494 3 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
770 147 700 5 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
770 147 731 2 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
770 147 801 6 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
771 149 715 3 880 1350 28,1 38,9
645 800 14,4 23,6
500 250 1,8 6,4
360 800 2,1 5,7
802 242 153 9 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,8
820 004 987 3 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
820 004 987 6 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
820 013 279 3 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
820 020 793 5 880 1350 24,6 36,8
585 800 9 21
525 250 0,7 4,8
360 800 2,4 9,6
820 024 024 4 880 1350 24,6 36,8
585 800 9 21
525 250 0,7 4,8
360 800 2,4 9,6
820 024 987 6 880 1350 25,8 34,6
585 800 9,9 18,1
525 250 1,6 4,4
360 800 2,4 5,8
820 033 302 2 880 1350 25,8 34,2

Page 3
 Test data EM

585 800 9,9 18,1

525 250 1,8 4,4
360 800 2,4 5,8
820 034 019 3 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
820 042 135 9 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,6
820 042 189 7 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,6
820 055 357 0 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 5,8
820 056 729 0 880 1350 28,1 38,9
645 800 14,4 23,6
500 250 1,8 6,4
360 800 2,1 8,7
820 067 677 0 880 1350 24,9 35,1
585 800 7 13
545 250 0,6 3,6
360 800 2,7 8,7
820 067 677 4 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,6
820 081 541 6 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,6
964 094 598 0 880 1350 21 34,2
645 800 13 23
545 250 1 5
350 800 1,5 6,3
965 638 998 0 880 1350 44 56
645 800 12 20
670 230 0,7 3,5
390 800 0,6 3,4
A64 607 009 87 880 1350 48,8 57,2
720 900 17,8 26,2
800 250 2,7 7,9
385 800 0,9 1,8
A66 401 700 21 860 1400 44,2 55,2
585 800 9,2 16,4
760 250 1,3 3,5
360 800 0,6 2,5
A66 501 701 21 885 1600 52,7 61,9
585 1200 29,8 38,6
640 250 5,5 7,9
290 800 1,8 7,2
EJB R00 501 Z 670 1350 36,5 45,5
565 800 15 25
520 250 1,2 5
350 800 1,9 7,7
EJB R00 502 Z 960 1350 35,9 42,1
585 800 10,9 12,1
560 250 2,1 5,1
360 800 1,7 6,7
EJB R00 901 Z 870 1350 56,4 67,4
565 800 21 29
495 250 2,6 5,6
385 800 3,5 11,5
EJB R01 001 A 880 1350 21,8 34,8
645 800 13 23
545 250 1 5
350 800 1,5 6,3
EJB R01 001 Z 880 1350 21,8 34,2
645 800 13 23

Page 4
 Test data EM

545 250 1 5
350 800 1,5 6,3
EJB R01 201 Z 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 6
EJB R01 301 Z 880 1600 41,9 50,1
560 1200 21,8 30,2
625 230 1,7 6,1
375 800 2,3 9,1
EJB R01 302 Z 880 1600 41,9 50,1
560 1200 21,8 30,2
625 230 1,7 6,1
375 800 2,3 9,1
EJB R01 401 D 880 1350 21 29
585 800 10,9 19,1
525 250 1,3 5,3
360 800 4 11,1
EJB R01 401 Z 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 6
EJB R01 601 Z 880 1600 41,9 50,1
560 1200 21,8 30,2
625 230 1,7 6,1
375 800 2,3 9,1
EJB R01 701 Z 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 6
EJB R01 801 A 880 1350 28,1 38,9
645 800 14,4 23,6
500 250 1,8 6,4
360 800 2,1 8,7
EJB R01 801 Z 880 1350 28,1 38,9
645 800 14,4 23,6
500 250 1,8 6,4
360 800 2,1 8,7
EJB R01 901 Z 870 1350 56,4 67,6
565 800 21 29
495 250 2,2 5,6
385 800 3,5 11,5
EJB R02 101 Z 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 6
EJB R02 201 Z 870 1350 34 46
565 800 13,9 22,1
545 250 1,4 5,6
375 800 2,4 9,6
EJB R02 301 Z 870 1350 56 67,4
565 800 21 29
495 250 2,2 5,6
385 800 3,5 11,5
EJB R02 401 Z 870 1350 57,9 72,3
565 800 27,8 36,2
495 250 2,6 10,6
360 800 2,6 11,6
EJB R02 601 Z 885 1600 52,7 61,9
585 1200 29,8 38,6
640 250 5,5 7,9
290 800 1,8 7,2
EJB R02 701 Z 880 1350 24,9 35,1
585 800 7 13
545 250 0,6 3,6
360 800 2,1 8,7
EJB R02 801 D 870 1350 56,4 67,6
565 800 21 29
495 250 2,2 5,6
385 800 3,5 11,5
EJB R02 901 D 870 1350 57,9 72,2
565 800 27,8 36,2
495 250 2,3 6,1

Page 5
 Test data EM

360 800 2,6 10,6

EJB R03 101 D 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,8
EJB R03 401 D 900 1400 46,6 59,4
610 800 13,3 19,2
650 250 1,3 5,3
360 800 0,6 2,4
EJB R03 401 Z 885 1600 52,7 61,9
585 1200 29,8 38,6
640 250 5,5 7,9
290 800 1,8 7,2
EJB R03 501 D 720 1500 36 44
585 1000 14,4 21,6
560 300 1 3
335 1000 0,8 2,2
EJB R03 601 D 870 1350 56,4 67,4
565 800 21 29
495 250 2,2 5,6
385 800 3,5 11,5
EJB R03 701 D 870 1350 57,6 72,2
565 800 27,8 36,2
495 250 2,3 6,1
360 800 2,6 10,6
EJB R03 801 D 880 1350 44 56
645 800 12 20
670 230 0,7 3,5
390 800 0,8 3,4
EJB R03 901 D 885 1600 62,1 74,3
585 1200 19,4 24,8
640 250 1,4 2,6
395 800 1,1 4,3
EJB R03 902 D 885 1600 62,1 74,3
585 1200 19,4 24,8
640 250 1,4 2,6
395 800 1,1 4,3
EJB R04 001 D 880 1350 28,1 38,9
645 800 14,4 23,6
500 250 1,8 6,4
360 800 2,1 5,7
EJB R04 101 D 880 1350 25,8 34,2
585 800 9,9 18,1
525 250 1,8 4,4
360 800 2,4 6
EJB R04 101 Z 880 1350 26,4 35,6
585 800 10,9 19,1
480 250 1 5
360 800 2,5 10.1
EJB R04 201 D 880 1350 48,8 57,2
720 900 17,8 26,2
800 250 2,7 7,9
385 800 0,9 1,8
EJB R04 401 D 880 1350 48,7 60,7
720 900 19,8 26,8
800 250 2,3 3,7
385 800 0,8 1,9
EJB R04 501 D 860 1400 51,4 60,4
585 800 9,3 13,3
760 250 1,8 3,8
360 800 0,6 2,7
EJB R04 601 D 885 1600 52,7 61,9
585 1200 29,8 38,6
640 250 5,5 7,9
290 800 1,8 7,2
EJB R04 701 D 860 1400 44,2 55,2
585 800 9,2 16,4
760 250 1,3 3,5
360 800 0,6 2,5
EJB R04 701 Z 885 1600 52,7 61,9
585 1200 29,8 38,6
640 250 5,5 7,9
290 800 1,8 7,2

Page 6
 Test data EM

EJB R04 901 D 1070 1600 53,3 65,1

670 1200 19,3 25,5
1070 230 3,2 9,6
450 800 0,9 3,9
EJB R05 101 D 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,8
EJB R05 102 D 880 1350 27,8 36,2
705 800 12 20
605 250 1,2 3,6
385 800 1,4 5,8
EJB R05 201 D 880 1350 24,9 35,1
585 800 7 13
545 250 0,6 3,6
360 800 2,1 8,7
EJB R05 301 D 880 1350 55,8 64,8
720 800 16,8 25,2
600 300 2,1 3,9
425 800 2,4 5,7
EJB R05 501 D 885 1600 45,2 55,2
585 1200 21,6 28,0
640 250 1,2 2,6
345 800 0,8 3,8
EJB R05 601 D 880 1350 28,1 38,9
645 800 14,4 23,6
500 250 1,8 6,4
360 800 2,1 8,7
EJD R00 101 Z 880 1600 40,5 49,5
585 1200 21,8 30,2
525 230 1,5 4,3
360 800 1,8 7,2
EJD R00 201 Z 880 1600 40,5 49,5
585 1200 21,8 30,2
525 230 1,5 4,3
360 800 1,8 7,2
EJD R00 202 Z 870 1350 29,9 42,1
565 800 13,9 24,1
545 250 1 5
350 800 2,4 10
EJD R00 301 Z 880 1600 40,5 49,5
585 1200 21 30,2
525 230 1,5 4,3
360 800 1,8 7,2
EJD R00 401 Z 880 1600 40,5 49,5
585 1200 21,8 30,2
525 230 1,5 4,3
360 800 1,8 7,2
EJD R00 402 Z 870 1350 39,2 48,8
565 800 17,9 28,1
400 250 2 4
335 800 2,4 9,6
EJD R00 501 Z 870 1350 36,5 45,5
565 800 15 25
520 250 1,2 5
350 800 1,9 7,8
EJD R00 504 Z 720 1500 34,2 43,3
585 1000 15,4 22,6
560 300 1,5 3,5
390 1000 2,3 9,1
EJD R00 601 D 1040 1350 51,6 63
630 800 10,9 17,7
575 300 1,7 3,9
335 800 0,3 1,5
EJD R00 701 D 1040 1350 47,3 56,7
630 800 9,9 18,1
575 300 2,1 4,9
335 800 0,6 2,1
EJD R00 801 D 1040 1350 43,2 52,8
630 800 10,9 19,1
575 300 2,1 5
335 800 0,7 2,3
EJD R01 101 0 870 1350 39,2 48,8
565 800 17,9 28,1
400 250 1 4,1

Page 7
 Test data EM

335 800 2,4 9,6

EJD R01 101 D 880 1350 24,6 36,8
585 800 9 21
525 250 0,7 4,9
360 800 2,4 9,6
EJD R01 401 Z 880 1350 24,6 36,8
585 800 9 21
525 250 0,7 4,9
360 800 2,4 9,6
EJD R01 701 Z 880 1350 24,6 36,8
585 800 9 21
525 250 0,7 4,9
360 800 2,4 9,6
EJD R01 801 A 880 1350 29,8 40,3
565 800 12,9 21,8
525 250 2 6
385 800 2,4 9,6
EJD R01 801 Z 880 1350 29,8 40,3
565 800 12,9 21,1
525 250 2 6
385 800 2,4 9,6
EJD R01 901 A 880 1350 48,5 65,6
565 800 20,8 33,2
525 250 2 6
385 800 2,4 9,6
EJD R02 101 Z 880 1350 24,6 36,8
585 800 9 21
525 250 0,7 4,8
360 800 2,4 9,6
EJD R02 201 Z 870 1350 34,1 46
565 800 13,9 22,1
545 250 1,4 5,6
375 800 2,4 9,6
EJD R02 801 D 880 1350 54,6 65,4
565 800 23 31,1
505 250 2 6
350 800 2,4 9,6
EJR R06 001 D 880 1350 44 56
645 800 12 20
670 230 0,7 3,5
390 800 0,8 3,4
EMB R00 101 D 1040 1350 53,1 64,9
630 800 12,9 21,1
575 300 1,8 4,2
335 800 0,6 2,4
F50 001 112 100 011 880 1350 55,8 64,2
720 800 16,8 25,2
600 300 2,1 3,9
425 800 2,4 5,7

Page 8
Test data EM

Page 9
Test data EM

Page 10
Test data EM

Page 11
Test data EM

Page 12
Test data EM

Page 13
Test data EM

Page 14
Test data EM

Page 15
