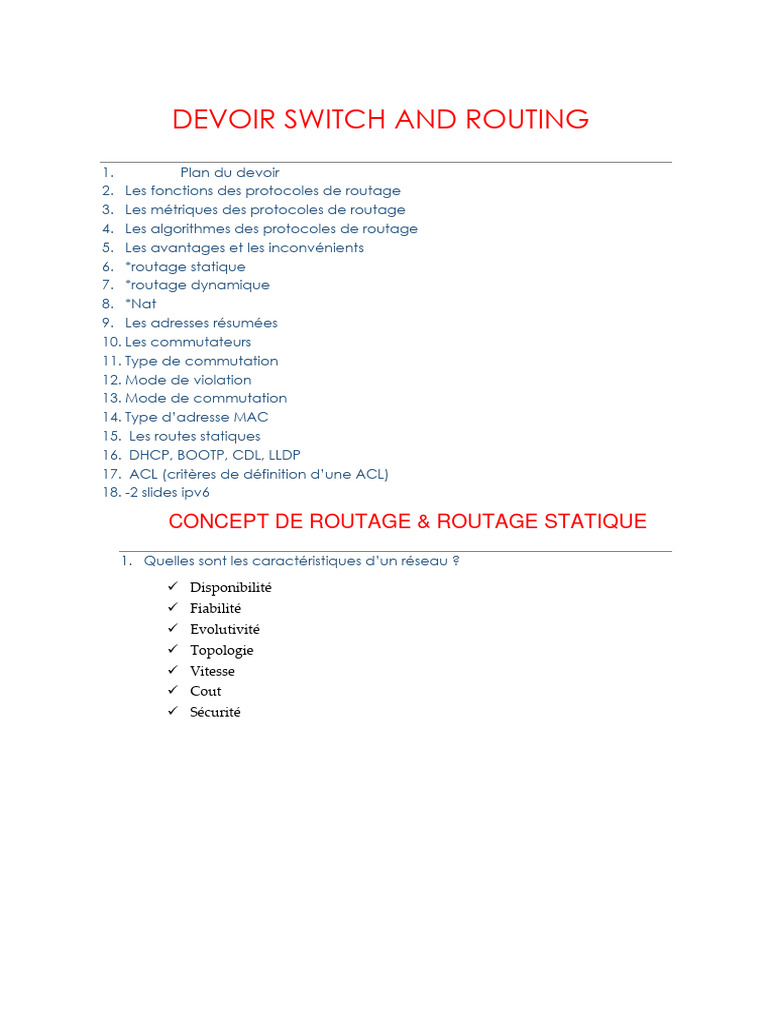

DEVOIR SWITCH AND ROUTING

1. Plan du devoir
2. Les fonctions des protocoles de routage
3. Les métriques des protocoles de routage
4. Les algorithmes des protocoles de routage
5. Les avantages et les inconvénients
6. *routage statique
7. *routage dynamique
8. *Nat
9. Les adresses résumées
10. Les commutateurs
11. Type de commutation
12. Mode de violation
13. Mode de commutation
14. Type d’adresse MAC
15. Les routes statiques
16. DHCP, BOOTP, CDL, LLDP
17. ACL (critères de définition d’une ACL)
18. -2 slides ipv6

CONCEPT DE ROUTAGE & ROUTAGE STATIQUE

1. Quelles sont les caractéristiques d’un réseau ?
✓ Disponibilité
✓ Fiabilité
✓ Evolutivité
✓ Topologie
✓ Vitesse
✓ Cout
✓ Sécurité
2. Quelles sont les composants d’un routeur ? (chap1 version 6 slide 6)
✓ Processeur
✓ Système d'exploitation
✓ Stockage et mémoire

Page 2 sur 27
3. Quelles sont les fonctions principales d’un routeur et quelle est sa fonction
générale?
Les fonctions principales d’un routeur sont :

Diriger les paquets destinés à des réseaux locaux et distants en

✓ déterminants le meilleur chemin pour l’envoi des paquets

✓ et en transférants les paquets vers leur destination

4. Quelles sont les informations d’adressage IP pour configurer un routeur ?

✓ Adresse IP
✓ Masque de sous réseau
✓ Passerelle par défaut

Page 3 sur 27
5. Quelle sont les logiciels d’émulations les plus utilisés?
Putty, terra Term, hyper Terminal

6. Quelles sont les taches effectuées lors d’une configuration d’un routeur ?
✓ Attribuer un nom
✓ Sécuriser l’accès à la gestion
✓ Configurer une bannière
✓ Sauvegarder la configuration

Page 4 sur 27
7. Qu’est-ce qu’une interface de bouclage et donner la commande qui
permet de la configurer ?

Une interface de bouclage est une interface logique interne du routeur

R1(config)#interface loopback numero_interface

Page 5 sur 27
 8. Quelles sont les commandes pour vérifier le fonctionnement d’une interface
et pour recueillir des informations plus détaillées?
Pour le fonctionnement on n’a :

Show ip interface brief

Show ip route

Show running-config

Pour recueillir des informations détaillées

Show ip interfaces

Show interfaces

9. Quelles sont les états d’une interface ?

Interface is up line protocol is up.

Interface is up line protocol is down.

Interface is down line protocol is down.

Interface is down line protocol is down administratively.

10. Quelles est la commande utilisées pour spécifier le nombre de ligne

effectué?
La commande est : Terminal length

Page 6 sur 27
11. Quelles sont les étapes de démarrage d’un routeur?

12. Quelles sont les types d’interfaces d’un routeur?

13. Quelles sont les fonctions utilisées pour le transfert de paquets d’un
routeur ?
✓ La fonction de détermination du chemin
✓ La fonction de commutation.

Page 7 sur 27
 14. Définissez la fonction de commutation d’un routeur et donner son
importance?

15. Compléter le tableau suivant : Routage statique

Avantages
Facile à implémenter dans un petit réseau.
Très sécurisé aucune annonce n’est
envoyée
Plus facile à comprendre par l’utilisateur
Inconvénients
La configuration et la maintenance
prennent du temps
Une intervention manuelle est nécessaire
pour réacheminer le trafic
La configuration présente des risques
d’erreurs pour les grands réseaux
particulièrement

16. Pourquoi un routage statique ?

✓ Elles ne sont pas annoncées sur les réseaux pour une meilleure sécurité
✓ Utilisent moins de bande passante
✓ Son chemin est connu

17. Quelles sont les 3 routes statiques donner les caractéristiques?

✓ Route statique récursives : seule l’adresse IP est connue
✓ Route statique connectées : Interfaces de sortie
✓ Route statique spécifiées : l’adresse IP et l’interface est connu

18. Définissez les termes suivants : route statique flottante, distance

administrative, la métrique, route statique par défaut, réseau d’extrémité ?
✓ Route statique flottante est une route utilisées pour fournir un chemin de secours
✓ Une route statique en cas de défaillance de la liaison.

Page 8 sur 27
 ✓ Distance administrative est une valeur comprise entre 0 et 255 elle définit la
préférence d’une source de routage.
✓ La métrique est la valeur utilisez pour mesurer la distance par rapport à un réseau
donné

✓ Une route statique par défaut est une route qui correspond à tous les paquets.
✓ Un réseau d’extrémité est un réseau accessible par une seule route

19. Quelles est la distance administratives des protocoles suivants

Origine de la route Distance administrative

0
Connectée
1
Statique
90
EIGRP externe
110
OSPF
120
RIP
115
IS-IS

200
BGP interne

20. Quelles sont les mesures des protocoles RIP EIGRP et OSPF ?

RIP IGRP/EIGRP OSPF/IS-IS

Nombre de sauts Bande passante Cout
Retard
Fiabilité

Page 9 sur 27
 Charge

21. Qu’est-ce qu’un résumé et pourquoi est-il nécessaire de la faire ?

Un résumé est un récapitulatif des informations de la table de routage

Elle permet de réduire les informations de la table de routage .

22. Donner la syntaxe pour configurer des routes statiques ipv4 et ipv6 ?
Router (config) # ip routenetworkmask {next-hop-ip | exit-intf}

SYNTHAXE ROUTES STATIQUES PAR DEFAUT

23. Qu’est-ce une table de routage et que contient la table de routage ?

24. Interpréter les entrées de la table de routage

Page 10 sur 27
25. Pourquoi le routeur effectuer-t-il deux recherches énumérer les ?
Pour bien acheminer le paquet vers sa destination .les 2 recherches sont :

Le prochain saut et de l’interface de sortie.

ROUTAGE DYNAMIQUE
26. Quelles sont les fonctions des protocoles de routage dynamique ?

27. Qu’est-ce qu’un protocole de routage et énumérer ses composants ?

Un protocole de routage est un ensemble de processus, d’algorithme et de messages

Qui sont utilisés pour échanger des informations de routage.

D’information de routage entre les routeurs. Elles sont composées :

Page 11 sur 27
 ✓ Structurer de données
✓ Messages de protocole de routage
✓ Algorithme

28. Quelles sont les avantages et inconvénients du routage dynamique

Inconvénients
Avantages
Utilisations des ressources du routeur
Les protocoles réagissent (BP, mémoire, etc.)
automatiquement aux modifications
topologique
Moins sécuriser
La configuration est moins sujette aux
erreurs.
Configuration plus complexe
Elle ne dépend pas de la taille des
réseaux

Approprier a toutes topologies

29. Qu’est-ce qu’un système autonome ?

30. Donner les algorithmes des protocoles suivants :

PROTOCOLES ALOGORITHME
RIP Bellman FORD
EIGRP DUAL
OSPF SPF

Page 12 sur 27
 31. Quelles est la différence entre les états de lien et les vecteurs de liens ?
Dresser un tableau afin de les comparer.

32. Qu’est-ce que la convergence ?

33. Quelle est la commande utilisée pour modifier le comportement par défaut
de récapitulation automatique du protocole RIP ?
No auto summary

34. Quelles sont les critères utilisés pour comparer les protocoles de routage ?
✓ Temps de convergence
✓ Evolutivité
✓ Utilisation des ressources
✓ Implémentation et maintenance

35. Quelles sont les compteurs de bases pour le fonctionnement de RIP ?

✓ Update (30s)
✓ Invalid (180s)
✓ Holddow (180s)
✓ Flush (240s)

36. Quelle est les commandes de dépannages d’un routeur ?

Show IP ROUTE

SHOW IP PROTOCOLS

DEBUG IP [nom_du_protocole]

37. Remplissez ce tableaux entres RIPv1 et RIPv2 en donnant les

caractéristiques de chacun ?

RIPv1 RIPV2
Class Full(les masques sont les mêmes) classes
Nombre de saut comme métrique
Supporter la technique vlsm
DA 120

Page 13 sur 27
38. Quelle est la commande utilisées pour permettre d’avertit aux routeurs
distants qu’il utilise rip

39. Quelles sont les étapes de configurations du protocole RIPng ?

✓ Configurer les interfaces des adresses ipv6
✓ Activer le routage ipv6 avec la commande ipv6 unicast-routing
✓ Activer le routage RIPng au niveau de l’interface.

40. Vers quelle adresses sont envoyer les mises à jour de RIPV1 et Ripv2
RIPV1 envoie vers 255.255.255.255 et RIPV2 vers 224.0.0.9

41. Quelles sont les types de commutateurs ?

✓ Fixe
✓ Modulaire
✓ Empilable

42. Quelles sont les principes sur lesquels reposent les réseaux commutés ?

43. Quelles sont les méthodes de transfert de paquet d’un commutateur ?

Page 14 sur 27
44. Quelles sont les 3 niveaux de la conception d’un LAN ?
✓ Couche d’accès
✓ Couche de distribution
✓ Couche principale

45. Quel est le rôle d’un réseau commutés

Page 15 sur 27
46. Rappeler la définition d’un domaine de broadcast et un domaine de
collision ?

47. Quelles sont les principales fonctions de la couche d’accès ?

Sécurité de port, Réseaux locaux virtuels, FastEthernet, Power over Ethernet

48. Quelles sont les étapes de la configuration de SSH?

Donner un nom à votre équipement

Configurer le nom du domaine (IP domaine-Name)

Générer la clé (CRYPTO KEY GENERATE RSA)

Créer utilisateur dans sa base de données locale

Activer les sessions ssh entrantes

Page 16 sur 27
49. Quelles sont les 3 façons de configurer les adresses MAC ?
✓ Adresses MAC statiques sécurisées
✓ Adresses MAC dynamiques sécurisée
✓ Adresses MAC sécurisées rémanentes

50. Quelles sont les 3 modes de violations d’un port expliquer ?

51. Qu’est-ce qu’un vlan et donner les types?

Un VLAN est une partition logique d'un réseau de couche 2.

Page 17 sur 27
52. Quels sont les avantages des vlan ?

Page 18 sur 27
53. Comment créer un vlan et affecter les ports ?

Page 19 sur 27
 54. Qu’est-ce que le mode auto-Mix ?

NAT & DHCP

55. Qu’est-ce qu’un NAT et sa fonction ?

56. Quelles sont les avantages et les inconvénients des NAT

Avantages
Conservation du schéma d’adressage
Augmentation de la souplesse des
connexions au réseau public
Assure Cohérence des schémas
d’adressages du réseau interne
Garantit la sécurité du réseau
Inconvénients
Dégradation des performances
Dégradation de la fonctionnalité de bout
en bout
Perte de la traçabilité IP de bout en bout
Perturbations éventuelle de l’établissement
des connexions TCP

Page 20 sur 27
56. Compléter les tableaux suivant :

NAT STATIQUE NAT DYNAMIQUE

Mappage sont configurés par
l’administrateur réseau et restent constant
Une seule adresse interne est traduite en
une seule adresse externe en utilisant un
pool d’adresses public
Il doit exister suffisamment d'adresses
publiques disponibles pour satisfaire le
nombre total de sessions utilisateur
simultanée

57. Quelles sont les étapes de la configuration d’un NAT statique ?

Elle implique 2 taches :

Page 21 sur 27
58. Quelles sont les étapes de la configuration d’un NAT dynamique ?

Page 22 sur 27
59. Tableau comparatif entre BOOTP ET DHCP

Page 23 sur 27
60. Qu’est-ce que le DHCP ?

61. Quelles sont les 3 méthodes d’attribution DHCPv4 ?

Attribution manuelle (attribuer une adresse IPv4 préallouée)

Attribution automatique (automatiquement et définitivement)

Attribution dynamique (attribue ou loue)

62. Quelles sont les 4 messages DHCPv4 et DHCPv6

✓ DHCPDISCOVER
✓ DHCPOFFER
✓ DHCPREQUEST
✓ DHCPPACK

Ipv6
RS (router sollicitation)
RA (router Advertisement)
NA (neighbor advertissement)
NS (neighbor solicitation)

Page 24 sur 27
63. Quelle sont les étapes de configurations du DHCPv4 ?

64. Quelles sont les commandes qui permettent de vérifier DHCPv4

65. Que fait la commande Helper-address ?

Elle permet de transférer les diffusions DHCPv4 au serveur DHCPv4.

Page 25 sur 27
66. Qu’est ce qu’un SLAAC ?

67. Quelles sont les 3 façons d’obtenir des adresses ipv6 automatique
SLAAC (uniquement pour le routeur)

DHCPv6 sans état (slaac et DHCPv6 utilise le routeur et le serveur DHCPv6)

DHCPv6 avec état (serveur DHCPv6)

68. Quelles sont les commandes utilisées pour indiquer que le RA est envoyé et
pour l’option sans états.
Router (config-if) # ipv6 nd other-config-flag

Router (config-if) # ipv6 nd managed-config-flag

69. Que signifies:

M O Signification
0 0 Message contient des
informations d’adressages
mais je dois contacter le
serveur DHCPv6
0 1 Contacter le serveur DHCP
pour obtenir d’autres
informations
1 DHCP avec état

ACL
70. Quelles sont les critères pour écrire ACL ?
✓ .l’adresse IP source du paquet
✓ .l’adresse IP de destination
✓ Types de protocoles

Page 26 sur 27
71. Ou doit etre placer l’acl ?

Page 27 sur 27
