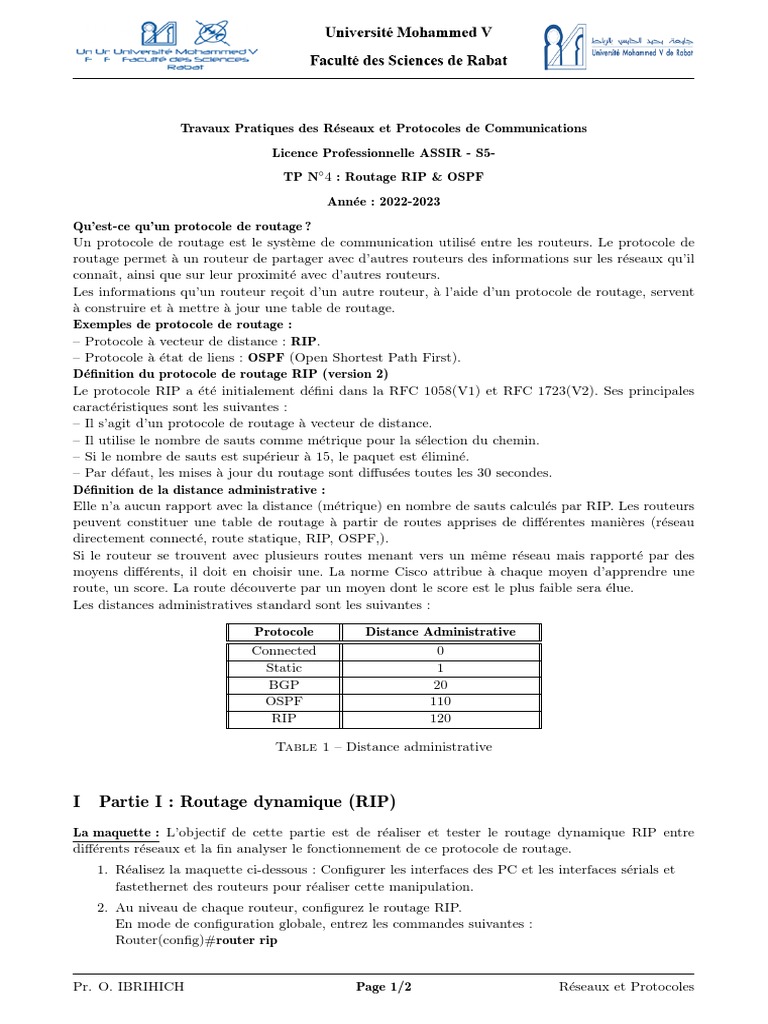

Travaux Pratiques des Réseaux et Protocoles de Communications

Licence Professionnelle ASSIR - S5-
TP N◦ 4 : Routage RIP & OSPF
Année : 2022-2023
Qu’est-ce qu’un protocole de routage ?
Un protocole de routage est le système de communication utilisé entre les routeurs. Le protocole de
routage permet à un routeur de partager avec d’autres routeurs des informations sur les réseaux qu’il
connaı̂t, ainsi que sur leur proximité avec d’autres routeurs.
Les informations qu’un routeur reçoit d’un autre routeur, à l’aide d’un protocole de routage, servent
à construire et à mettre à jour une table de routage.
Exemples de protocole de routage :
– Protocole à vecteur de distance : RIP.
– Protocole à état de liens : OSPF (Open Shortest Path First).
Définition du protocole de routage RIP (version 2)
Le protocole RIP a été initialement défini dans la RFC 1058(V1) et RFC 1723(V2). Ses principales
caractéristiques sont les suivantes :
– Il s’agit d’un protocole de routage à vecteur de distance.
– Il utilise le nombre de sauts comme métrique pour la sélection du chemin.
– Si le nombre de sauts est supérieur à 15, le paquet est éliminé.
– Par défaut, les mises à jour du routage sont diffusées toutes les 30 secondes.
Définition de la distance administrative :
Elle n’a aucun rapport avec la distance (métrique) en nombre de sauts calculés par RIP. Les routeurs
peuvent constituer une table de routage à partir de routes apprises de différentes manières (réseau
directement connecté, route statique, RIP, OSPF,).
Si le routeur se trouvent avec plusieurs routes menant vers un même réseau mais rapporté par des
moyens différents, il doit en choisir une. La norme Cisco attribue à chaque moyen d’apprendre une
route, un score. La route découverte par un moyen dont le score est le plus faible sera élue.
Les distances administratives standard sont les suivantes :

Protocole Distance Administrative

Connected 0
Static 1
BGP 20
OSPF 110
RIP 120

Table 1 – Distance administrative

I Partie I : Routage dynamique (RIP)

La maquette : L’objectif de cette partie est de réaliser et tester le routage dynamique RIP entre
différents réseaux et la fin analyser le fonctionnement de ce protocole de routage.
1. Réalisez la maquette ci-dessous : Configurer les interfaces des PC et les interfaces sérials et
fastethernet des routeurs pour réaliser cette manipulation.
2. Au niveau de chaque routeur, configurez le routage RIP.
En mode de configuration globale, entrez les commandes suivantes :
Router(config)#router rip

Pr. O. IBRIHICH Page 1/2 Réseaux et Protocoles

 Router(config-router)#network @réseau1
Router(config-router)#network @réseau2
Router(config-router)#network @réseau3

3. Testez la bonne communication entre PC0 et PC1. Utilisez le mode simulation pour savoir par
quel chemin (route) l’information circule.
4. Mettez hors tension le routeur6 et testez la communication entre PC0 et PC1. Commentez.
5. Quelle commande faut-il lancer pour visualiser la table de routage IP de votre routeur ?
Recopiez et commentez le résultat.
Les avantages du RIP sont :
- S’adapte automatiquement après une panne ou un ajout d’équipement.
- Sa grande simplicité de configuration et de déploiement.

II Partie II : Routage dynamique (OSPF)

La maquette : L’objectif de cette partie est de supprimer maintenant le routage RIP et de le remplacer
par le routage dynamique en utilisant le protocole de routage OSPF.
1. Supprimez le routage RIP au niveau de chaque routeur.
2. Configurez le routage OSPF sur tous les routeurs.
En mode de configuration globale, entrez les commandes suivantes :
Router(config)#router OSPF 1
Router(config-router)#network @réseau1 masque générique area 0
Router(config-router)#network @réseau2 masque générique area 0
Router(config-router)#network @réseau3 masque générique area 0
3. Testez la connexion.

III Synthèse
1. Afficher table de routage : show ip route.
2. Vérifier la configuration en cours : show run.
3. Enregistrer les configurations dans nvram : la commande write / wr.
4. Afficher l’état des interfaces : show ip interface brief.
5. Afficher les routes RIP/OSPF : show ip rip/OSPF database.
6. Afficher l’état du protocole RIP/OSPF : show ip protocols.
7. Tester la connexion.
