Fonctions de système

3.3 Traitement d’attributs de qualité

Signaux d’entrée binaires affectables (type de données SPS)

Figure 3-33 indique les sources possibles pour la connexion d'un signal d'entrée binaire. Dépendamment de
la source, différents attributs de qualité peuvent être réglés :
• Plan CFC : voir description dans le chapitre 3.3.3 Traitement/Influencement de la qualité par l'utilisateur
dans plans CFC
• Connexion GOOSE : voir description dans le chapitre 3.3.2 Traitement/Influencement de la qualité par
l'utilisateur dans l'éditeur communication GOOSE
• Matériel de l’appareil : Aucun des attributs de qualité ne sont réglés ou supportés.

[loquali2-230212-01.tif, 1, fr_FR]

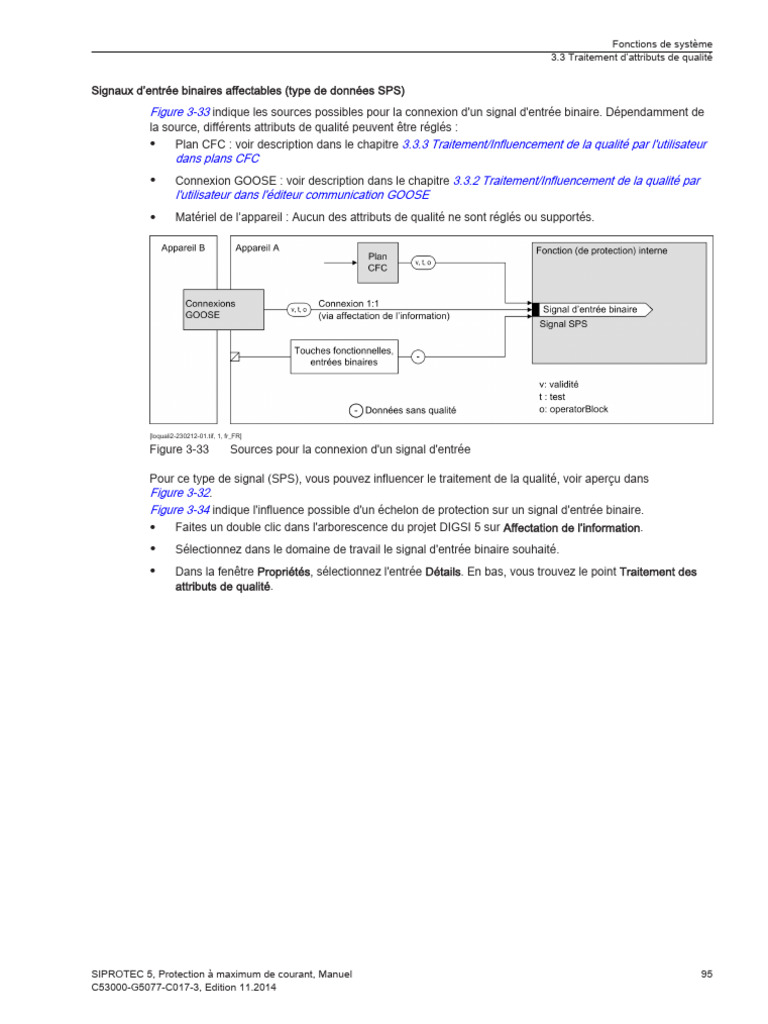

Figure 3-33 Sources pour la connexion d'un signal d'entrée

Pour ce type de signal (SPS), vous pouvez influencer le traitement de la qualité, voir aperçu dans
Figure 3-32.
Figure 3-34 indique l'influence possible d'un échelon de protection sur un signal d'entrée binaire.
• Faites un double clic dans l'arborescence du projet DIGSI 5 sur Affectation de l’information.
• Sélectionnez dans le domaine de travail le signal d'entrée binaire souhaité.

• Dans la fenêtre Propriétés, sélectionnez l'entrée Détails. En bas, vous trouvez le point Traitement des
attributs de qualité.
