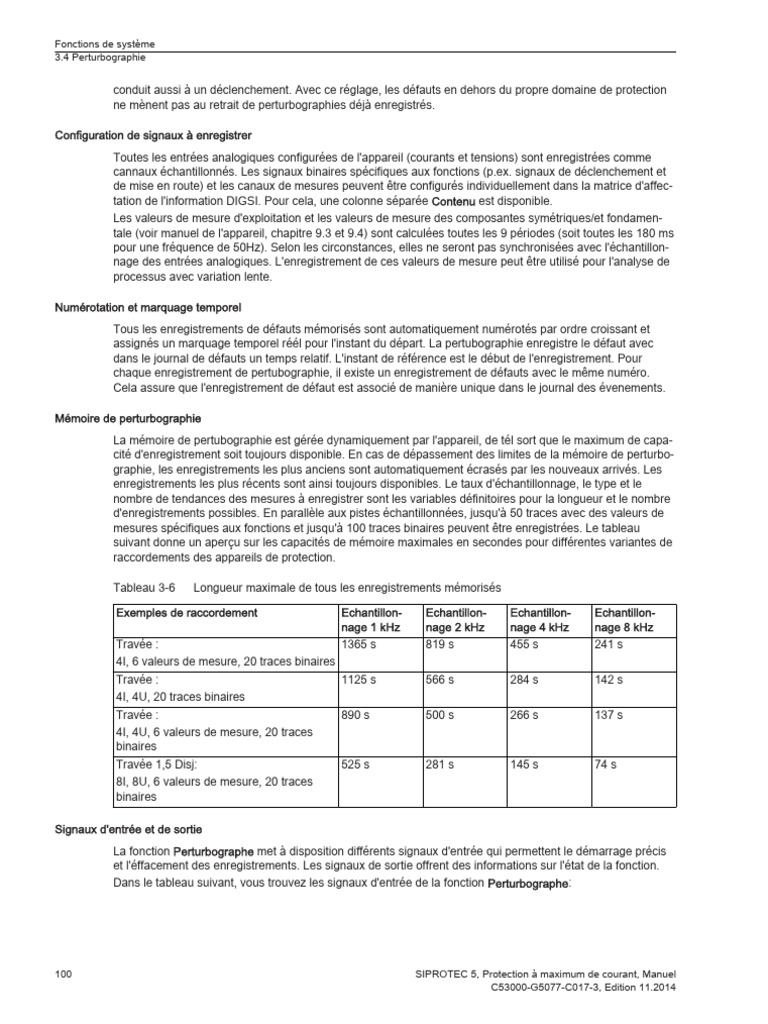

Fonctions de système

3.4 Perturbographie

conduit aussi à un déclenchement. Avec ce réglage, les défauts en dehors du propre domaine de protection
ne mènent pas au retrait de perturbographies déjà enregistrés.

Configuration de signaux à enregistrer

Toutes les entrées analogiques configurées de l'appareil (courants et tensions) sont enregistrées comme
cannaux échantillonnés. Les signaux binaires spécifiques aux fonctions (p.ex. signaux de déclenchement et
de mise en route) et les canaux de mesures peuvent être configurés individuellement dans la matrice d'affec-
tation de l'information DIGSI. Pour cela, une colonne séparée Contenu est disponible.
Les valeurs de mesure d'exploitation et les valeurs de mesure des composantes symétriques/et fondamen-
tale (voir manuel de l'appareil, chapitre 9.3 et 9.4) sont calculées toutes les 9 périodes (soit toutes les 180 ms
pour une fréquence de 50Hz). Selon les circonstances, elles ne seront pas synchronisées avec l'échantillon-
nage des entrées analogiques. L'enregistrement de ces valeurs de mesure peut être utilisé pour l'analyse de
processus avec variation lente.

Numérotation et marquage temporel

Tous les enregistrements de défauts mémorisés sont automatiquement numérotés par ordre croissant et
assignés un marquage temporel réél pour l'instant du départ. La pertubographie enregistre le défaut avec
dans le journal de défauts un temps relatif. L'instant de référence est le début de l'enregistrement. Pour
chaque enregistrement de pertubographie, il existe un enregistrement de défauts avec le même numéro.
Cela assure que l'enregistrement de défaut est associé de manière unique dans le journal des évenements.

Mémoire de perturbographie
La mémoire de pertubographie est gérée dynamiquement par l'appareil, de tél sort que le maximum de capa-
cité d'enregistrement soit toujours disponible. En cas de dépassement des limites de la mémoire de perturbo-
graphie, les enregistrements les plus anciens sont automatiquement écrasés par les nouveaux arrivés. Les
enregistrements les plus récents sont ainsi toujours disponibles. Le taux d'échantillonnage, le type et le
nombre de tendances des mesures à enregistrer sont les variables définitoires pour la longueur et le nombre
d'enregistrements possibles. En parallèle aux pistes échantillonnées, jusqu'à 50 traces avec des valeurs de
mesures spécifiques aux fonctions et jusqu'à 100 traces binaires peuvent être enregistrées. Le tableau
suivant donne un aperçu sur les capacités de mémoire maximales en secondes pour différentes variantes de
raccordements des appareils de protection.

Tableau 3-6 Longueur maximale de tous les enregistrements mémorisés

Exemples de raccordement Echantillon- Echantillon- Echantillon- Echantillon-

nage 1 kHz nage 2 kHz nage 4 kHz nage 8 kHz
Travée : 1365 s 819 s 455 s 241 s
4I, 6 valeurs de mesure, 20 traces binaires
Travée : 1125 s 566 s 284 s 142 s
4I, 4U, 20 traces binaires
Travée : 890 s 500 s 266 s 137 s
4I, 4U, 6 valeurs de mesure, 20 traces
binaires
Travée 1,5 Disj: 525 s 281 s 145 s 74 s
8I, 8U, 6 valeurs de mesure, 20 traces
binaires

Signaux d'entrée et de sortie

La fonction Perturbographe met à disposition différents signaux d'entrée qui permettent le démarrage précis
et l'éffacement des enregistrements. Les signaux de sortie offrent des informations sur l'état de la fonction.
Dans le tableau suivant, vous trouvez les signaux d'entrée de la fonction Perturbographe:

100 SIPROTEC 5, Protection à maximum de courant, Manuel

C53000-G5077-C017-3, Edition 11.2014
