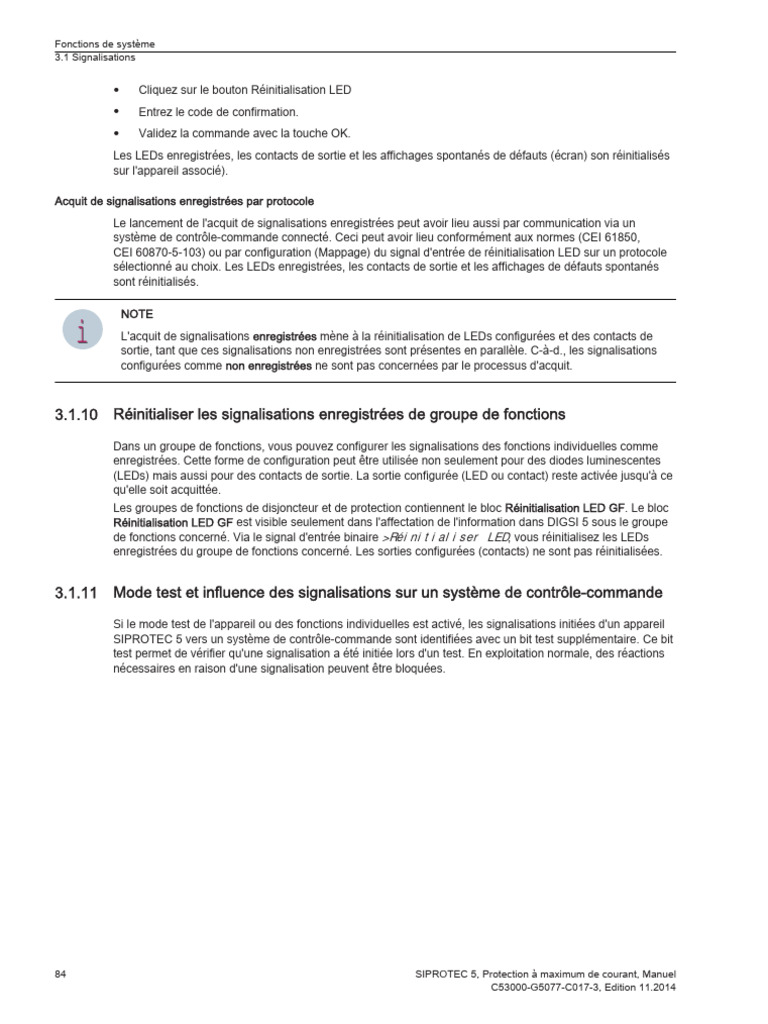

Fonctions de système

3.1 Signalisations

• Cliquez sur le bouton Réinitialisation LED

• Entrez le code de confirmation.

• Validez la commande avec la touche OK.

Les LEDs enregistrées, les contacts de sortie et les affichages spontanés de défauts (écran) son réinitialisés
sur l'appareil associé).

Acquit de signalisations enregistrées par protocole

Le lancement de l'acquit de signalisations enregistrées peut avoir lieu aussi par communication via un
système de contrôle-commande connecté. Ceci peut avoir lieu conformément aux normes (CEI 61850,
CEI 60870-5-103) ou par configuration (Mappage) du signal d'entrée de réinitialisation LED sur un protocole
sélectionné au choix. Les LEDs enregistrées, les contacts de sortie et les affichages de défauts spontanés
sont réinitialisés.

NOTE

i L'acquit de signalisations enregistrées mène à la réinitialisation de LEDs configurées et des contacts de

sortie, tant que ces signalisations non enregistrées sont présentes en parallèle. C-à-d., les signalisations
configurées comme non enregistrées ne sont pas concernées par le processus d'acquit.

3.1.10 Réinitialiser les signalisations enregistrées de groupe de fonctions

Dans un groupe de fonctions, vous pouvez configurer les signalisations des fonctions individuelles comme
enregistrées. Cette forme de configuration peut être utilisée non seulement pour des diodes luminescentes
(LEDs) mais aussi pour des contacts de sortie. La sortie configurée (LED ou contact) reste activée jusqu'à ce
qu'elle soit acquittée.
Les groupes de fonctions de disjoncteur et de protection contiennent le bloc Réinitialisation LED GF. Le bloc
Réinitialisation LED GF est visible seulement dans l'affectation de l'information dans DIGSI 5 sous le groupe
de fonctions concerné. Via le signal d'entrée binaire >Réinitialiser LED, vous réinitialisez les LEDs
enregistrées du groupe de fonctions concerné. Les sorties configurées (contacts) ne sont pas réinitialisées.

3.1.11 Mode test et influence des signalisations sur un système de contrôle-commande

Si le mode test de l'appareil ou des fonctions individuelles est activé, les signalisations initiées d'un appareil
SIPROTEC 5 vers un système de contrôle-commande sont identifiées avec un bit test supplémentaire. Ce bit
test permet de vérifier qu'une signalisation a été initiée lors d'un test. En exploitation normale, des réactions
nécessaires en raison d'une signalisation peuvent être bloquées.
