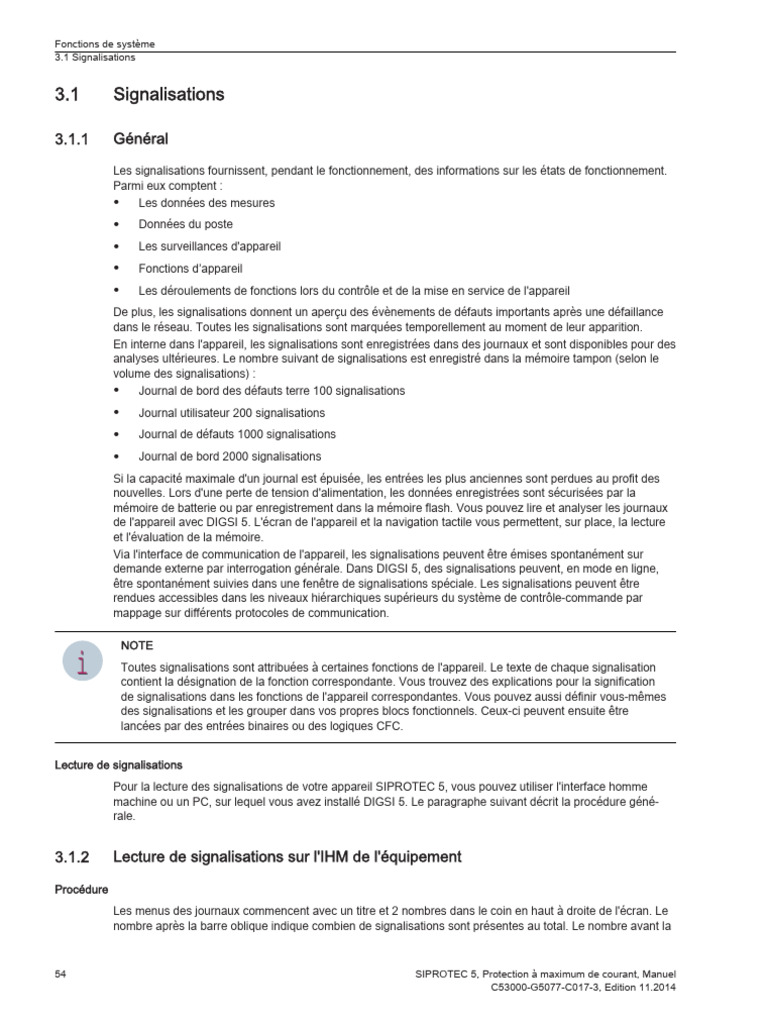

Fonctions de système

3.1 Signalisations

3.1 Signalisations

3.1.1 Général

Les signalisations fournissent, pendant le fonctionnement, des informations sur les états de fonctionnement.
Parmi eux comptent :
• Les données des mesures
• Données du poste

• Les surveillances d'appareil

• Fonctions d’appareil

• Les déroulements de fonctions lors du contrôle et de la mise en service de l'appareil

De plus, les signalisations donnent un aperçu des évènements de défauts importants après une défaillance
dans le réseau. Toutes les signalisations sont marquées temporellement au moment de leur apparition.
En interne dans l'appareil, les signalisations sont enregistrées dans des journaux et sont disponibles pour des
analyses ultérieures. Le nombre suivant de signalisations est enregistré dans la mémoire tampon (selon le
volume des signalisations) :
• Journal de bord des défauts terre 100 signalisations
• Journal utilisateur 200 signalisations

• Journal de défauts 1000 signalisations

• Journal de bord 2000 signalisations

Si la capacité maximale d'un journal est épuisée, les entrées les plus anciennes sont perdues au profit des
nouvelles. Lors d'une perte de tension d'alimentation, les données enregistrées sont sécurisées par la
mémoire de batterie ou par enregistrement dans la mémoire flash. Vous pouvez lire et analyser les journaux
de l'appareil avec DIGSI 5. L'écran de l'appareil et la navigation tactile vous permettent, sur place, la lecture
et l'évaluation de la mémoire.
Via l'interface de communication de l'appareil, les signalisations peuvent être émises spontanément sur
demande externe par interrogation générale. Dans DIGSI 5, des signalisations peuvent, en mode en ligne,
être spontanément suivies dans une fenêtre de signalisations spéciale. Les signalisations peuvent être
rendues accessibles dans les niveaux hiérarchiques supérieurs du système de contrôle-commande par
mappage sur différents protocoles de communication.

NOTE

i Toutes signalisations sont attribuées à certaines fonctions de l'appareil. Le texte de chaque signalisation
contient la désignation de la fonction correspondante. Vous trouvez des explications pour la signification
de signalisations dans les fonctions de l'appareil correspondantes. Vous pouvez aussi définir vous-mêmes
des signalisations et les grouper dans vos propres blocs fonctionnels. Ceux-ci peuvent ensuite être
lancées par des entrées binaires ou des logiques CFC.

Lecture de signalisations
Pour la lecture des signalisations de votre appareil SIPROTEC 5, vous pouvez utiliser l'interface homme
machine ou un PC, sur lequel vous avez installé DIGSI 5. Le paragraphe suivant décrit la procédure géné-
rale.

3.1.2 Lecture de signalisations sur l'IHM de l'équipement

Procédure
Les menus des journaux commencent avec un titre et 2 nombres dans le coin en haut à droite de l'écran. Le
nombre après la barre oblique indique combien de signalisations sont présentes au total. Le nombre avant la
