3.1.5.7 Journal de communication

L'enregistrement des événements liés à : un défaut, une opération de diagnostic ou au taux de charge de la
communication, est réalisé pour toutes les interfaces physiques de communication configurées. Dans le
journal de communication, jusqu'à 500 signalisations peuvent être enregistrées. L'enregistrement dans le
journal a lieu séparément pour chaque port de communication des modules de communication configurés.

Lecture à partir du PC avec DIGSI 5

• Pour accéder au journal de communication de l'appareil SIPROTEC 5, utilisez la fenêtre de l'arbores-

cence du projet.
Accès en ligne → USB → Projet → Suite Test → Module de communication

• Sélectionnez ensuite :
J:Ethernet embarqué → Journal de communication
L'état du dernier journal de communication téléchargé depuis l'appareil est affiché sous le champ de
Marquage temporel.
• Pour l'actualisation (Synchronisation avec l'appareil) cliquez sur le bouton actualiser dans l'en-tête de la
liste des signalisations.

[sccompuf-140912-01.tif, 1, fr_FR]

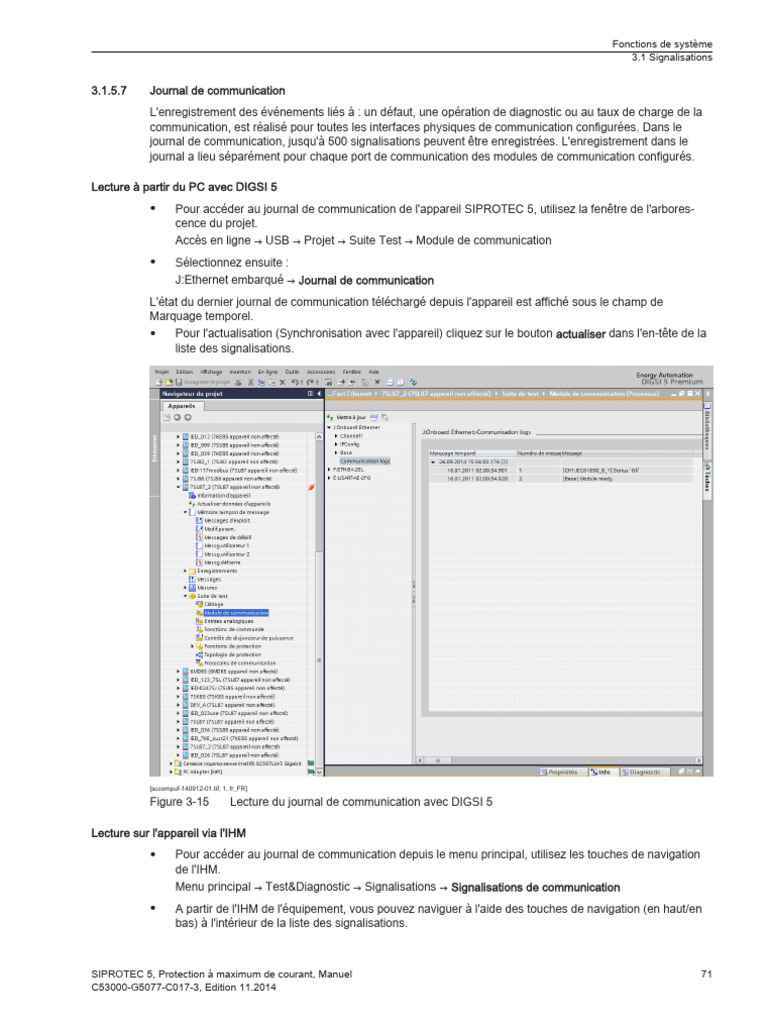

Figure 3-15 Lecture du journal de communication avec DIGSI 5

Lecture sur l'appareil via l'IHM

• Pour accéder au journal de communication depuis le menu principal, utilisez les touches de navigation
de l'IHM.
Menu principal → Test&Diagnostic → Signalisations → Signalisations de communication

• A partir de l'IHM de l'équipement, vous pouvez naviguer à l'aide des touches de navigation (en haut/en
bas) à l'intérieur de la liste des signalisations.
