Fonctions de système

3.1 Signalisations

perte de tension d'alimentation, les données enregistrées sont sécurisées par la mémoire de batterie ou par
enregistrement dans la mémoire flash. Vous pouvez lire et analyser les journaux de l'appareil avec DIGSI 5.
L'écran de l'appareil et la navigation tactile vous permettent, sur place, la lecture et l'analyse des journaux.

Configurabilité des journaux

La capacité maximale des signalisations enregistrables dans les journaux configrables (par ex. journal de
défauts sensibles à la terre) est renseignée dans des colonnes spéciellement dédiées dans la matrice de
routage des informations de DIGSI 5.

Procédure

• Pour accéder à l'affectation des informations de l'appareil SIPROTEC 5, utilisez la fenêtre de l'arbores-
cence du projet. L'accès a lieu exclusivement via le projet :
Projet → Appareil → Affectation de l'information

• Sélectionnez la colonne d'affectation appropriée dans la matrice :

Cible → Journal → Colonne Journal de bord des défauts terre

• L'affectation de la signalisation sélectionnée a lieu avec un clic droit de souris. Sélectionnez dans la liste
de sélection une des options :
– Affecté (X)
– Non affecté

[scinfpuf-191012-01.tif, 1, fr_FR]

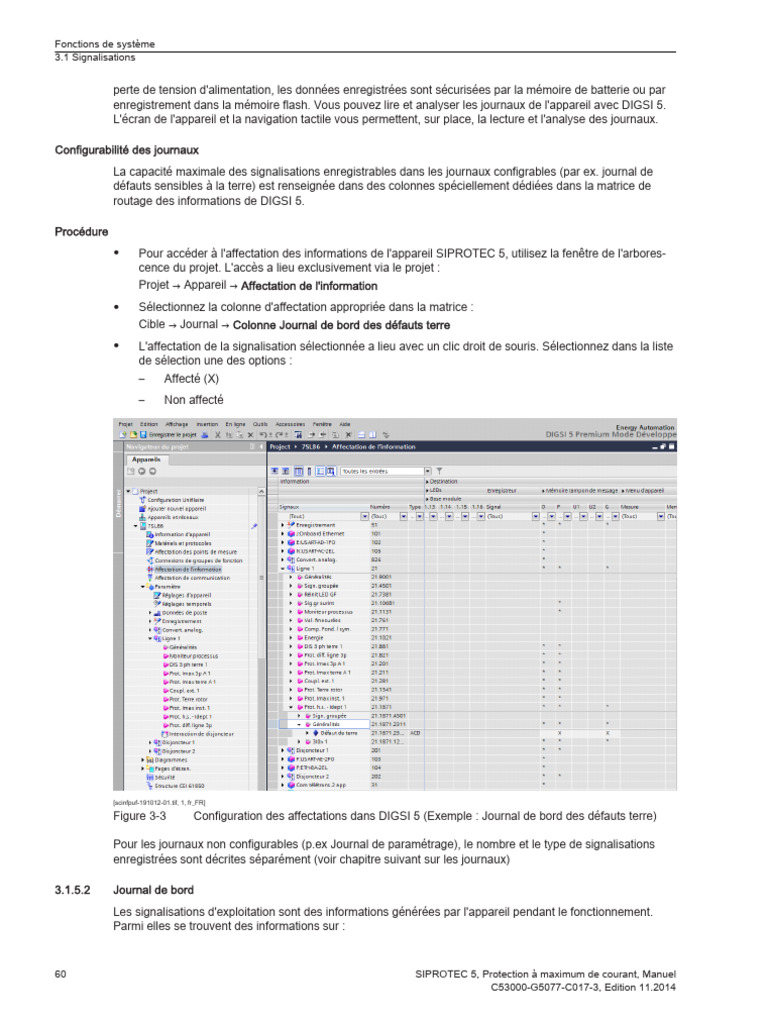

Figure 3-3 Configuration des affectations dans DIGSI 5 (Exemple : Journal de bord des défauts terre)

Pour les journaux non configurables (p.ex Journal de paramétrage), le nombre et le type de signalisations
enregistrées sont décrites séparément (voir chapitre suivant sur les journaux)

3.1.5.2 Journal de bord

Les signalisations d'exploitation sont des informations générées par l'appareil pendant le fonctionnement.
Parmi elles se trouvent des informations sur :
