Fonctions de système

3.3 Traitement d’attributs de qualité

3.3.4 Traitement/Influencement de la qualité par l'utilisateur dans les fonctions internes

de l'appareil

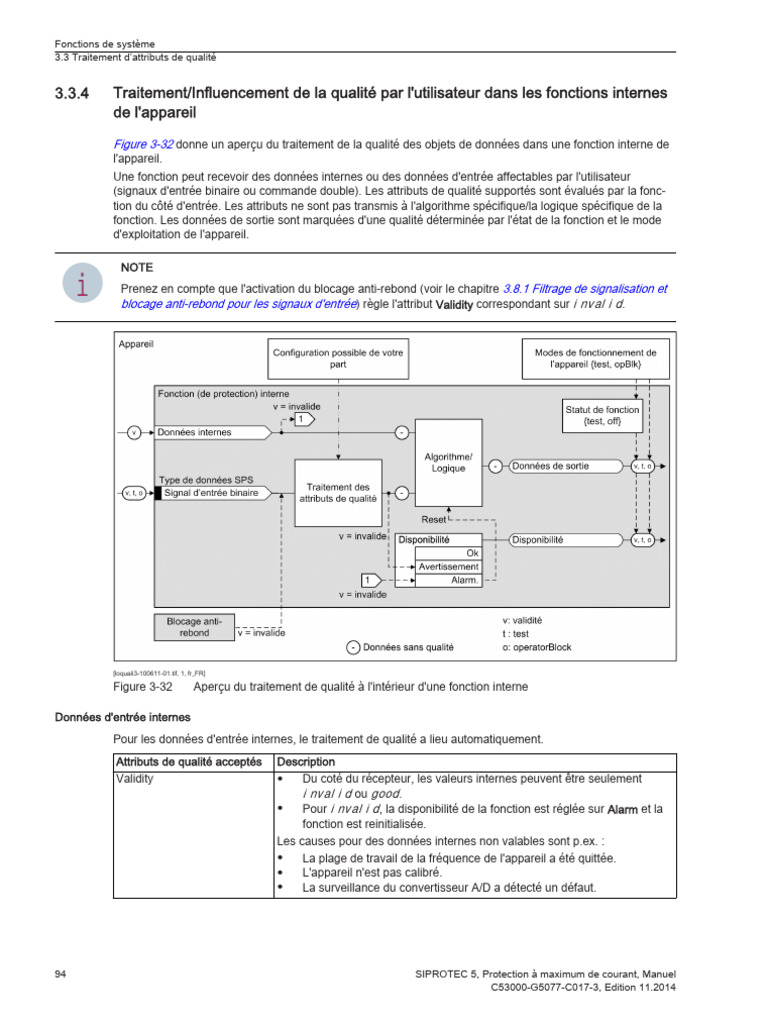

Figure 3-32 donne un aperçu du traitement de la qualité des objets de données dans une fonction interne de
l'appareil.
Une fonction peut recevoir des données internes ou des données d'entrée affectables par l'utilisateur
(signaux d'entrée binaire ou commande double). Les attributs de qualité supportés sont évalués par la fonc-
tion du côté d'entrée. Les attributs ne sont pas transmis à l'algorithme spécifique/la logique spécifique de la
fonction. Les données de sortie sont marquées d'une qualité déterminée par l'état de la fonction et le mode
d'exploitation de l'appareil.

NOTE

i Prenez en compte que l'activation du blocage anti-rebond (voir le chapitre 3.8.1 Filtrage de signalisation et
blocage anti-rebond pour les signaux d'entrée) règle l'attribut Validity correspondant sur invalid.

[loquali3-100611-01.tif, 1, fr_FR]

Figure 3-32 Aperçu du traitement de qualité à l'intérieur d'une fonction interne

Données d'entrée internes

Pour les données d'entrée internes, le traitement de qualité a lieu automatiquement.
Attributs de qualité acceptés Description
Validity • Du coté du récepteur, les valeurs internes peuvent être seulement
invalid ou good.
• Pour invalid, la disponibilité de la fonction est réglée sur Alarm et la
fonction est reinitialisée.
Les causes pour des données internes non valables sont p.ex. :
• La plage de travail de la fréquence de l'appareil a été quittée.
• L'appareil n'est pas calibré.
• La surveillance du convertisseur A/D a détecté un défaut.
