Fonctions de système

3.4 Perturbographie

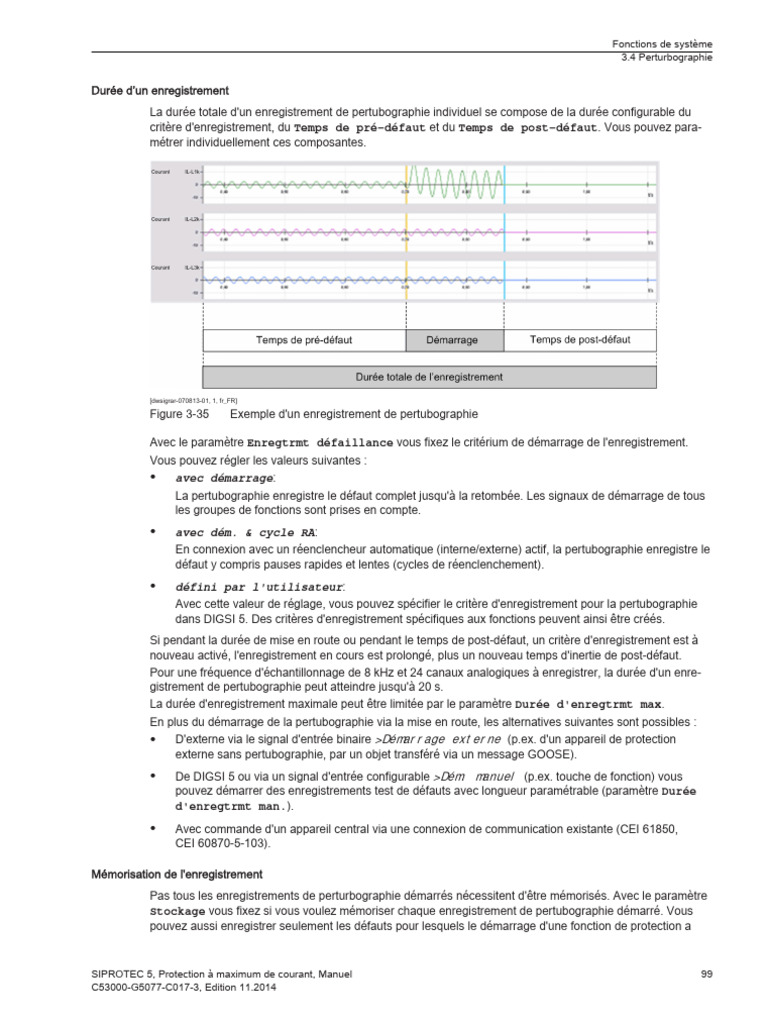

Durée d’un enregistrement

La durée totale d'un enregistrement de pertubographie individuel se compose de la durée configurable du
critère d'enregistrement, du Temps de pré-défaut et du Temps de post-défaut. Vous pouvez para-
métrer individuellement ces composantes.

[dwsigrar-070813-01, 1, fr_FR]

Figure 3-35 Exemple d'un enregistrement de pertubographie

Avec le paramètre Enregtrmt défaillance vous fixez le critérium de démarrage de l'enregistrement.

Vous pouvez régler les valeurs suivantes :
• avec démarrage:
La pertubographie enregistre le défaut complet jusqu'à la retombée. Les signaux de démarrage de tous
les groupes de fonctions sont prises en compte.

• avec dém. & cycle RA:

En connexion avec un réenclencheur automatique (interne/externe) actif, la pertubographie enregistre le
défaut y compris pauses rapides et lentes (cycles de réenclenchement).

• défini par l'utilisateur:

Avec cette valeur de réglage, vous pouvez spécifier le critère d'enregistrement pour la pertubographie
dans DIGSI 5. Des critères d'enregistrement spécifiques aux fonctions peuvent ainsi être créés.
Si pendant la durée de mise en route ou pendant le temps de post-défaut, un critère d'enregistrement est à
nouveau activé, l'enregistrement en cours est prolongé, plus un nouveau temps d'inertie de post-défaut.
Pour une fréquence d'échantillonnage de 8 kHz et 24 canaux analogiques à enregistrer, la durée d'un enre-
gistrement de pertubographie peut atteindre jusqu'à 20 s.
La durée d'enregistrement maximale peut être limitée par le paramètre Durée d'enregtrmt max.
En plus du démarrage de la pertubographie via la mise en route, les alternatives suivantes sont possibles :
• D'externe via le signal d'entrée binaire >Démarrage externe (p.ex. d'un appareil de protection
externe sans pertubographie, par un objet transféré via un message GOOSE).

• De DIGSI 5 ou via un signal d'entrée configurable >Dém. manuel (p.ex. touche de fonction) vous
pouvez démarrer des enregistrements test de défauts avec longueur paramétrable (paramètre Durée
d'enregtrmt man.).

• Avec commande d'un appareil central via une connexion de communication existante (CEI 61850,
CEI 60870-5-103).

Mémorisation de l'enregistrement
Pas tous les enregistrements de perturbographie démarrés nécessitent d'être mémorisés. Avec le paramètre
Stockage vous fixez si vous voulez mémoriser chaque enregistrement de pertubographie démarré. Vous
pouvez aussi enregistrer seulement les défauts pour lesquels le démarrage d'une fonction de protection a
