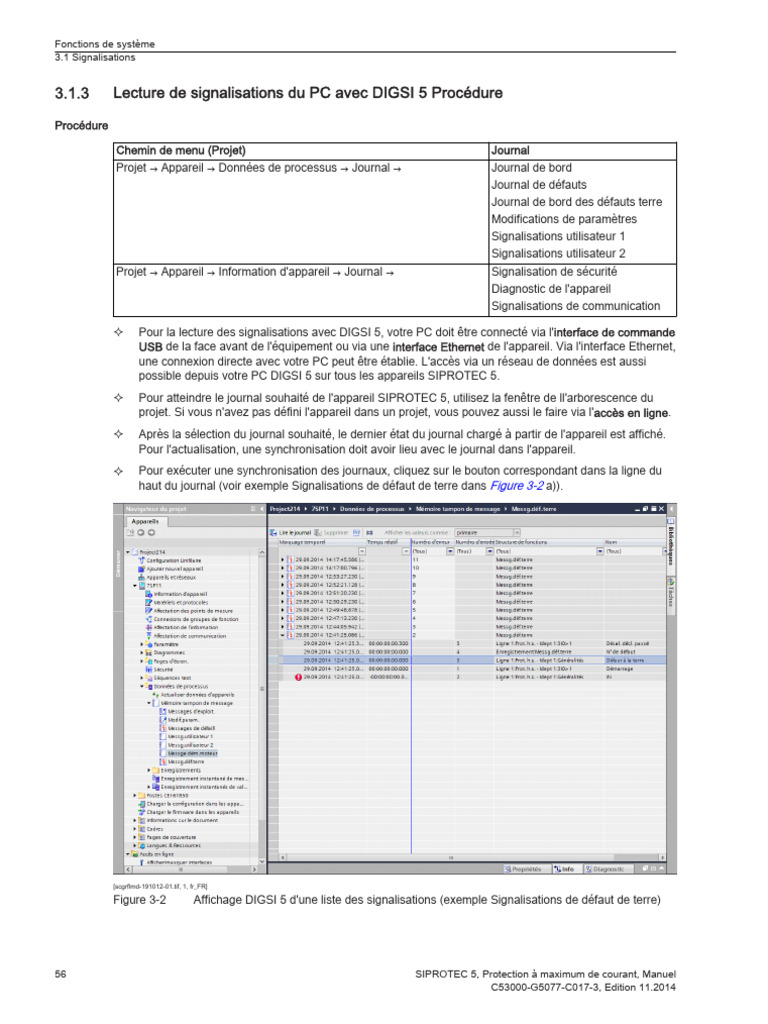

Fonctions de système

3.1 Signalisations

3.1.3 Lecture de signalisations du PC avec DIGSI 5 Procédure

Procédure

Chemin de menu (Projet) Journal

Projet → Appareil → Données de processus → Journal → Journal de bord
Journal de défauts
Journal de bord des défauts terre
Modifications de paramètres
Signalisations utilisateur 1
Signalisations utilisateur 2
Projet → Appareil → Information d'appareil → Journal → Signalisation de sécurité
Diagnostic de l'appareil
Signalisations de communication

² Pour la lecture des signalisations avec DIGSI 5, votre PC doit être connecté via l'interface de commande
USB de la face avant de l'équipement ou via une interface Ethernet de l'appareil. Via l'interface Ethernet,
une connexion directe avec votre PC peut être établie. L'accès via un réseau de données est aussi
possible depuis votre PC DIGSI 5 sur tous les appareils SIPROTEC 5.
² Pour atteindre le journal souhaité de l'appareil SIPROTEC 5, utilisez la fenêtre de ll'arborescence du
projet. Si vous n'avez pas défini l'appareil dans un projet, vous pouvez aussi le faire via l'accès en ligne.
² Après la sélection du journal souhaité, le dernier état du journal chargé à partir de l'appareil est affiché.
Pour l'actualisation, une synchronisation doit avoir lieu avec le journal dans l'appareil.
² Pour exécuter une synchronisation des journaux, cliquez sur le bouton correspondant dans la ligne du
haut du journal (voir exemple Signalisations de défaut de terre dans Figure 3-2 a)).

[scgrflmd-191012-01.tif, 1, fr_FR]

Figure 3-2 Affichage DIGSI 5 d'une liste des signalisations (exemple Signalisations de défaut de terre)
